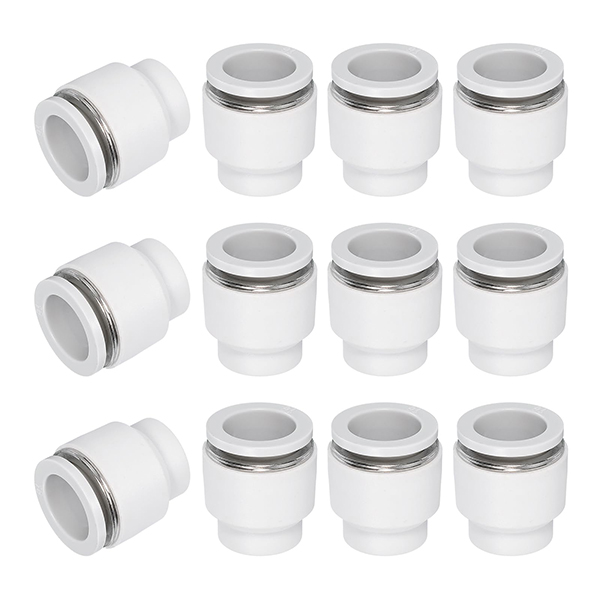

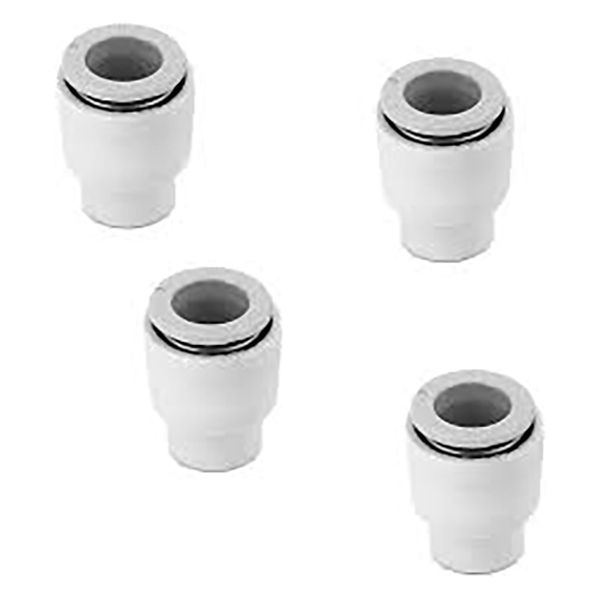

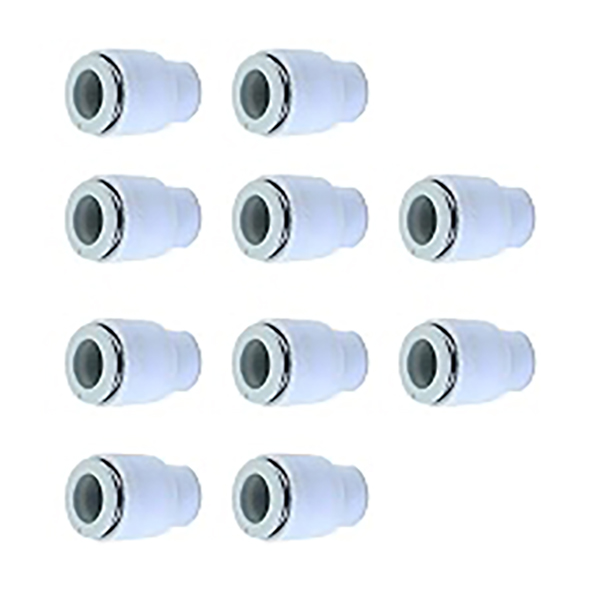

KQ2C پش فٹ فیمیل اینڈ کیپ پلاسٹک

SOLH KQ2C سیریز پش ان کیپ | KQ2 ون ٹچ فٹنگز کے لیے نیومیٹک ٹیوب پلگ

برانڈ: SOLH by Richge Technology | KQ2 سیریز کی فٹنگز کے لیے SMC KQ2C مساوی پش ان ٹیوب پلگ

1. پروڈکٹ کا جائزہ

     KQ2C ایک وقف شدہ پش ان کیپ (ٹیوب پلگ) ہے جو SOLH KQ2 سیریز کی نیومیٹک فٹنگز کے ساتھ مماثل ہے۔ یہ ایئر سرکٹس کو تیزی سے بند کرنے کے لیے غیر استعمال شدہ پش ان ایئر ٹیوب پورٹس کو عارضی طور پر سیل کرنے کے لیے ڈیزائن کیا گیا ہے، جو نیومیٹک سسٹم کے کمیشننگ اور محفوظ بندرگاہ کی دیکھ بھال کے لیے ایک ضروری لوازمات ہے۔

2. ماڈل کوڈ کے نام کا قاعدہ

  فارمیٹ: KQ2C□□
     KQ2: SMC دوسری نسل کی ون ٹچ فٹنگ سیریز
     C: کیپ، پش ان ٹیوب پلگ
     □□: مماثل ٹیوب بیرونی قطر (ملی میٹر)
  مثالیں:
     KQ2C04: Φ4mm پش ان پورٹ میں فٹ بیٹھتا ہے۔
     KQ2C06: Φ6mm پش اِن پورٹ میں فٹ بیٹھتا ہے (سب سے مشہور سائز)
     KQ2C08: Φ8mm پش ان پورٹ میں فٹ بیٹھتا ہے۔

3. ساخت اور بنیادی خصوصیات

3.1 ساختی ڈیزائن

      پروفائل مماثل ایئر نلیاں کے ساتھ بیلناکار پش ان ڈیزائن، براہ راست ون ٹچ پورٹس میں داخل

      سگ ماہی کا اصول: داخل کرنے کے بعد اندرونی این بی آر مہر کو فٹنگ کے اندر سکیڑیں تاکہ قابل اعتماد سگ ماہی ہو، کسی اضافی ٹولز کی ضرورت نہیں

      اینٹی ڈراپ ڈیزائن: اندراج کے بعد پش اِن پورٹ کے اندر سٹینلیس سٹیل کے جبڑوں سے مضبوطی سے بند کر دیا جاتا ہے۔ کیپ کو آسانی سے ہٹانے کے لیے ریلیز کالر کو فٹنگ پر دبائیں۔

3.2 کلیدی فوائد

     • پلگ اینڈ پلے: ٹول فری انسٹالیشن، سیل پورٹ، تیز اسمبلی اور جدا کرنے کے لیے براہ راست داخل کریں۔

     • مکمل مطابقت: T/L/U/E/UD/UT/VD/VT اقسام سمیت تمام KQ2 سیریز ون ٹچ پورٹس کے ساتھ کام کرتا ہے۔

     • قابل اعتماد کارکردگی: مکمل سسٹم ورکنگ پریشر کے لیے درجہ بندی، صفر رساو کے خطرے کے ساتھ -100kPa تک ویکیوم کو سپورٹ کرتا ہے

     • کومپیکٹ سائز: انسٹالیشن فٹ پرنٹ محفوظ کرتا ہے، کنٹرول کیبینٹ اور مشین کی سخت اندرونی جگہوں کے لیے مثالی۔

     • پائیدار مواد: PBT انجینئرنگ پلاسٹک باڈی + NBR سگ ماہی کی انگوٹی، اثر مزاحم اور طویل سروس کی زندگی کے لئے سنکنرن مزاحم

4. معیاری ماڈل کی فہرست

5. جنرل تکنیکی وضاحتیں

6. درخواست کے منظرنامے۔

     • کمیشننگ ریزروڈ پورٹ سیلنگ: ہوا کے رساو کو روکنے کے لیے مشین کے دوران غیر استعمال شدہ پش ان پورٹس کو سیل کریں۔ ٹیسٹ ختم ہونے کے بعد نلیاں جڑیں۔

     • اسپیئر پورٹ کی بندش: دھول اور حادثاتی ہوا کے اخراج کو روکنے کے لیے والو جزائر اور مینی فولڈ فٹنگز (KQ2UD/KQ2UT) پر اسپیئر پورٹس کو سیل کریں۔

     • عارضی طور پر غیر فعال سرکٹ سیلنگ: دوسرے کام کرنے والے سرکٹس کو متاثر کیے بغیر سامان کی دیکھ بھال کے دوران عارضی طور پر غیر فعال سلنڈر سرکٹس کی بندرگاہوں کو سیل کریں۔

     • ویکیوم سرکٹ اینٹی لیکیج: مستحکم ویکیوم لیول کو برقرار رکھنے کے لیے ویکیوم آلات پر غیر استعمال شدہ سکشن کپ پورٹس کو سیل کریں۔

7. استعمال کے نوٹس

     •مطابقت کی جانچ: سختی سے ٹوپی کے مماثل پورٹ سائز کو منتخب کریں۔ Φ6 پورٹ صرف KQ2C06 کو قبول کرتا ہے۔ مماثل سائز سیل کی ناکامی یا ناکام اندراج کا سبب بنتا ہے۔

     •مکمل اندراج: کیپ کو مکمل طور پر پورٹ میں دبائیں جب تک کہ کلک کی آواز سنائی نہ دے، اس بات کی تصدیق کرتا ہے کہ قابل اعتماد سگ ماہی کے لیے جبڑے بند ہیں۔

     •ہٹانے کا طریقہ: ٹوپی کو باہر کی طرف کھینچتے ہوئے فٹنگ پر ریلیز کالر دبائیں۔ اندرونی جبڑوں کو نقصان پہنچانے سے بچنے کے لیے تشدد سے نہ کھینچیں۔

     • کام کرنے کی حالت کی حد: سنکنرن گیس، اعلی درجہ حرارت کی بھاپ اور دیگر خصوصی میڈیا کے لیے موزوں نہیں، صرف معیاری نیومیٹک اور ویکیوم ایپلی کیشنز کے لیے۔

     • دیکھ بھال اور تبدیلی: جب سیل کی انگوٹھی بوڑھی ہو جائے یا خراب ہو جائے تو ٹوپی تبدیل کریں تاکہ سیلنگ ناکام ہونے کی وجہ سے ہوا کے رساو سے بچا جا سکے۔

8. موازنہ: KQ2C پش ان کیپ بمقابلہ تھریڈڈ پلگ
