AKH/AKB سیریز کوئیک کنیکٹ چیک والو

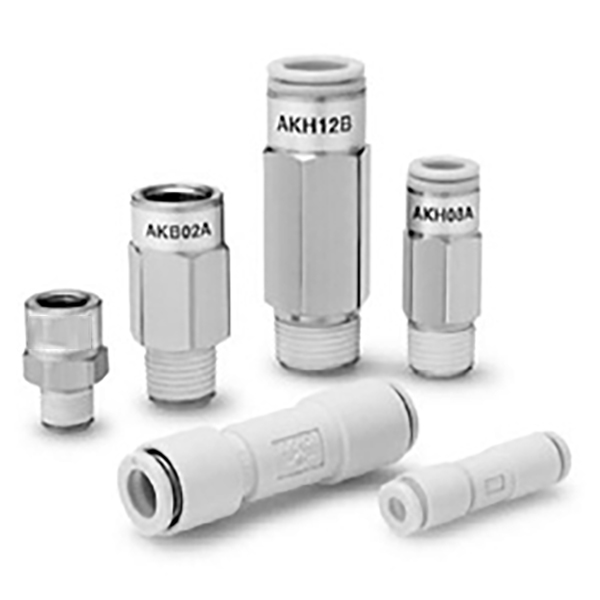

SOLH AKH / AKB سیریز کوئیک کنیکٹ چیک والو (آستین کی قسم)

برانڈ: SOLH by Richge Technology | انٹیگریٹڈ ون وے والو + پش ان فٹنگ

1. پروڈکٹ کا جائزہ

  AKH / AKB سیریز ایک مربوط اجزاء کا امتزاج ہے۔والو + فوری پش ان فٹنگ چیک کریں۔، نیومیٹک سرکٹس میں بیک فلو کی روک تھام، پریشر ہولڈنگ اور ویکیوم کٹ آف کے لیے ڈیزائن کیا گیا ہے۔ کومپیکٹ سائز، تیز تنصیب اور انتہائی کم کریکنگ پریشر۔

  AKH اور AKB کے درمیان بنیادی فرق

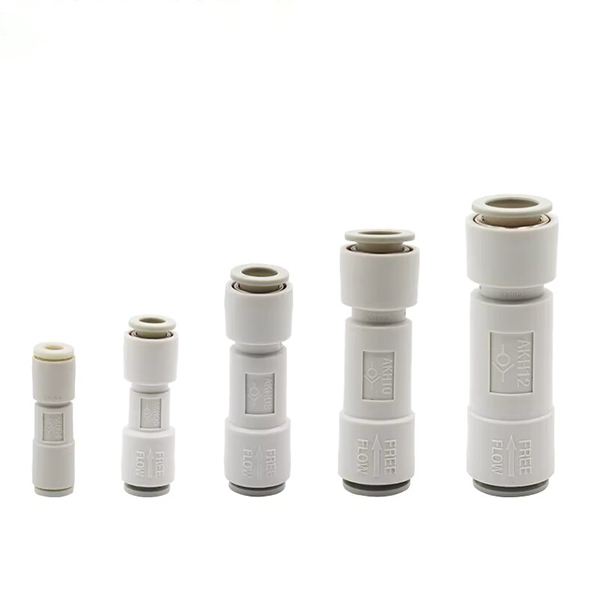

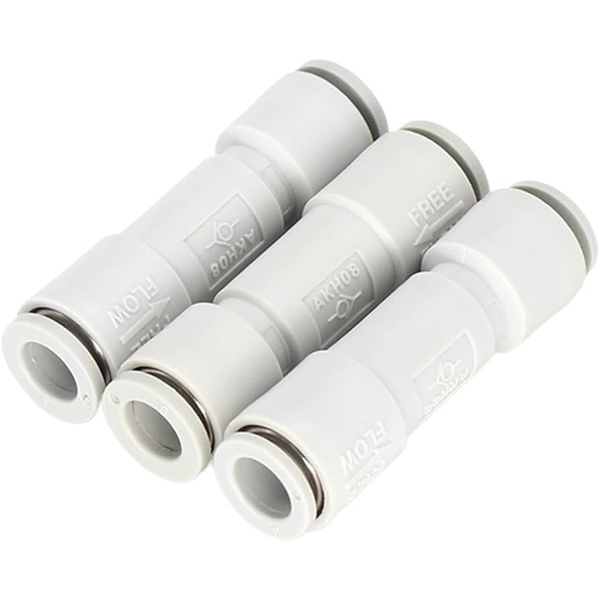

   اے کے ایچ: دوہری پش-اِن پورٹ سیدھی آستین کی قسم، ایئر نلیاں کے لیے دونوں طرف (Φ4 ~ Φ12)۔

   اے کے بی: تھریڈڈ پورٹس کے درمیان اینٹی بیک فلو کے لیے ایک مردانہ دھاگہ + ایک خاتون دھاگے کی آستین کی قسم

• اے کے بی‑A: بہاؤ کی سمت → مردانہ دھاگہ → خواتین کا دھاگہ

• اے کے بی‑B: بہاؤ کی سمت → خواتین کا دھاگہ → مردانہ دھاگہ

2. بنیادی خصوصیات

  1۔ انتہائی کم کریکنگ پریشر:0.005 MPa (5 kPa)ویکیوم سسٹمز کے لیے موزوں (-100 kPa ~ 1 MPa)

  2. اعلی بہاؤ کی شرح: کم بہاؤ مزاحمت کے ساتھ بڑا مؤثر کراس سیکشنل علاقہ

  3. پش ان فوری فٹنگ: PU / PA نایلان / نرم نایلان ٹیوب کے ساتھ ہم آہنگ؛ نلیاں لگ جانے کے بعد قابل سماعت "کلک کریں"

     • مواد: والو جسم PBT / زنک مصر؛ فٹنگ نکل چڑھایا پیتل؛ گرفت جبڑے SUS304 سٹینلیس سٹیل

     • زیادہ سے زیادہ کام کرنے کا دباؤ: 1.5 ایم پی اے

     • آپریٹنگ درجہ حرارت: -5℃ ~ +60℃ (کوئی آئسنگ شرط نہیں)

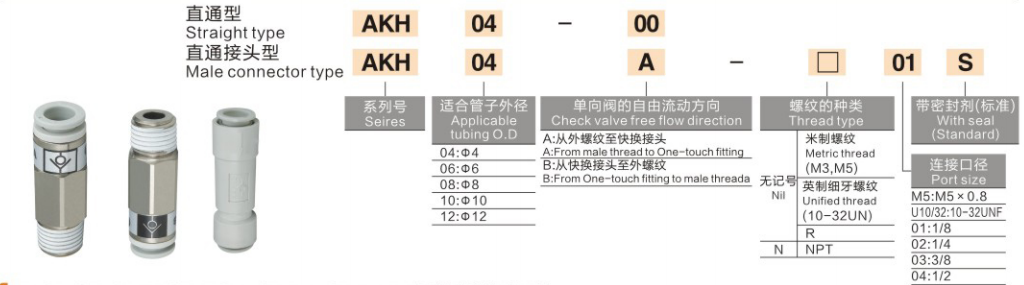

3. ماڈل کوڈ کی تعریف اور مثالیں۔

 1. اے کے ایچ (ڈبل پش ان ٹائپ)

      • اے کے ایچ06‑00: AKH سیریز، Φ6 ٹیوب، ڈوئل پش ان پورٹس (-00 = کوئی دھاگہ نہیں)

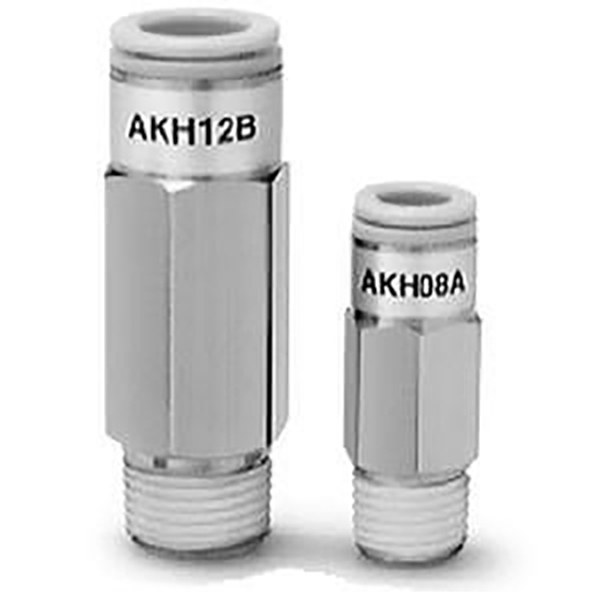

      • اے کے ایچ08A‑02S: AKH سیریز، Φ8 ٹیوب، R1/4 مردانہ دھاگہ، پہلے سے لاگو تھریڈ سیلنٹ S

  2. AKB (تھریڈڈ آستین کی قسم)

     • اے کے بی02A‑02S: AKB سیریز، R1/4 تھریڈ، ٹائپ A بہاؤ کی سمت (مرد → خواتین)، پری کوٹنگ سیلنٹ S

4. معیاری وضاحتیں

 1. AKH - ڈوئل پش ان چیک والو

  2. AKB - تھریڈڈ سلیو چیک والو

5. عام ایپلی کیشنز

     • سلنڈر پریشر ہولڈنگ: بوجھ کو ڈوبنے یا بہنے سے روکیں۔

     •. ویکیوم سرکٹ: ویکیوم لیکیج سے بچیں (کم کریکنگ پریشر کے لیے مثالی)

     •. دوہری پمپ انٹرلاک: کم پریشر پمپ کو ہائی پریشر ریورس فلو سے بچائیں۔

     • برانچ سرکٹ اینٹی بیک فلو: ایک سے زیادہ ایکچیوٹرز کے لئے آزاد دباؤ برقرار رکھنا

6. دیگر چیک والوز کے ساتھ موازنہ

     • اے کے ایچ / AKB: مربوط کوئیک پُش اِن / آستین کا ڈیزائن، کمپیکٹ اور تیز ماؤنٹنگ، ڈائریکٹ نلیاں کنکشن

     • AK2000/AK4000: تھریڈ پائپ کی قسم، زیادہ بہاؤ کی گنجائش، بغیر پش ان پورٹس

     • AKP: بقایا دباؤ سے نجات کے ساتھ، حفاظتی نیومیٹک سرکٹس کے لیے وقف
