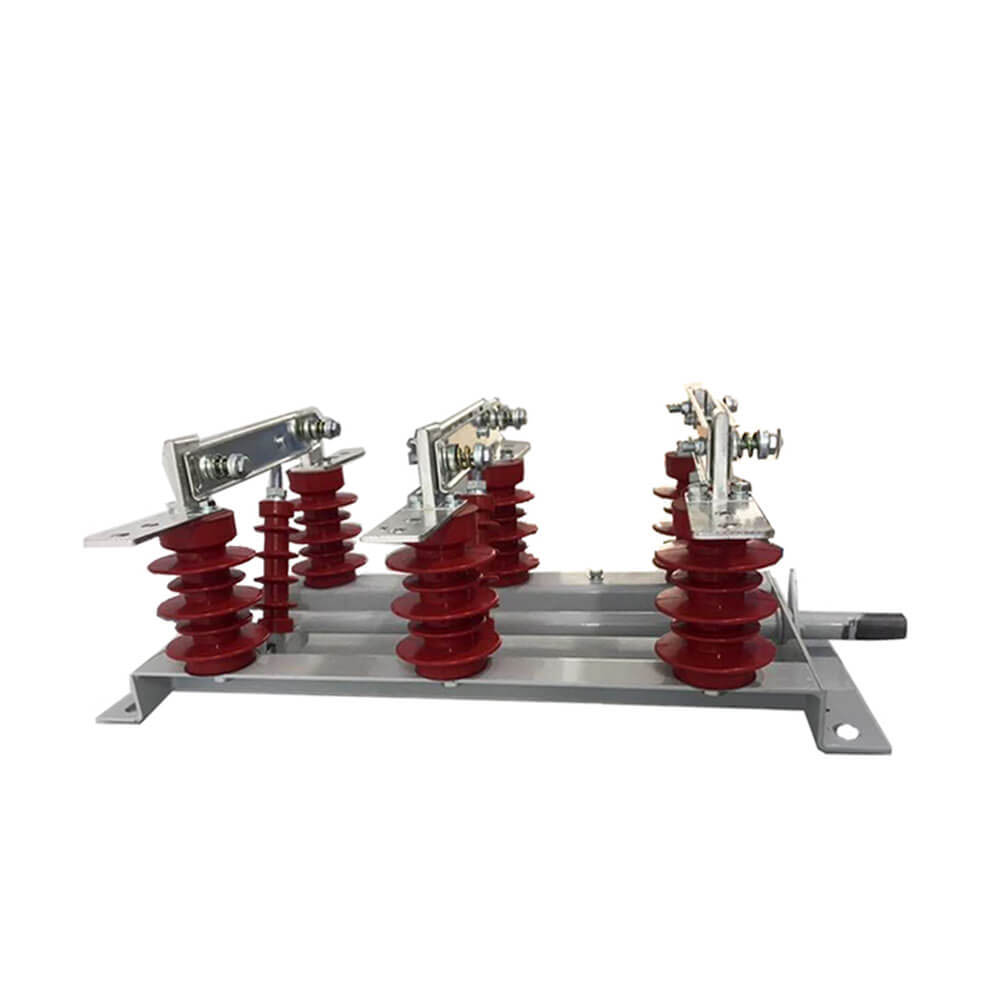

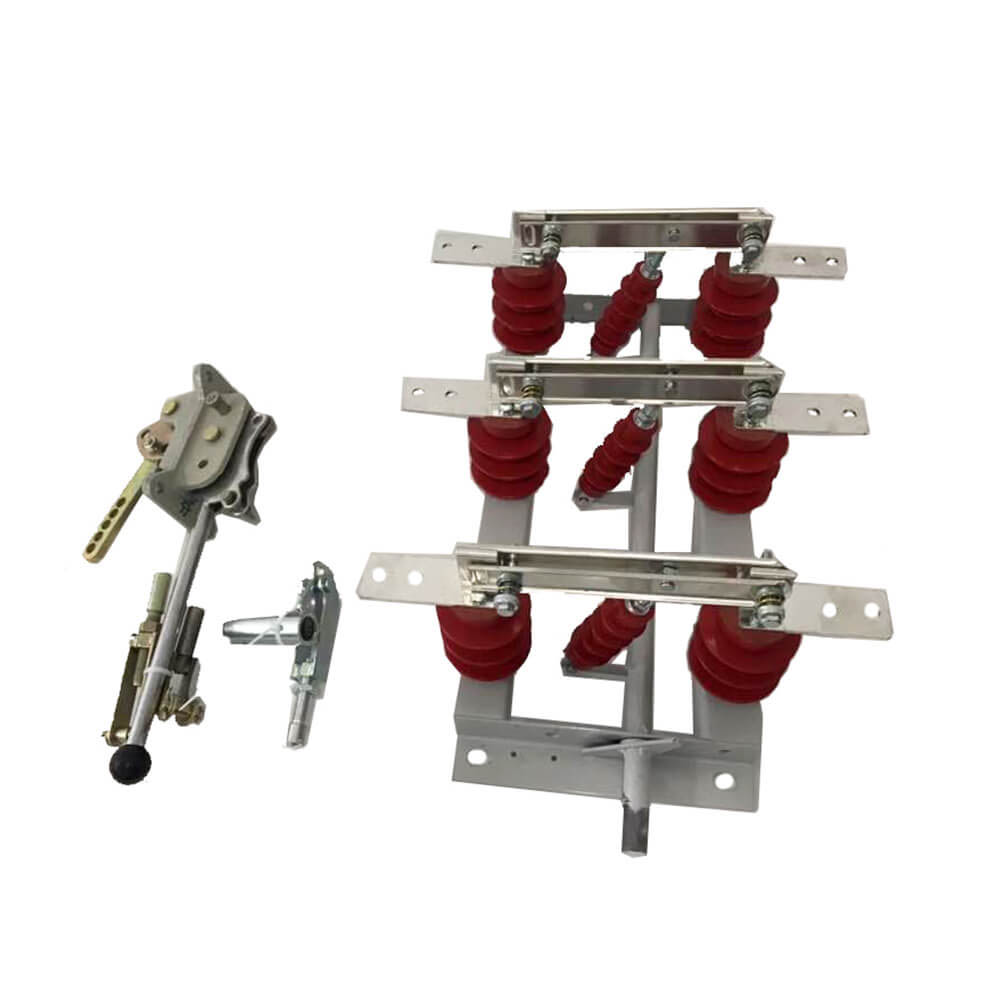

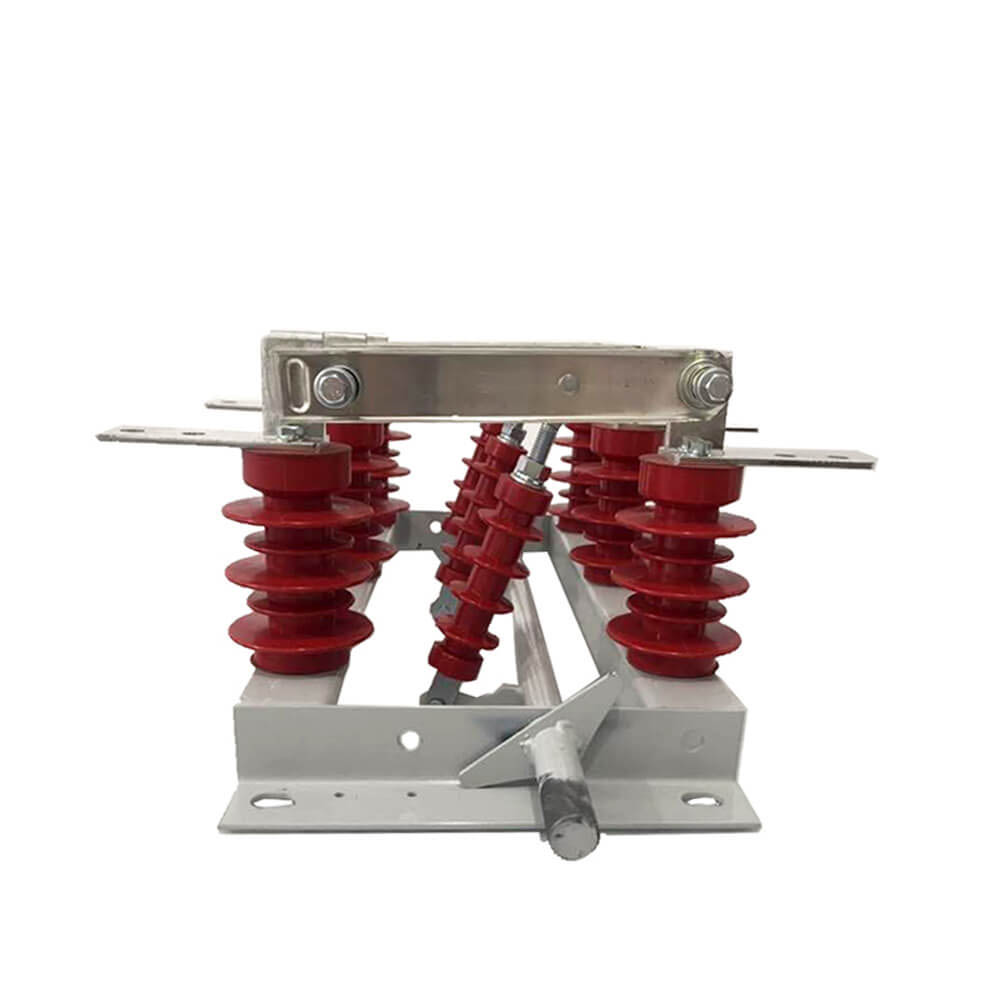

GN19-12/400 ، 630 ، 1000 ، 1250 قسم کے منقطع سوئچ کا کوندکٹو حصہ ہر مرحلے کے لئے دو ستون انسولیٹرز کے ذریعہ اڈے پر طے کیا جاتا ہے۔ ۔ رابطہ چاقو کا ہر مرحلہ ٹائی انسولیٹر ، ٹائی انسولیٹر کے وسط سے منسلک ہوتا ہے اور منسلک تکلی کی بنیاد پر انسٹال ہوتا ہے۔ تکلا مربوط چھڑی (صارف فراہم کردہ) اور CS6-1 قسم کے ہینڈل کے ذریعے چلنے والے طریقہ کار سے منسلک ہے۔ جڑنے والا رابطہ چاقو دو سلاٹڈ تانبے کی پلیٹوں پر مشتمل ہے ، جو نیچے کے درجہ حرارت کو کم کرنے کے لئے نہ صرف رابطہ چاقو کے گرمی کی کھپت کے علاقے میں اضافہ کرتا ہے ، بلکہ رابطہ چاقو کی مکینیکل طاقت کو بھی بہتر بناتا ہے ، تاکہ سوئچ کی متحرک استحکام کو بہتر بنایا جاسکے۔ رابطے کے چاقو کا ایک سرہ ایک بولٹ (شا کی کار) کے ذریعہ رابطہ بلاک (یا کوندکٹو چھڑی پر) پر لگایا گیا ہے۔ GN19-12/1000 ، 1250 مقناطیسی لاکنگ پلیٹ کی تنصیب کے ساتھ رابطے میں ، نیز مقناطیسی لاکنگ پلیٹ کا مقصد یہ ہے کہ جب ایک بڑی شارٹ سرکٹ موجودہ کے درمیان دو نالی رابطے کے چاقو کو بڑھانے کے لئے موجودہ ہے۔ کشش. GN19-12/400 ، 630 منقطع سوئچز کی موجودہ کے ذریعے تھوڑی سی حد ہوتی ہے ، لہذا مقناطیسی لاکنگ پلیٹ شامل کرنے کی ضرورت نہیں ہے۔
1. تنہائی اور حفاظت: منقطع ہونے کے بعد ، اس بات کو یقینی بنانے کے لئے ایک قابل اعتماد موصلیت کا فرق قائم کیا گیا ہے
2. لائن سوئچنگ: آپریشنل ضروریات کے مطابق لائن کو سوئچ اور مربوط کریں۔
3. کم موجودہ سوئچنگ: سرکٹ میں چھوٹی دھاروں کو سوئچ کرنے کے لئے استعمال کیا جاتا ہے ، جیسے بشنگ ، بس بارس ، کنیکٹر ، شارٹ کیبلز ، سوئچنگ وولٹیج مساوات کیپسیٹرز کے کیپسیٹر دھارے ، ڈبل بس سوئچنگ کے دوران دھارے گردش کرنے ، اور وولٹیج ٹرانسفارمرز کے جوش و خروش کے دھارے۔
4. ٹرانسفارمر دلچسپ موجودہ: مختلف ساختی اقسام کے مخصوص حالات پر منحصر ہے ، یہ کچھ صلاحیتوں کے ٹرانسفارمروں کے نو بوجھ کے جوش و خروش کو تبدیل کرسکتا ہے۔
میڈیم وولٹیج الگ تھلگ کی اقسام
میڈیم وولٹیج الگ تھلگ افراد کو انسٹالیشن کے طریقوں کی بنیاد پر بیرونی اور انڈور اقسام میں تقسیم کیا جاسکتا ہے۔
- آؤٹ ڈور میڈیم وولٹیج الگ تھلگ: بیرونی پلیٹ فارمز پر تنصیب کے لئے موزوں ہوا ، بارش ، برف ، گندگی ، گاڑھاو ، برف اور ٹھنڈ جیسے قدرتی عوامل کا مقابلہ کرنے کی صلاحیت ہے۔
- انڈور میڈیم وولٹیج الگ تھلگ: انڈور ماحول کے لئے موزوں ، عام طور پر زیادہ موصلیت کی کارکردگی کی ضرورت ہوتی ہے۔
موصلیت کی حمایت کی ساخت کی بنیاد پر ، ان کو مزید تقسیم کیا جاسکتا ہے:
-سنگل کالم الگ تھلگ سوئچ: اوور ہیڈ بسبار کے نیچے عمودی جگہ کو براہ راست بجلی کی موصلیت کے طور پر استعمال کریں ، جگہ کی بچت کریں ، کنیکٹنگ کنڈکٹرز کو کم کریں ، اور واضح منقطع ریاستوں کی فراہمی ، خاص طور پر الٹرا ہائی وولٹیج ٹرانسمیشن کے لئے موزوں ہے۔
- ڈبل کالم تنہائی سوئچ: اعلی موجودہ مطالبات کے ل suitable موزوں ، زیادہ استحکام فراہم کرتا ہے۔
- تین کالم تنہائی سوئچ: زیادہ پیچیدہ پاور سسٹم کے لئے موزوں ، بہتر بوجھ کی گنجائش اور وشوسنییتا کی پیش کش۔
1 ： حفاظت سے الگ تھلگ فنکشن - بجلی کے سامان کی بحالی کے دوران ، یہ بحالی کے اہلکاروں کی حفاظت کو یقینی بنانے کے لئے ایک واضح برقی خلا اور منقطع نقطہ فراہم کرتا ہے۔
2 ： آپریشنل حدود - الگ تھلگ سوئچ بوجھ کے تحت نہیں چل سکتا ہے۔ اس کا استعمال بوجھ کے دھارے یا شارٹ سرکٹ دھاروں کو توڑنے یا بند کرنے کے لئے نہیں ہونا چاہئے۔ آرک سے باہر نکلنے والے چیمبر سے لیس الگ تھلگ سوئچ چھوٹے بوجھ اور ان لوڈ شدہ لائنوں کے تحت کام کرسکتے ہیں۔
پاور آن آپریشن: پہلے الگ تھلگ سوئچ کو بند کریں ، پھر سرکٹ بریکر یا لوڈ سوئچ کو بند کریں۔
پاور آف آپریشن: پہلے سرکٹ بریکر یا لوڈ سوئچ کھولیں ، پھر الگ تھلگ سوئچ کھولیں۔
جب الگ تھلگ سوئچ کا انتخاب کرتے ہو تو ، اس بات کو یقینی بنائیں کہ اس کی درجہ بندی شدہ وولٹیج ، ریٹیڈ موجودہ ، متحرک استحکام موجودہ ، اور تھرمل استحکام موجودہ درخواست کی ضروریات کو پورا کریں۔ الگ تھلگ سوئچ کا بنیادی کردار سرکٹس کو منقطع کرنا ہے جس میں بغیر کسی بوجھ کی موجودہ بحالی کی اجازت دی جاسکتی ہے۔ Before operating the isolating switch, ensure that the circuit breaker has disconnected the circuit.
الگ تھلگ سوئچ میں ایک خصوصی آرک-نکالنے والا آلہ نہیں ہے۔ سامان اور اہلکاروں کی حفاظت کو یقینی بنانے کے لئے اسے بوجھ یا شارٹ سرکٹ کے حالات کے تحت نہ چلائیں۔
 |
 |
 |

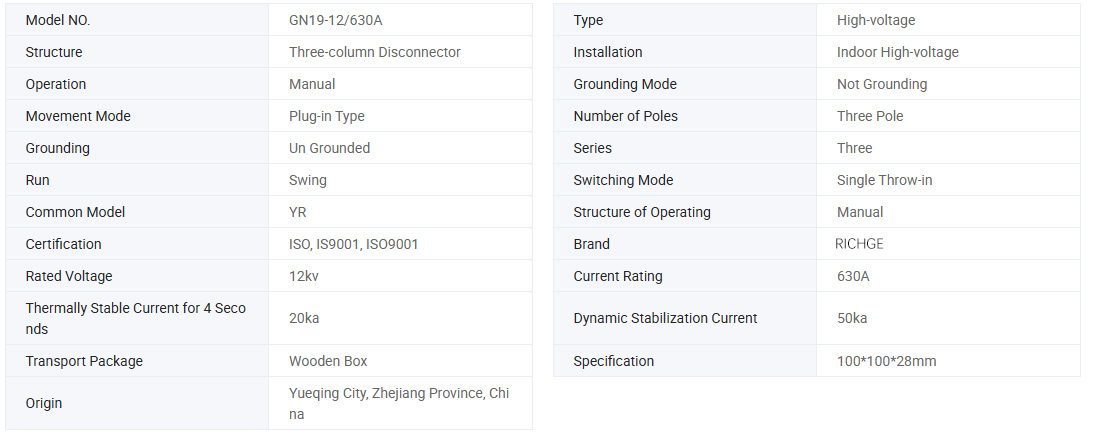

| ماڈل |
ریٹیڈ وولٹیج (کے وی) |
موجودہ ریٹیڈ (a) |
ریٹیڈ مختصر وقت موجودہ کا مقابلہ کریں ( / 4s) |
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے (دی) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. محیطی درجہ حرارت کی اوپری حد +40 ℃ ، نچلی حد -l0 ℃ ، نوٹ: -25 پر اسٹوریج اور نقل و حمل کی اجازت دیں
2. اونچائی 1000m سے زیادہ نہیں ہے
3. نسبتا نمی: روزانہ اوسط 95 ٪ سے زیادہ نہیں ، ماہانہ اوسط 90 ٪ سے زیادہ نہیں ہے
4. پانی کے بخارات کا دباؤ: روزانہ اوسط 2.2 × 10-3MPa سے زیادہ نہیں ہے ، ماہانہ اوسط 1.8 × 10-3MPa سے زیادہ نہیں ہے
5. آس پاس کی ہوا سنکنرن یا آتش گیر گیسوں ، پانی کے بخارات اور دیگر واضح آلودگی سے پاک ہونی چاہئے۔
6. کوئی باقاعدہ اور پرتشدد کمپن نہیں۔
نوٹ: براہ کرم مسئلے کو حل کرنے کے لئے کارخانہ دار سے مشورہ کریں اگر یہ مذکورہ بالا شرائط کے مطابق نہیں ہے
O OEM اور ODM قبول کریں: ہاں
● سرٹیفکیٹ: عیسوی ، ٹیسٹ رپورٹس
● پروڈکشن ٹائم: 7 ~ 12 کام کے دن
● وارنٹی کی مدت: 12 ماہ
● ترسیل کا وقت: 15 دن
this اس سوئچ کا آرڈر دیتے وقت ، براہ کرم ماڈل کی تفصیلات ، ریٹیڈ وولٹیج ، ریٹیڈ موجودہ اور دیگر تکنیکی اعداد و شمار کی نشاندہی کریں۔
● اگر خصوصی تقاضے ہیں تو ، آپ ان کو حل کرنے کے لئے ہماری بات چیت کرسکتے ہیں۔
