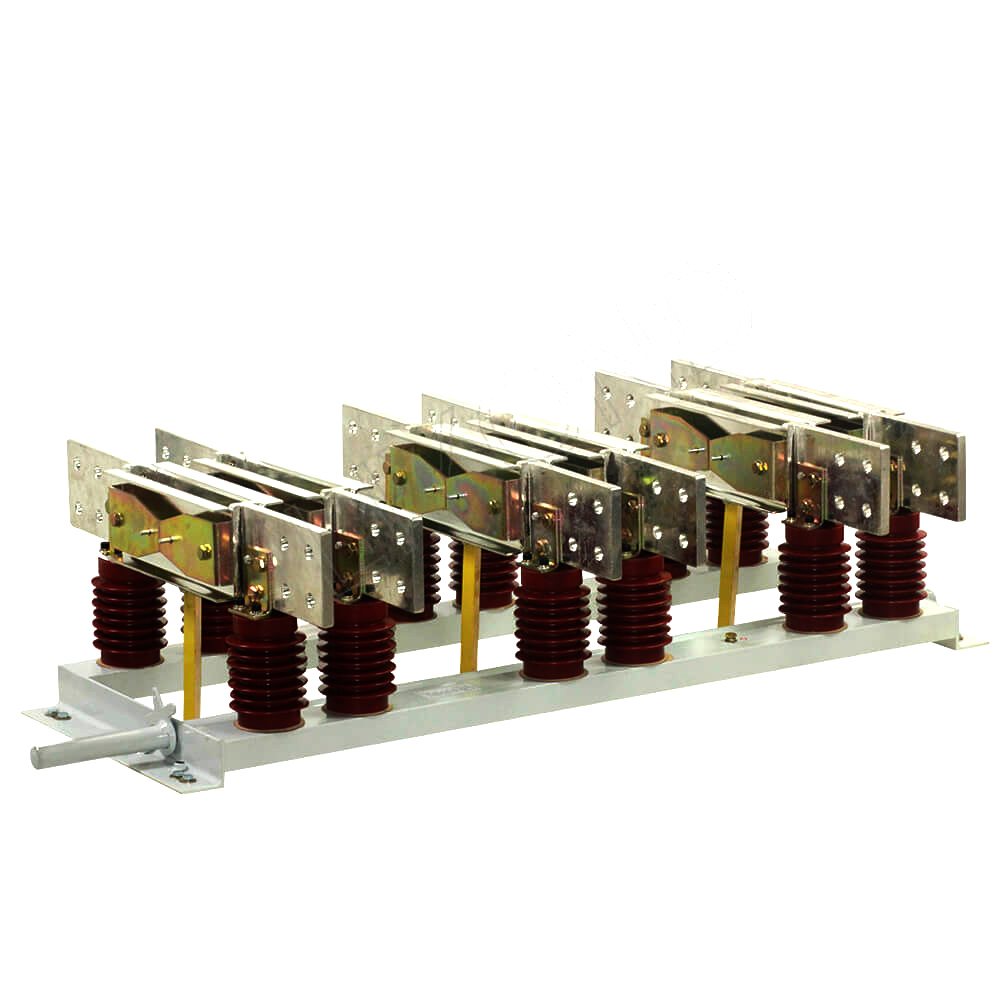

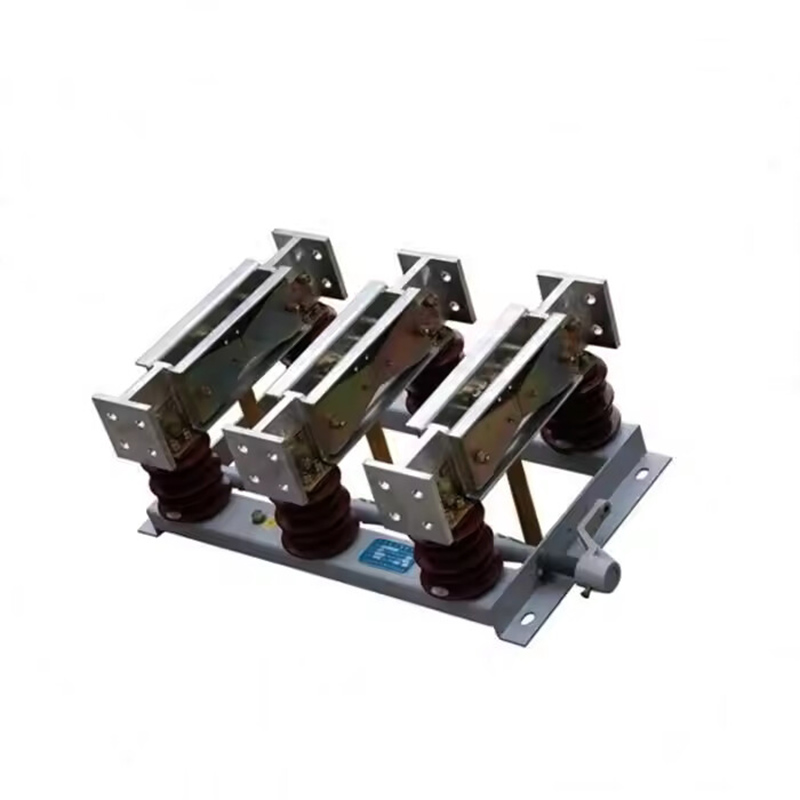

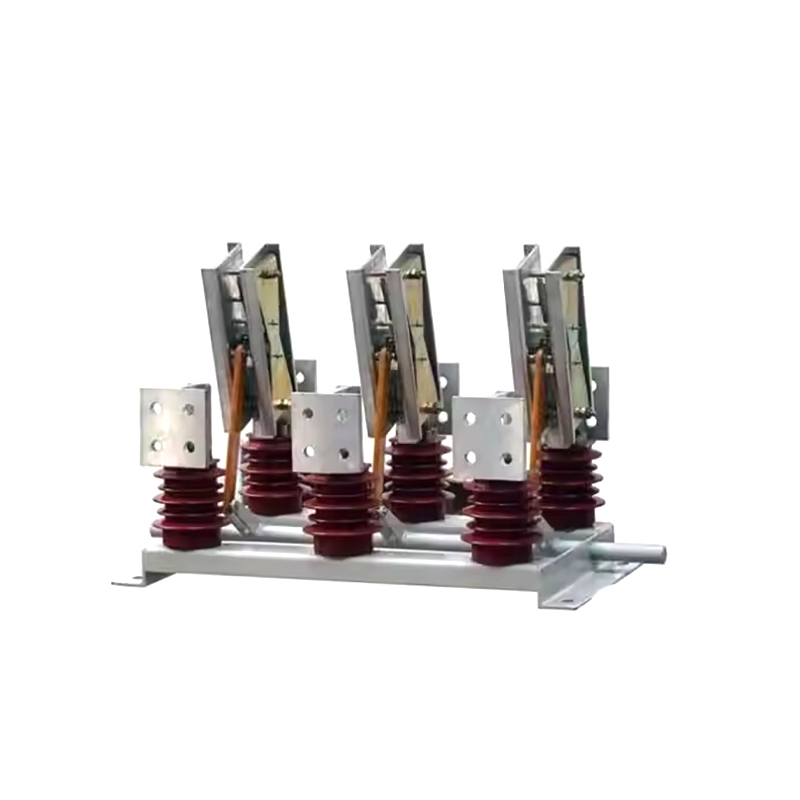

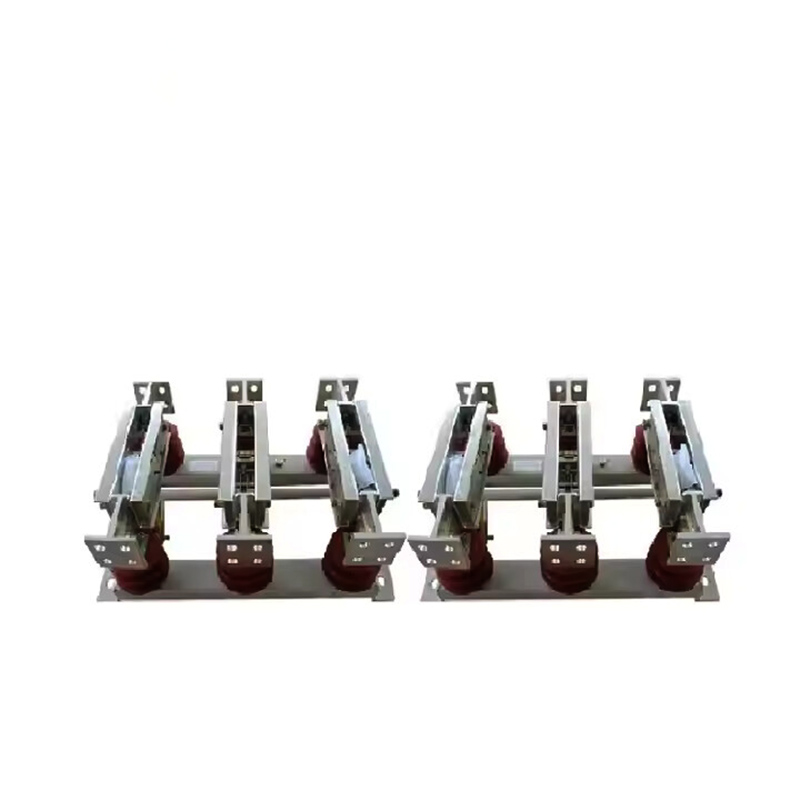

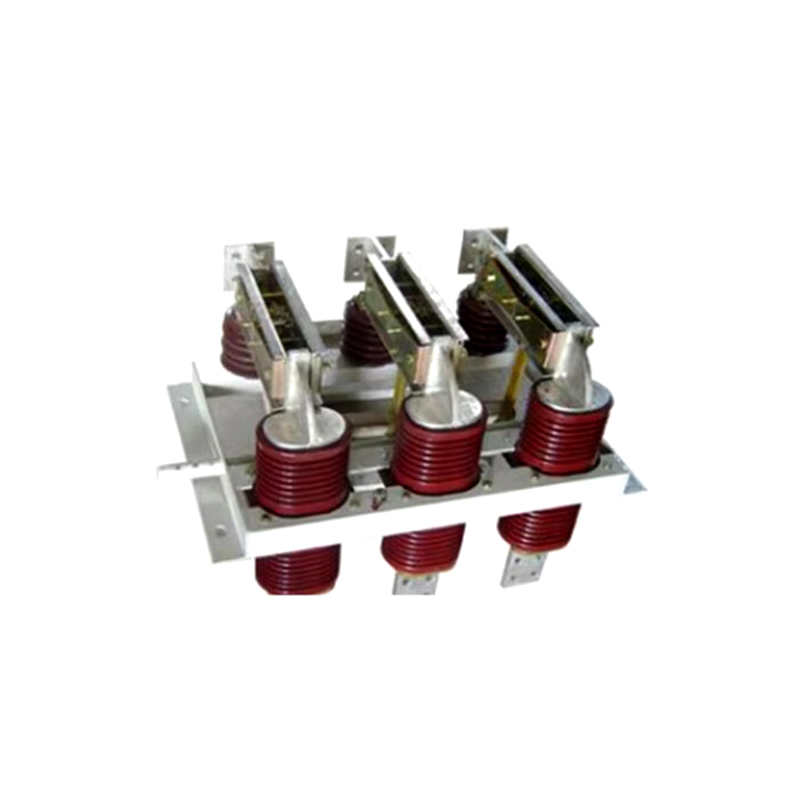

GN22-12 تھری فیز الگ تھلگ سوئچ 6300A ہائی موجودہ انڈور ہائی وولٹیج

    GN22-12 (C) (D) سیریز انڈور ہائی وولٹیج ڈس کنیکٹر ہائی وولٹیج سوئچ گیئر پاور سسٹم میں استعمال کیا جاتا ہے جس میں 12KV ، 50Hz اور اس سے نیچے کی درجہ بندی والی وولٹیج کے ساتھ وولٹیج کے تحت لائنوں کو مربوط کرنے ، منقطع کرنے یا تبدیل کرنے کے لئے استعمال کیا جاتا ہے لیکن کوئی بوجھ نہیں۔

مماثل میکانزم: CS6-1 ، CS6-2 اور دیگر دستی آپریٹنگ میکانزم سے لیس ، اور الیکٹرک آپریٹنگ میکانزم کو بھی استعمال کیا جاسکتا ہے۔

   سوئچز کا یہ سلسلہ CS6-2 دستی آپریٹنگ میکانزم یا الیکٹرک آپریٹنگ میکانزم کے ذریعہ چلایا جاتا ہے ، اور اسے منقطع کرنے والے کے بائیں یا دائیں جانب نصب کیا جاسکتا ہے۔

ساختی خصوصیات

یہ پروڈکٹ ایک اعلی موجودہ الگ تھلگ سوئچ ہے جس میں تھری فیز عام نچلے چاقو کا ڈھانچہ ہے۔ یہ مکینیکل لاکنگ پروٹوٹائپ کو اپناتا ہے جس میں بند ہونے اور رابطہ کرنے کی دو قدمی کارروائی ، پہننے سے پاک رابطے ، چھوٹی آپریٹنگ فورس ، اعلی رابطے کا دباؤ ، اور اچھے متحرک تھرمل استحکام کے ساتھ۔

درخواست کے علاقے:

سوئچ گیئر سسٹم: بجلی کے سرکٹس کو الگ تھلگ کرنے اور ان کی حفاظت کے لئے دھات سے منسلک سوئچ گیئر میں استعمال کیا جاتا ہے۔

بجلی کی تقسیم کا سامان: بجلی کے سب اسٹیشنوں میں استعمال کے لئے مثالی ، بحالی کے دوران سرکٹ کو محفوظ تنہائی کو یقینی بنانا۔

الیکٹرک پاور پلانٹس: انڈور ایپلی کیشنز میں استعمال کیا جاتا ہے جہاں محفوظ کارروائیوں اور بحالی کے لئے اعلی وولٹیج بجلی کی تنہائی کی ضرورت ہوتی ہے۔

ٹرانسفارمر اسٹیشن: ٹرانسفارمر سرکٹس کی محفوظ تنہائی کے لئے ٹرانسفارمر سب اسٹیشنوں میں لاگو ہوتا ہے۔

قابل تجدید توانائی کی تنصیبات: بحالی کے دوران تحفظ اور تنہائی کے لئے شمسی اور ہوا کے فارموں جیسے توانائی کے ذخیرہ یا قابل تجدید توانائی کے نظام میں استعمال کیا جاسکتا ہے۔

استعمال کے لئے ماحولیاتی حالات

1.ambient ہوا کا درجہ حرارت: -15 ℃ ~ 40 ℃ ، روزانہ اوسط درجہ حرارت ≦ 35 ℃.

2. الٹیٹیڈ ≦ 1000m.

3. درجہ حرارت کی شرائط:

روزانہ اوسط نسبتا نمی ≦ 95 ٪ ، روزانہ اوسطا پانی کے بخارات کا دباؤ ≦ 2.2KPA ؛

ماہانہ اوسط نسبتا نمی ≦ 90 ٪ ، ماہانہ اوسطا پانی کے بخارات کا دباؤ ≦ 1.8kPa۔

4. ارتھ کوک کی شدت ≦ 8 ڈگری۔

5. آگ کے بغیر جگہیں ، دھماکے کا خطرہ ، شدید آلودگی ، کیمیائی سنکنرن اور شدید کمپن۔

نوٹ: اگر مصنوعات کے استعمال کے حالات مذکورہ بالا دفعات سے تجاوز کرتے ہیں تو ، صارف بات چیت کرے گا اور کمپنی کے ساتھ تعین کرے گا۔

ڈسپلے کی وضاحت کریں

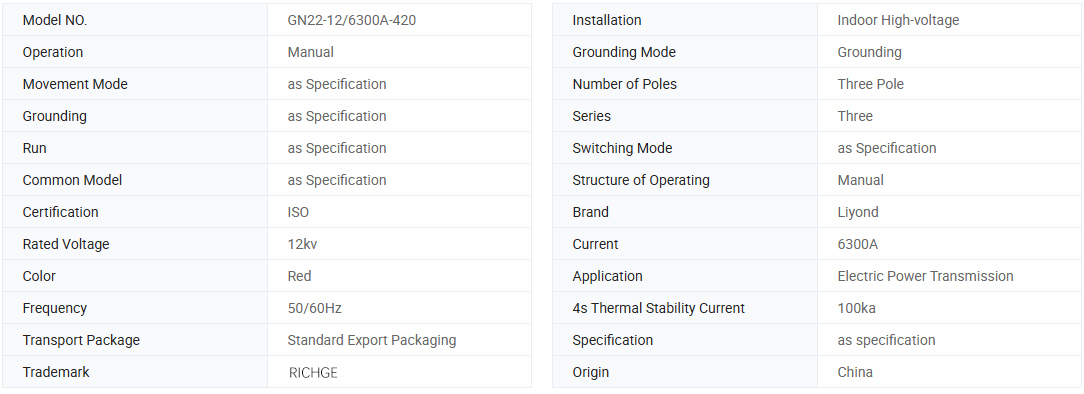

تکنیکی پیرامیٹر

ماڈل۔	ریٹیڈ وولٹیج	موجودہ ریٹیڈ	4 سیکنڈ تھرمل استحکام موجودہ (موثر قیمت) کا	متحرک استحکام موجودہ (چوٹی کی قیمت) کا
GN22-12 (c) (d)/2000a	12	2000	50	100
Gn22- 12 (c) (d)/2500a	12	2500	50	125
GN22-12 (c) (d)/3150A	12	3150	50	125
Gn22- 12 (c) (d)/4000A	12	4000	50	125
GN22-12 (c) (d)/5000A	12	5000	100	250
Gn22- 12 (c) (d)/6300A	12	6300	100	250
Gn22- 12 (c) (d)/8000a	12	8000	100	250

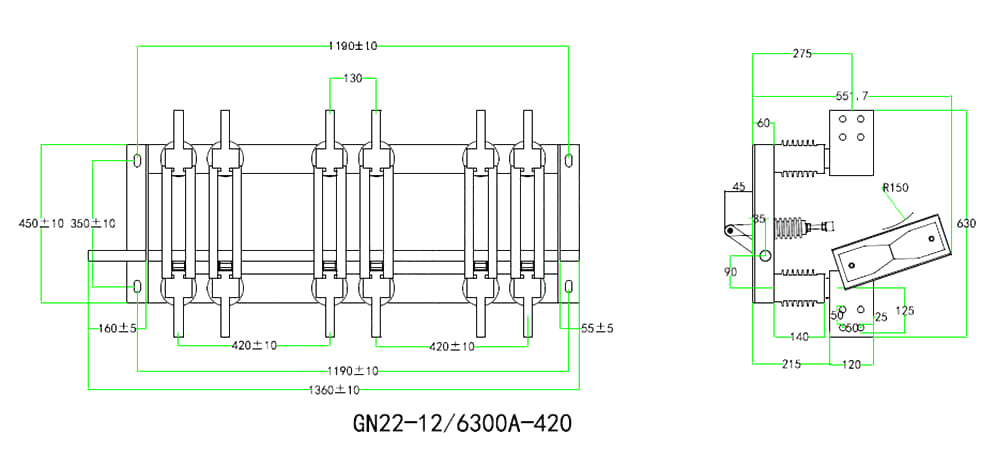

جہتی ڈرائنگ ریفرنس (6300A)
