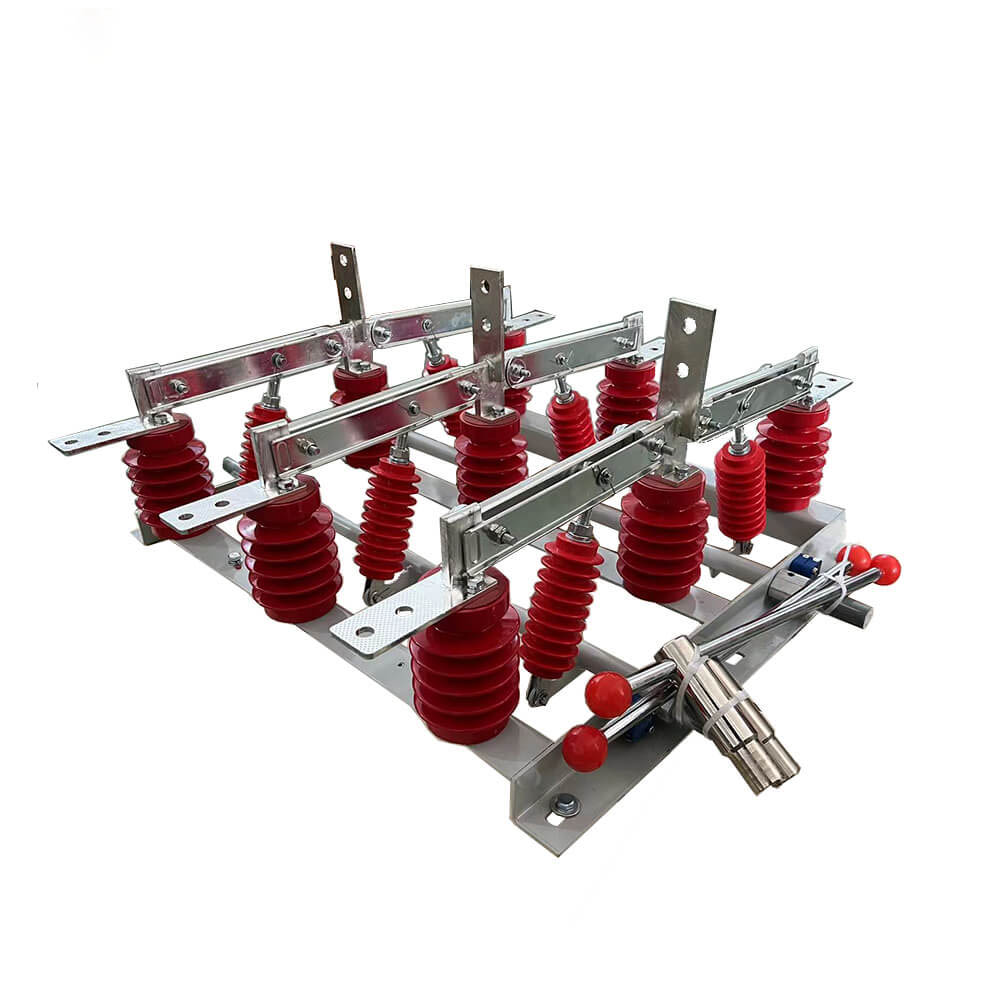

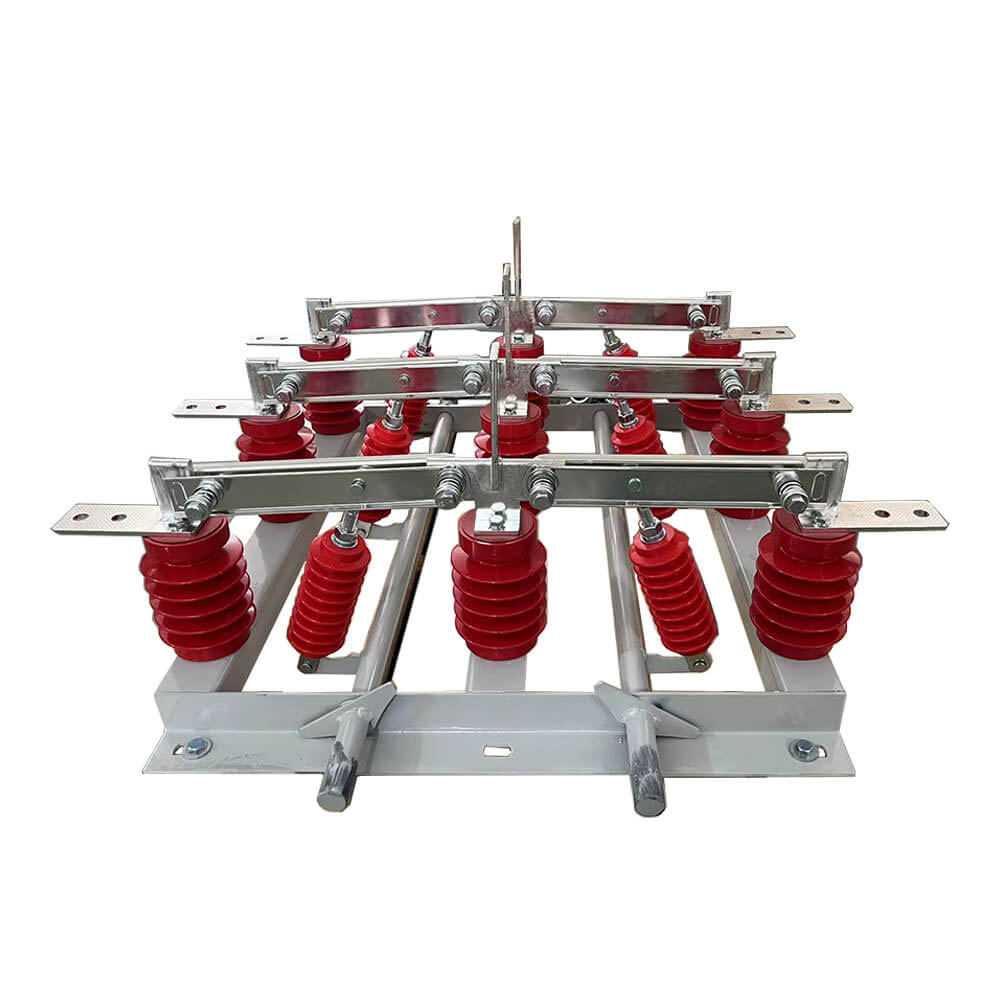

بیرونی ہائی وولٹیج ڈبل پاور تنہائی چاقو کے ذریعہ دیوار منقطع سوئچز کے ذریعے سپلائی کرتا ہے

ساخت اور کام کرنے کا اصول

     GN19-12/400 ، 630 ، 1000 ، 1250 قسم کے منقطع سوئچ کا کوندکٹو حصہ ہر مرحلے کے لئے دو ستون انسولیٹرز کے ذریعہ اڈے پر طے کیا جاتا ہے۔ ۔ رابطہ چاقو کا ہر مرحلہ ٹائی انسولیٹر ، ٹائی انسولیٹر کے وسط سے منسلک ہوتا ہے اور منسلک تکلی کی بنیاد پر انسٹال ہوتا ہے۔ تکلا مربوط چھڑی (صارف فراہم کردہ) اور CS6-1 قسم کے ہینڈل کے ذریعے چلنے والے طریقہ کار سے منسلک ہے۔ جڑنے والا رابطہ چاقو دو سلاٹڈ تانبے کی پلیٹوں پر مشتمل ہے ، جو نیچے کے درجہ حرارت کو کم کرنے کے لئے نہ صرف رابطہ چاقو کے گرمی کی کھپت کے علاقے میں اضافہ کرتا ہے ، بلکہ رابطہ چاقو کی مکینیکل طاقت کو بھی بہتر بناتا ہے ، تاکہ سوئچ کی متحرک استحکام کو بہتر بنایا جاسکے۔ رابطے کے چاقو کا ایک سرہ ایک بولٹ (شا کی کار) کے ذریعہ رابطہ بلاک (یا کوندکٹو چھڑی پر) پر لگایا گیا ہے۔ GN19-12/1000 ، 1250 مقناطیسی لاکنگ پلیٹ کی تنصیب کے ساتھ رابطے میں ، نیز مقناطیسی لاکنگ پلیٹ کا مقصد یہ ہے کہ جب ایک بڑی شارٹ سرکٹ موجودہ کے درمیان دو نالی رابطے کے چاقو کو بڑھانے کے لئے موجودہ ہے۔ کشش. GN19-12/400 ، 630 منقطع سوئچز کی موجودہ کے ذریعے تھوڑی سی حد ہوتی ہے ، لہذا مقناطیسی لاکنگ پلیٹ شامل کرنے کی ضرورت نہیں ہے۔

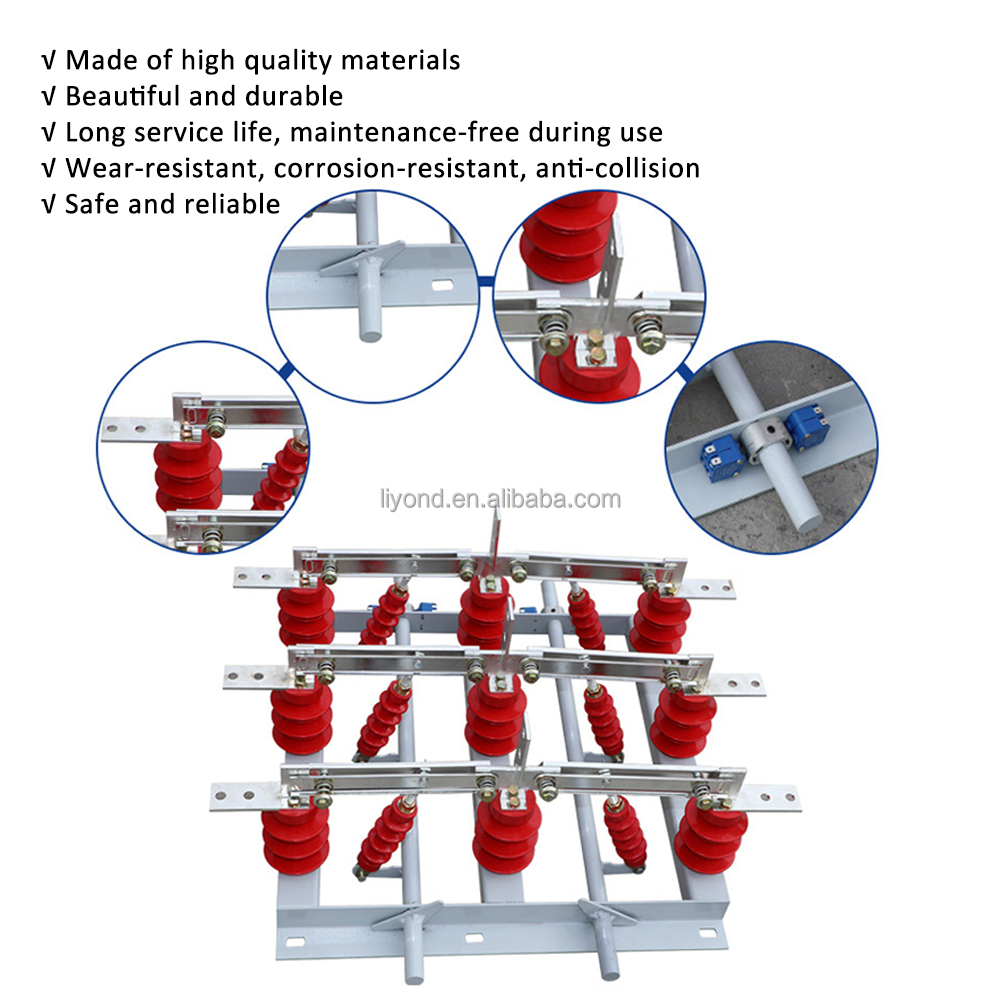

کلیدی اوصاف

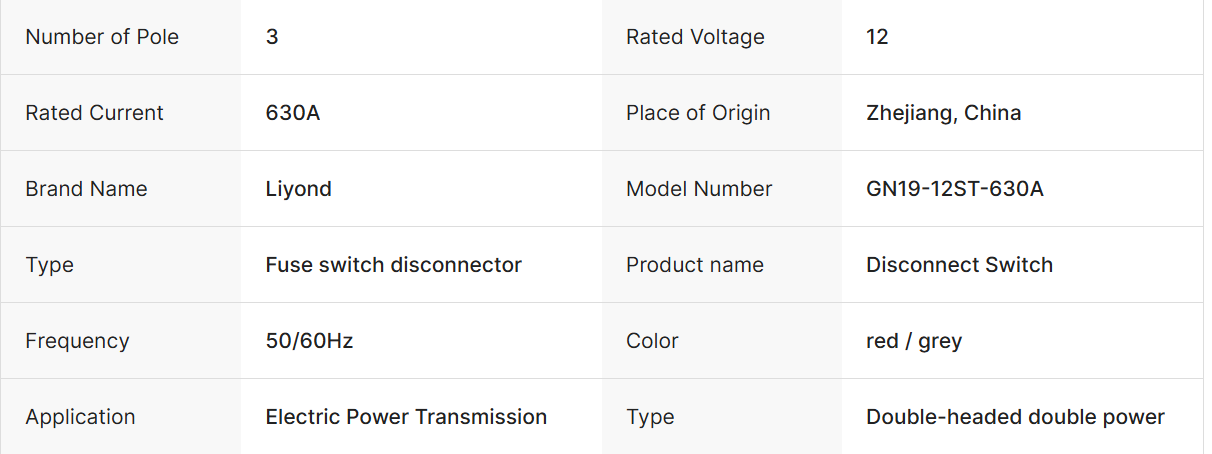

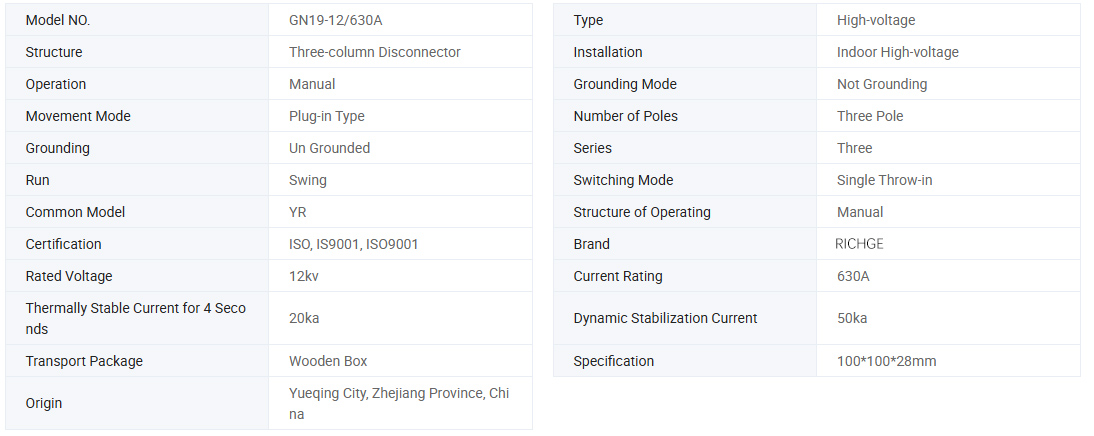

تکنیکی پیرامیٹر

ماڈل	ریٹیڈ وولٹیج (کے وی)	موجودہ ریٹیڈ (a)	ریٹیڈ مختصر وقت موجودہ کا مقابلہ کریں ( / 4s)	ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے (دی)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

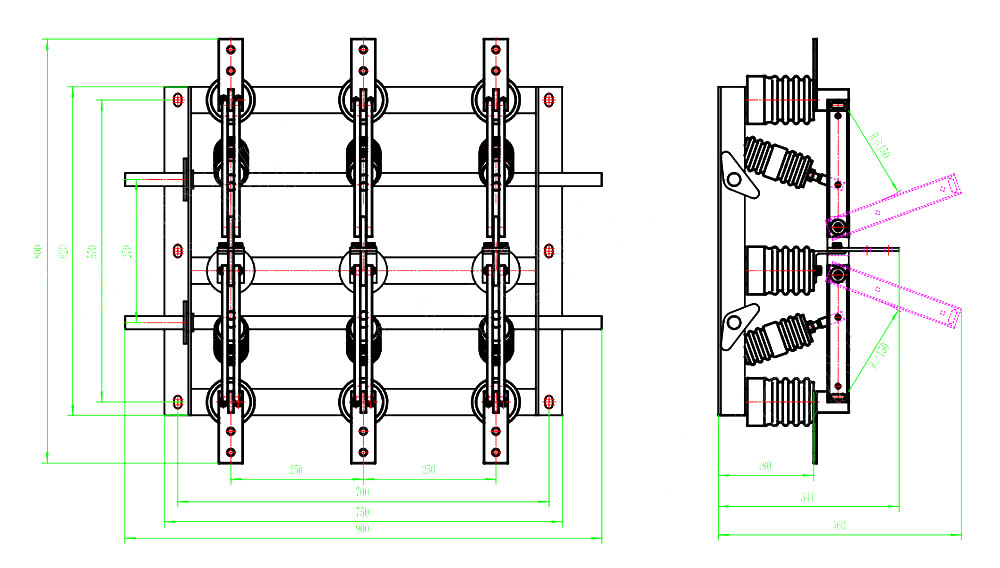

ڈرائنگ

ماحولیاتی حالات کا استعمال کریں

1. محیطی درجہ حرارت کی اوپری حد +40 ℃ ، نچلی حد -l0 ℃ ، نوٹ: -25 پر اسٹوریج اور نقل و حمل کی اجازت دیں

2. اونچائی 1000m سے زیادہ نہیں ہے

3. نسبتا نمی: روزانہ اوسط 95 ٪ سے زیادہ نہیں ، ماہانہ اوسط 90 ٪ سے زیادہ نہیں ہے

4. پانی کے بخارات کا دباؤ: روزانہ اوسط 2.2 × 10-3MPa سے زیادہ نہیں ہے ، ماہانہ اوسط 1.8 × 10-3MPa سے زیادہ نہیں ہے

5. آس پاس کی ہوا سنکنرن یا آتش گیر گیسوں ، پانی کے بخارات اور دیگر واضح آلودگی سے پاک ہونی چاہئے۔

6. کوئی باقاعدہ اور پرتشدد کمپن نہیں۔

نوٹ: براہ کرم مسئلے کو حل کرنے کے لئے کارخانہ دار سے مشورہ کریں اگر یہ مذکورہ بالا شرائط کے مطابق نہیں ہے

آرڈر ہدایات

O OEM اور ODM قبول کریں: ہاں

● سرٹیفکیٹ: عیسوی ، ٹیسٹ رپورٹس

● پروڈکشن ٹائم: 7 ~ 12 کام کے دن

● وارنٹی کی مدت: 12 ماہ

● ترسیل کا وقت: 15 دن

this اس سوئچ کا آرڈر دیتے وقت ، براہ کرم ماڈل کی تفصیلات ، ریٹیڈ وولٹیج ، ریٹیڈ موجودہ اور دیگر تکنیکی اعداد و شمار کی نشاندہی کریں۔

● اگر خصوصی تقاضے ہیں تو ، آپ ان کو حل کرنے کے لئے ہماری بات چیت کرسکتے ہیں۔
