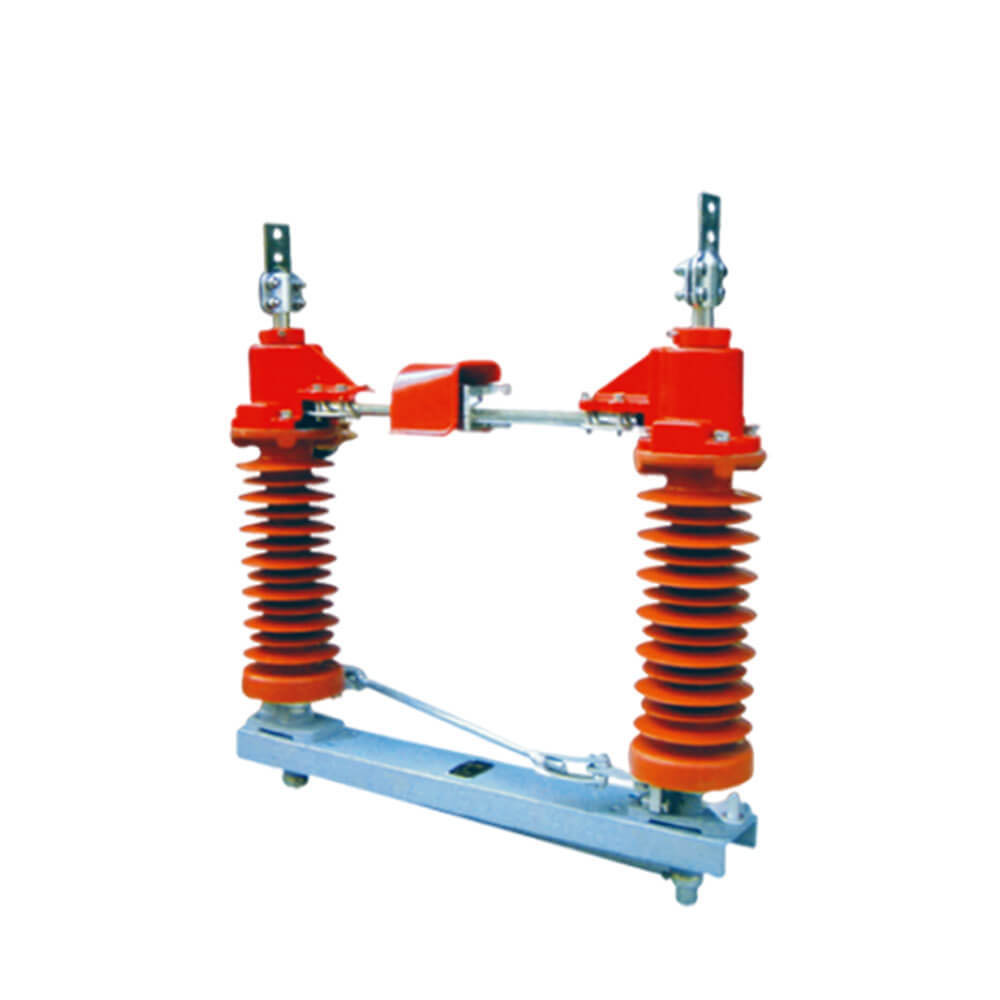

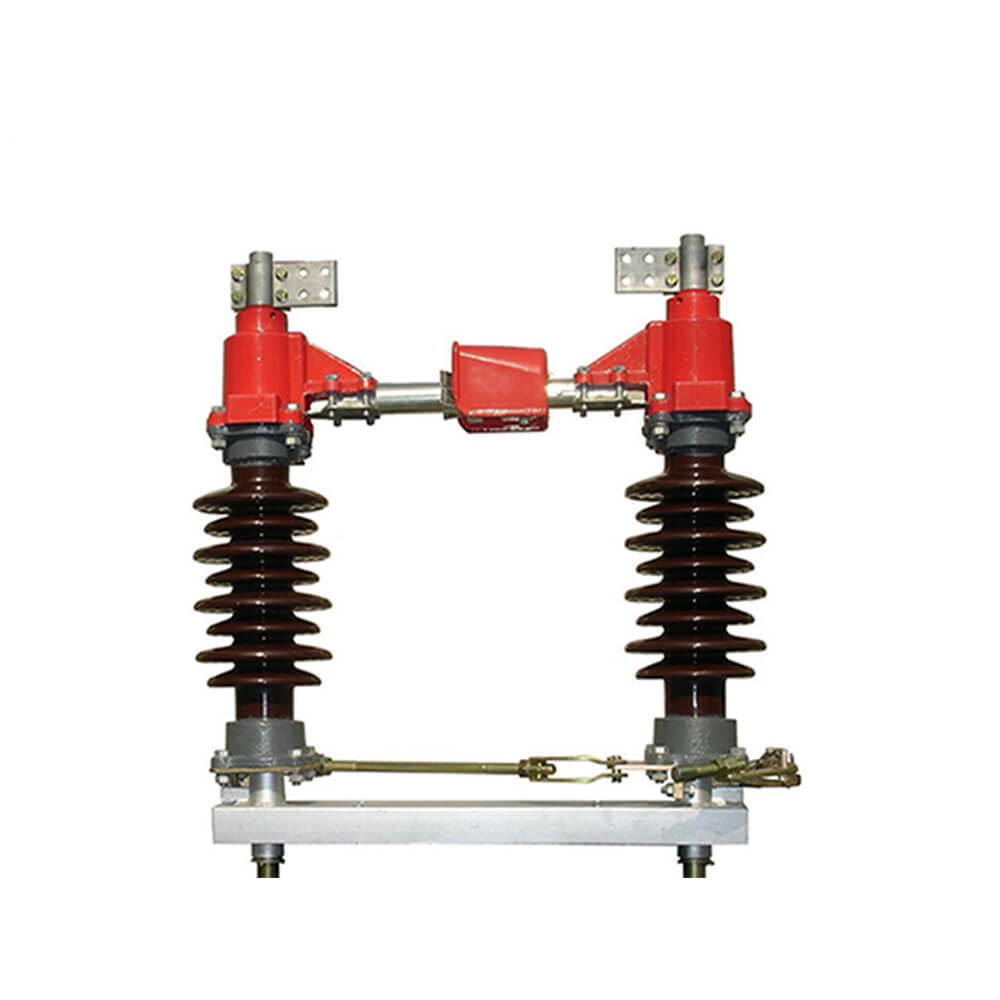

GW4-12 (40.5) آؤٹ ڈور HV منقطع سوئچ

  ہائی وولٹیج منقطع بجلی گھر اور سب اسٹیشن کے برقی نظام میں ایک اہم سوئچ ڈیوائس ہے ، جسے ہائی وولٹیج سرکٹ بریکر کے ساتھ مل کر استعمال کرنے کی ضرورت ہے۔ یہ وولٹیج اور بوجھ کی حالت میں ہائی وولٹیج آلات کی لائنوں کو جوڑنے ، کاٹنے یا تبدیل کرنے کے لئے استعمال ہوتا ہے۔ اس کے اہم افعال یہ ہیں: بحالی کے کام میں اعلی وولٹیج برقی آلات اور آلات کی حفاظت کو یقینی بنانے کے لئے ، وولٹیج کو الگ تھلگ کرنے کے لئے ، ان پٹ لوڈ موجودہ اور شارٹ سرکٹ کرنٹ کو استعمال نہیں کیا جاسکتا ہے ، صرف کچھ سوئچنگ آپریشنوں کے لئے استعمال کیا جاسکتا ہے جو مضبوط آرک تیار نہیں کرتے ہیں ، اس کا کہنا ہے کہ اس میں آرک بجھانے کی تقریب نہیں ہے۔ تنصیب کے مقام کے مطابق ، اسے ہر وولٹیج کی سطح کے لئے اختیاری آلات کے ساتھ ، موصلیت کے ستون ، سنگل کالم کی قسم ، ڈبل کالم کی قسم اور تین کالم کی قسم کے مطابق ، انڈور ٹائپ اور آؤٹ ڈور قسم میں تقسیم کیا جاسکتا ہے۔

  جی ڈبلیو 4-12 (40.5) آؤٹ ڈور اے سی ہائی وولٹیج منقطع سوئچ وولٹیج کے ساتھ سرکٹ کھولنے اور بند کرنے کے لئے استعمال کیا جاتا ہے لیکن 50/60Hz ، 12 (40.5) کے وی پاور سسٹم کو نہیں لوڈ کرتا ہے۔ یہ IEC129-1984 AC منقطع سوئچ اور ارٹنگ سوئچ اور GB1985 اور دیگر رشتہ دار معیارات کے معیارات کے ساتھ معاہدہ کرتا ہے۔

کام کرنے کا طریقہ کار

  ہائی وولٹیج سے رابطہ کرنے والا بحالی کے کام میں اعلی وولٹیج برقی آلات اور آلات کی حفاظت کو یقینی بنا سکتا ہے ، اور الگ تھلگ وولٹیج کا کردار ادا کرتا ہے۔ اس کا استعمال کاٹ ، ان پٹ لوڈ کرنٹ اور شارٹ سرکٹ کرنٹ کو توڑنے کے لئے استعمال نہیں کیا جاسکتا ہے۔ یہ صرف کچھ سوئچنگ آپریشنوں کے لئے استعمال کیا جاسکتا ہے جو مضبوط آرک پیدا نہیں کرتے ہیں ، یعنی یہ کہنا ہے کہ اس میں آرک بجھانے کا کام نہیں ہے۔ تنصیب کے مختلف مقامات کے مطابق ، اسے انڈور ٹائپ اور آؤٹ ڈور قسم میں تقسیم کیا جاسکتا ہے ، اور اسے ہر وولٹیج کی سطح کے لئے اختیاری آلات کے ساتھ موصلیت کے ستون کالم کی قسم ، ڈبل کالم کی قسم اور تین کالم قسم کی تعداد کے مطابق انڈور ٹائپ اور آؤٹ ڈور ٹائپ میں تقسیم کیا جاسکتا ہے۔ یہ براہ راست حصے سے ہائی وولٹیج کی تقسیم کے آلے کے پاور آف حصے کو بھی قابل اعتماد طریقے سے الگ کرسکتا ہے ، تاکہ بحالی کے کام کی حفاظت کو یقینی بنایا جاسکے۔ اعلی وولٹیج راہداری کے تمام رابطے واضح توڑنے والے پوائنٹس کے ساتھ ہوا میں بے نقاب ہیں۔ منقطع کرنے والے کے پاس کوئی آرک بجھانے والا آلہ نہیں ہے ، لہذا اس کا استعمال بوجھ موجودہ یا شارٹ سرکٹ کرنٹ کو کاٹنے کے لئے نہیں کیا جاسکتا ہے۔ بصورت دیگر ، ہائی وولٹیج کی کارروائی کے تحت ، بریکنگ پوائنٹ ایک مضبوط آرک پیدا کرے گا ، جس سے خود کو بجھانا مشکل ہے ، اور یہاں تک کہ فلیش اوور (مراحل یا مراحل کے درمیان شارٹ سرکٹ) ، سامان کو جلا دینا اور خطرے سے دوچار ذاتی حفاظت کا سبب بن سکتا ہے۔

  سسٹم کے آپریشن موڈ کو تبدیل کرنے کے ل some کچھ سرکٹس کو تبدیل کرنے کے لئے ہائی وولٹیج سے رابطہ کرنے والا بھی استعمال کیا جاسکتا ہے۔ مثال کے طور پر ، ایک ڈبل بس سرکٹ میں ، آپریٹنگ سرکٹ کو ایک بس سے دوسری بس میں تبدیل کرنے کے لئے ایک ہائی وولٹیج منقطع کا استعمال کیا جاسکتا ہے۔

ساخت کی خصوصیت

 اس منقطع سوئچ میں پیڈسٹل ، موصل منحنی خطوط وحدانی ، برقی مواد اور آپریٹنگ میکانزم پر مشتمل ہے۔ ہر قطب پر دو منحنی خطوط وحدانی ہیں ، اور ہر منحنی خطوط وحدانی کے اوپری حصے پر الیکٹرک بلیڈ نصب ہے اور دونوں بلیڈوں کا کنکشن پوائنٹ دو منحنی خطوط وحدانی کے درمیان ہے۔ آپریٹنگ میکانزم کی ڈرائیونگ کے ساتھ ، دونوں بلیڈ بند ہونے کے لئے افقی طور پر نوے ڈگری گھوم سکتے ہیں۔ ہم تین سنگل قطب منقطع سوئچز کو انٹر لنک لنک چھڑی کے ذریعے لنکج تھری پول سوئچ میں جوڑ سکتے ہیں۔ اس منقطع سوئچ کو CS11 قسم یا CS17 قسم کے دستی میکانزم کے ساتھ ملایا جاسکتا ہے ، اس کے بعد ، CS17 کو ارنگ فٹنگ کے ساتھ منقطع سوئچ میں استعمال کیا جاسکتا ہے۔ (موٹر میکانزم کو صارف کی ضرورت کے مطابق نصب کیا جاسکتا ہے) ، معقول ڈھانچہ ، لچکدار آپریٹنگ ؛ آسان تنصیب ، سنگل قطب یا تین قطب استعمال کرنے کے قابل ؛ رابطے کا وسیع فاصلہ ، محفوظ اور قابل اعتماد موصلیت۔ صارف کی ضرورت کے مطابق آئرنگ کی قسم لچکدار ہے ، سنگل ایرنگ ڈبل ارنگ یا بغیر کسی چیز کا انتخاب کیا جاسکتا ہے۔

تکنیکی پیرامیٹر

ماڈل	ریٹیڈ وولٹیج (کے وی)	ریٹیڈ کرنٹ (ا)	موجودہ (کا) کا مقابلہ کریں	4s مختصر وقت موجودہ (کا) کا مقابلہ کریں
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

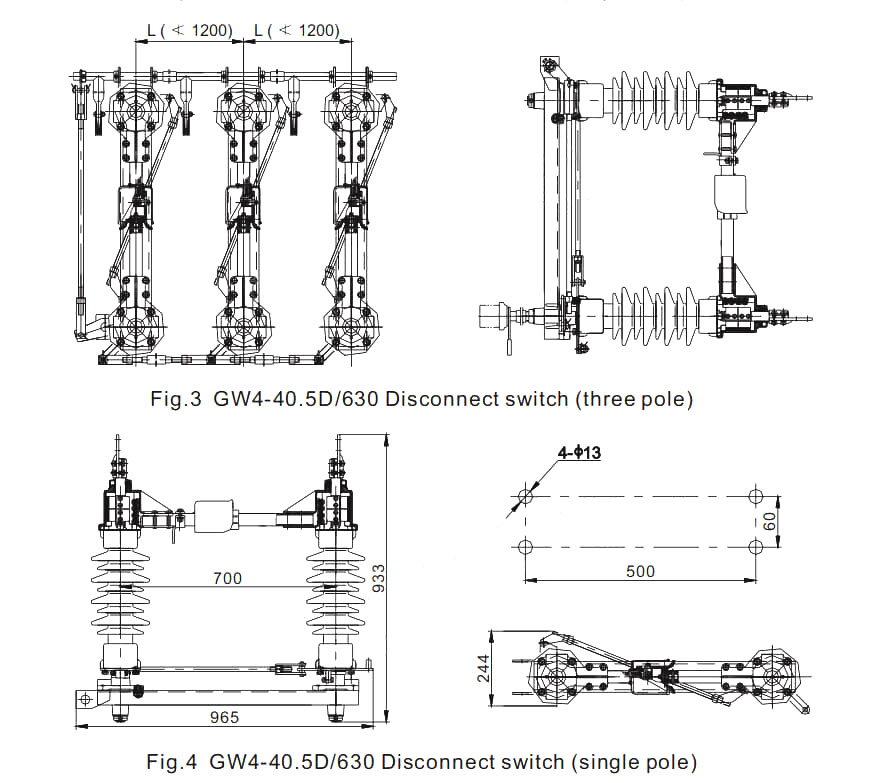

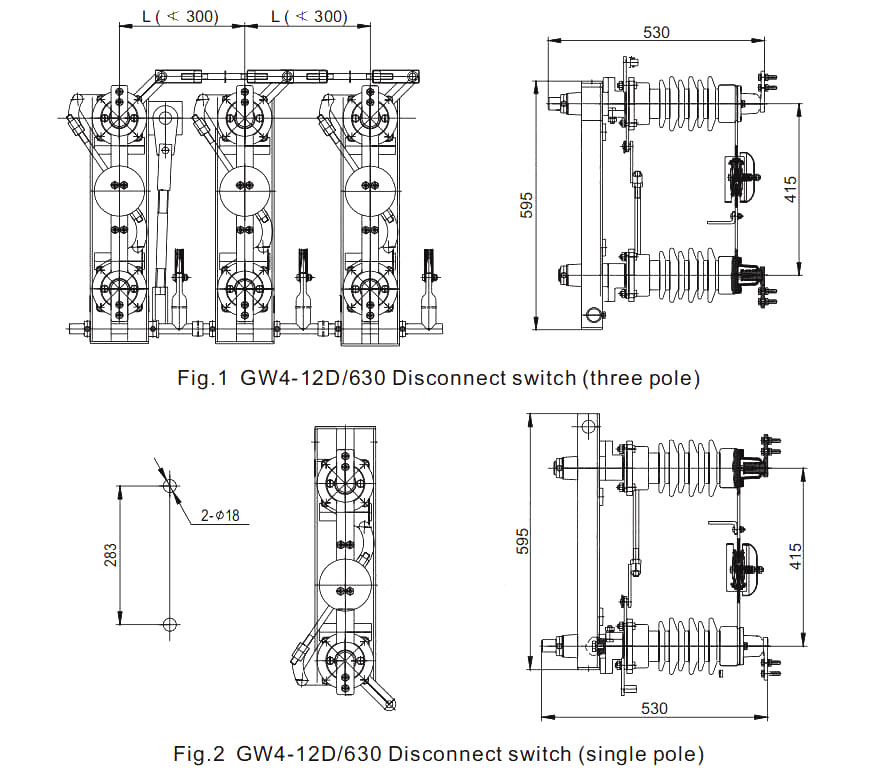

· ڈرائنگ

ماحولیاتی حالات کا استعمال کریں

1. الٹیٹیڈ: ≤3000m ؛

2. محیطی درجہ حرارت: -25 ℃ ~+40 ℃ ؛

3. ہوا کی رفتار: ≤35m/s ؛

4. آلودگی کی ڈگری: ≤iii ؛

5. زلزلے کی شدت: ≤8 ڈگری ؛

6. قابل اطلاق مواقع کو سوزش ، دھماکہ خیز مواد ، کاسٹک گیس سے پاک ہونا چاہئے۔

آرڈر ہدایات

O OEM اور ODM قبول کریں: ہاں

● سرٹیفکیٹ: عیسوی ، ٹیسٹ رپورٹس

● پروڈکشن ٹائم: 7 ~ 12 کام کے دن

● وارنٹی کی مدت: 12 ماہ

● ترسیل کا وقت: 15 دن

this اس سوئچ کا آرڈر دیتے وقت ، براہ کرم ماڈل کی تفصیلات ، ریٹیڈ وولٹیج ، ریٹیڈ موجودہ اور دیگر تکنیکی اعداد و شمار کی نشاندہی کریں۔

● اگر خصوصی تقاضے ہیں تو ، آپ ان کو حل کرنے کے لئے ہماری بات چیت کرسکتے ہیں۔
