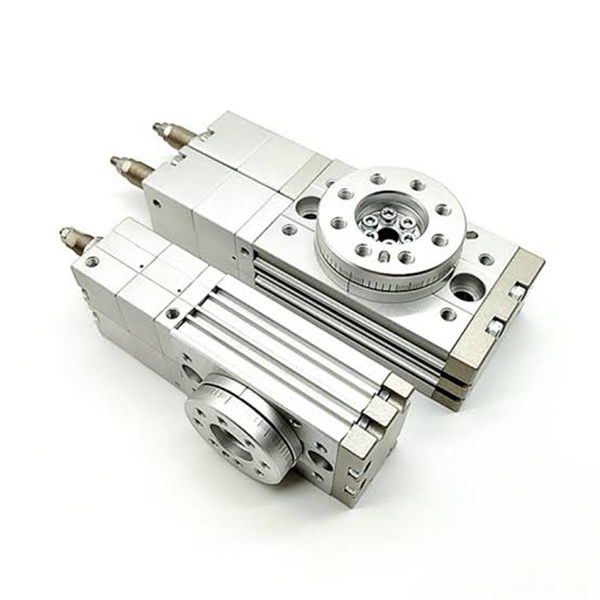

ایم ایس زیڈ سیریز تھری پوزیشن روٹری سلنڈر | ریک اور پنین نیومیٹک ایکچویٹر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی پوزیشننگ

  SOLH MSZ سیریز ایک پیشہ ورانہ ریک اور پنین روٹری ٹیبل سلنڈر ہے جس کے لیے خاص طور پر ڈیزائن کیا گیا ہے۔تین پوزیشن کی پوزیشننگ. یہ منفرد بائیں/مڈ/دائیں (0°/مڈ-اسٹاپ/180°) ٹرپل سٹاپ فنکشن کی خصوصیات رکھتا ہے، جو پوزیشننگ درد کے نقطہ کو حل کرتا ہے کہ معیاری دو پوزیشن والے روٹری سلنڈر درمیانی اسٹروک کو روکنے کو حاصل نہیں کر سکتے۔ ڈوئل والو سرکٹ کنفیگریشن کے بغیر ایک واحد 5/3 طرفہ درمیانی دباؤ سولینائیڈ والو کے ذریعے کنٹرول کیا جاتا ہے، یہ نیومیٹک سسٹم لے آؤٹ کو بہت آسان بناتا ہے۔ درمیانی پوزیشن ±10° ٹھیک ایڈجسٹمنٹ کی حمایت کرتی ہے، جب کہ دونوں سروں پر 0~95° زاویہ کی ٹیوننگ کا احساس ہوتا ہے، جو اسے ورک پیس ڈائیورژن، چھانٹنے، ملٹی اسٹیشن انڈیکسنگ اور لازمی انٹرمیڈیٹ پوزیشننگ کی ضرورت کے منظرناموں کے لیے بہترین نیومیٹک حل بناتا ہے۔

  1.1 سیریز کوئیک سلیکشن کور

بنیادی مصنوعات کی پوزیشننگ: 0° (بائیں) → وسط (مرکز) → 180° (دائیں) کی درست تھری اسٹاپ گردش کا احساس کرتا ہے تاکہ کثیر زاویہ لچکدار پوزیشننگ کے مطالبات کو پورا کرنے کے لیے ایڈجسٹ درمیانی پوزیشن کے ساتھ۔

2. بنیادی تکنیکی پیرامیٹرز (SOLH سٹینڈرڈ)

  2.1 بنیادی تفصیلات

     • بور کا سائز:10/20/30/50

     • آپریشن موڈ: ڈبل ایکٹنگ، ڈوئل ریک اور پنین، تھری پوزیشن مڈ اسٹاپ

     • ورکنگ پریشر: 0.2~1.0MPa (ربڑ بفر کی قسم)؛ 0.2~0.6MPa (ہائیڈرولک بفر کی قسم)

     • پروف پریشر: 1.05MPa

     • کام کرنے کا درجہ حرارت: 0℃~60℃ (کوئی منجمد ماحول نہیں)

     • سوئنگ اینگل: 0~95° سنگل اینڈ کے لیے، کل ایڈجسٹ ایبل زاویہ 0~190°

     • وسط اسٹاپ ایڈجسٹمنٹ: مرکزی پوزیشن کی بنیاد پر ±10° ٹھیک ٹیوننگ

     • پوزیشننگ کی درستگی: ±0.02 ملی میٹر (MSZA ہائی پریسجن قسم)؛ ±0.05mm (MSZB بنیادی قسم)

     • چکنا موڈ: تیل سے پاک خود چکنا آپریشن

     • پورٹ تھریڈ: M5×0.8 (10/20 بور)؛ M8×1.25 (30/50 بور)

  2.2 آؤٹ پٹ ٹارک اور قابل اجازت لوڈ (0.5MPa)

  2.3 بفر توانائی جذب کرنے کی صلاحیت

3. ساختی خصوصیات اور تین پوزیشن کے کام کرنے کا اصول

  3.1 بنیادی ساختی فوائد

     • ڈوئل ریک اور ڈوئل پسٹن مڈ سٹاپ سٹرکچر: ڈبل ریک ڈرائیونگ گیئر اور آزاد مڈل اسٹاپ پسٹن ڈیزائن کو اپناتا ہے، بیکلاش کو ختم کرتا ہے اور تھری پوزیشن سوئچنگ کے دوران مستحکم اور مستقل ٹارک کو آؤٹ پٹ کرتا ہے۔

     • انٹیگریٹڈ روٹری ٹیبل ڈیزائن: ڈائریکٹ ورک پیس کو چڑھانے کے لیے پوزیشننگ پن ہولز سے لیس، جس میں زیادہ سختی اور اضافی فکسچر کے بغیر سادہ اور تیز تنصیب ہے۔

     • سنٹرل ہولو تھرو ہول: بلٹ ان سنٹرل تھرو ہول (Ø6~Ø12)، مربوط وائرنگ اور پائپنگ کو محسوس کرتے ہوئے ہوا کے پائپوں اور برقی تاروں کو صاف ستھرا گزرنے دیتا ہے۔

     • آزاد زاویہ ایڈجسٹمنٹ: پیشہ ورانہ ایڈجسٹمنٹ بولٹس سے لیس، بائیں/دائیں حد کے زاویوں اور درمیانی اسٹاپ پوزیشن کی آزادانہ ٹھیک ٹیوننگ کی حمایت کرتے ہوئے، لچکدار زاویہ کیلیبریشن کا احساس کرتے ہوئے۔

     • معیاری مقناطیسی سوئچ سلاٹس: دونوں طرف معیاری محفوظ نالی، D-M9B اور D-A93 مقناطیسی سوئچز کے ساتھ ہم آہنگ، خودکار سگنل لنکیج کے لیے بائیں/درمیانی/دائیں تین پوزیشنوں کا حقیقی وقت میں پتہ لگانا۔

  3.2 تھری پوزیشن کنٹرول پرنسپل (بنیادی فائدہ)

   صرف MSZ سیریز کی ضرورت ہے۔ایک 5/3 طرفہ درمیانی دباؤ سولینائیڈ والو تھری پوزیشن سوئچنگ کو محسوس کرنے کے لیے، کوئی ڈوئل والو یا پیچیدہ ایئر سرکٹ سوئچنگ کی ضرورت نہیں، جو سسٹم کی ساخت کو آسان بناتا ہے اور سامان کی مجموعی لاگت کو کم کرتا ہے۔

     1۔ بائیں پوزیشن (0°): سولینائیڈ والو لیفٹ اسٹیشن ایئر انٹیک، سنگل سائیڈ ایئر سپلائی اور ریورس سائیڈ ایگزاسٹ، روٹری ٹیبل کو 0° بائیں حد کی پوزیشن پر درست طریقے سے لاک کرنے کے لیے چلاتا ہے۔

     2. دائیں پوزیشن (180°): سولینائیڈ والو رائٹ اسٹیشن ایئر انٹیک، ریورس ایئر سرکٹ ایکشن، روٹری ٹیبل کو گھومنے کے لیے چلانا اور 180° دائیں حد کی پوزیشن پر لاک کرنا۔

     3. درمیانی اسٹاپ پوزیشن (M): Solenoid والو مڈل اسٹیشن، سلنڈر کے دونوں اطراف بیک وقت دباؤ ڈالے جاتے ہیں۔ روٹری پسٹن طاقت کے توازن کو برقرار رکھتا ہے، اور آزاد مڈ-اسٹاپ پسٹن میز کو پہلے سے سیٹ درمیانی پوزیشن پر دھکیلتا اور لاک کر دیتا ہے، مستحکم انٹرمیڈیٹ پوزیشننگ کا احساس کرتے ہوئے

4. ماڈل نام کے مکمل اصول

  عام ماڈل کوڈ: MSZB20-R-M9BL

5. انتخاب کے اصول اور عام درخواستیں۔

  5.1 انتخاب کے ترجیحی اصول

     1۔ پوزیشن ڈیمانڈ سب سے پہلے: کام کے حالات کے لیے MSZ سیریز کا انتخاب کریں جس میں تین پوزیشن (بائیں/درمیان/دائیں) سٹاپ کی ضرورت ہو؛ MSQ/HRQ دو پوزیشن والے روٹری سلنڈر لاگو نہیں ہیں۔

     2. صحت سے متعلق ملاپ: ہائی ریپیٹ پوزیشننگ منظرناموں کے لیے MSZA ہائی پریزیشن قسم منتخب کریں۔ عام آفاقی منظرناموں کے لیے سرمایہ کاری مؤثر MSZB بنیادی قسم کا انتخاب کریں۔

     3. رفتار اور لوڈ میچنگ: تیز رفتار، بھاری بوجھ اور زیادہ اثر والے آپریشن کے لیے -R ہائیڈرولک بفر کی قسم کو اپنائیں؛ معیاری ربڑ بفر کم رفتار لائٹ لوڈ آپریشن کے لیے کافی ہے۔

     4. توثیق لوڈ کریں۔: سختی سے یقینی بنائیں کہ اصل ریڈیل لوڈ، محوری بوجھ اور موڑنے کا لمحہ قابل اجازت قدروں سے کم ہے تاکہ جامنگ اور پوزیشننگ انحراف سے بچا جا سکے۔

  5.2 عام درخواست کے منظرنامے۔

     • ورک پیس ڈائیورژن اور چھانٹنا: 0°/90°/180° ملٹی اینگل سوئچنگ کے ساتھ درمیانی پوزیشننگ اور بائیں/دائیں مواد کی تقسیم کا احساس کریں۔

     • ملٹی اسٹیشن انڈیکسنگ: خودکار اسمبلی، پتہ لگانے اور عمل کی منتقلی کے اسٹیشنوں کے لیے تھری پوزیشن سوئچنگ۔

     • ورک پیس پلٹائیں اور اسٹیئرنگ: 0° → درمیانی → 180° ترقی پسند گردش کے ذریعے مستحکم فلپنگ اور اسٹیئرنگ ایکشن مکمل کریں۔

     • الیکٹرانک اور پیکیجنگ آٹومیشن: بوتل کی ٹوپی کو سخت کرنے، چپ پوزیشننگ، ملٹی اینگل پروڈکٹ کا پتہ لگانے اور صحت سے متعلق پیکیجنگ کے آلات پر لاگو ہوتا ہے۔

6. MSZ بمقابلہ MSQ بنیادی فرق کا موازنہ

ایک جملے کا خلاصہ

     SOLH MSZ سیریز کا تھری پوزیشن ریک اور پنین روٹری سلنڈر خصوصی بائیں/مڈ/دائیں ٹرپل سٹاپ پوزیشننگ کو حاصل کرتا ہے جس میں سنگل والو سادہ کنٹرول، ایڈجسٹ مڈل اینگل اور ہائی ریپیٹ ایکوریسی ہوتی ہے، جو خودکار چھانٹی، انڈیکسنگ اور ملٹی اینگل پوزیشننگ آلات کے لیے پیشہ ورانہ حسب ضرورت حل ہے۔
