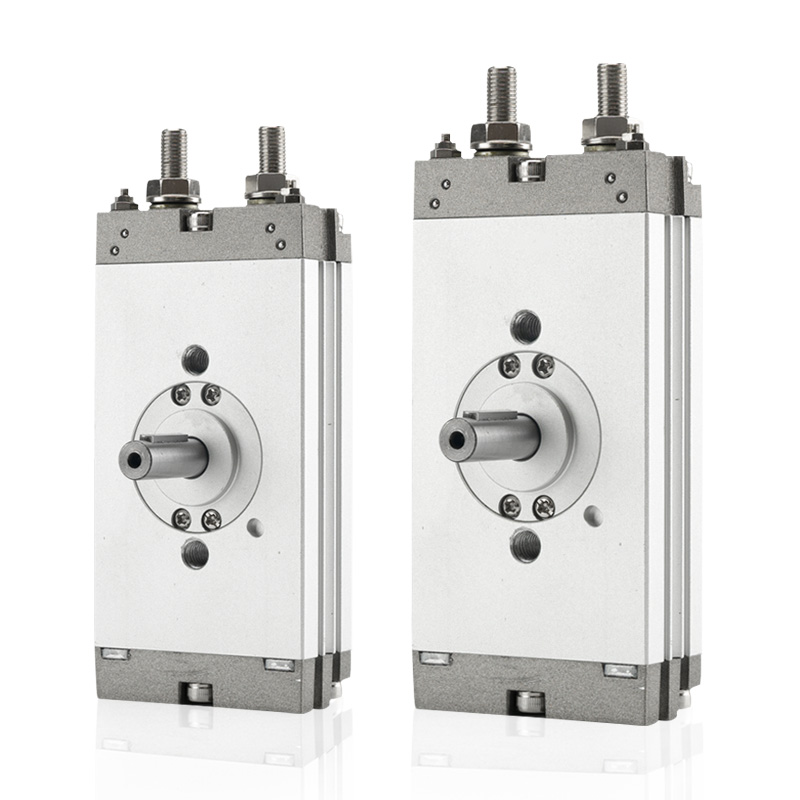

CRQ2 سیریز الٹرا پتلا ریک اور پنین روٹری سلنڈر | زیرو بیکلاش کمپیکٹ سوئنگ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی فوائد

     SOLH CRQ2 سیریز ایک انتہائی پتلا فلیٹ ریک اور پنین روٹری سلنڈر ہے جس میں ڈوئل پسٹن زیرو بیکلاش ڈھانچہ موجود ہے۔ انتہائی کم جسمانی اونچائی اور مربوط فلینج ماؤنٹنگ ڈیزائن کے ساتھ، یہ 90°/180°/360° وسیع رینج کے سوئنگ اینگلز کو سپورٹ کرتا ہے اور φ10 سے φ40 تک بور کے سائز کا احاطہ کرتا ہے۔ اسپیس لمیٹڈ آلات کے لے آؤٹ کے لیے موزوں، یہ سلنڈر لائٹ اور میڈیم ڈیوٹی انڈیکسنگ، فلپنگ اور گھومنے والے اسٹیشنوں کے لیے اعلیٰ درستگی اور مستحکم روٹری کارکردگی فراہم کرتا ہے، جو 3C، پیکیجنگ اور میڈیکل آٹومیشن آلات کے لیے ترجیحی کمپیکٹ روٹری حل کے طور پر کام کرتا ہے۔

2. تکنیکی وضاحتیں مکمل کریں۔

 2.1 بنیادی پیرامیٹرز

     • بور کا سائز: φ10/φ15/φ20/φ30/φ40 (انتہائی پتلی فلیٹ ساخت)

     • آپریشن موڈ: ڈبل ایکٹنگ ریک اور پنین ڈرائیو

     • ورکنگ پریشر کی حد: 0.15~0.7MPa؛ φ20/φ30/φ40 1.0MPa تک

     • پروف پریشر: 1.05MPa

     • محیطی درجہ حرارت: 0℃~60℃ (برف سے پاک ماحول)

     • چکنا: تیل سے پاک خود چکنا کرنے والا آپریشن

     • بفر کنفیگریشن: φ10/φ15 صرف بلٹ ان ربڑ بفر کے ساتھ؛ φ20/φ30/φ40 دوہری ربڑ بفر کے ساتھ + اختیاری ایڈجسٹ ایبل ایئر بفر (لاحقہ C)

     • زاویہ ایڈجسٹمنٹ: اینڈ بولٹ کے ذریعے معیاری ±5° ٹھیک ایڈجسٹمنٹ

     • مقناطیسی مطابقت: CDRQ2 بلٹ میں مقناطیسی رنگ، D-M9B / D-A93 سیریز کے سوئچز کے ساتھ ہم آہنگ

  2.2 نظریاتی ٹارک ٹیبل (@0.5MPa، N·m)

  2.3 معیاری سوئنگ اینگل اور ایڈجسٹ ایبل رینج

     • 90° سوئنگ: ایڈجسٹ رینج 80°~100°

     • 180° جھولا: ایڈجسٹ رینج 170°~190°

     • 360° توسیعی جھولا: خصوصی مکمل گردش کے مطالبات کے لیے ایڈجسٹ رینج 350°~370°

  2.4 پورٹ سائز کی تفصیلات

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: معیاری Rc1/8; اختیاری G1/8 اور NPT تھریڈ

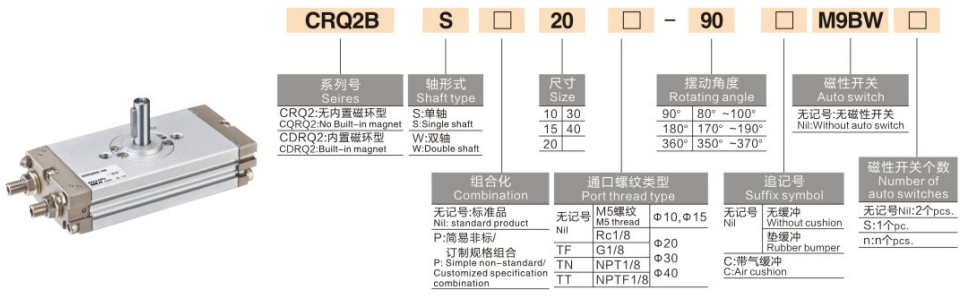

3. ماڈل نام کے اصول اور ترتیب کی مثالیں۔

  1. مکمل ماڈل ڈھانچہ: CDRQ2BS20-180C

  2. عام ترتیب کی مثالیں۔

     • معیاری نان بفر ماڈل: CRQ2BW15-90 (بنیادی قسم، ڈوئل شافٹ، φ15 بور، 90° سوئنگ، غیر مقناطیسی، ربڑ بفر)

     • اعلی صحت سے متعلق بفر ماڈل: CDRQ2BS40-180C (مقناطیسی انگوٹھی سے لیس، سنگل شافٹ، φ40 بور، 180° سوئنگ، ایئر بفر)

4. ساختی اصول اور بنیادی طاقتیں۔

  4.1 اندرونی ساخت اور کام کرنے کا اصول

     سی آر کیو 2 سیریز سمیٹرک ڈوئل پسٹن ڈبل ریک میشنگ ڈھانچہ اپناتی ہے۔ کمپریسڈ ایئر سنکرونس لکیری حرکت کے لیے دوہری پسٹن چلاتی ہے، جو گیئر ریک کو مستحکم روٹری ٹارک کی طرف دھکیلتی ہے۔ انٹیگریٹڈ فلیٹ باڈی بلٹ ان بفر میکانزم، اینڈ اینگل ایڈجسٹمنٹ بولٹس، سنگل سائیڈ پائپنگ انٹرفیس اور ڈوئل سائیڈ میگنیٹک سوئچ گرووز کے ساتھ آتی ہے۔ ہم آہنگی قوت کا ڈھانچہ آپریشن کے دوران ہلنے اور ردعمل کو ختم کرتا ہے، انتہائی مستحکم اعلی صحت سے متعلق روٹری پوزیشننگ کو حاصل کرتا ہے۔

  4.2 منفرد بنیادی فوائد

     • انتہائی پتلا فلیٹ باڈی: جسم کی انتہائی کم اونچائی (17~37mm)، سلنڈر باڈی کو براہ راست فلینج کے طور پر استعمال کیا جا سکتا ہے، اضافی بڑھتے ہوئے بریکٹ کو ختم کر کے اور عمودی تنصیب کی جگہ کو بہت زیادہ بچایا جا سکتا ہے۔

     • زیرو بیکلاش ڈیزائن: ڈبل ریک مکمل میشنگ ڈھانچہ صفر کلیئرنس گردش کا احساس کرتا ہے، اعلی ریپیٹ پوزیشننگ کی درستگی اور جٹر فری اسٹارٹ اسٹاپ آپریشن کو یقینی بناتا ہے۔

     • صاف پائپنگ اور وائرنگ: سنگل سائیڈ ایئر انٹرفیس اور ایک ہی سائیڈ ڈوئل سوئچ گرووز کلینر آلات کی ساخت کے لیے سائٹ پر وائرنگ اور پائپنگ لے آؤٹ کو آسان بناتے ہیں۔

     • عین مطابق زاویہ ٹھیک ٹیوننگ: معیاری ±5° سایڈست سوئنگ اینگل متنوع درست پوزیشننگ کے تقاضوں کے مطابق ہوتا ہے۔

     • متنوع شافٹ کے اختیارات: اختیاری سنگل شافٹ (یونیورسل) اور دوہری شافٹ (دو طرفہ ربط) مختلف خودکار کنکشن طریقوں سے ملنے کے لیے۔

5. تنصیب اور انتخاب کے رہنما خطوط

  5.1 انسٹالیشن موڈ

      بنیادی B قسم: سلنڈر باڈی کا نچلا حصہ مخصوص پوزیشننگ ہولز کے ساتھ براہ راست بڑھنے کی حمایت کرتا ہے۔ مربوط فلینج ڈیزائن کو کسی اضافی فکسنگ لوازمات کی ضرورت نہیں ہے، جس میں تیز تنصیب اور اعلی پوزیشننگ کی درستگی شامل ہے۔

  5.2 بنیادی انتخاب کا معیار

     • خلائی حد بندی کی ترجیح: عمودی اونچائی کے محدود منظرناموں کے لیے CRQ2 انتہائی پتلی سیریز کا انتخاب کریں۔ مناسب تنصیب کی جگہ کے لیے MSQ/HRQ سیریز منتخب کریں۔

     • صحت سے متعلق اور ردعمل کا مطالبہ: ریک اینڈ پنین CRQ2 زیرو بیکلاش ہائی پریسجن پوزیشننگ کے لیے؛ کم لاگت والے بڑے زاویہ لائٹ لوڈ گردش کے لیے vane-type CRB2۔

     • سوئنگ زاویہ کی تصدیق: روایتی فلپنگ/پوزیشننگ کے لیے معیاری 90°/180°؛ مکمل دائرے کی گردش کے کام کرنے کے حالات کے لیے 360° توسیعی قسم۔

     • بفر میچنگ: تیز رفتار اور درمیانے بھاری بوجھ کے آپریشن کے لیے C ایئر بفر منتخب کریں۔ معیاری ربڑ بفر کم رفتار لائٹ لوڈ کے مطالبات کو پورا کرتا ہے۔

     • سگنل فیڈ بیک ڈیمانڈ: PLC پوزیشن کا پتہ لگانے اور خودکار لنکیج کنٹرول کے لیے CDRQ2 مقناطیسی رنگ کا ورژن منتخب کریں۔ سگنل فیڈ بیک کے بغیر سادہ روٹری موشن کے لیے CRQ2 غیر مقناطیسی ورژن۔

6. عام درخواست کے منظرنامے۔

     • 3C اور الیکٹرانکس انڈسٹری: پی سی بی بورڈ فلپنگ، چپ چھانٹنا، چھوٹے فکسچر کی گردش اور پریزین کمپوننٹ پوزیشننگ۔

     • پیکیجنگ اور پرنٹنگ کا سامان: لیبل جھولنا، باکس سیلنگ پوزیشننگ، چکرا جانا اور مسلسل پیکیجنگ لائن ڈائریکشنل سوئچنگ۔

     • کمپیکٹ آٹومیشن اسٹیشنز: چھوٹے والو سوئچنگ، عین مطابق انڈیکسنگ پوزیشننگ اور تنگ سامان کی جگہ میں روٹری آپریشن۔

     • طبی اور صحت سے متعلق مشینری: چھوٹے مینیپلیٹر گردش، صحت سے متعلق طبی آلات فلپنگ اور منی خودکار روٹری پلیٹ فارم۔

7. CRQ2B بمقابلہ CDRQ2B موازنہ جدول

ایک جملے کا خلاصہ

     SOLH CRQ2 سیریز کا الٹرا پتلا زیرو بیکلاش روٹری سلنڈر فلیٹ انٹیگریٹڈ فلینج ڈیزائن، ملٹی اینگل ایڈجسٹ ایبل روٹیشن اور اسپیس سیونگ انسٹالیشن کی خصوصیات رکھتا ہے، جو لائٹ اور میڈیم ڈیوٹی نیرو اسپیس آٹومیٹڈ فلپنگ اور انڈیکسنگ اسٹیشن کے لیے اعلیٰ درست، مستحکم اور کمپیکٹ روٹری حل فراہم کرتا ہے۔
