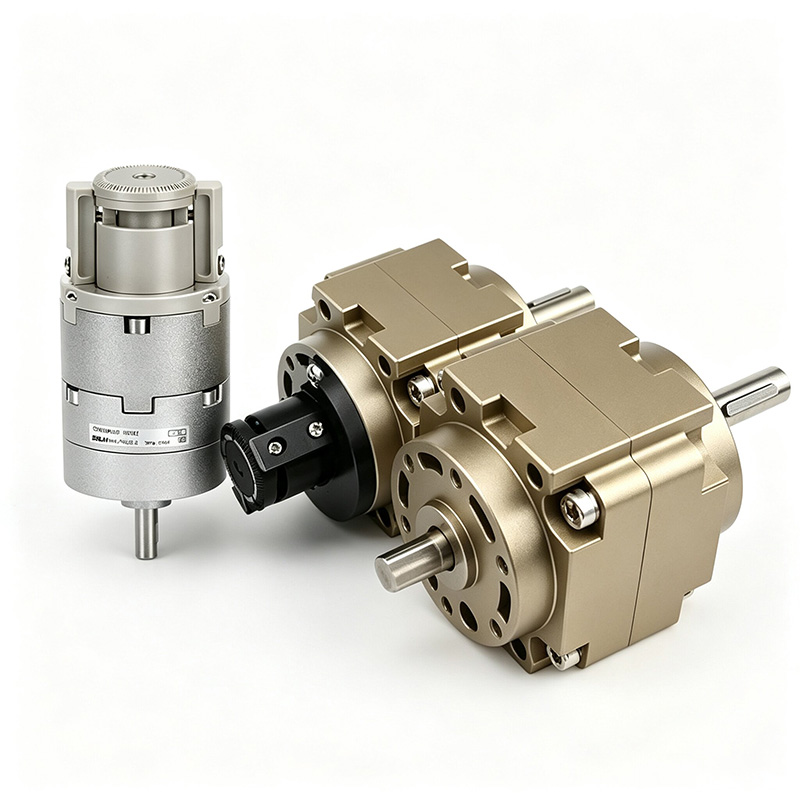

CRB1 / CRB2 سیریز وین ٹائپ روٹری ایکچوایٹر (SOLH قابل تبادلہ)
برانڈ: SOLH از رچج ٹیکنالوجی
 |
 |
SOLH CRB1 اور CRB2 وین کی قسم کے روٹری سوئنگ سلنڈر ہیں جو سنگل/ڈبل وینز کے ذریعے چلائے جاتے ہیں۔ گیئر میشنگ کلیئرنس کے بغیر، ان میں الٹرا کمپیکٹ باڈی، کم روٹری جڑتا اور انتہائی تیز ردعمل ہے۔
-- CRB2 (چھوٹی سیریز): ہلکے بوجھ اور تنگ جگہ کے لیے بور 10~40mm، کمپیکٹ ہلکا پھلکا ڈیزائن
--CRB1 (بڑی سیریز): بھاری بوجھ اور زیادہ ٹارک کے لیے بور 50~100mm، اعلی اثر مزاحمت کے ساتھ مکمل بیئرنگ سپورٹ
سنگل وین میکس سوئنگ اینگل 270°/280° تک، ڈبل وین زیادہ سے زیادہ 90°/100°۔ تیزی سے روٹری فلپنگ، انڈیکسنگ اور پوزیشننگ آٹومیشن اسٹیشنوں کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔

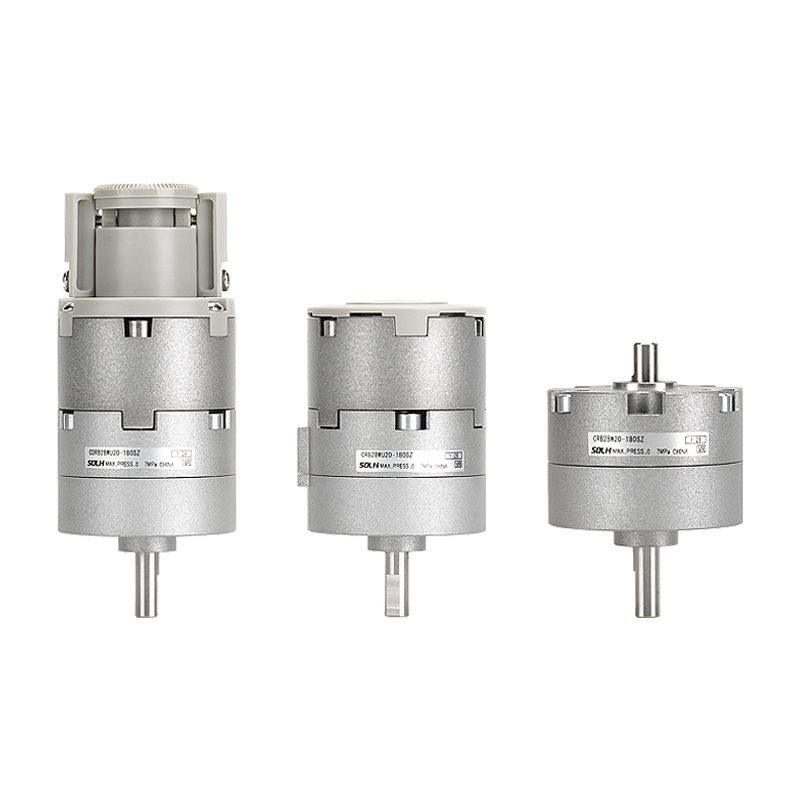

1. CRB2 چھوٹی معیاری سیریز
--بور کے سائز: 10، 15، 20، 30، 40 ملی میٹر
-- وین کے اختیارات: ایس سنگل وین / ڈی ڈبل وین
-- سوئنگ اینگل: سنگل وین 90°/180°/270°؛ ڈبل وین 90°/100°
-- بنیادی خوبیاں: الٹرا کمپیکٹ، ہلکا پھلکا، کم اسٹارٹ اپ پریشر، سائیڈ/محوری دوہری پورٹنگ، اختیاری زاویہ ایڈجسٹر اور مقناطیسی سوئچ
-- ایپلی کیشنز: ہلکا بوجھ تیز رفتار گردش، محدود خلائی سامان، 3C الیکٹرانکس، پیکیجنگ، چھوٹے آٹومیشن

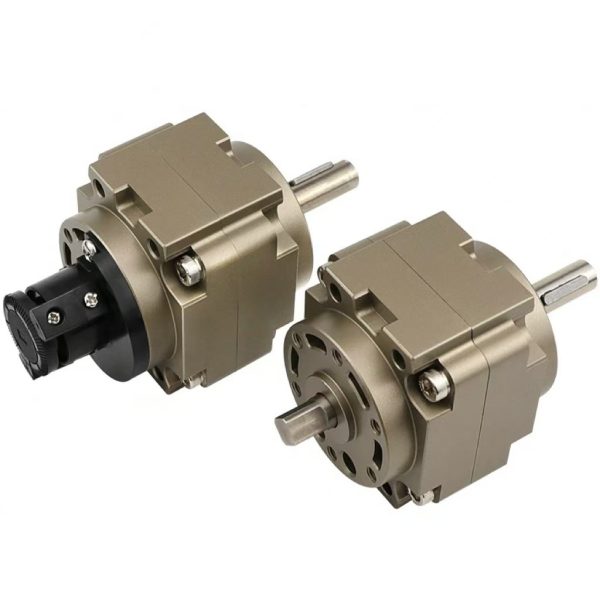

2. CRB1 بڑی ہیوی ڈیوٹی سیریز
--بور کا سائز: 50، 63، 80، 100 ملی میٹر
-- وین کے اختیارات: ایس سنگل وین / ڈی ڈبل وین
-- سوئنگ اینگل: سنگل وین 90°/180°/270°/280°؛ ڈبل وین 90°/100°
-- بنیادی خوبیاں: ہائی آؤٹ پٹ ٹارک، بھاری بوجھ برداشت، مکمل بیئرنگ سپورٹ، جھٹکا مزاحم، طویل سروس کی عمر
-- ایپلی کیشنز: ہیوی ورک پیس فلپنگ، بڑے پیمانے پر انڈیکسنگ، ہیوی روٹری فکسچر، ہیوی انڈسٹری اسمبلی لائنز
1. عمومی معیاری پیرامیٹرز
|
پیرامیٹر آئٹم |
CRB2 (10~40 چھوٹا) |
CRB1 (50~100 بڑا) |
| آپریشن موڈ |
ڈبل ایکٹنگ |
ڈبل ایکٹنگ |
| آپریٹنگ پریشر کی حد |
0.15~0.7MPa (CRB10:0.2~0.7MPa) |
0.15~1.0MPa |
| پروف ٹیسٹ پریشر |
1.05 ایم پی اے |
1.5 ایم پی اے |
| محیطی درجہ حرارت |
-10 ~ 60 ℃ (کوئی آئسنگ نہیں) |
5 ~ 60℃ |
| چکنا |
تیل سے پاک خود چکنا |
تیل سے پاک خود چکنا |
| بلٹ ان بفر |
ربڑ بفر (CRB10 کو چھوڑ کر) |
بلٹ ان ربڑ بفر |
| مقناطیسی سوئچ ہم آہنگ |
D-M9B / D-A93 (ماڈل کا سابقہ CDRB2) |
D-M9B / D-A93 (ماڈل کا سابقہ CDRB1) |
2. نظریاتی آؤٹ پٹ ٹارک @ 0.5MPa (کور سلیکشن انڈیکس)
2.1 CRB2 ٹارک ٹیبل
|
بور ملی میٹر |
سنگل وین S (N·m) |
ڈبل وین D (N·m) |
|
10 |
0.05 |
0.10 |
|
15 |
0.13 |
0.26 |
|
20 |
0.25 |
0.50 |
|
30 |
0.55 |
1.10 |
|
40 |
1.00 |
2.00 |
2.2 CRB1 ٹارک ٹیبل
|
بور ملی میٹر |
سنگل وین S (N·m) |
ڈبل وین D (N·m) |
|
50 |
2.8 |
5.6 |
|
63 |
4.5 |
9.0 |
|
80 |
7.5 |
15.0 |
|
100 |
12.0 |
24.0 |
3 قابل اجازت شعاعی اور محوری لوڈ کا حوالہ
-- CRB2-20: ریڈیل 120N، محوری 80N
-- CRB1-50: ریڈیل 245N، محوری 196N
-- CRB1-100: ریڈیل 588N، محوری 490N
1. اہم اجزاء: سلنڈر باڈی، سنگل/ڈبل روٹری وین، آؤٹ پٹ شافٹ، سیلنگ اسمبلی، اینڈ ربڑ بفر، اینگل ایڈجسٹمنٹ بولٹس
2. ورکنگ منطق: کمپریسڈ ہوا ایک چیمبر میں داخل ہوتی ہے تاکہ وین کو مرکزی شافٹ کے گرد گھومنے کے لیے دھکیل دیا جائے جب کہ مخالف چیمبر ختم ہو جائے۔
--ڈبل وین: ٹارک دوگنا، محدود سوئنگ اینگل ≤100°
-- سنگل وین: 270° تک وسیع تر جھولے کی حد
3. منفرد بنیادی فوائد
--کوئی گیئر اور ریک ڈھانچہ نہیں، صفر ردعمل، بغیر اثر وائبریشن کے ہموار خاموش گردش
-- الٹرا کمپیکٹ آؤٹ لائن، کم روٹری جڑتا، انتہائی تیز ردعمل (90° گردش <0.1s)
-- شافٹ کے ذریعے اختیاری کھوکھلا، اندرونی نلیاں اور وائرنگ روٹنگ کے لیے آسان
-- اسٹروک کی حد کے لیے ڈوئل اینڈ فائن ٹیون بولٹ؛ سنگل وین ایڈجسٹ ایبل 0~270°، ڈبل وین 0~90°

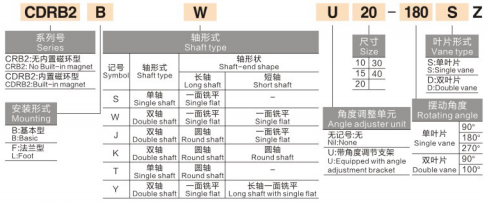

1. CRB2 ماڈل کی مثال: CRB2BW20-180SZ
-- CRB2 = چھوٹی وین روٹری ایکچیویٹر سیریز
-- B = بنیادی فلانج ماؤنٹ؛ L = فٹ بریکٹ ماؤنٹ
-- ڈبلیو = ڈبل توسیعی شافٹ؛ خالی = سنگل شافٹ
--20 = بور کا سائز (10/15/20/30/40)
-- 180 = جھول کا زاویہ (90/180/270)
-- S = سنگل وین؛ D = ڈبل وین
Z = زاویہ ایڈجسٹمنٹ یونٹ سے لیس؛ خالی = ایڈجسٹر کے بغیر معیاری
پریفکس CDRB2 = مقناطیسی سوئچ کی تنصیب کے لیے بلٹ ان مقناطیسی انگوٹھی

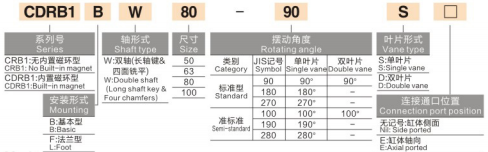

2. CRB1 ماڈل کی مثال: CRB1BW50-90D
-- CRB1 = بڑی ہیوی ڈیوٹی وین روٹری سیریز
-- B = بنیادی ماؤنٹ؛ ڈبلیو = ڈبل شافٹ
--50 = بور کا سائز (50/63/80/100)
--90 = جھول کا زاویہ (90/180/270/280)
-- D = ڈبل وین؛ S = سنگل وین
سابقہ CDRB1 = مقناطیسی انگوٹی مربوط ماڈل
1. انتخاب کے ترجیحی اصول
-- ٹارک اور طول و عرض کی تقسیم: ہلکی بوجھ کی تنگ جگہ → CRB2 (10~40)؛ ہیوی ہائی ٹارک گردش → CRB1 (50~100)
-- سوئنگ اینگل کی ضرورت: 90° سے زیادہ گردش → سنگل وین S؛ 90° کے اندر زیادہ سے زیادہ ٹارک → ڈبل وین ڈی
-- درستگی اور رفتار تجارت: وین کی قسم صفر ردعمل، دوبارہ پوزیشننگ ±0.1°، تیز رفتار لائٹ ڈیوٹی کے لیے مثالی؛ بھاری اعلی صحت سے متعلق بیئرنگ لوڈ MSQ ریک پنین روٹری ٹیبل کو ترجیح دیتے ہیں
-- فنکشن کے اختیارات: ٹھیک زاویہ کی حد کی ضرورت ہے - لاحقہ Z زاویہ ایڈجسٹ یونٹ منتخب کریں؛ PLC پوزیشن کی رائے درکار ہے - CDRB مقناطیسی مربوط ماڈل کا انتخاب کریں۔
2. عام درخواست کے منظرنامے۔
-- لائٹ ڈیوٹی لائنز: الیکٹرانک اجزاء پلٹنا، لیبل گھومنا، بوتل کی ٹوپی کو سخت کرنا، چھوٹے مواد کی چھانٹی
-- ہیوی ڈیوٹی اسٹیشنز: بڑی ورک پیس 90°/180° ٹرن اوور، اسمبلی لائن انڈیکسنگ، بھاری روٹری کلیمپنگ فکسچر
-- عام صنعتیں: پیکجنگ، پرنٹنگ، فوڈ پروسیسنگ مکمل خودکار روٹری پوزیشننگ اسٹیشن
|
موازنہ آئٹم |
CRB1 / CRB2 وین کی قسم روٹری سلنڈر |
MSQ ریک اور پنین روٹری ٹیبل |
| ڈرائیو کا ڈھانچہ |
سنگل/ڈبل وین ڈائریکٹ ڈرائیو، زیرو بیکلاش |
دوہری پسٹن ریک اور پنین گیئر ٹرانسمیشن |
| آؤٹ پٹ ٹارک رینج |
چھوٹے سے درمیانے درجے تک (CRB1 زیادہ سے زیادہ 24N·m) |
اضافی بڑا (MSQ200 زیادہ سے زیادہ 36N·m) |
| زیادہ سے زیادہ سوئنگ اینگل |
سنگل وین 270° تک |
مسلسل سایڈست 0~190° |
| پوزیشن Repeatability |
±0.1° کونیی تکرار |
الٹرا ہائی لکیری پوزیشننگ ±0.01 ملی میٹر |
| بیئرنگ لوڈ کی صلاحیت |
کمزور ریڈیل اور محوری بیئرنگ کی حد |
سپیریئر ریڈیل، محوری اور موڑنے والے لمحے کی مزاحمت |
| گردش کی خصوصیت |
کم جڑتا، انتہائی تیز روٹری رفتار |
مستحکم درمیانی تیز رفتار بھاری بوجھ گردش |
| بہترین فٹ کا منظر |
تیز رفتار روشنی کا بوجھ، بڑے جھولے کا زاویہ، کمپیکٹ تنصیب |
بھاری بوجھ کی صحت سے متعلق پوزیشننگ، میز پر براہ راست تنصیب |
خلاصہSOLH CRB2 چھوٹی لائٹ ڈیوٹی اور CRB1 ہیوی ڈیوٹی وین قسم کے روٹری ایکچویٹرز زیرو بیکلاش سنگل/ڈبل وین ڈرائیو اختیاری زاویہ ایڈجسٹر اور میگنیٹک سوئچ ویرینٹ CDRB کے ساتھ اپناتے ہیں، جس میں 0.05~24N-spe-spe-spe-speed اور پرفیکٹ کے لیے 0.05 سے تیز رفتار کم جڑتا گردش کی خاصیت ہوتی ہے۔ الیکٹرانکس، پیکیجنگ اور بھاری اسمبلی آٹومیشن لائنوں میں روٹری کلیمپنگ۔
