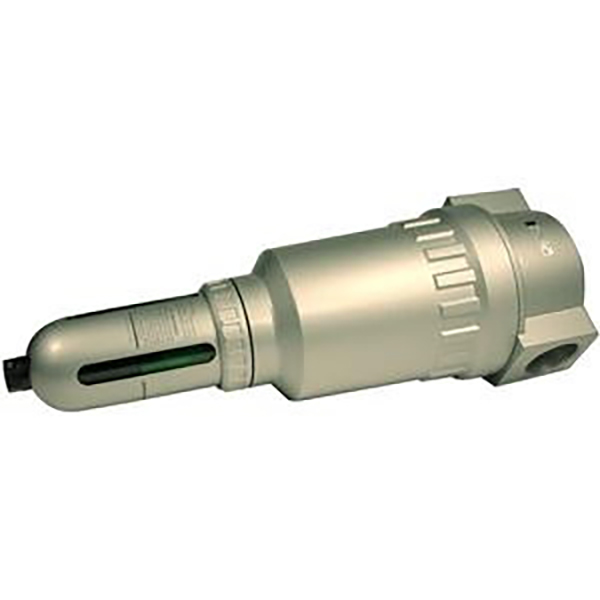

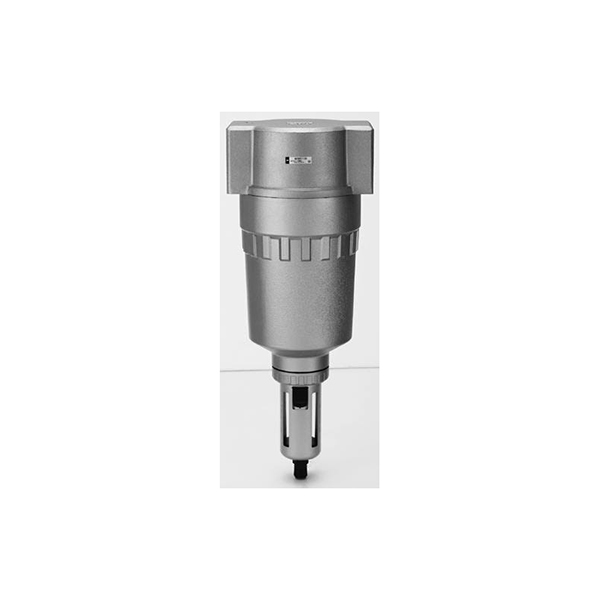

AF800/AF900 سیریز بڑی صلاحیت ہائی فلو ایئر فلٹر

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH AF800 اور AF900 صنعتی بڑے کیلیبر کی اعلیٰ صلاحیت والے مین پائپ لائن ایئر فلٹرز ہیں، مکمل طور پر طول و عرض اور کارکردگی کو SMC اصل AF800/AF900 کے ساتھ تبدیل کیا جا سکتا ہے۔ ایئر کمپریسر مین ایئر سورس، پوری پروڈکشن لائن سنٹرلائزڈ ایئر سپلائی اور ملٹی والو آئی لینڈ ہائی فلو نیومیٹک سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ چھوٹے سپلٹ ایئر سروس یونٹس AF200/300/400 سے مختلف، ان میں بڑے پیمانے پر فلو چینل، انتہائی ہائی ٹریٹمنٹ فلو اور پانی جمع کرنے کی بڑی صلاحیت موجود ہے۔

     یہ کمپریسڈ ہوا کے اندر گاڑھا ہوا پانی، زنگ اور دھول کی نجاست کو سینٹرفیوگل طور پر الگ کرتا ہے، مکمل طور پر ڈاون اسٹریم سولینائیڈ والوز، سلنڈرز، ویکیوم ایجیکٹرز اور بڑے نیومیٹک ایکچیوٹرز کی حفاظت کرتا ہے، پوری نیومیٹک لائن کی ناکامی کی شرح کو بہت کم کرتا ہے۔

دو مکمل وضاحتیں:

   1. AF800: درمیانہ بڑا بہاؤ، پورٹ G1¼ / G1½ (1.25 / 1.5 انچ)

   2.  AF900: اضافی بڑی مین پائپ لائن فلٹر، پورٹ G2 (2 انچ)

     اختیاری لوازمات: دستی ڈرین/ فلوٹ آٹو ڈرین، ملٹی گریڈ فلٹر عنصر، شفاف پی سی کٹورا/ دھاتی دھماکہ پروف کٹورا۔ مشین ٹول کلسٹرز، لیتھیم بیٹری پروڈکشن لائنز، پینٹنگ ورکشاپس اور ہائی پاور ایئر سورس ڈیمانڈ کے ساتھ مکمل کیمیائی آلات کے ساتھ وسیع پیمانے پر مماثل ہے۔

ماڈل کوڈنگ کا مکمل اصول

   مکمل آرڈر کوڈ فارمیٹ: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: بڑی صلاحیت والے ہائی فلو ایئر فلٹر کے لیے سیریز کوڈ

    2. F12/F16/F20: پورٹ تھریڈ کا سائز

     -- F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     -- F20 = G2 (2")

   3. درمیانی لاحقہ: ڈرین کی قسم

     --خالی: معیاری دستی ڈرین

     --AD47: NC عام طور پر بند فلوٹ آٹو ڈرین (PC باؤل کے لیے، سامان بند ہونے کے بعد کوئی ہوا کا رساو نہیں)

     --AD48-6: کوئی عام طور پر کھلا فلوٹ آٹو ڈرین نہیں (نائیلون میٹل پیالے کے لیے، مسلسل خودکار نکاسی)

   4. اختتامی لاحقہ: پانی کے پیالے کے مواد کا اختیار

     --خالی: معیاری شفاف پی سی کٹورا + دھاتی تصادم کے خلاف حفاظتی کور

     --M: مائع لیول آبزرویشن ونڈو کے ساتھ رسٹ پروف دھاتی پیالہ (دھول بھرے، تیل والے، بیرونی سخت ماحول کے لیے)

     -- MG: دور دراز پانی کے حجم کے مشاہدے کے لیے بلٹ ان مائع لیول گیج کے ساتھ دھاتی پیالہ

   5. فلٹر عنصر کی صحت سے متعلق حسب ضرورت:

     -- معیاری 5μm؛ اختیاری 2μm اعلی صحت سے متعلق، 10/20/40/70/100μm موٹے فلٹر

یونیورسل کور تکنیکی تفصیلات کی میز

اندرونی ساخت اور فلٹریشن ورکنگ اصول

  1. مرحلہ 1: سینٹرفیوگل واٹر سیپریشن گائیڈ کا ڈھانچہ

     -- ہوا کا بہاؤ ٹینجنٹ سمت کے ساتھ تیز رفتاری سے گھومتا ہے۔ سینٹرفیوگل فورس مائع گاڑھا پانی، تیل کی بوندوں اور زنگ کے بڑے ذرات کو پیالے کی اندرونی دیوار پر پھینکتی ہے، جو کشش ثقل کے ذریعے نیچے تک پہنچ جاتی ہے۔ فلٹر عنصر کے بوجھ کو کم کرنے اور متبادل سائیکل کو بڑھانے کے لیے 95% سے زیادہ مائع آلودگیوں کو پہلے سے الگ کر دیا جاتا ہے۔

  2. مرحلہ 2: ملٹی لیئر فائبر فلٹر عنصر

     -- سینٹری فیوگل ڈی ہائیڈریشن کے بعد کمپریسڈ ہوا ملٹی لیئر فائبر فلٹر کارٹریج سے گزرتی ہے تاکہ چھوٹے ٹھوس دھول اور باریک آئل ایروسول کے ذرات کو روک سکے۔ 2μm ہائی پریسجن ورژن درست متناسب والوز اور ویکیوم سرکٹس کے لیے انتہائی صاف ہوا کا ذریعہ فراہم کرتا ہے۔

  3. واٹر سپلیش بافل پارٹیشن بلٹ ان ایبوو باؤل

     --  صاف ہوا کی پائپ لائن میں ہوا کے بہاؤ کے ذریعے مائع پانی کے ثانوی داخلے سے بچنے کے لیے نچلے حصے میں آباد پانی کو الگ کرتا ہے۔

  4. ڈیٹیچ ایبل واٹر باؤل + ڈرین اسمبلی

     ڈرین والو دو ڈرینج سلوشنز کے ساتھ نچلے حصے میں مربوط ہے:

     -- دستی ڈرین: جمع پانی کو دستی طور پر خارج کرنے کے لیے نیچے والے بٹن کو دبائیں۔

     -- فلوٹ آٹو ڈرین: جب پانی خود بخود نکاسی آب کو کھولنے کے لیے دہلیز پر پہنچ جاتا ہے تو فلوٹ بڑھتا ہے، مسلسل پیداواری لائنوں کے لیے غیر حاضر آپریشن

   5. ہارڈ انوڈائزڈ ایلومینیم کھوٹ مین باڈی

     - انتہائی کم ہوا کے بہاؤ کی مزاحمت کے ساتھ بڑا سیدھا بہاؤ چینل، بغیر واضح دباؤ کے مکمل طور پر گرنے کے مستحکم ہوا کی فراہمی

     -- بڑے بہاؤ کا بوجھ؛ اینٹی آئل اور اینٹی سنکنرن سطح کا علاج۔

اختیاری لوازمات اور مواد کے انتخاب کی گائیڈ

   1. تین پانی کے پیالے کے اختیارات

   1.1 معیاری شفاف پی سی کٹورا (فیکٹری ڈیفالٹ)

     --فائدہ: ریئل ٹائم بصری پانی کی سطح کا مشاہدہ، جو کہ دھاتی ٹکراؤ مخالف شیل سے لیس ہے تاکہ ورکشاپ کے لوہے کے اسکریپ سے ٹوٹ پھوٹ کو روکا جا سکے۔ خشک انڈور عام خودکار پیداوار لائنوں کے لئے موزوں ہے۔

   1.2 نایلان دھاتی حفاظتی کٹورا (لاحقہ M)

     -- فائدہ: زیادہ اثر مزاحمت، کاٹنے والی سیال اور UV موسم کی مزاحمت، ٹوٹنے والے ٹوٹنے کا کوئی خطرہ نہیں۔ دھول دار تیل پینٹنگ اور اعلی درجہ حرارت والے مشین ٹول سخت کام کرنے کے حالات کے لئے مثالی۔

   1.3 مائع لیول گیج کے ساتھ دھات کا پیالہ (لاحقہ ایم جی)

     -- دھاتی جسم پر بیرونی مشاہداتی کھڑکی، روشنی سے محفوظ بند دھماکہ پروف ماحول کے لئے پڑھنے کے قابل پانی کا حجم، کیمیکل اور دھماکہ پروف ورکشاپس کے لئے ترجیح دی جاتی ہے۔

   2. دو آٹو ڈرین ماڈل موازنہ ٹیبل

  3. فلٹر عنصر کی درستگی سلیکشن گائیڈ

     --5μm معیاری فلٹر: زیادہ تر مشین ٹولز، سلنڈرز اور سولینائیڈ والوز کے لیے یونیورسل، بہترین قیمت کی کارکردگی

     --2μm ہائی پریسجن فلٹر: ویکیوم ایجیکٹرز، صحت سے متعلق متناسب ریگولیٹرز، 3C الیکٹرانکس پروڈکشن لائنوں کے لیے صاف ہوا کے سرکٹس

     --10~100μm موٹے فلٹر: ایئر کمپریسر آؤٹ لیٹ پر پرائمری پری فلٹر تاکہ نیچے کی دھارے کے عین مطابق ایئر سورس اجزاء کی حفاظت کی جا سکے۔

بنیادی مصنوعات کے مسابقتی فوائد

   1. بڑے بور انتہائی کم بہاؤ کی مزاحمت

     -- 1.25/1.5/2 انچ سٹریٹ تھرو والو باڈی جس میں چھوٹی AF سیریز سے کہیں زیادہ فلو کراس سیکشن ہے۔ ملٹی سلنڈر اور ملٹی والو جزیروں کی ہم وقت ساز کارروائی کے دوران کم سے کم دباؤ کی کشندگی، تمام آلات کے لیے مستحکم آؤٹ پٹ تھرسٹ۔

   2. بڑی صلاحیت کا پانی ذخیرہ کرنے والا چیمبر

     --45cm³ بڑا حجم والا پیالہ بار بار نکاسی کی فریکوئنسی کو کم کرتا ہے، جو ایئر کمپریسر مین پائپ لائن پر مرکزی فلٹریشن کے لیے بہترین ہے۔

  3. سخت کام کرنے والے حالات کے لیے مکمل کوریج

     -- شفاف پی سی/ دھاتی دھماکہ پروف پیالے کا مفت انتخاب، جو انڈور، آؤٹ ڈور، پینٹنگ دھول اور کیمیائی دھماکہ پروف ماحول پر لاگو ہوتا ہے۔

  4. مماثل مکمل پوری لائن ایئر سورس حل

     -- AR800/AR900 بڑے فلو پریشر ریگولیٹر اور AL800/AL900 آئل مسٹ لبریکیٹر کے ساتھ ملا کر AFC ٹو یونٹ/AC تھری یونٹ بڑی صلاحیت والی ایئر سروس اسمبلی، مکمل مین ایئر سورس پروسیسنگ یونٹ بنا سکتے ہیں۔

  5. درآمد شدہ برانڈز کے ساتھ مکمل طور پر قابل تبادلہ

     - بین الاقوامی مین اسٹریم برانڈز کے ساتھ مسلسل بڑھتے ہوئے طول و عرض، دھاگے کی تفصیلات اور فلٹر عنصر کا سائز۔ پائپ لائنوں یا بریکٹ میں ترمیم کیے بغیر ایئر کمپریسر مین پائپ لائن کی تزئین و آرائش کے لیے براہ راست متبادل۔

  6. کم دیکھ بھال اور طویل سروس کی زندگی

     -- سینٹری فیوگل پری علیحدگی فلٹر عنصر کی آلودگی کی رفتار کو سست کر دیتی ہے۔ استعمال کے قابل متبادل لاگت کو کم کرنے کے لیے فلٹر کارتوس کو جدا، صاف اور دوبارہ استعمال کیا جا سکتا ہے۔

معیاری مکمل ایئر سورس میچنگ سلوشنز

  1. حل 1: ہیوی ڈیوٹی پروڈکشن لائن مین ایئر سورس 3-یونٹ اسمبلی

     -- ایئر کمپریسر آؤٹ لیٹ → AF900-F20 فلٹر + AR900 ریگولیٹر + AL900 Lubricator (AC900 تھری پیس یونٹ) → PA نایلان مین پائپ لائن برانچ → 4V والو آئی لینڈز، MSQ روٹری ٹیبل سلنڈرز، ہر اسٹیشن پر 4F فٹ آپریشن کنسولز

  2. حل 2: دھماکہ پروف لیتھیم بیٹری اور پینٹنگ ورکشاپس کے لیے تیل سے پاک دو یونٹ اسمبلی

     -- ایئر کمپریسر مین پائپ لائن → AF800-F16 میٹل باؤل فلٹر + AR800 ریگولیٹر (AFC800 دو یونٹ، چکنا کرنے والا ہٹا دیں) → 50-VFE/50-VPE دھماکہ پروف سولینائڈ والوز + ZU ویکیوم ایجیکٹر گرابنگ اسٹیشنز

  3. حل 3: چھوٹے مشین ٹول کلسٹرز کے لیے سنٹرلائزڈ ایئر سپلائی

     -- AF800-F12 (G1¼) ہائی فلو فلٹر → ملٹی وے PU/PA مین پائپ لائن جو 3F فٹ والوز، SC معیاری سلنڈرز اور C110 ایئر بلو گنز کے ساتھ متعدد مشین ٹولز فراہم کرتی ہے

عام صنعتی درخواست کے منظرنامے۔

     -- بڑے CNC مشین ٹول کلسٹرز، ہیوی سٹیمپنگ اور ریوٹنگ کا سامان اہم ہوا کا ذریعہ

     -- لیتھیم بیٹری کوٹنگ، سیل اسمبلی دھماکہ پروف خودکار پروڈکشن لائنز

     -- آٹوموبائل مکمل گاڑیوں کی پینٹنگ، سیاہی اور دھول کے دھماکہ پروف ورکشاپس

     --بڑی پیکیجنگ لائنیں، ملٹی سٹیشن سنٹرلائزڈ ایئر سپلائی کو چھانٹنے والی لاجسٹکس

     --کیمیکل پائپ لائن والو خودکار کنٹرول، تیل اور گیس مکمل نیومیٹک آلات کی حمایت کرتا ہے۔

     -- ایئر کمپریسر روم ہوسٹ ان لیٹ پر پرائمری پری فلٹر تاکہ نیچے کی دھارے کے عین مطابق ایئر سورس کے اجزاء کی حفاظت کی جا سکے۔

انتخاب اور آپریشن کی تفصیلات کے نوٹس

  1. فلو سلیکشن کا اصول

     -- اگر ایک پائپ لائن پر سلنڈروں اور والو جزیروں کی کل ہوا کی کھپت 6000 L/منٹ سے زیادہ ہے، AF800 کا انتخاب کرنا ضروری ہے۔ 12000 L/منٹ سے زیادہ AF900 کا انتخاب کریں۔ چھوٹا AF200/300 زیادہ بہاؤ کو برداشت نہیں کر سکتا، جس کی وجہ سے دباؤ میں شدید کمی اور سلنڈر کی ناکافی ہوتی ہے۔

  2. باؤل سلیکشن ریڈ لائن

     - پینٹنگ، کٹنگ مائع تیل والا ماحول، بیرونی کھلی ہوا اور دھماکہ پروف علاقوں میں معیاری PC شفاف پیالے کا استعمال ممنوع ہے۔ اثر کے بعد کریکنگ اور پانی کے رساؤ سے ہونے والے حفاظتی خطرات سے بچنے کے لیے M/MG دھاتی ورژن پر سوئچ کرنا چاہیے۔

  3. ویکیوم سرکٹس کے لیے لازمی اصول

     -- ویکیوم گریبنگ پروڈکشن لائنیں صرف اے ایف سی دو یونٹ اسمبلی کو اپناتی ہیں (بغیر چکنا کرنے والے)۔ ZU/ZB ویکیوم ایجیکٹرز کے چکنا کرنے والے آئل کو بلاک کرنے والی نوزلز کو روکنے کے لیے AL آئل مسٹ لبریکیٹر کو سیریز میں جوڑا نہیں جا سکتا۔

  4. تنصیب کی سمت کا معیار

     -- والو باڈی کے اوپری حصے پر پرنٹ شدہ ان/آؤٹ ایئر فلو ایرو، ایرو ایئر انلیٹ ڈائریکشن کے بعد سختی سے انسٹال کریں۔ پانی کے پیالے کو عمودی طور پر نیچے کی طرف منہ کرنا چاہیے تاکہ گاڑھا پانی کا معمول اور جمع ہونا یقینی بنایا جا سکے۔

  5. بحالی سائیکل کی ضروریات

     پی سی کا پیالہ: روزانہ جمع پانی کی جانچ کریں۔ آٹو ڈرین ماڈل ہفتہ وار فلوٹ جیمنگ کا معائنہ کرتا ہے۔

     --5μm معیاری فلٹر عنصر: ہر 30 دن بعد صاف کریں، ہر 15 دن بعد بھاری دھول کی حالت میں تبدیل کریں

     --2μm اعلی درستگی والا فلٹر عنصر: ہر 15 دن بعد تبدیل کریں۔

     -- دیکھ بھال سے پہلے: کٹورا اور فلٹر کارٹریج کو ہٹانے سے پہلے فرنٹ مین HSV مینوئل شٹ آف والو کو بند کریں، بقایا پائپ لائن پریشر کو خارج کریں۔

ایک جملے کا خلاصہ

     SOLH AF800/AF900 بڑی صلاحیت کا مین پائپ لائن ایئر فلٹر 12000~20000 L/min الٹرا ہائی فلو، اختیاری آٹو فلوٹ ڈرین اور شفاف/دھاتی دھماکہ پروف واٹر باؤل، AR/AL800/900/900/900/900 پرائمری سروس کو مکمل پرائمری سروس سے مماثلت کے ساتھ سینٹرفیوگل پری سیپریشن ڈھانچہ اپناتا ہے۔ ایئر کمپریسر مین لائنز، لتیم بیٹری، پینٹنگ اور ہیوی مشین ٹول سنٹرلائزڈ ایئر سپلائی سسٹم کے لیے علیحدگی کا سامان۔
