برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

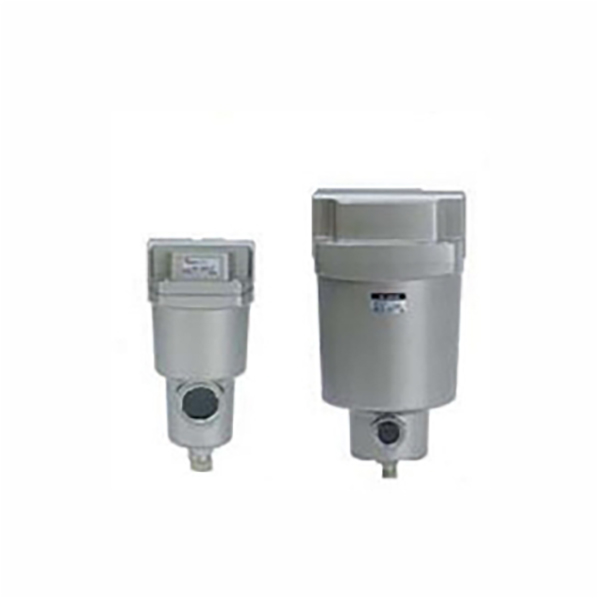

AFF اور AM بنیادی مشترکہ ایئر سورس پیوریفیکیشن اسمبلی بناتے ہیں۔ AFF ٹھوس نجاست اور گاڑھے پانی کی بوندوں کو دور کرنے کے لیے بنیادی موٹے فلٹر کے طور پر کام کرتا ہے، جب کہ AM مائیکرو آئل ایروسول کے خاتمے، کمپریسڈ ہوا کی صفائی کو بہتر بنانے اور ڈاون اسٹریم نیومیٹک ایکچیوٹرز کو مکمل طور پر تحفظ فراہم کرنے کے لیے پریزین آئل مسٹ سیپریٹر ہے۔
1. اے ایف ایف سیریز مین لائن موٹے فلٹر
-- فلٹریشن درستگی: 1μm، 99% پارٹیکل کیپچر ریٹ (پرانے 3μm گریڈ سے اپ گریڈ کیا گیا)
-- بنیادی فنکشن: بڑی دھول، زنگ کا ملبہ اور بلک گاڑھا پانی، 99% پانی کی علیحدگی کی کارکردگی سامنے کی بنیادی فلٹریشن کے طور پر
- صفائی کا معیار: ISO8573-1:2010 [4:7:4]
2. AM سیریز آئل مسٹ سیپریٹر (فائن فلٹر)
-- فلٹریشن درستگی: 0.1μm، 99% مائیکرو آئل مسٹ کیپچر ریٹ (پرانے 0.3μm گریڈ سے اپ گریڈ کیا گیا)
-- بنیادی فنکشن: مکمل تیل کی دھند کی علیحدگی، آؤٹ لیٹ میں بقایا تیل کا ارتکاز ≤1mg/m³ (0.8ppm)، تیل سے پاک چکنا کرنے کے عمل کی ضروریات کے ساتھ مکمل طور پر مطابقت رکھتا ہے۔
- صفائی کا معیار: ISO8573-1:2010 [2:7:3]
3. مشترکہ عمومی فوائد
-- انتہائی کم پریشر ڈراپ ≤5kPa، توانائی کی بچت، بہاؤ کی صلاحیت میں 20 فیصد اضافہ بمقابلہ روایتی ماڈلز
-- ہلکا پھلکا سٹینلیس سٹیل مائع ذخیرہ کرنے والا پیالہ، زیادہ سے زیادہ وزن میں 52 فیصد تک کمی
- بصری دیکھ بھال کی یاد دہانی: فلٹر کی تبدیلی کے وقت کا فیصلہ کرنے کے لیے سرخ رنگ کے ساتھ معیاری بلٹ ان کلگ انڈیکیٹر؛ فوری ماڈل کی شناخت کے لیے کلر کوڈڈ فلٹر اینڈ کیپس
-- ماڈیولر کیسکیڈ ڈیزائن، ملٹی گریڈ الٹرا کلین ہوا کے مطالبات کو پورا کرنے کے لیے AMD/AMH الٹرا فائن فلٹرز کے ساتھ سلسلہ وار منسلک کیا جا سکتا ہے۔

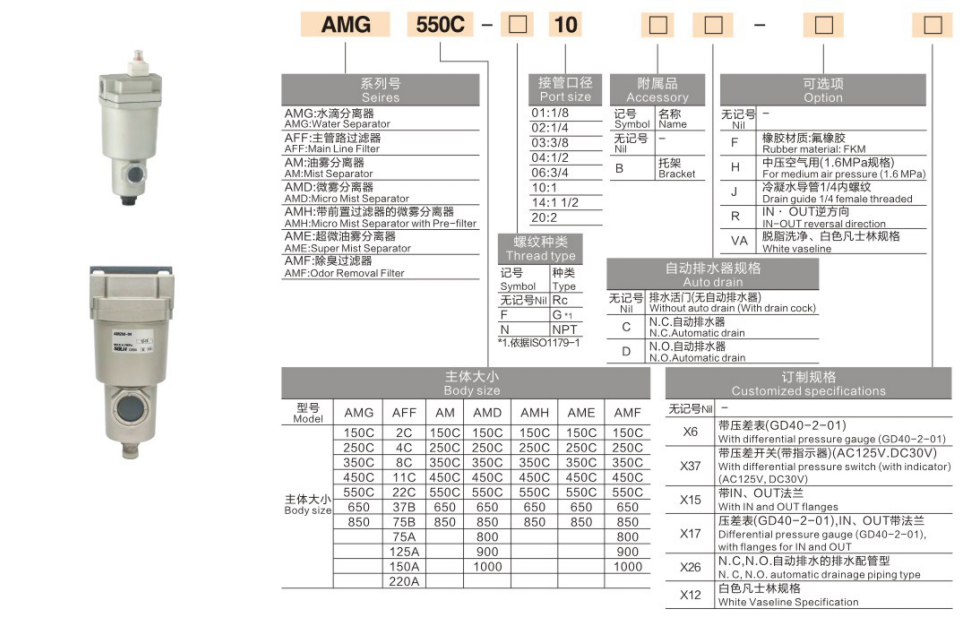

1. مثال کے ماڈل: AFF40-04 ; AM50-10D
|
کوڈ سیگمنٹ |
تعریف کی تفصیل |
| اے ایف ایف/ اے ایم |
سیریز شناخت کنندہ / AFF = مین لائن موٹے فلٹر / AM = تیل کی دھند ٹھیک سے جدا کرنے والا |
| 20/30/40/50/60/70D/80D/90D |
فریم سائز کوڈ، درجہ بندی کردہ زیادہ سے زیادہ بہاؤ کے مطابق |
| 02/04/06/10/14 |
پورٹ تھریڈ کا سائز۔ 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5"۔ تھریڈ کے اختیارات: Rc/G/NPT |
| -ڈی |
اختیاری لاحقہ D = عام طور پر کھلا آٹو ڈرین (ہوا کے دباؤ کے بغیر نکاسی) |
2. معیاری آرڈر کی مثالیں۔
-- AFF موٹے فلٹر، 1/2" پورٹ، آٹو ڈرین: AFF40-04D
-- AM آئل مسٹ سیپریٹر، 1" پورٹ، آٹو ڈرین: AM50-10D
-- ہائی فلو 7000 L/منٹ، 1.5" پورٹ: AM70D-14
1. عام عام پیرامیٹرز
-- قابل اطلاق میڈیم: کمپریسڈ ہوا (پری فلٹر ≥40μm اپ اسٹریم کی ضرورت ہے)
--آپریٹنگ پریشر کی حد: 0.1~1.0 MPa؛ برسٹ پروف پریشر 1.5 ایم پی اے
-- آپریٹنگ محیطی درجہ حرارت: -5 ~ 60 ℃ (پیالے کے اندر کوئی برف نہیں بنتی)
- ڈرین کنفیگریشن: معیاری طور پر دستی ڈرین؛ لاحقہ کے ذریعے آٹو ڈرین اختیاری -D
2.فل سیریز فلو اور ڈائمینشن پیرامیٹر ٹیبل
|
ماڈل کوڈ |
زیادہ سے زیادہ بہاؤ (L/منٹ) |
پورٹ تھریڈ کا سائز |
خالص وزن (کلوگرام) |
مائع اسٹوریج والیوم (cm³) |
|
20 |
300 |
1/8" 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4" 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4"، 3/8"، 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4" 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1" 1.5" |
3.4 |
— |
| 80D |
11000 |
1.5" |
4.7 |
— |
| 90D |
14500 |
1.5" 2" |
5.0 |
— |
1. فلٹریشن گریڈ میچنگ اسکیم
-- عام عام نیومیٹک سرکٹس: AFF (1μm موٹے فلٹر) → پریشر ریگولیٹر → چکنا کرنے والا
-- تیل سے پاک صحت سے متعلق آٹومیشن کا سامان: AFF → AM (0.1μm آئل مسٹ سیپریٹر) → ٹرمینل کا سامان
-- انتہائی اعلیٰ صفائی کا سیمی کنڈکٹر / آپٹیکل عمل: AFF → AM → AMD (0.01μm الٹرا فائن فلٹر)
2. فلو مارجن کا حساب کتاب
- کل سسٹم زیادہ سے زیادہ ہوا کی کھپت سے 1.2~1.5 گنا زیادہ درجہ بندی کے بہاؤ کے ساتھ ماڈل منتخب کریں۔ اوورلوڈ فلو فلٹریشن کی کارکردگی کو کافی حد تک کم کر دے گا اور دباؤ میں کمی کو بڑھا دے گا۔
3. ڈرین موڈ کا انتخاب
-- 24 گھنٹے بغیر توجہ کے مسلسل پیداوار، زیادہ کنڈینسیٹ پیداوار: منتخب کریں -D آٹو ڈرین ورژن
- وقفے وقفے سے کم تعدد کا سامان: معیاری دستی ڈرین کی قسم کافی ہے۔
4. پورٹ میچنگ کا اصول
- مین پائپ لائن قطر کے ساتھ مستقل فلٹر پورٹ سائز؛ اضافی دباؤ کی کمی کو روکنے کے لیے قطر کو کم کرنے/بڑھانے سے گریز کریں۔
--جنرل انڈسٹریل آٹومیشن: CNC مشین ٹولز، ایئر سلنڈر، سولینائڈ والو فرنٹ اینڈ واٹر اینڈ آئل ہٹانا
-- فوڈ اینڈ فارماسیوٹیکل مینوفیکچرنگ: مصنوعات کی آلودگی سے بچنے کے لیے تیل سے پاک صاف ہوا کا ذریعہ
- 3C الیکٹرانکس اور کوٹنگ ورکشاپس: سطح کوٹنگ کے نقائص اور صحت سے متعلق اجزاء کی آلودگی کو روکنے کے لیے تیل کی دھند کو ختم کریں
-- ایئر کمپریسر پوسٹ ٹریٹمنٹ سسٹم: ہوا کی مجموعی پاکیزگی کو اپ گریڈ کرنے کے لیے فریج / جذب ایئر ڈرائر کے ساتھ جھرنا۔
|
موازنہ آئٹم |
اے ایف ایف مین لائن موٹے فلٹر |
AM آئل مسٹ سیپریٹر فائن فلٹر |
| فلٹریشن صحت سے متعلق |
1μm، پانی کی بوندوں اور بڑے ٹھوس ذرات کو ہٹاتا ہے۔ |
0.1μm، سرشار مائیکرو آئل مسسٹ علیحدگی |
| آؤٹ لیٹ بقایا تیل |
تیل کی علیحدگی کا کوئی فنکشن نہیں۔ |
≤1mg/m³ انتہائی کم بقایا تیل کا ارتکاز |
| تنصیب کی پوزیشن |
ایئر کمپریسر کے بعد پہلا مرحلہ، ایئر سرکٹ کا سب سے آگے |
AFF موٹے فلٹر کے بعد، صحت سے متعلق ٹرمینل کے سامان سے پہلے |
| بنیادی فنکشن |
پرائمری پری فلٹریشن، نیچے کی طرف ٹھیک فلٹر عناصر کی حفاظت |
ثانوی صحت سے متعلق صاف، تیل سے پاک صاف کمپریسڈ ہوا کی فراہمی |
SOLH AFF 1μm مین لائن موٹے فلٹر اور AM 0.1μm آئل مسٹ سیپریٹر مکمل 300~14500 L/min فلو رینج کے ساتھ ماڈیولر کیسکیڈ ایئر پیوریفیکیشن یونٹس، ویژول کلاگ انڈیکیٹر اور آپشنل آٹو ڈرین، ISO8573-1 کی تعمیل کرتے ہوئے، میڈیکل آئل کے لیے عام، الیکٹرونک آئل اور سپنائی کے معیار کے مطابق علاج
