برانڈ:SOLH by Richge Technology (睿其格科技)

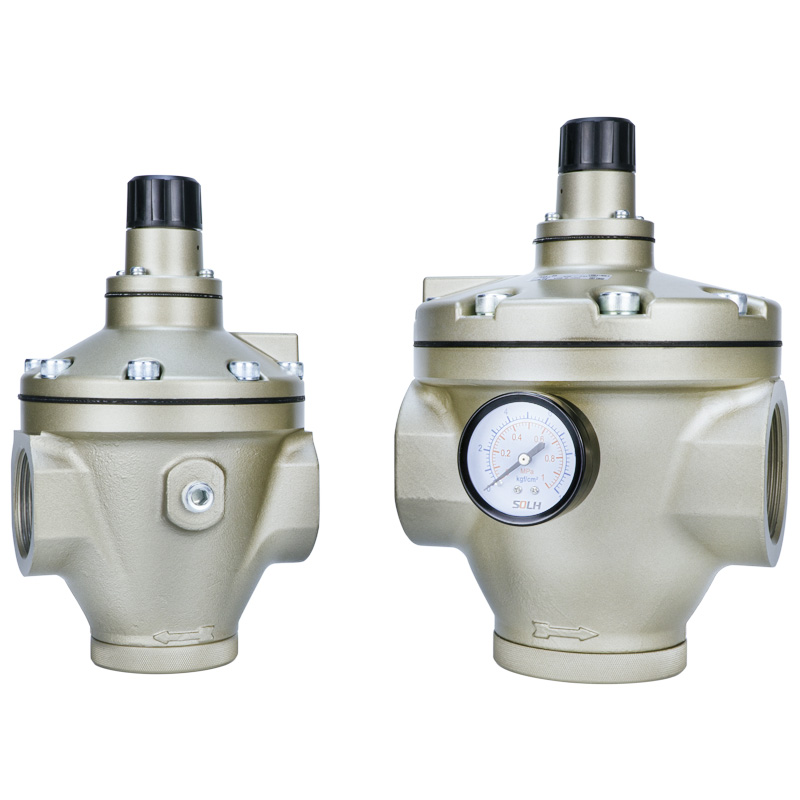

SOLH AR پائلٹ آپریٹڈ ریگولیٹرز AR425/435/625/635/825/835/925/935 مکمل ماڈل کا احاطہ کرتے ہیں۔ اندرونی پائلٹ ریلیف ڈھانچے کو اپناتے ہوئے، یہ سلسلہ درمیانے درجے کے ہائی پریشر، بڑے بہاؤ، لمبی دوری اور اعلیٰ درستگی والی مین ایئر پائپ لائنوں کو نشانہ بناتا ہے۔ معیاری ڈائریکٹ ایکٹنگ ریگولیٹرز کے مقابلے میں، یہ اعلیٰ ریگولیٹنگ درستگی، بڑا تھرو پٹ اور مضبوط اینٹی پریشر اتار چڑھاؤ کی کارکردگی فراہم کرتا ہے۔
ساخت: اندرونی پائلٹ ریلیف کی قسم مسلسل خون بہنے والی پائلٹ ہوا کے ساتھ
1 .انلیٹ کمپریسڈ ہوا مین فلو چینل اور آزاد پائلٹ کنٹرول سرکٹ میں تقسیم ہو جاتی ہے۔
2. پائلٹ ہوا کا دباؤ مستحکم آؤٹ پٹ پریشر کے لیے مین سپول کے کھلنے کو ایڈجسٹ کرنے کے لیے ڈایافرام کو دھکیلتا ہے۔
3. بلٹ ان ریلیف فنکشن مسلسل آؤٹ لیٹ پریشر کو برقرار رکھنے کے لیے اضافی ثانوی دباؤ کو خود بخود ختم کر دیتا ہے۔
4. تقریباً 5 L/منٹ پر ہوا کا مسلسل بہاؤ انتہائی تیز رسپانس اور شاندار ریگولیٹنگ درستگی کو یقینی بناتا ہے۔
1. بڑے بہاؤ اور ہائی پریشر کی درجہ بندی
زیادہ سے زیادہ ورکنگ پریشر 1.5 MPa پروف پریشر کے ساتھ 1.0 MPa تک پہنچ جاتا ہے۔ پورٹ سائز 1/4" سے لے کر 2" تک، فیکٹری مین ٹرنک لائنوں اور سنٹرلائزڈ ایئر سپلائی سسٹم سے بالکل مماثل ہے۔
2. الٹرا ہائی ریگولیٹنگ صحت سے متعلق
Hysteresis ≤0.02 MPa اور دہرانے کی صلاحیت ≤0.01 MPa۔ انلیٹ پریشر کی تیز تبدیلیوں یا فوری بہاؤ میں اضافے کے باوجود آؤٹ پٹ پریشر مستحکم رہتا ہے۔
3. ایک جیسے جسم کے اندر دوہری دباؤ کی حد
3.1 لاحقہ 25 ماڈل: عام ہائی پریشر صنعتی ایپلی کیشنز کے لیے 0.05–0.83 MPa
3.2 لاحقہ 35 ماڈل: 0.02–0.20 MPa کم دباؤ کے درست کنٹرول کے منظرناموں کے لیے
4. انٹیگریٹڈ خودکار اوور پریشر ریلیف
کسی اضافی بیرونی ریلیف والو کی ضرورت نہیں ہے۔ بلٹ ان ریلیف ڈھانچہ دباؤ کی پیداوار کو مستحکم کرتا ہے اور نیچے کی طرف نیومیٹک اجزاء پر دباؤ کے اثرات کو روکتا ہے۔
5. مستحکم، دیکھ بھال کے موافق تعمیر
آپریٹنگ درجہ حرارت -5℃ سے +60℃ تک ہے۔ ڈائی کاسٹ ایلومینیم الائے باڈی چکنا فری آپریشن اور صوابدیدی بڑھتے ہوئے واقفیت کی حمایت کرتی ہے۔
|
موڈl |
پورٹ سائز |
سایڈست دباؤ کی حد |
خالص وزن |
| اے آر 425 / اے آر 435 |
1/4" 3/8" |
0.05–0.83 MPa / 0.02–0.20 MPa |
0.7 کلوگرام |
| اے آر 625 / اے آر 635 |
1/2" 3/4" |
0.05–0.83 MPa / 0.02–0.20 MPa |
1.1 کلوگرام |
| AR825 / AR835 |
1" 1-1/4" |
0.05–0.83 MPa / 0.02–0.20 MPa |
2.5 کلوگرام |
| AR925 / AR935 |
1-1/2"، 2" |
0.05–0.83 MPa / 0.02–0.20 MPa |
4.5 کلوگرام |
1. قابل اطلاق میڈیم: خشک یا چکنا ہوا کمپریسڈ ہوا
2. زیادہ سے زیادہ داخلی دباؤ: 1.0 ایم پی اے
3. مسلسل خون کا استعمال: تقریبا. 5 L/منٹ (ANR)
4. معیاری گیج پورٹ: 1/4" تھریڈ
5. ساخت کی قسم: اندرونی پائلٹ، مسلسل خون کے ساتھ ریلیف ڈیزائن
1. فیکٹری مین ایئر پائپ لائنز اور سنٹرلائزڈ ایئر سپلائی سٹیشن
2. بڑے بہاؤ کا سامان جو بڑے بور کے سلنڈرز، ایئر موٹرز، ہوا اڑانے اور خشک کرنے والے آلات سے لیس ہے
3. پریسجن نیومیٹک کنٹرول: ٹیسٹنگ فکسچر، پوزیشننگ کا سامان، ٹینشن کنٹرول اور ہائیڈرولک پریس
4. شدید دباؤ کے اتار چڑھاؤ اور لمبی دوری کی ہوا کی ترسیل کے ساتھ پائپ لائنز
5. ہائی پریشر ایئر ٹینک سے درمیانے دباؤ کے پیداواری آلات تک دو مرحلے کے دباؤ میں کمی کے نظام
اے آر پائلٹ سیریز اندرونی ریلیف پائلٹ ڈھانچہ، بڑے بہاؤ کی گنجائش، اعلیٰ درستگی، دوہری سلیکٹ ایبل پریشر رینجز اور مستقل آٹو بلیڈ فنکشن کو مربوط کرتی ہے۔ یہ مین ایئر ٹرنک، ہائی فلو آلات اور ہائی پریسجن ہائی پریشر نیومیٹک سرکٹس کے لیے زیادہ سے زیادہ پریشر ریگولیٹ کرنے کے حل کے طور پر کام کرتا ہے۔
1. ڈائریکٹ ایکٹنگ اے آر (AR20~60): چھوٹا بہاؤ، کم لاگت، چھوٹے برانچ سرکٹس کے لیے معیاری ریگولیٹنگ درستگی
2. پائلٹ AR (AR425~935): درمیانے سے بڑے بہاؤ، اعلیٰ درستگی، فیکٹری مین ایئر پائپ لائنز کے لیے وقف
3. VEX1 سیریز: انتہائی بڑے تھرو پٹ، 3-پورٹ ایگزاسٹ ڈیزائن، ملٹی اسٹیج پریشر ایڈجسٹمنٹ اور انتہائی تیز ریلیف کارکردگی
