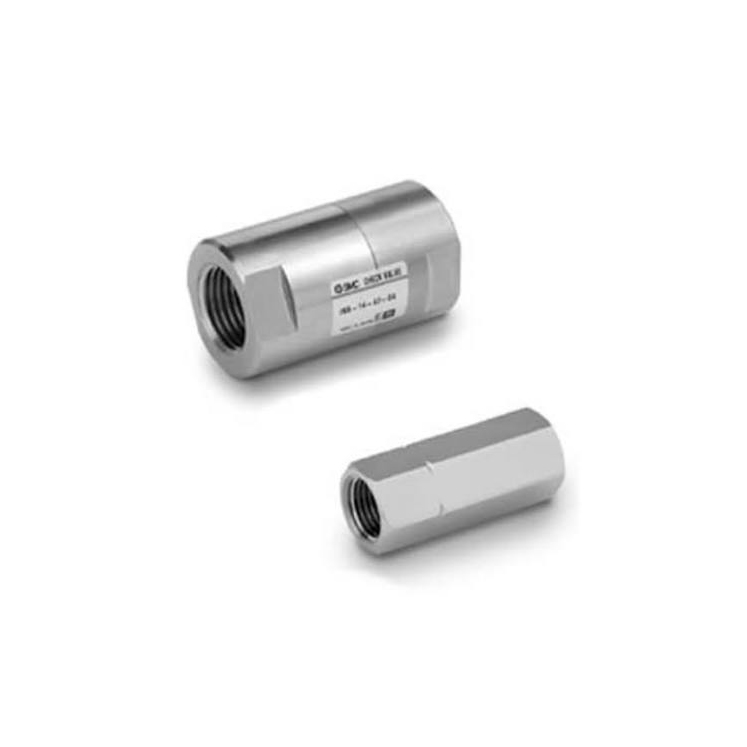

XTO674 / INA14 سیریز لو کریکنگ پریشر چیک والو

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH XTO674 اور INA14 سیریز ایک جیسے پروڈکٹ پلیٹ فارم کا اشتراک کرتے ہیں، جس میں انتہائی کم کریکنگ پریشر اور کمپریسڈ ہوا اور پانی کے لیے دوہری درمیانی مطابقت ہے۔ یہ تھریڈڈ ان لائن چیک والوز ویکیوم سرکٹس اور عام نیومیٹک سسٹمز میں ریورس بہاؤ کو روکنے کے لیے بڑے پیمانے پر لاگو ہوتے ہیں، جو کم دباؤ والے مائع اور پانی کی پائپ لائنوں کے لیے بھی موزوں ہیں۔ XTO674 کم درجہ حرارت کے کام کرنے والے حالات پر توجہ مرکوز کرتا ہے، جبکہ INA14 معیاری اور سنکنرن مزاحم صنعتی منظرناموں کا احاطہ کرتا ہے۔

 ماڈل کوڈ کی درجہ بندی اور نام دینے کا اصول

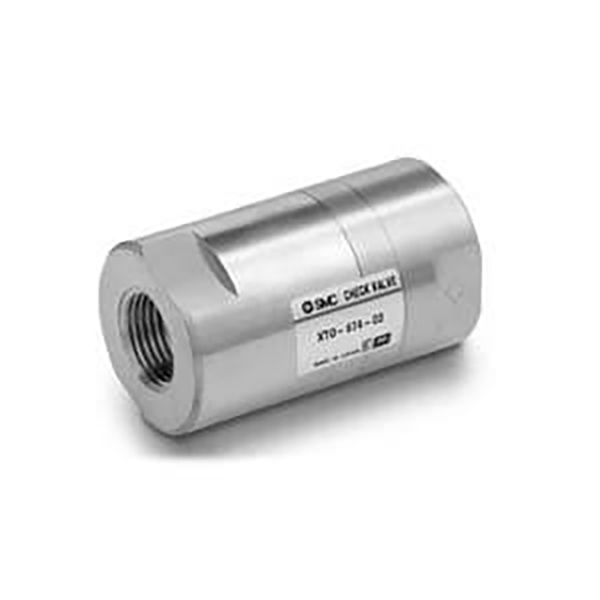

     --XTO674: پیتل کا جسم، کم درجہ حرارت مزاحم ورژن (-30℃ کم از کم آپریٹنگ درجہ حرارت)

     -- INA14: معیاری سیریز، اختیاری پیتل / SUS304 سٹینلیس سٹیل باڈی، عام درجہ حرارت کی حد (-5℃ کم از کم)

     -- پورٹ سائز لاحقہ تعریف: 01 = Rc1/8" 02 = Rc1/4" 03 = Rc3/8" 04 = Rc1/2"

 مشترکہ یونیورسل تکنیکی وضاحتیں

     -- کریکنگ پریشر: 0.01 MPa (0.1 بار)، انتہائی کم تھریشولڈ ویکیوم اور کم پریشر سرکٹس کے لیے مثالی

     -- زیادہ سے زیادہ ثبوت دباؤ: 1.0 ایم پی اے

     - قابل اطلاق میڈیا: کمپریسڈ ہوا، پانی، غیر جانبدار انرٹ گیس اور غیر جانبدار مائع

  1. آپریٹنگ درجہ حرارت کی حد

     --XTO674: -30℃ ~ +80℃ (کریوجینک مزاحم)

     -- INA14: -5℃ ~ +80℃

  2. اختیاری مہر مواد

     --NBR (معیاری): ہوا اور صاف پانی کے لیے، قابل اطلاق درجہ حرارت -5 ~ 60℃

     --FKM: تیل مزاحم اور اعلی درجہ حرارت مزاحم، 80℃ تک

     --CR: ویدر پروف اور کھرچنے کے خلاف مزاحم، XTO674 سیریز کے لیے اختیاری

  3. والو جسم کے مواد کے اختیارات

     --XTO674: صرف پیتل کا ٹھوس جسم

     -- INA14: پیتل / SUS304 سٹینلیس سٹیل (تمام کلیدی گیلے حصے سٹینلیس سٹیل)

عام ماڈل پیرامیٹر موازنہ جدول

بنیادی مصنوعات کے فوائد اور درخواست کی گنجائش

 1. انتہائی کم 0.01MPa کریکنگ پریشر

     --0.1MPa ویکیوم حالت کے تحت مستحکم کھلنا، ویکیوم کے نقصان اور سکشن کپ/ویکیوم جنریٹر کے بیک فلو سے مؤثر طریقے سے بچنا۔

  2. دو طرفہ قابل اعتماد سگ ماہی

     - ہموار آگے کا بہاؤ، صفر ریورس رساو؛ ویکیوم پمپ، سولینائیڈ والوز اور سلنڈرز کو ریورس پریشر بڑھنے سے ہونے والے نقصان سے بچاتا ہے۔

  3. منی ان لائن تھریڈڈ ڈھانچہ

     -- اضافی بڑھتے ہوئے بریکٹ کے بغیر نلیاں کے اندر براہ راست ان لائن انسٹال کیا گیا، کمپیکٹ تنگ سامان کی ترتیب کی جگہ پر بالکل فٹ۔

 4. دوہری میڈیم ایئر اینڈ واٹر یونیورسل ڈیزائن

     - اسپیئر پارٹس کی انوینٹری کی اقسام کو کم کرنے کے لیے خشک نیومیٹک سرکٹس اور کم پریشر مائع پانی کی پائپ لائنز دونوں کے ساتھ ہم آہنگ۔

 5. مکمل ویکیوم سسٹم کی مطابقت

     - ویکیوم ٹیسٹنگ کے آلات اور منفی دباؤ ویکیوم سرکولیشن لوپس کو پلس کرنے کے لیے موزوں ہے۔

تنصیب اور ماڈل کے انتخاب کے رہنما خطوط

  1.  بہاؤ کی سمت کا نشان: ایک تیر "→" والو کے جسم پر پرنٹ کیا جاتا ہے تاکہ درمیانے بہاؤ کی سمت کی نشاندہی کی جا سکے۔ ریورس تنصیب مکمل طور پر سیال گزرنے کو روک دے گی۔

  2. پورٹ سائز میچنگ: پائپ لائن کے قطر کے مطابق Rc1/8" ~ Rc1/2" منتخب کریں۔ Rc1/4" (لاحقہ 02) سب سے عام عمومی تصریح ہے۔

  3. میڈیا اور درجہ حرارت کے انتخاب کے قواعد

     -- کم درجہ حرارت / ویکیوم کام کرنے کے حالات → XTO674 سیریز کا انتخاب کریں۔

     --  عام کمرے کا درجہ حرارت ہوا اور صاف پانی → INA14 NBR مہر کے ساتھ
     -- تیل پر مشتمل میڈیا یا اعلی درجہ حرارت کا سیال → INA14 FKM فلورین ربڑ مہر کے ساتھ

  3. ویکیوم سسٹم تجویز کردہ لے آؤٹ

     --ویکیوم جنریٹر، فلٹر اور سکشن کپ کے درمیان چیک والو انسٹال کریں تاکہ ہوا کے بیک فلو کو روکا جا سکے اور وقفے وقفے سے آپریشن کے دوران ویکیوم ڈگری کو مستحکم رکھا جا سکے۔

SOLH انٹرچینج ایبلٹی ایڈوانٹیج

     XTO674 اور INA14 ایک جیسے مجموعی طول و عرض، تھریڈ پورٹ سائز اور بنیادی کارکردگی کے پیرامیٹرز کا اشتراک کرتے ہیں۔ دونوں سیریزوں کو پائپ لائن میں ترمیم کے بغیر سائٹ پر براہ راست کراس تبدیل کیا جا سکتا ہے، درآمد شدہ مساوی ماڈلز کے مقابلے میں اعلی قیمت کی کارکردگی فراہم کرتا ہے۔

ایک جملے کا خلاصہ

     الٹرا لو 0.01MPa کریکنگ پریشر کے ساتھ SOLH XTO674 / INA14 ان لائن تھریڈڈ چیک والو ڈوئل ایئر اینڈ واٹر میڈیا، اختیاری پیتل/سٹینلیس سٹیل باڈی اور ایک سے زیادہ سگ ماہی مواد کو سپورٹ کرتا ہے، جو ویکیوم، کرائیوجینک، جنرل نیومیٹک اور کم پریشر پائپ لائنوں کے لیے قابل اعتماد اینٹی بیک فلو تحفظ فراہم کرتا ہے۔
