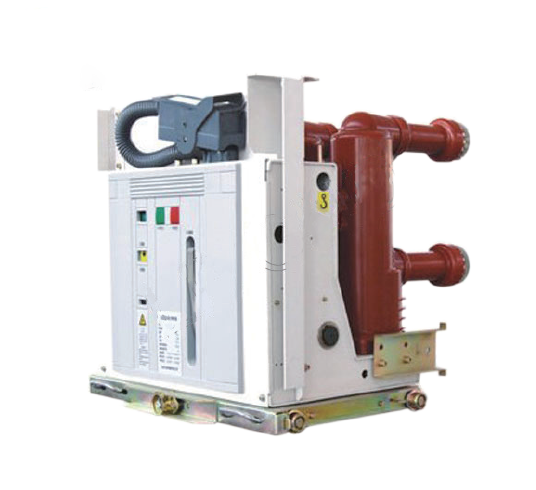

VSG-12 موصلیت کا سلنڈر واپسی کے قابل VCB سرکٹ بریکر

VSG-12 موصلیت کا سلنڈر واپسی کے قابل VCB سرکٹ بریکر

   ہم اپنے عظیم تجارتی اعلی معیار ، مسابقتی قیمت اور دھات سے منسلک برقی سوئچ گیئر ، ایل وی پاور ڈسٹری بیوشن کابینہ ، ہائی وولٹیج میٹل سے منسلک سوئچ گیئر کے لئے مثالی خدمت کے ل our اپنے امکانات کے درمیان ایک انتہائی اچھی حیثیت سے لطف اندوز ہوتے ہیں۔ مستقبل کا سامنا کرتے ہوئے ، ہم سالمیت ، احترام ، جدت ، جذبہ ، اور پیشہ ور ٹیم کی بنیادی اقدار کو برقرار رکھنا جاری رکھیں گے ، ہمیشہ کسٹمر مرکوز نقطہ نظر پر عمل پیرا ہوں گے ، اور اعلی معیار کی مصنوعات اور خدمات کے حامل عالمی صارفین کو واپس دیں گے۔ ہم ایک جدید طریقہ کار کے ساتھ مارکیٹ کی مجموعی ترقی کو اپنانے کے لئے اپنے بھرپور انسانی وسائل اور بہترین سائنسی تحقیقی حالات پر انحصار کرتے ہیں۔ ہم سب سے پہلے 'اہلیت ، ساکھ اور خدمت کے مقصد کو حاصل کرتے ہیں اور' ایکوئٹی اور باہمی فوائد کے تجارتی پرنسپلز پر عمل پیرا ہوتے ہیں۔ اور ہم ایک نئے اشارے کے ساتھ گھر اور بیرون ملک مختلف حلقوں کے دوستوں کے ساتھ مل کر تعاون کریں گے۔

انڈور انخلا کے قابل ویکیوم سرکٹ بریکر

  VSG-12 انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر (ABBR.: سرکٹ بریکر) تین فریج A.C. 50Hz ہے جس میں بجلی کی فراہمی کی تقسیم کا انڈور ریٹیڈ وولٹیج 12 کے وی سے لیس ہے۔ یہ پروڈکٹ GB1984-2003 (ہائی وولٹیج اے سی سرکٹ بریکر) ، جے بی 3855-1996 (3.6-4.5KV انڈور اے سی ہائی وولٹیج سرکٹ بریکر) ، DL403-2000 (12-40.5KV ہائی وولٹیج وولٹیج سرکٹ توڑنے والے کے آرڈر کے لئے تکنیکی شرائط) کے مطابق ہے۔ اے سی سرکٹ بریکر)۔ اس کا استعمال گرڈ آلات میں سامان کی حفاظت اور ان پر قابو پانے کے لئے کیا جاسکتا ہے اور صنعتی اور کان کنی کے انٹرپرائز کے متحرک ڈیزائن .یہ مختلف پراپرٹی کے ساتھ بوجھ اور بار بار آپریشن کے ل suitable موزوں ہے اور شارٹ سرکٹ موجودہ کو توڑنے کی کئی بار کارروائیوں کی صلاحیت کے ساتھ۔

انڈور انخلا کے قابل ویکیوم سرکٹ توڑنے والے تین فیز اے سی پاور سسٹم کے لئے موزوں ہیں جن میں 12 ~ 24KV اور تعدد 50/60Hz تک کی درجہ بندی والی وولٹیج ہے۔ وہ بجلی گھروں ، سب اسٹیشنوں ، پیٹروکیمیکلز ، میٹالرجی ، مینوفیکچرنگ اور دیگر صنعتوں ، ہوائی اڈوں ، رہائشی علاقوں وغیرہ میں بڑے پیمانے پر استعمال ہوتے ہیں ، خاص طور پر ایسے مواقع کے لئے جن کو ریٹیڈ موجودہ یا ملٹی سرکٹ شارٹ سرکٹ موجودہ میں کبھی کبھار چلانے کی ضرورت ہوتی ہے۔ یہ انڈور ایئر موصلیت والے سوئچ گیئر جیسے KYN28 یا AMS قسم میں انسٹال کیا جاسکتا ہے۔

  سرکٹ بریکر بالغ اے پی جی ٹکنالوجی سے بنا ہے۔ وی ڈی 4 ٹرمینل بفر کا اطلاق اس بات کو یقینی بناتا ہے کہ کسی بھی آپریٹنگ ماحول میں انڈور ٹرمینل زیادہ قابل اعتماد ہو۔ VD4 GB ، DL ، IEC ، DIN ، VDE اور دیگر جدید صنعتی ممالک کے معیارات کی ضروریات کو پوری طرح پورا کرسکتا ہے۔

ویکیوم سرکٹ بریکر بنیادی طور پر تین حصوں پر مشتمل ہے: ویکیوم آرک بجھانے والا چیمبر ، آپریٹنگ میکانزم ، بریکٹ اور دیگر اجزاء۔

1. ویکیوم آرک بجھانے والا چیمبر

مختلف قسم کے سوئچز کے مطابق ، بیرونی اسکرینوں کے ساتھ سیرامک ​​ویکیوم آرک بجھانے والے چیمبرز ، چھوٹے ویکیوم آرک بجھانے والے چیمبروں کے ساتھ انٹرمیڈیٹ مہر والے کپ کے سائز کے طول بلد مقناطیسی کھیتوں ، اور اندرونی مہر بند شیشے کے بلبلا آرک بجھانے والے چیمبرز ہیں۔ بنیادی ڈھانچہ مندرجہ ذیل ہے:

•  ایئر ٹائٹ موصلیت کا شیل air سیرامک ​​، شیشے یا مائکرو کرسٹل لائن شیشے کے ہوا سے چلنے والی موصلیت سلنڈر ، ایک متحرک اختتام کا احاطہ ، ایک مقررہ اختتام کا احاطہ ، اور ایک سٹینلیس سٹیل کی نالیوں والی پائپ پر مشتمل ایر ٹائٹ موصلیت کا نظام ایک ویکیوم مہر والا کنٹینر ہے۔ فضائی تقویت کو یقینی بنانے کے ل the ، سگ ماہی کی قسم میں سخت آپریٹنگ طریقہ کار کے علاوہ ، خود ہی مادے کو بھی چھوٹی سانس لینے اور اندرونی گیس کی رہائی کی ضرورت ہوتی ہے۔

• کنڈکٹو سسٹم ： یہ ایک مقررہ کنڈکٹو چھڑی ، ایک مقررہ چلانے والی آرک سطح ، ایک مقررہ رابطہ ، ایک متحرک رابطہ ، چلتی آرک سطح ، اور چلتی کنڈکٹو چھڑی پر مشتمل ہے۔ رابطے کے ڈھانچے کو تقریبا three تین اقسام میں تقسیم کیا جاسکتا ہے: بیلناکار رابطہ ، سرپل شکل کے ساتھ ٹرانسورس مقناطیسی فیلڈ سے رابطہ نالی مڑے ہوئے سطح ، اور طول البلد مقناطیسی فیلڈ سے رابطہ۔ فی الحال ، اس قسم کا آرک بجھانے والا چیمبر طولانی مقناطیسی فیلڈ ٹکنالوجی کو اپناتا ہے ، جس میں مضبوط اور مستحکم آرک بجھانے کی صلاحیت موجود ہے۔

• شیلڈنگ سسٹم ： شیلڈنگ کا احاطہ ویکیوم آرک بجھانے والے چیمبر میں ایک ناگزیر جزو ہے ، اور یہاں مختلف قسم کے شیلڈنگ کور موجود ہیں ، جیسے رابطہ نقطہ کے آس پاس کا مین شیلڈنگ کور ، کنکال پائپ شیلڈنگ کور ، اور وولٹیج برابر کرنے والے ڈھالنے کا احاطہ۔ مین شیلڈنگ کور کا کام مندرجہ ذیل ہے: arc آرک کے عمل کے دوران موصلیت کے شیل کی اندرونی دیوار پر مصنوعات کو چھڑکنے سے روکنے کے لئے ، اس طرح شیل کی موصلیت کی طاقت کو کم کرتا ہے۔ arc آرک بجھانے والے چیمبر میں بجلی کے فیلڈ کی تقسیم کی یکسانیت کو بہتر بنانا مقامی فیلڈ کی طاقت کو کم کرنے اور ویکیوم آرک کی منیٹورائزیشن کو فروغ دینے کے لئے فائدہ مند ہے جو چیمبر کو بجھانے والے آرک مصنوعات کو بجھاتا ہے اور آرک کی توانائی کو جذب کرنا آرک گیپ کی ڈیلیٹرک طاقت کی بازیابی کے لئے فائدہ مند ہے۔

2. آپریٹنگ میکانزم

مختلف قسم کے سرکٹ توڑنے والوں کے مطابق ، مختلف آپریٹنگ میکانزم استعمال کیے جاتے ہیں۔ عام آپریٹنگ میکانزم میں بہار آپریٹنگ میکانزم (VS1) ، مستقل مقناطیس آپریٹنگ میکانزم ، اور امتزاج آپریٹنگ میکانزم (VBD) شامل ہیں۔

دوسرے حصے: چیسیس گاڑیاں ، موصلیت بریکٹ ، انسولیٹر ، وغیرہ۔

ویکیوم سرکٹ توڑنے والوں کی خصوصیات کیا ہیں؟

• مضبوط توڑنے کی گنجائش ، 50ka تک ؛ فریکچر کے بعد ، دراڑوں کے درمیان میڈیم جلد صحت یاب ہوجاتا ہے اور میڈیم کو تبدیل کرنے کی ضرورت نہیں ہے۔
• رابطہ کھولنے کا فاصلہ چھوٹا ہے۔ 10KV ویکیوم سرکٹ بریکر کا رابطہ توڑنے کا فاصلہ صرف 10 ملی میٹر ہے۔ مطلوبہ آپریٹنگ پاور چھوٹی ہے ، کارروائی تیز ہے ، آپریٹنگ میکانزم کو آسان بنایا جاسکتا ہے ، اور خدمت کی زندگی کو بڑھایا جاسکتا ہے۔ عام طور پر ، تقریبا 20 20 سال تک بحالی کی ضرورت نہیں ہے۔
• مختصر آرک بجھانے کا وقت ، کم آرک وولٹیج ، کم آرک توانائی ، کم رابطے میں کمی ، اور متعدد رکاوٹیں۔
• موبائل گائیڈ راڈ میں چھوٹی جڑتا ہے اور یہ اکثر آپریشن کے لئے موزوں ہے۔
•  جب سوئچ کو چلاتے ہو تو ، ایکشن شور کم ہوتا ہے ، جس سے یہ شہری استعمال کے ل suitable موزوں ہوتا ہے۔
• آرک بجھانے یا موصلیت کا میڈیا تیل کا استعمال نہیں کرتا ہے ، اور آگ یا دھماکے کا خطرہ نہیں ہے۔
• رابطہ سر ایک مکمل مہر بند ڈھانچہ ہے ، جو نمی ، دھول اور نقصان دہ گیسوں کے اثر و رسوخ کی وجہ سے اس کی کارکردگی کو کم نہیں کرے گا۔ قابل اعتماد آپریشن اور مستحکم آن آف کارکردگی۔ ایک آزاد جزو کے طور پر ، آرک بجھانے والا چیمبر انسٹال کرنا اور ڈیبگ کرنا آسان ہے۔
• ویکیوم سرکٹ بریکر کی خدمت زندگی کے دوران ، رابطے کے حصے میں بحالی اور معائنہ کی ضرورت نہیں ہے۔ یہاں تک کہ اگر دیکھ بھال اور معائنہ کیا جائے تو ، مطلوبہ وقت بہت کم ہے۔
• آرک کو بند کنٹینر میں بجھایا جاتا ہے ، اور آرک اور گرم گیس بے نقاب نہیں ہوتی ہے۔
• تقسیم کے نیٹ ورکس کی درخواست کی ضروریات کے لئے موزوں ایک سے زیادہ ریکلوسنگ افعال سے لیس ہے

فائدہ:

• سادہ ڈھانچہ
• انتہائی کم مزاحم ویکیوم انٹرپٹر کے مطابق ڈھال لیں
• موافقت کی اصلاح اور ماڈیولر بہار آپریشن میکانزم
• بار بار کارروائیوں کے لئے موزوں ہے
• مفت دیکھ بھال ، طویل خدمت زندگی
• انتہائی قابل اعتماد کارکردگی

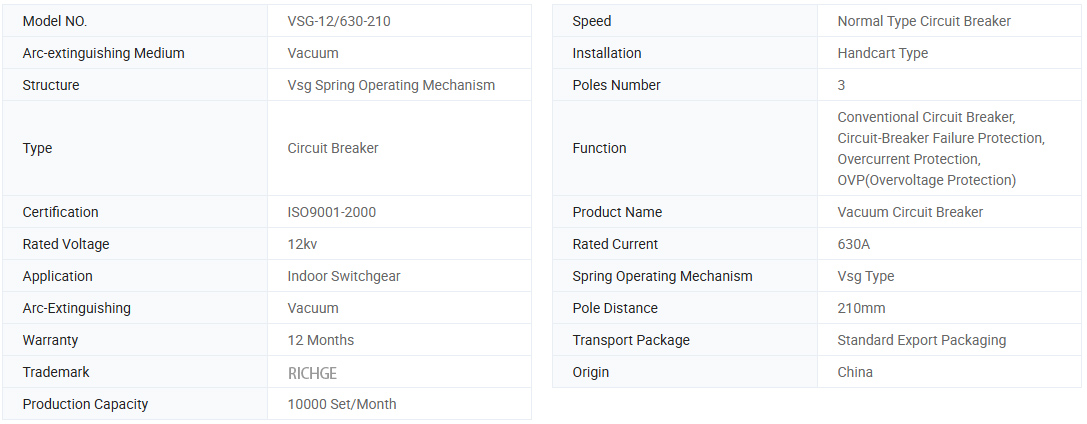

بنیادی معلومات۔

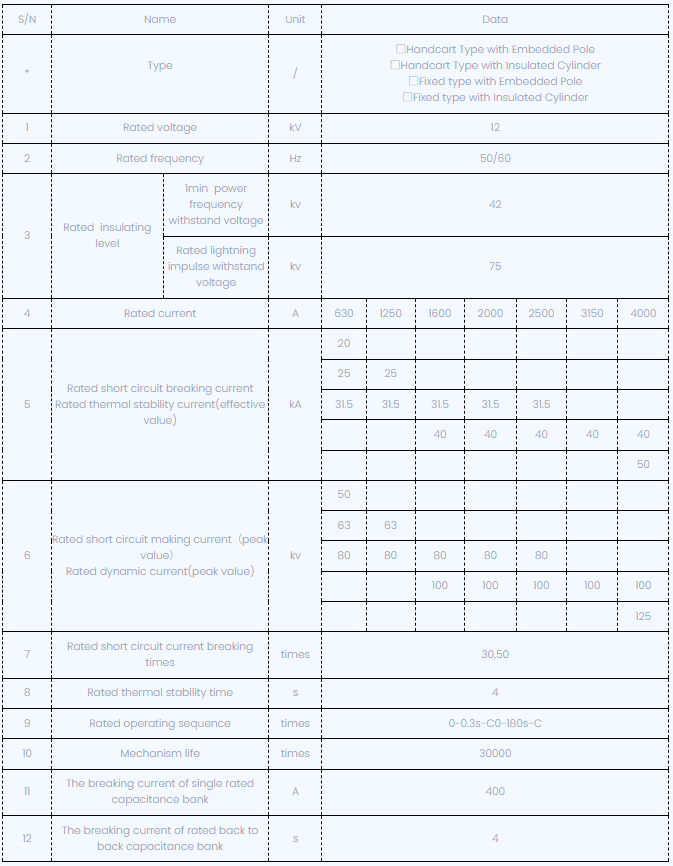

تکنیکی پیرامیٹرز

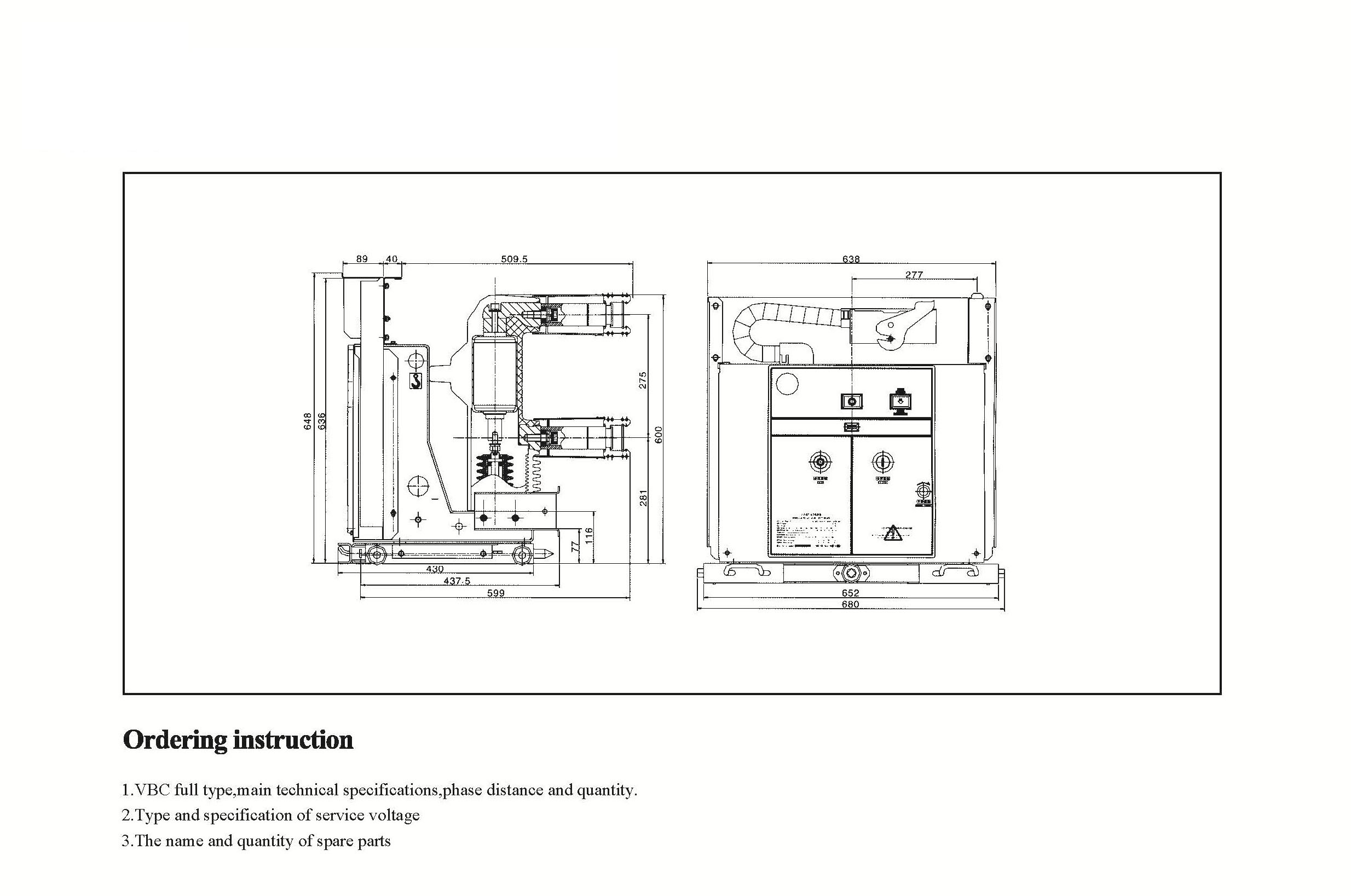

تکنیکی ڈرائنگ

ہائی وولٹیج ویکیوم سرکٹ بریکر (VCB) کے لئے خدمت کا ماحول

a) ہوا کا درجہ حرارت: سب سے زیادہ درجہ حرارت: +40ºC ؛ سب سے کم درجہ حرارت: -25ºC

ب) نمی: ماہانہ اوسط نمی 95 ٪ ہے۔ روزانہ اوسط نمی 90 ٪ ہے۔

ج) اونچائی: زیادہ سے زیادہ تنصیب کی اونچائی: 2500 میٹر

د) واضح طور پر کوئی محیطی ہوا نہیں ہے جو سنکنرن اور آتش گیر گیسوں ، بھاپ وغیرہ کے ذریعہ آلودہ ہے۔

سوالات

س: کیا میں آپ کی مصنوعات کی قیمتیں لے سکتا ہوں؟

A: خوش آمدید۔ براہ کرم ہمیں یہاں انکوائری بھیجنے کے لئے آزاد محسوس کریں۔ ہم 24 گھنٹوں کے اندر آپ کو جواب دیں گے۔

س: کیا میں بلک آرڈر سے پہلے نمونہ حاصل کرسکتا ہوں؟

A: ہاں ، ہم معیار کی جانچ اور جانچ پڑتال کے نمونے کے آرڈر کا خیرمقدم کرتے ہیں۔ مکسڈ نمونے قابل قبول ہیں۔

س: کیا ہم مصنوعات پر اپنا لوگو/ کمپنی کا نام پرنٹ کرسکتے ہیں؟

A: ہاں ، یقینا ، ہم OEM کو قبول کرتے ہیں ، پھر آپ کو ہمیں برانڈ کی اجازت فراہم کرنے کی ضرورت ہے

س: کیا آپ مصنوع کی تخصیص کو قبول کرتے ہیں؟

A: ہاں ، یقینا ، براہ کرم مخصوص ڈرائنگ یا پیرامیٹرز فراہم کریں ، ہم تشخیص کے بعد آپ کا حوالہ دیں گے

س: لیڈ ٹائم کیا ہے؟

ج: لیڈ ٹائم کا انحصار آرڈر کی گئی مقدار پر ہوتا ہے ، عام طور پر ادائیگی وصول کرنے کے بعد 7-20 دن کے اندر۔

س: آپ کی تجارتی شرائط کیا ہیں؟

A: ہم EXW ، FOB ، CIF ، FCA ، وغیرہ کو قبول کرتے ہیں۔

س: آپ کی ادائیگی کا طریقہ کیا ہے؟

A: ہم T/T ، ویسٹرن یونین ، پے پال ، اٹک میں اٹل L/C ، وغیرہ کو قبول کرتے ہیں۔

س: کیا آپ تیار شدہ مصنوعات کا معائنہ کرتے ہیں؟

A: ہاں ، پیداوار اور تیار شدہ مصنوعات کا ہر قدم شپنگ سے قبل کیو سی کے محکمہ کے ذریعہ معائنہ کیا جائے گا۔ اور ہم شپمنٹ سے پہلے آپ کے حوالہ کے لئے سامان کے معائنے کی رپورٹیں فراہم کریں گے

س: فروخت کے بعد معیار کے مسائل کو کیسے حل کیا جائے؟

ج: معیاری مسائل کی تصاویر لیں اور ہماری جانچ پڑتال اور تصدیق کے ل us ہمیں بھیجیں ، ہم 3 دن کے اندر آپ کے لئے ایک مطمئن حل بنائیں گے۔
