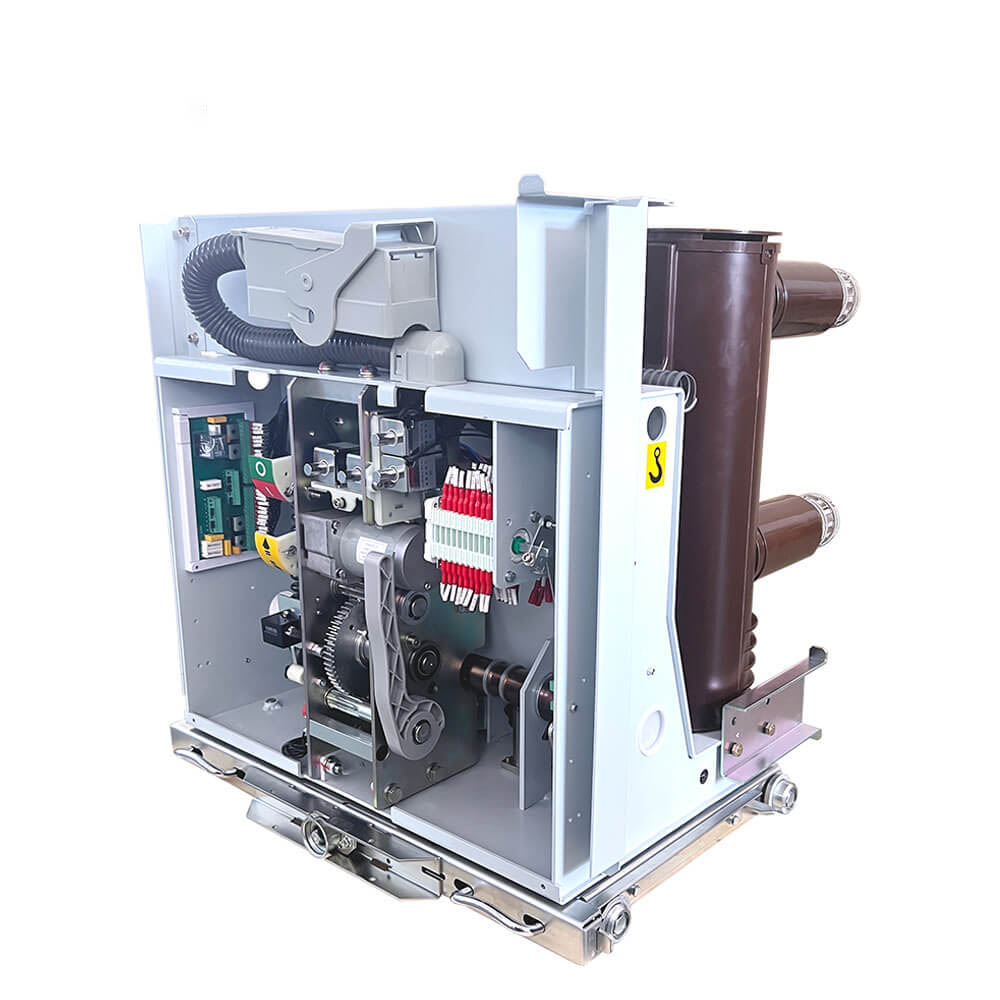

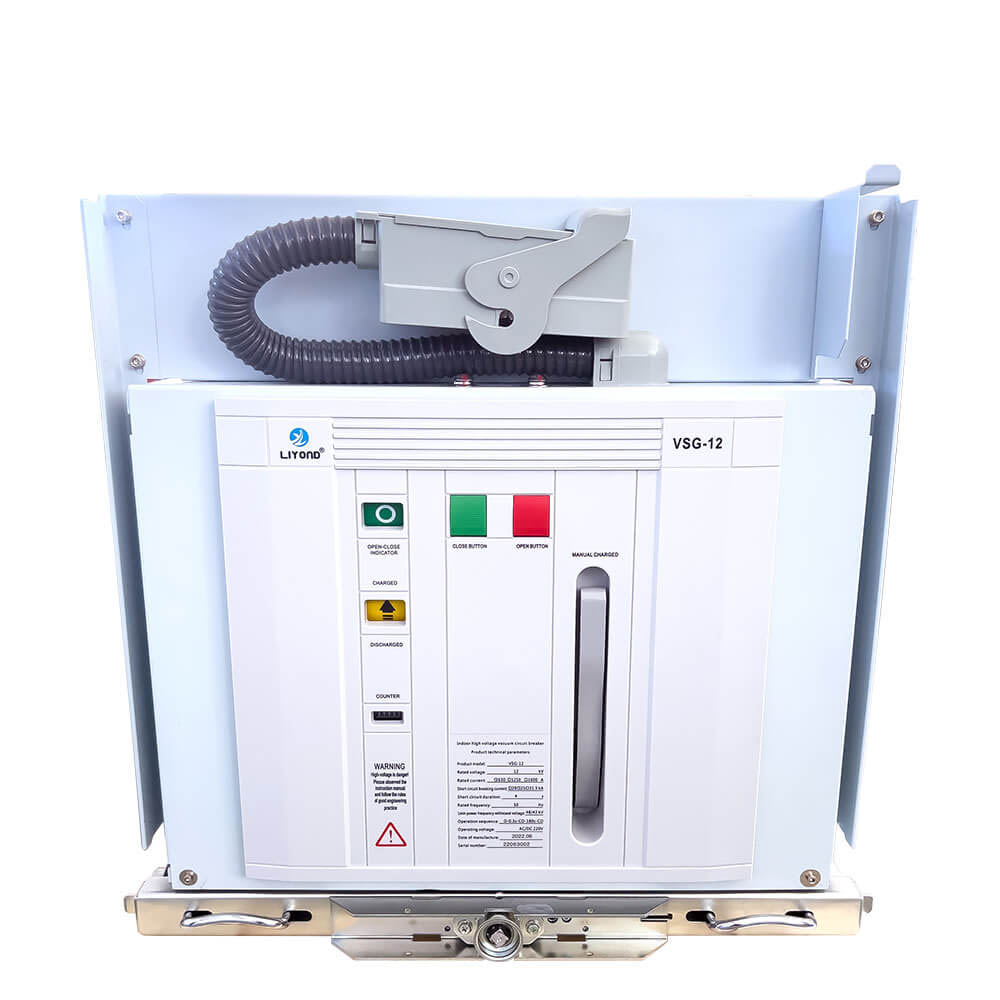

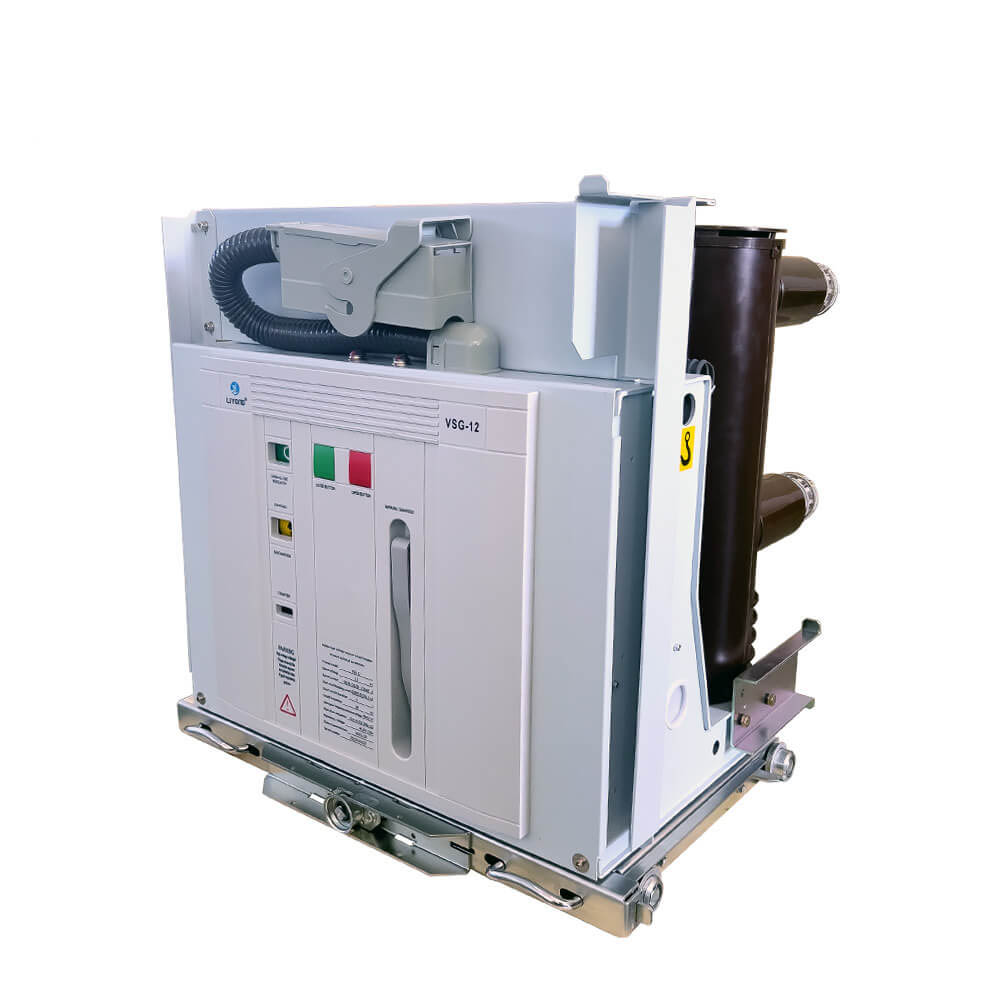

10KV 12KV میڈیم وولٹیج ہینڈ کارٹ ٹائپ VCB کے ساتھ موصل ٹیوب کے ساتھ کنڈکٹو حصوں کے ساتھ

Model:VSG-12/630-210
VSG-12 ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر 12KV پاور سسٹم کے اندر انڈور سوئچ گیئر ایپلی کیشنز میں استعمال کے لئے ڈیزائن کیا گیا ہے جس میں تین فیز AC 50Hz ریٹیڈ وولٹیج ہے۔ یہ بجلی کی تقسیم کے سازوسامان اور صنعتی سہولیات کے لئے ایک اہم حفاظتی اور کنٹرول یونٹ کے طور پر کام کرتا ہے۔ یہ سرکٹ بریکر ایسے ماحول کے ل suitable موزوں ہے جس میں ریٹیڈ کرنٹ پر بار بار آپریشن کی ضرورت ہوتی ہے یا متعدد بار شارٹ سرکٹ کے دھاروں میں خلل ڈالنے کی صلاحیت کی ضرورت ہوتی ہے۔ سرکٹ بریکر میں ایک ماڈیولر ڈیزائن شامل ہے ، جہاں آپریٹنگ میکانزم اور سرکٹ بریکر باڈی الگ الگ ہے ، جس سے فوری تبدیلی اور اسمبلی کی اجازت ملتی ہے۔ VSG ویکیوم سرکٹ بریکر ایک نیا انڈور سوئچ گیئر ہے۔ یہ بنیادی طور پر تین فیز اے سی پاور سسٹم کے لئے استعمال ہوتا ہے جس میں 12KV کی درجہ بندی والی وولٹیج اور 50-60Hz کی درجہ بندی کی تعدد ہے۔ اس میں کمپیکٹ ڈھانچے ، اعلی وشوسنییتا ، چھوٹے آپریشن کمپن اور آسان بحالی کے فوائد ہیں۔ یہ بجلی کے پودوں ، اسٹیل ملوں ، دھات کاری ، پیٹرو کیمیکل ، نقل و حمل ، عمارتوں اور دیگر صنعتی اور کان کنی کے کاروباری اداروں میں بڑے پیمانے پر استعمال کیا جاسکتا ہے۔ ہائی وولٹیج موٹروں ، ٹرانسفارمرز ، لائن غلطیوں اور دیگر بوجھ کی حفاظت کے لئے سوئچ گیئر کے طور پر۔

10KV 12KV میڈیم وولٹیج ہینڈ کارٹ ٹائپ VCB کے ساتھ موصل ٹیوب کے ساتھ کنڈکٹو حصوں کے ساتھ

     وی ایس جی ٹائپ انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر تین فیز اے سی 50Hz اور 7.2KV-40.5KV کے درجہ بند وولٹیج کے ساتھ بجلی کے نظام میں مختلف فطرت کے مختلف بوجھ اور بار بار کام کرنے کے لئے موزوں ہے۔ اور سب اسٹیشنوں میں بجلی کے سامان کا تحفظ اور کنٹرول۔ یہ KYN28A اور دیگر وسط ماونٹڈ ہینڈ کارٹ قسم کے سوئچ گیئر سے لیس ہوسکتا ہے ، اور XGN فکسڈ سوئچ گیئر سے بھی لیس ہوسکتا ہے۔

     وی ایس جی ٹائپ انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر قومی معیاری جی بی 1984 "اے سی ہائی وولٹیج سرکٹ بریکر" ، جے بی/ٹی 3855 “3.6 ~ 40.5KV انڈور اے سی ہائی ولٹیج وولٹیج سرکٹ بریکر" اور آئی ای سی 60056 “ہائی وولٹیج اے سی سرکٹ توڑنے والا" کے ساتھ تعمیل کرتا ہے۔ "10-35KV انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر کو تکنیکی حالات کا حکم دیتے ہوئے ملیں"۔ اس میں چھوٹے سائز ، ہلکے وزن کے فوائد ہیں ، جو بار بار آپریشن کے لئے موزوں ہیں اور بغیر دیکھ بھال کے مداخلت کرتے ہیں ، اور 3KV-40.5KV تقسیم نیٹ ورک میں زیادہ مقبول استعمال ہوتا ہے۔

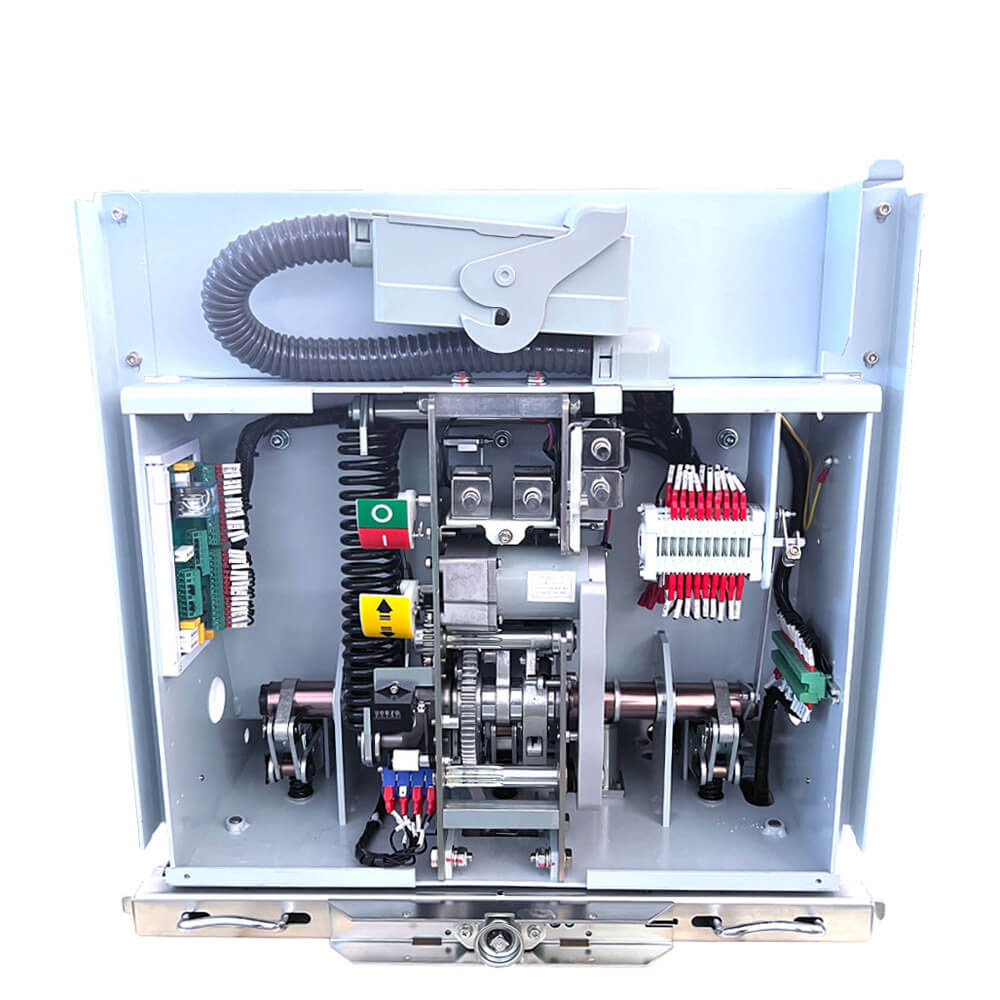

    وی ایس جی میکانزم ٹرانسمیشن لنک کو کم کرنے اور ٹرانسمیشن کی کارکردگی (کوئی قبضہ کنکشن نہیں) کو بہتر بنانے کے لئے تکلا کو براہ راست (فریم اسپنڈل ماڈیول میں) چلانے کے لئے ایک کیم (میکانزم کے بنیادی ماڈیول میں) استعمال کرتا ہے۔ مصنوعات کے توانائی کے ان پٹ کو کم کریں اور مصنوعات کی خدمت کی زندگی میں اضافہ کریں۔ مین سرکٹ ماڈیول انسٹال کریں ، یعنی ، ویکیوم سرکٹ بریکر کی بنیادی ترتیب کو مکمل کریں۔ اس کے بعد ہاتھ سے کرینکڈ سرکٹ بریکر کی تشکیل کو مکمل کرنے کے لئے چیسیس کار ماڈیول ، رابطہ بازو ، رابطہ ، اور موصل آستین انسٹال کریں۔


تکنیکی خصوصیات

1. چین میں بلٹین ٹائپ ہینڈکارٹ کی پہلی نسل آزاد دانشور حقوق کے ساتھ۔ اس میں ایک پختہ ٹیکنالوجی اور اعلی قیمت/کارکردگی کا تناسب پیش کیا گیا ہے۔

2. کلیدی حصے کامل لباس کے خلاف مزاحمت اور سنکنرن مزاحمت کے ساتھ نکل فاسفورس مصر چڑھانا چاہتے ہیں۔

3. کلیدی حصے خود تیار کیے گئے ہیں تاکہ مصنوعات کو ڈیزائن کی ڈیزائننگ کی ضرورت کو پورا کرنے کے ل. یقینی بنائیں

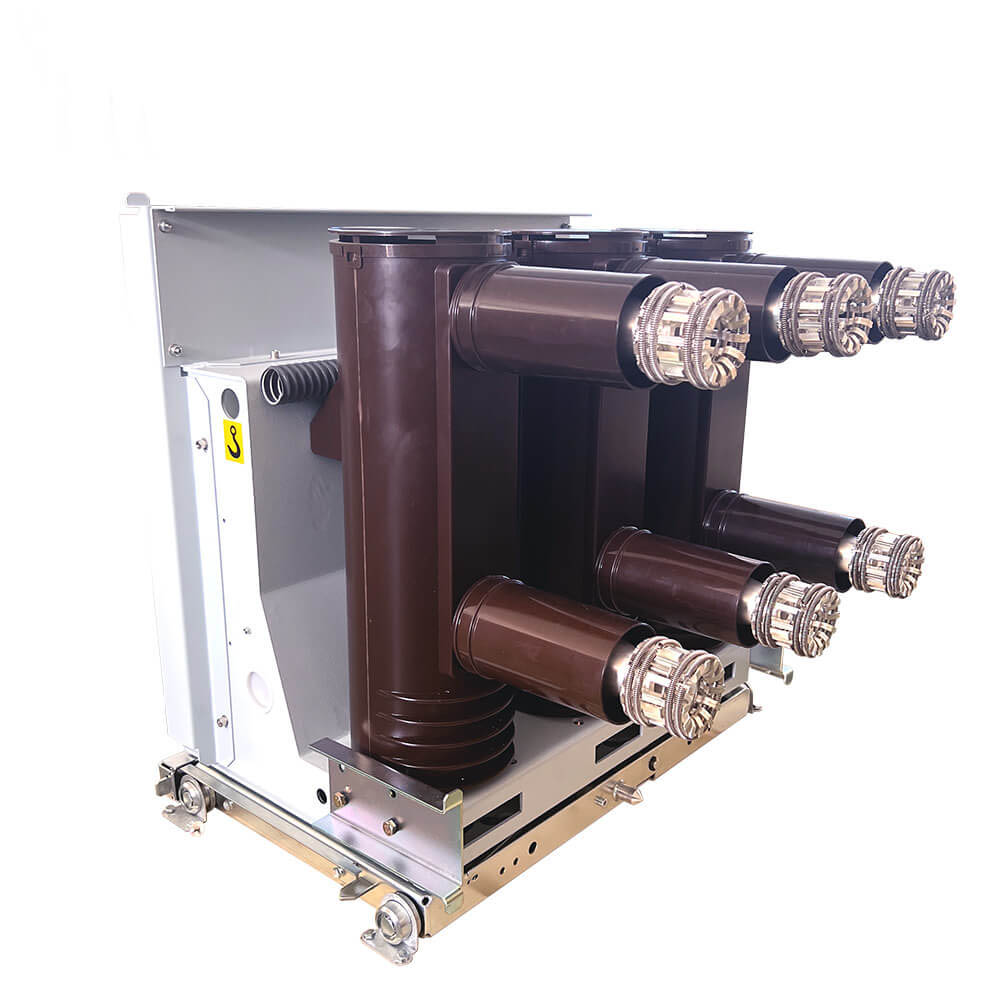

4. بیلناکار جامع موصلیت کے مین سرکٹ میں چھوٹی حجم ، بحالی سے پاک اور کچھ خدمت کی خصوصیات ہیں۔

کلیدی تکنیکی پیرامیٹرز:


· درجہ بند موصلیت کی سطح: 75KV

rated ریٹیڈ لائٹنگ تسلسل وولٹیج کا مقابلہ کریں: 42KV

· ریٹیڈ کرنٹ: 630a ، 1250a ، 1600a ، 2000a ، 2500a ، 3150a ، 5000a

short ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ: 25KA ، 31.5KA ، 40KA

rated ریٹیڈ شارٹ سرکٹ میکنگ کرنٹ (چوٹی): 63KA ، 80KA ، 100KA

short ریٹیڈ شارٹ سرکٹ کی مدت: 4 سیکنڈ

rated ریٹیڈ آپریٹنگ تسلسل: O-0.3S-CO-180S-CO یا O-180S-CO-180S-CO (40KA)

· ریٹیڈ سنگل/بیک ٹو بیک بیک کیپسیٹر بینک بریکنگ کرنٹ: 630a/400a

short ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ پر آپریشنز کی تعداد

· اختتامی وقت: 30-70 ملی میٹر

· کھولنے کا وقت: 20-50 ملی میٹر

· مکینیکل زندگی: 30،000 آپریشنز

energy ریٹیڈ انرجی اسٹوریج اور آپریٹنگ وولٹیج: AC220/110V ، DC220/100V

· رابطہ گیپ: 11 ± 1 ملی میٹر

contact رابطے کا اوورٹریل: 3.5 ± 0.5 ملی میٹر

· اوسط بند ہونے کی رفتار: 0.5-0.8m/s

· اوسط افتتاحی رفتار: 0.9-1.2m/s

· بند ہونے پر باؤنس کا وقت رابطہ کریں: ≤2ms

three تین مرحلے کے افتتاحی اور بند ہونے کے لئے ہم آہنگی کا وقت: ≤2ms

· مین سرکٹ مزاحمت: ≤50μω (630a) ، ≤45μω (1250a) ، ≤35μω (1600-2000A) ، ≤25μω (2500a اور اس سے اوپر)

مصنوعات کی خصوصیات:

· وسیع اطلاق: ماڈیولر آپریٹنگ میکانزم VCB VSG-12 انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر متعدد ماحول کے ل suitable موزوں ہے اور خاص طور پر ایسی ایپلی کیشنز کے لئے مناسب ہے جو بار بار آپریشنز کی ضرورت ہوتی ہے اور بجلی کے نظام میں اعلی وشوسنییتا کی ضرورت ہوتی ہے۔

· ماڈیولر ڈیزائن: آپریٹنگ میکانزم ایک ماڈیولر ڈیزائن کا استعمال کرتا ہے ، جس سے فوری تبدیلی اور اسمبلی کی سہولت فراہم ہوتی ہے۔

· حفاظت اور وشوسنییتا: یہ بجلی کے سامان کو قابل اعتماد طریقے سے حفاظت اور کنٹرول کرنے ، بجلی کی نمایاں کارکردگی کا حامل ہے۔

long طویل مکینیکل زندگی: ایک اعلی مکینیکل زندگی کے ساتھ ، یہ استعمال کے توسیعی ادوار کا مقابلہ کرسکتا ہے۔

اعلی درجے کا ڈیزائن: رابطے کے فرق اور رابطے کے اوورٹرویل جیسی خصوصیات اعلی کارکردگی اور وشوسنییتا کو یقینی بناتی ہیں۔

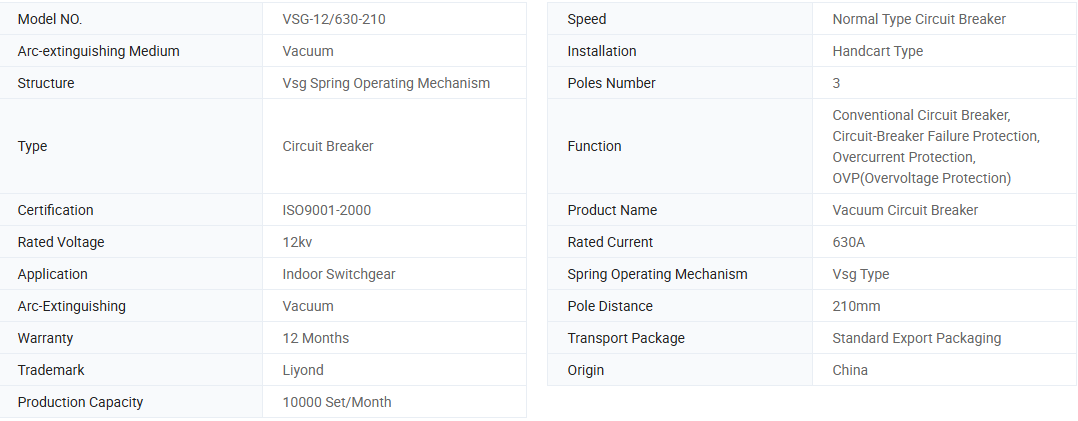

بنیادی معلومات۔



تکنیکی پیرامیٹر




جہتی ڈرائنگ:



آپریٹنگ ماحول:

· محیط درجہ حرارت: +40 ° C سے زیادہ نہیں ، -15 ° C سے کم نہیں (-30 ° C پر اسٹوریج کی اجازت نہیں ہے)۔

· اونچائی: 1000m سے زیادہ نہیں۔

· نسبتا hum نمی: روزانہ اوسط 95 ٪ سے زیادہ نہیں ، ماہانہ اوسط 90 ٪ سے زیادہ نہیں ہے۔ روزانہ اوسط سنترپتی بخارات کا دباؤ 22 × 10-3MPa سے زیادہ نہیں ہوتا ہے ، ماہانہ اوسط 18 × 10-3MPa سے زیادہ نہیں ہوتا ہے۔

· زلزلہ کی شدت: سطح 8 سے زیادہ نہیں۔

· درخواست سائٹیں: آگ ، دھماکوں ، شدید آلودگی ، کیمیائی سنکنرن اور شدید کمپن کے بغیر جگہوں پر استعمال کے ل suitable موزوں۔




آرڈر کی ہدایت

1. VCB مکمل قسم ، اہم تکنیکی وضاحتیں ، مرحلے کا فاصلہ اور مقدار

2. سروس وولٹیج کی قسم اور تصریح

3. اسپیئر پارٹس کا نام اور مقدار





سوالات

Q1: کیا آپ مینوفیکچرر ہیں یا تاجر؟

A1: ہم ایک معروف پیشہ ور صنعت کار ہیں۔

Q2: آپ کی ترسیل کا چکر کتنا لمبا ہے؟

A2: یہ آپ کی مصنوعات کی ضروریات اور مقدار پر منحصر ہے۔ عام طور پر ، ترسیل کے لئے 5 سے 10 کام کے دن ضروری ہیں

Q3: آپ کی فروخت کے بعد کی خدمت کیا ہے؟

A3: ہم صارفین کے سوالات کے جوابات دے سکتے ہیں ان کے مسائل کو دن میں 24 گھنٹے حل کرسکتے ہیں ، اور ہماری تمام مصنوعات کے لئے فوری طور پر تکنیکی مدد فراہم کرسکتے ہیں۔

سوال 4: آپ معیار کے مسائل کو کس طرح حل کرتے ہیں؟

A4: براہ کرم معیار کے مسائل کی تفصیلی تصاویر فراہم کریں۔ ہمارے تکنیکی اور معیاری معائنہ کے محکمے ان کا تجزیہ کریں گے۔ ہم 2 دن کے اندر ایک تسلی بخش حل دیں گے۔

Q5: کیا آپ اپنی مرضی کے مطابق خدمات کو قبول کرتے ہیں؟

A5: ہم OEM/ODM خدمات مہیا کرتے ہیں اور آپ کے لوگو کو مصنوعات پر پرنٹ کرسکتے ہیں۔ ہماری پیشہ ورانہ تکنیکی اور کوٹیشن ٹیم آپ کی ڈرائنگ اور پیرامیٹرز کے مطابق اطمینان بخش منصوبے مہیا کرسکتی ہے۔



فیکٹری


سرٹیفکیٹ
