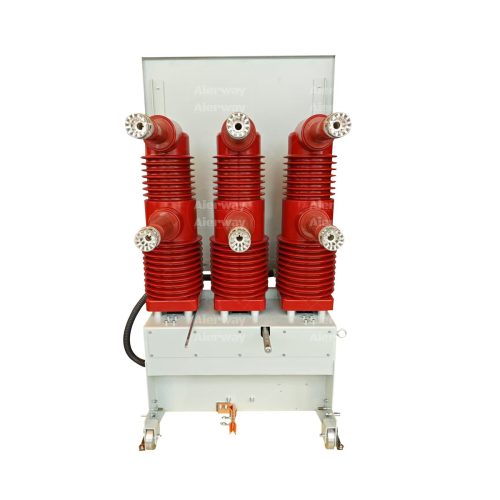

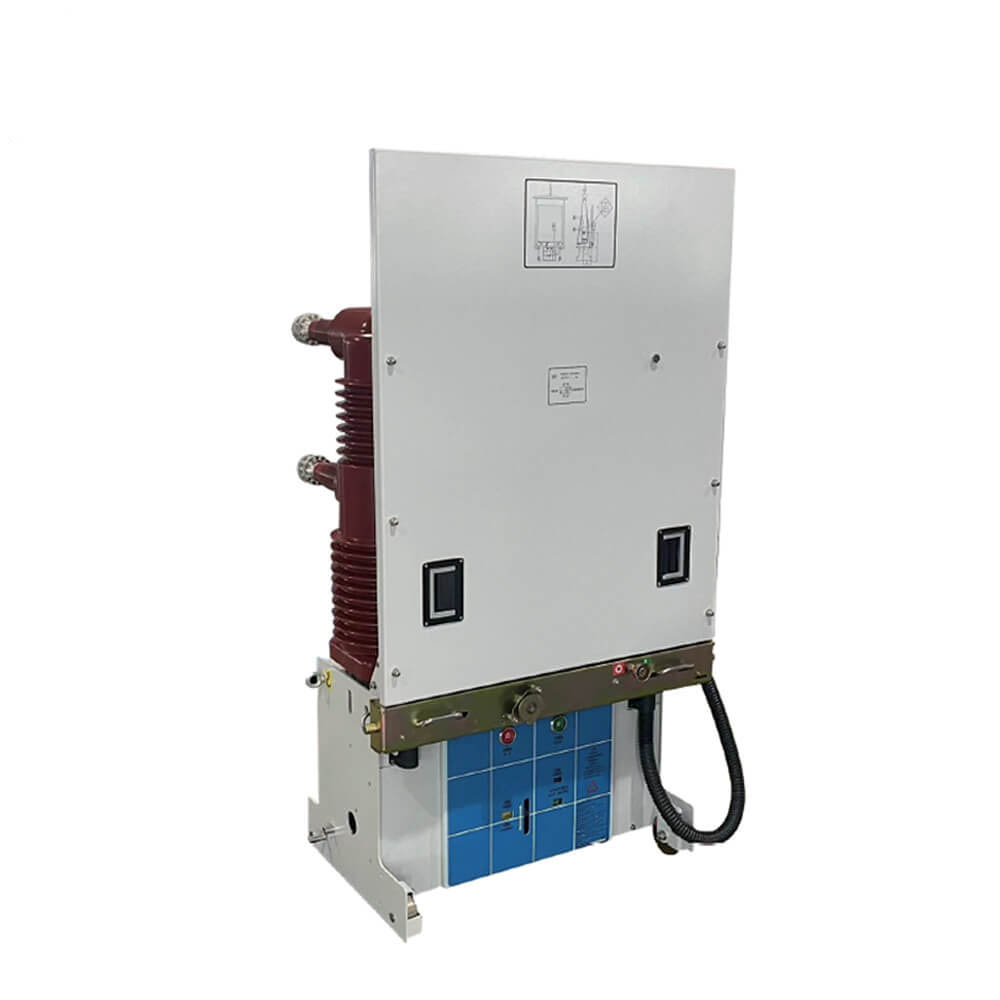

35KV فلور VBI بہار سے چلنے والے میکانزم کے ساتھ ویکیوم سرکٹ بریکر پر سوار ہے
VSG-40.5 سیریز ویکیوم سرکٹ بریکر ایک نئی قسم کی تین فیز 50 ہ ہرٹز ہے جو منفرد ڈیزائن کے تصور کے مطابق ہے اور مارکیٹ کی طلب اور ترقی کے ساتھ مل کر ، انڈور سوئچ گیئر 40.5KV کی درجہ بندی شدہ وولٹیج ، یہ صنعتی اور کان کنی کے کاروباری اداروں ، بجلی کے پودوں اور سب اسٹیشن کو بجلی کے سامان کے کنٹرول اور تحفظ کے لئے فراہم کی جاسکتی ہے۔
وی بی آئی انڈور ہائی وولٹیج ویکم سرکٹ بریکر ایک انڈور ڈیوائس ہے جس میں تین فیز اے سی 50 ہز ہرٹز اور 40.5kV کی درجہ بندی والی وولٹیج ہے۔ اس کا استعمال صنعتی اور کان کنی کے کاروباری اداروں ، بجلی گھروں اور سب اسٹیشنوں میں بجلی کے سامان کے کنٹرول اور تحفظ کے لئے کیا جاسکتا ہے ، خاص طور پر بار بار کام کرنے والے مقامات کے لئے۔ سوئچ کابینہ میں سرکٹ بریکر کی تنصیب کی شکل یا تو ایک فکسڈ قسم یا ایک ٹرالی پر خالی کرنے والی قسم ہوسکتی ہے۔ VBI انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر کی قابل اعتماد کارکردگی ہے اور انسٹال کرنا آسان ہے۔ اعلی وولٹیج ٹرانسمیشن اور تقسیم کے نظام کے کنٹرول اور تحفظ کے لئے یہ بہترین انتخاب ہے۔
VBI-40.5 فلور ماونٹڈ ویکیوم سرکٹ بریکر ایک اعلی کارکردگی ، درمیانے وولٹیج سوئچنگ ڈیوائس ہے جو 40.5KV کی درجہ بندی شدہ بجلی کے نظام کے قابل اعتماد تحفظ اور کنٹرول کے لئے ڈیزائن کیا گیا ہے۔ جدید ویکیوم انٹر ٹکنالوجی کا استعمال کرتے ہوئے ، یہ موثر آرک بجھانے ، کم سے کم دیکھ بھال ، اور طویل آپریشنل زندگی کو یقینی بناتا ہے۔ بجلی کی تقسیم کے نیٹ ورکس ، صنعتی پلانٹس اور سب اسٹیشنوں کے لئے مثالی ، یہ بریکر مضبوط تعمیر کو صارف دوست آپریشن کے ساتھ جوڑتا ہے۔
موجودہ درجہ بندی:2500a تک مسلسل ، 31.5KA شارٹ سرکٹ توڑنے کی گنجائش۔
ویکیوم رکاوٹ:ہرمیٹک طور پر مہر بند ، بحالی سے پاک ، اور ماحول دوست (کوئی SF₆ گیس نہیں)۔
طریقہ کار:تیز بندش/افتتاحی (<50ms) کے لئے موسم بہار سے چلنے یا موٹر سے چلنے والا طریقہ کار۔
حفاظت:انٹیگریٹڈ اینٹی پرچی ڈیزائن ، مکینیکل/بجلی کے انٹر لاکس ، اور گراؤنڈنگ سوئچز۔
معیارات کی تعمیل:آئی ای سی 62271 ، جی بی/ٹی 1984 ، اور اے این ایس آئی سی 37.04 سے ملتا ہے۔
3.1 پری انسٹالیشن چیک
برقرار پیکیجنگ اور جسمانی نقصان کی تصدیق کریں۔
تصدیق شدہ پیرامیٹرز میچ سسٹم کی ضروریات کی تصدیق کریں۔
ایک سطح ، کمپن فری کنکریٹ فاؤنڈیشن کو یقینی بنائیں۔
3.2 بڑھتے ہوئے اقدامات
اینکر بولٹ (M16 تجویز کردہ) کا استعمال کرتے ہوئے بریکر کو فرش پر محفوظ کریں۔
پرائمری بسبار کو فی کارخانہ دار چشمی (جیسے ، 50nm) کے ساتھ ٹارک کی ترتیبات سے مربوط کریں۔
تار سیکنڈری کنٹرول کیبلز کو ٹرمینلز ("اوپن/قریبی کنڈلی ،" "معاون رابطے" کا لیبل لگا ہوا ہے)۔
بریکر چیسیس کو محفوظ طریقے سے گراؤنڈ (زمینی مزاحمت ≤4Ω)
4.1 دستی آپریشن
اختتامی: دستی ہینڈل گھڑی کی سمت کو گھمائیں جب تک کہ "کلک" منگنی کی تصدیق نہ کرے۔
افتتاحی: ریڈ "ٹرپ" بٹن دبائیں یا مکینیکل ٹرپ لیور کو کھینچیں۔
4.2 بجلی کا آپریشن
ریموٹ کنٹرول کے لئے اختتامی کنڈلی (لمحاتی نبض) پر 220VDC/110VAC کا اطلاق کریں۔
موڈ کے لئے مقامی/ریموٹ سلیکٹر سوئچ کا استعمال کریں۔
4.3 اشارے اور الارم
گرین ایل ای ڈی: بریکر بند۔
ریڈ ایل ای ڈی: بریکر کھلا/ٹرپڈ۔
الارم رابطے: SF₆ دباؤ کے نقصان (اگر لیس) یا موسم بہار کے لئے ٹرگر
5.1 روٹین چیک
رابطوں کا معائنہ ہر 5،000 آپریشنز (ویو پورٹ کے ذریعے)۔
اعلی درجہ حرارت چکنائی کے ساتھ سالانہ چلنے والے حصوں کو چکنا کریں۔
ٹیسٹ موصلیت کے خلاف مزاحمت (> 1000mΩ @5KV)۔
5.2 عام مسائل
بند ہونے میں ناکامی: کنٹرول پاور ، اسپرنگ چارج ، یا انٹلاک کے حالات چیک کریں۔
ضرورت سے زیادہ حرارتی: رابطے سخت ؛ رابطے کی مزاحمت (<50μω) کی پیمائش کریں۔
خدمت سے پہلے بریکر کو ڈی انجائز کریں۔
صرف تربیت یافتہ اہلکاروں کو بھی دیکھ بھال کرنی چاہئے۔
کبھی بھی دکھائی دینے والے نقصان یا غیر معمولی شور کے ساتھ کام نہ کریں۔
الیکٹرانک فضلہ (غیر مضر) کے طور پر ویکیوم مداخلت کرنے والوں کو ضائع کریں۔
مقامی ضوابط کے مطابق دھاتیں اور پلاسٹک کو ریسائیکل کریں۔
 |
 |

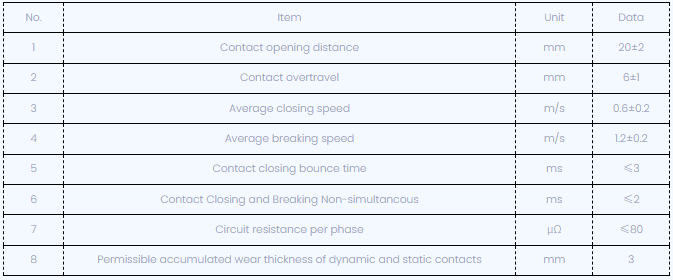

سرکٹ بریکر کو ایڈجسٹ کرنے کے بعد ، مکینیکل خصوصیت کے پیرامیٹرز ذیل میں دکھائے گئے ہیں:
1. محیطی درجہ حرارت: -10 سی ~ +40C (یہ -30 ڈگری سنٹی گریڈ پر اسٹوریج اور نقل و حمل کی اجازت دیتا ہے) ؛
2. محیط نمی: ایک دن کی اوسط نمی 95 ٪ سے زیادہ نہیں ہونی چاہئے۔ ایک ماہ کی اوسط نمی 90 ٪ سے زیادہ نہیں ہونی چاہئے۔
3. سنترپت بخارات کا دباؤ: ایک دن کا اوسط دباؤ 2.2KPA سے زیادہ نہیں ہونا چاہئے۔ ایک مہینے کا اوسط دباؤ مزید نہیں ہونا چاہئے
1.8kPa سے زیادہ ؛
4. اونچائی: ≤1500m ؛
5. زلزلے کی شدت: ≤8 ڈگری ؛
6. اسے بغیر آگ ، دھماکے ، سنگین گندگی ، اور کیمیائی کٹاؤ اور پرتشدد کمپن کے بغیر اس جگہ پر نصب کیا جانا چاہئے۔
