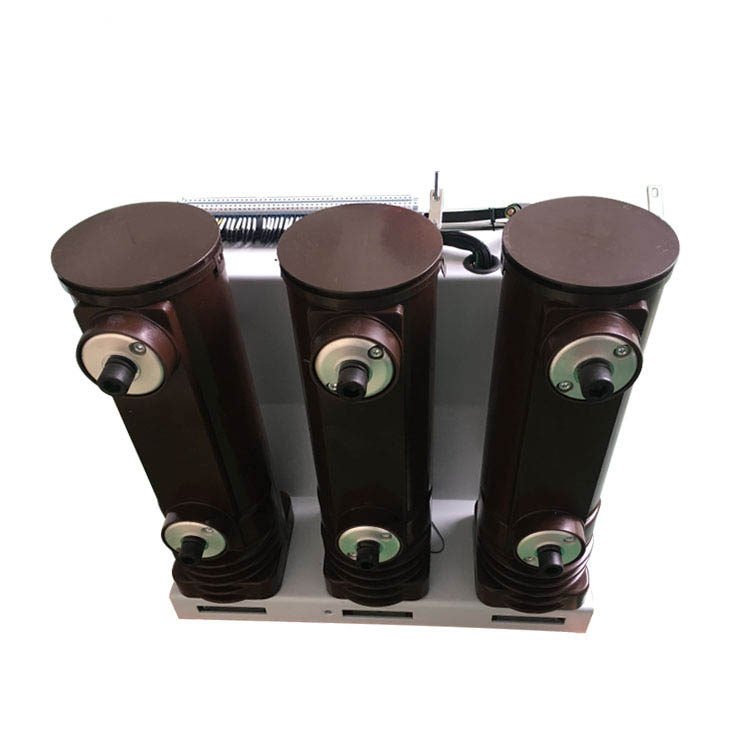

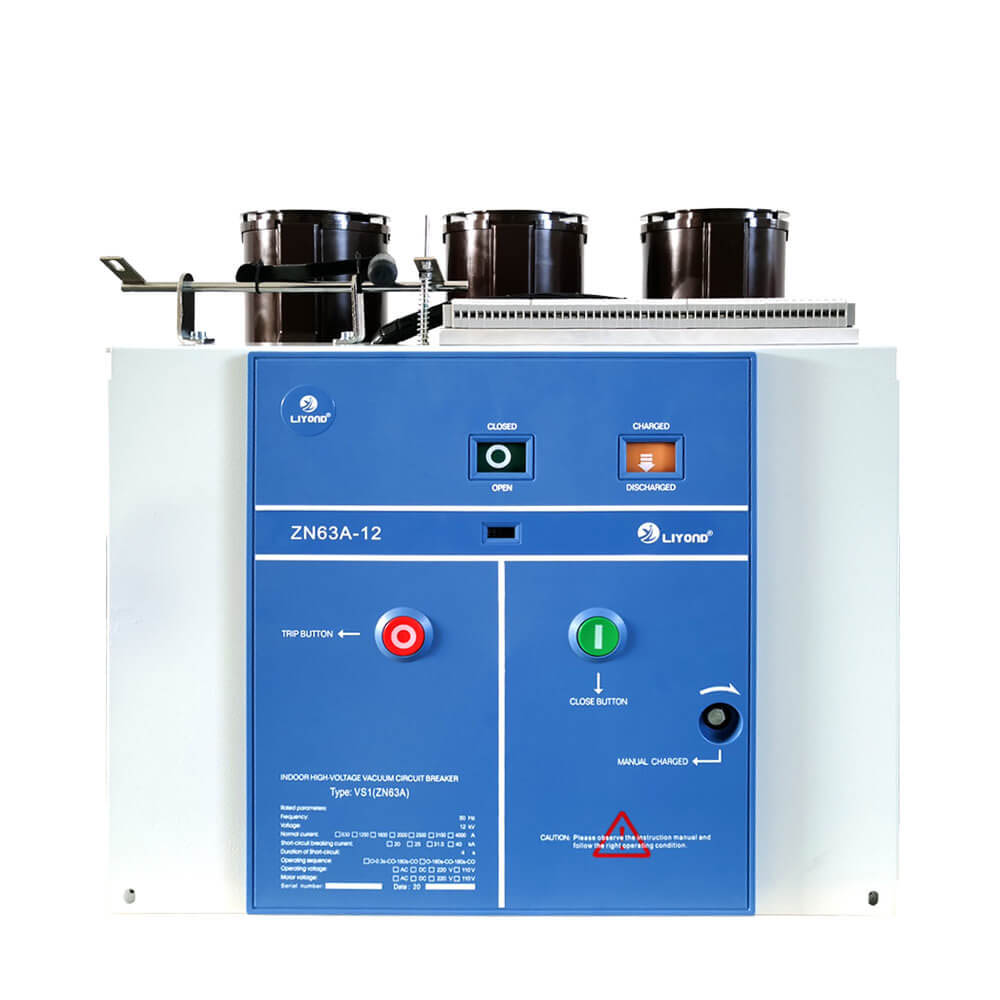

VS1-12 میڈیم وولٹیج فکسڈ قسم موصلیت سلنڈر ویکیوم سرکٹ بریکر وی سی بی پینل

VS1-12 میڈیم وولٹیج فکسڈ قسم موصلیت سلنڈر ویکیوم سرکٹ بریکر وی سی بی پینل

    VS1 (Zn63a) -12 ماڈل انڈور ہائی وولٹیج ایپوسی رال ویکیوم انٹرٹ پولس کا اطلاق بجلی کے گرڈ کے سازوسامان اور صنعتی بجلی کے سامان کے لئے حفاظتی اور کنٹرول یونٹ کے طور پر ریٹیڈ وولٹیج 12KV کے پاور سسٹم پر ہوتا ہے جو وہ KYN28 (GZS1) ، XGN ، GG-1A اور دیگر قسم کے سوئچ گیئر پینل سے لیس کرسکتا ہے۔ متعلقہ مصنوعات: الگ تھلگ ہینڈکارٹ ، فیوز ہینڈ کارٹ اور وولٹیج ٹرانسفارمر ہینڈ کارٹ

    VS1 (Zn63a) -12 انڈور ویکیوم بریکر کی عام موصل سلنڈر کے ساتھ سیریز تین فریج A.C. 50 ہرٹج انڈور پاور ڈسٹری بیوشن آلات 12KV کی درجہ بندی والی وولٹیج کے ساتھ ہے۔ یہ صنعت اور کان کنی کے انٹرپرائز ، پاور پلانٹس اور سب اسٹیشن کے شعبوں میں بجلی کے سامان کو کنٹرول کرنے کے لئے استعمال کیا جاتا ہے۔ اس قسم کی ویکیوم سرکٹ بریکر قومی معیارات اور آئی ای سی معیار کی شرط کے مطابق ہے ، صلاحیت M2-E2-C2 کی جماعت تک پہنچتی ہے۔

    پروڈکٹ چھوٹے حجم ، کمپیکٹ ڈیزائن اور قابل اعتماد آپریشن کی خصوصیات کے ساتھ جامع موصلیت کا طریقہ ، موسم بہار چارجڈ آپریشن اور راڈ پش میکانزم کو اپناتا ہے۔ یہ آسانی سے سوئچ گیئر کے ساتھ مل سکتا ہے اور "پانچ روک تھام" کے مطالبات کو پورا کرسکتا ہے۔

    اس طرح کا ویکیوم سرکٹ بریکر کئی طرح کے سوئچ گیئر جیسے KYN28 (GZS1) کے لئے استعمال کیا جاسکتا ہے۔ مصنوعات کے اس سلسلے میں شامل ہیں: وی سی بی ٹرک الگ تھلگ ٹرک اور فیوز ٹرک وغیرہ۔

ساختی خصوصیات

1. وی سی بی کی یہ سیریز آپریٹنگ میکانزم اور وی سی بی باڈی کے لئے مربوط ڈیزائن اور مناسب ، خوبصورت اور کمپیکٹ انتظام کے ساتھ استعمال کی جاتی ہے۔

2. مختلف موسم کی وجہ سے وی سی بی کی یہ سیریز عمودی موصلیت کے گھر کو موافقت پذیر بناتی ہے ، یہ بیرونی عوامل کے ذریعہ ہونے والے نقصان کے خلاف VIS کو مؤثر طریقے سے روک سکتی ہے۔

3. فکسڈ قسم اور واپسی کے قابل دو مختلف انسٹالیشن یونٹ مختلف سوئچ گیئر کے ل different مختلف ضروریات کو پورا کرسکتے ہیں۔

The. سرکٹ بریکر کے آرک بجھانے والے چیمبر اور آپریٹنگ میکانزم کا اہتمام فرنٹ ٹو بیک بیک کنفیگریشن میں کیا جاتا ہے اور ٹرانسمیشن میکانزم کے ذریعہ مجموعی طور پر اس سے منسلک ہوتا ہے۔

5. موصلیت کا سلنڈر اے پی جی (خودکار دباؤ جیلیشن) نئے عمل کا استعمال کرتے ہوئے تشکیل دیا گیا ہے۔

6. ان سکرٹس اور تقویت بخش پسلیوں کو موصل سلنڈر میں شامل کیا جاتا ہے ، جو موصلیت کی سطح اور متحرک دھاروں کا مقابلہ کرنے کی صلاحیت کو بڑھاتا ہے۔

7. ویکیوم آرک بجھانے والا چیمبر انسولیٹنگ سلنڈر کے اندر نصب کیا جاتا ہے ، جو سرکٹ بریکر کے مجموعی سائز کو کم کرتے ہوئے غیر ملکی اشیاء کی وجہ سے ہونے والے نقصان اور سطح کی آلودگی کو مؤثر طریقے سے روکتا ہے۔

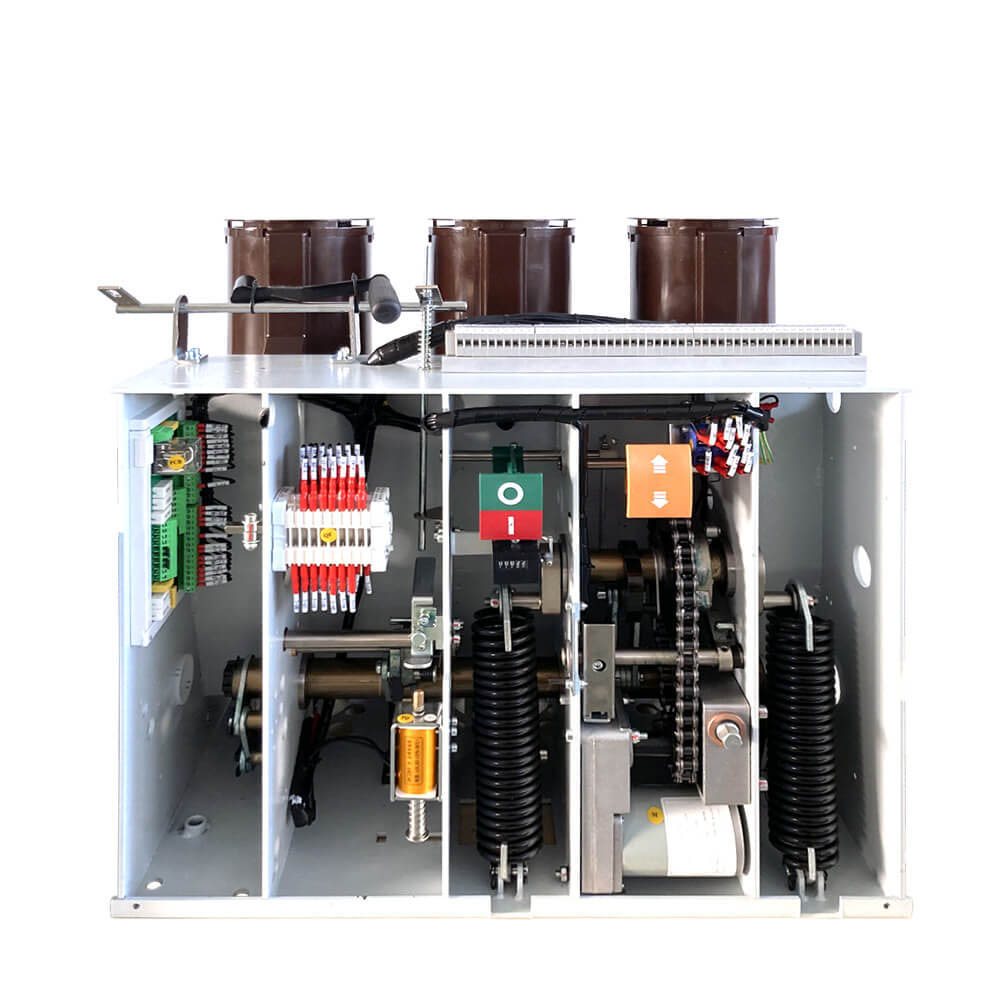

8. آپریٹنگ میکانزم بہار سے ذخیرہ شدہ توانائی کے ڈیزائن کو اپناتا ہے ، جو بجلی اور دستی توانائی کے ذخیرہ کرنے والے دونوں کاموں کو فراہم کرتا ہے۔

9. اعلی درجے کی اور عقلی بفر ڈیوائس اس بات کو یقینی بناتا ہے کہ منقطع ہونے کے دوران کوئی صحت مندی لوٹنے نہیں ، منقطع اثر اور کمپن کو کم کرتا ہے۔

10no ایڈجسٹمنٹ کی ضرورت ہے اور اس میں کم سے کم بحالی یا بحالی سے پاک آپریشن ہے۔

11. مکینیکل عمر 20،000 آپریشن تک پہنچ سکتی ہے

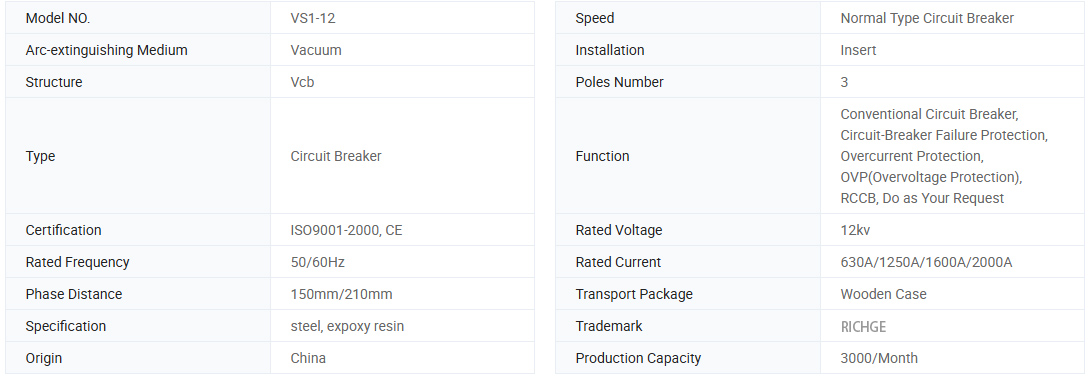

بنیادی معلومات۔

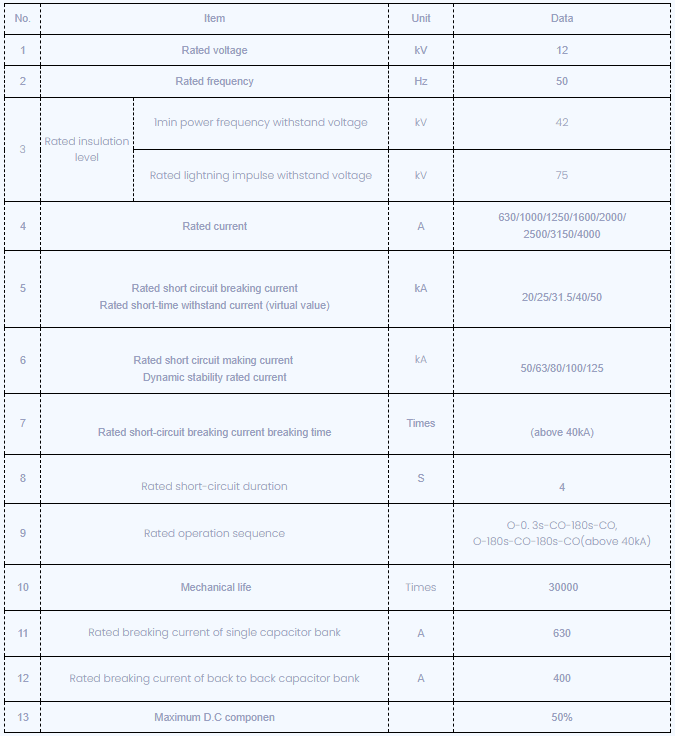

تکنیکی پیرامیٹرز

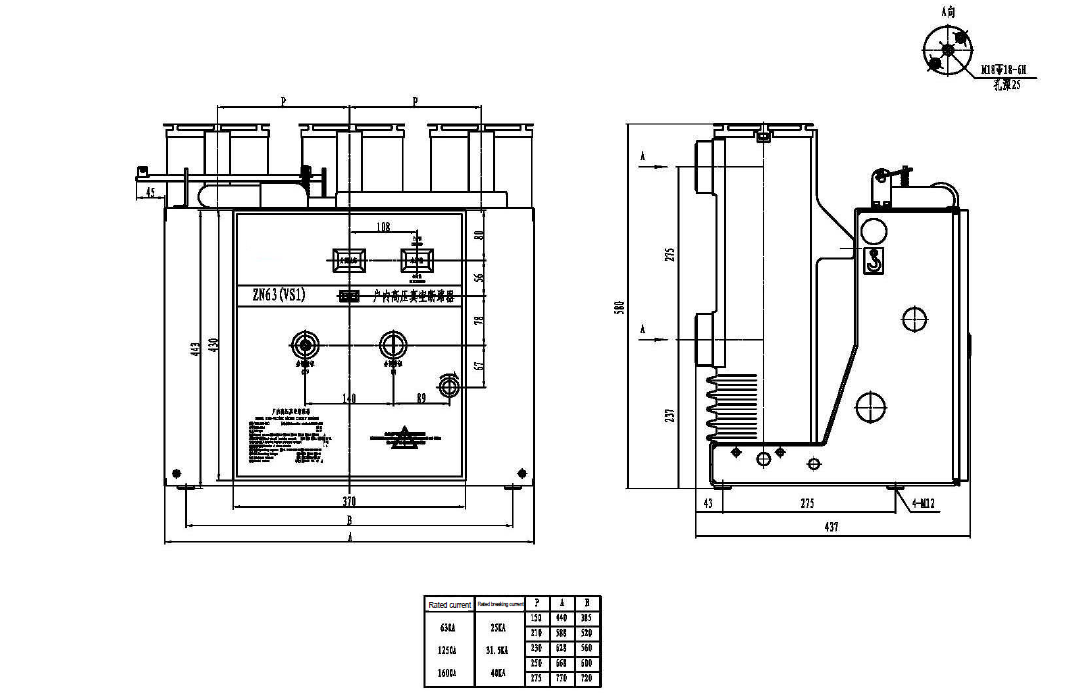

تکنیکی ڈرائنگ

محیطی حالات کا اطلاق:

1. محیطی درجہ حرارت: -10 ℃ -+40 ℃

2. محیط نمی: ایک دن کی اوسط نمی 95 ٪ سے زیادہ نہیں ہونی چاہئے۔ ایک ماہ کی اوسط نمی 90 ٪ سے زیادہ نہیں ہونی چاہئے۔

3. زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں

4. سنترپت بخارات کا دباؤ: ایک دن کا اوسط دباؤ 2 سے زیادہ نہیں ہونا چاہئے۔ 2KPA ، ایک مہینے کا اوسط دباؤ 1.8kPa سے زیادہ نہیں ہونا چاہئے۔

5. سمندر کی سطح سے اونچائی: 1000 میٹر سے بھی کم ؛ (خصوصی تقاضوں سمیت نہیں)

6.1T بغیر آگ ، دھماکے ، سنگین گندگی ، کیمیائی سنکنرن اور پرتشدد VS1 راشن کے بغیر جگہوں پر نصب کیا جانا چاہئے۔
