VHK سیریز 2/2 اور 3/2 وے نوب مینوئل والو | فنگر روٹری والو SMC VHK سیریز کے ساتھ ہم آہنگ

برانڈ: SOLH by Richge Technology | SMC VHK اصل سیریز کے لیے مکمل قابل تبادلہ تبدیلی

1. پروڈکٹ کا جائزہ

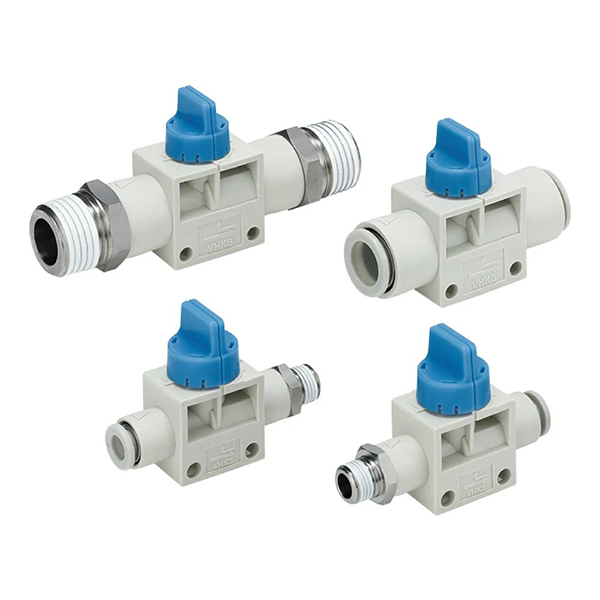

     SOLH VHK سیریز ایک منی نوب قسم کا مینوئل کٹ آف والو ہے جس میں تقسیم کیا گیا ہے۔وی ایچ کے 2 2/2 راستہ اوروی ایچ کے 3 3/2 راستہ اقسام یہ نیومیٹک سرکٹ آن آف کنٹرول کو محسوس کرنے کے لیے 90° روٹری نوب ڈیزائن کو اپناتا ہے۔ 3/2 وے ماڈل میں بلٹ ان پوشیدہ ایگزاسٹ ڈھانچہ شامل ہے جو بند ہونے پر پورٹ A سے خود بخود بقایا دباؤ جاری کرتا ہے، جس میں بیرونی R ایگزاسٹ پورٹ کی ضرورت نہیں ہے۔ بغیر کسی اضافی بنیاد کے ان لائن ڈائریکٹ پائپ لائن کی تنصیب کے لیے ڈیزائن کیا گیا ہے، یہ نیومیٹک برانچ ٹیوبوں کے لیے ایک مثالی مینوئل سوئچ، سولینائیڈ والوز کے سامنے سیفٹی پریشر ریلیف والو، اور ویکیوم سرکٹ آن آف کنٹرول کا کام کرتا ہے۔ مکمل سیریز مکمل طور پر جہتی اور فعال طور پر اصل SMC VHK سیریز کے ساتھ براہ راست قابل تبادلہ تبدیلی کے لیے مطابقت رکھتی ہے۔

  1.1 بنیادی شناخت اور آپریشن کی منطق

     • نوب کلر مارکنگ: VHK2 2 طرفہ قسم کے لیے گرے نوب۔ VHK3 3 طرفہ قسم کے لیے بلیو نوب، بصری فوری شناخت حاصل کرنا

     • منطق کو سوئچ کریں۔: والو کھولنے کے لیے گھڑی کی مخالف سمت میں 90° گردش؛ والو کے بند ہونے کے لیے گھڑی کی سمت 90° گردش، واضح نوب پوائنٹر اسٹیٹس کے اشارے کے ساتھ

     • سگ ماہی کی ساخت: پاپیٹ والو سیلنگ ڈیزائن انتہائی کم مائیکرو لیکیج کے ساتھ بہترین ایئر ٹائٹ کارکردگی فراہم کرتا ہے۔ الٹرا لائٹ آپریٹنگ ٹارک (0.04~0.14N·m) انگلیوں کو آسانی سے گھمانے اور سوئچنگ کی اجازت دیتا ہے

2. ماڈل کوڈنگ کے قواعد اور انٹرفیس کی تفصیلات

     کوڈنگ لاجک: VHK[2/3][A]-[فرنٹ پورٹ اسپیک]-[رئیر پورٹ اسپیک]

  2.1 ماڈل کی تعریف

     • وی ایچ کے 2: 2/2 راستہ سنگل کٹ آف قسم

     • وی ایچ کے 3: 3/2 راستہ کٹ آف + بقایا دباؤ ریلیف کی قسم

     • ایک لاحقہ: نیا اپ گریڈ شدہ اینٹی ڈراپ نوب ڈھانچہ (بہتر ورژن)؛ معیاری پرانے ورژن کے لیے کوئی A نہیں ہے۔

     • R لاحقہ: شعلہ retardant fireproof والو جسم

  2.2 پورٹ ٹائپ کوڈ کی تعریف

     • ایف کوڈ: پنجاب یونیورسٹی نایلان ہوز کنکشن کے لیے پش فٹ پورٹ

     • ایس کوڈ: تھریڈڈ پائپ لائن کنکشن کے لیے بیرونی تھریڈ پورٹ

  2.3 ماڈل ایپلیکیشن کی مثالیں۔:

     • وی ایچ کے 3A-08F-02S: 3/2 طرفہ اپ گریڈ شدہ اینٹی ڈراپ نوب والو، پی پورٹ φ8 پش فٹ، ایک پورٹ G1/4 بیرونی تھریڈ

     • وی ایچ کے 2-06F-06F: 2/2 راستہ معیاری والو، دوہری بندرگاہ φ6 پش فٹ سیدھے قسم کے ذریعے

  2.4 مکمل سیریز کی مکمل انٹرفیس تفصیلات کی فہرست

3. بنیادی تکنیکی پیرامیٹرز

4. بنیادی فنکشنل امتیاز (کلیدی انتخاب گائیڈ)

 4.1 VHK2 2/2 راستہ (گرے نوب)

     • کھلی ریاست: P⇋A مستحکم ہوا کی فراہمی کے لیے مکمل طور پر کیا گیا۔

     • بند ریاست: P اور A بندرگاہیں بغیر ایگزاسٹ فنکشن کے مکمل طور پر منقطع ہیں۔

     • بنیادی درخواست: خالص پائپ لائن آن آف کنٹرول، وسیع پیمانے پر ویکیوم سرکٹ ہولڈنگ اور مین ایئر سورس سوئچ کے لیے استعمال ہوتی ہے۔

  4.2 VHK3 3/2 راستہ (بلیو نوب)

     • کھلی ریاست: P→ عام سامان کے آپریشن کے لیے ہوا کی انٹیک ترسیل

     • بند ریاست: P پورٹ بند، ایک پورٹ خود بخود بلٹ میں پوشیدہ چینل کے ذریعے بقایا دباؤ کو ختم کر دیتا ہے۔

     • بنیادی فائدہ: بند ہونے کے بعد ایک اہم بقایا گیس کا خالی ہونا، دباؤ کے بقایا خطرات کو ختم کرنا اور والو کے محفوظ طریقے سے جدا ہونا اور آلات کی دیکھ بھال کو یقینی بنانا

5. ساختی بنیادی فوائد

     • چار یونیورسل پائپ لائن کے امتزاج: F-F ڈوئل پش فٹ، S-S ڈوئل ایکسٹرنل تھریڈ، F-S P-p-push/A-thread، S-F P-thread/A-پش کنکشن موڈز کو سپورٹ کریں، جو مختلف آن سائٹ پائپ لائن لے آؤٹس کے لیے مکمل طور پر قابل اطلاق

     • اختیاری فکسڈ بریکٹ: اختیاری پینل اور کابینہ کی فکسڈ تنصیب، لچکدار تنصیب کے طریقوں کے لیے اسنیپ آن ماؤنٹنگ بریکٹ سے لیس

     • اپ گریڈ شدہ VHK-A اینٹی ڈراپ ڈھانچہ: آپٹمائزڈ نوب اینٹی لوزنگ ڈیزائن، اعلی تعدد بار بار آپریشن کے دوران نوب کو گرنے سے مؤثر طریقے سے روکتا ہے، سروس کے استحکام کو بہتر بناتا ہے

     • منی کومپیکٹ سائز: انتہائی چھوٹے باڈی ڈیزائن، تار گرتوں، تنگ آلات کے خلا اور کمپیکٹ مائکرو نیومیٹک سرکٹس کے لیے بالکل موزوں

     • بہترین سگ ماہی کی کارکردگی: پریسجن پاپیٹ سیلنگ ڈھانچہ انتہائی کم مائکرو رساو کو حاصل کرتا ہے، طویل مدتی مستحکم ایئر ٹائٹ آپریشن کو یقینی بناتا ہے۔

6. انتخاب کا امتیاز: VHK نوب والو بمقابلہ HSV ہینڈ سلائیڈ والو

7. عام درخواست کے منظرنامے۔

     • سولینائڈ والو فرنٹ سیفٹی پریشر ریلیف: ہوا کا ذریعہ → VHK3 → solenoid والو۔ 3 طرفہ والو بند ہونے پر والو کے پیچھے باقی ماندہ دباؤ کو خود بخود خالی کر دیتا ہے، بغیر کسی دباؤ کے خطرے کے نیومیٹک اجزاء کو محفوظ طریقے سے جدا کرنے اور دیکھ بھال کا احساس ہوتا ہے۔

     • ویکیوم سرکٹ آن آف کنٹرول: VHK2 2 طرفہ والو سکشن کپ ویکیوم پائپ لائن پر نصب ہے، ویکیوم ہولڈنگ اثر کو برقرار رکھنے اور ہوا کے رساؤ کی ناکامی سے بچنے کے لیے شٹ ڈاؤن کے بعد ویکیوم پریشر کو مستحکم طور پر کاٹتا ہے۔

     • ٹولنگ مائیکرو سلنڈر برانچ سوئچ: مائیکرو سلنڈر ایئر سورس کے مقامی مینوئل اسٹارٹ اسٹاپ کنٹرول پر لاگو ہوتا ہے، سنگل آلات کی ڈیبگنگ، دیکھ بھال اور آزاد سرکٹ سوئچنگ کے لیے آسان۔

ایک جملے کا خلاصہ

     SOLH VHK سیریز ایک منی 90° روٹری فنگر مینوئل والو ہے جو SMC اصل VHK سیریز کے ساتھ مکمل طور پر ہم آہنگ ہے۔ 2 طرفہ کٹ آف اور 3 طرفہ بقایا پریشر ریلیف ڈوئل فنکشنز، متنوع تھریڈ/پش فٹ انٹرفیس کے امتزاج اور الٹرا لائٹ آپریشن کے ساتھ، یہ نیومیٹک برانچ سرکٹس، پائلٹ کنٹرول اور ویکیوم سسٹم کے تحفظ کے لیے بہترین منی مینوئل سوئچ والو ہے۔
