برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

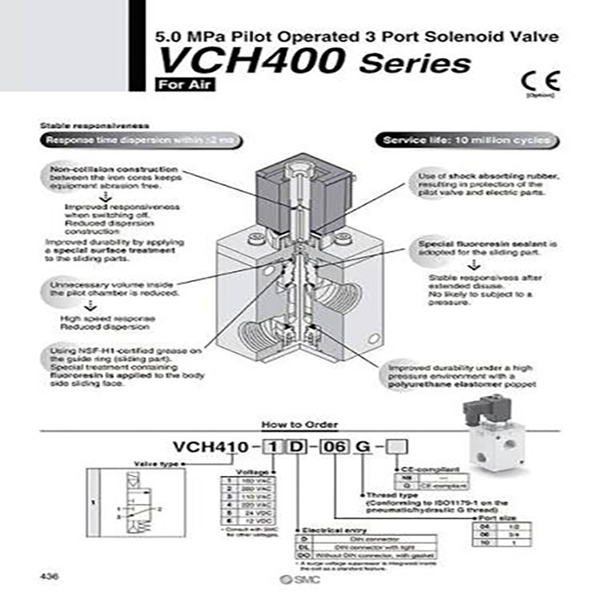

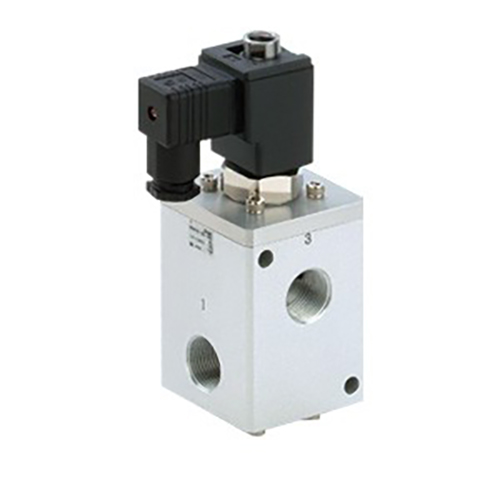

SOLH نے رچج ٹیکنالوجی کے تحت تیار اور تیار کیا، VCH400 سیریز (عام طور پر VCH410 کہا جاتا ہے) ایک ہائی پریشر پائلٹ سے چلنے والا 3-پورٹ پاپیٹ سولینائیڈ والو ہے۔ درمیانے اور ہائی پریشر کمپریسڈ ہوا اور غیر فعال گیس پائپ لائنوں کے لیے خاص طور پر انجنیئر، اس میں 5.0 MPa تک زیادہ سے زیادہ درجہ بندی شدہ ورکنگ پریشر، شاندار بہاؤ کی گنجائش اور مستحکم ہائی پریشر سوئچنگ کارکردگی، ہائی پریشر چارجنگ، وینٹنگ اور پریشر سوئچنگ صنعتی آلات کے لیے بنیادی کنٹرول کے جزو کے طور پر کام کرتی ہے۔
|
یہem |
تفصیلات کی تفصیلات |
| والو کی ساخت |
3-پورٹ، پائلٹ سے چلنے والی پاپیٹ قسم، پولیوریتھین ایلسٹومر مہر |
| قابل اطلاق میڈیم |
کمپریسڈ ہوا، غیر فعال گیس (corrosive گیس کے ساتھ مطابقت نہیں رکھتا) |
| آپریٹنگ پریشر کی حد |
0.5–5.0 MPa؛ زیادہ سے زیادہ ثبوت دباؤ: 5.0 ایم پی اے |
| بہاؤ کی کارکردگی |
G1/2 پورٹ: موثر سیکشنل ایریا 100–110 mm²، Cv 5.3–5.8G3/4 اور G1 پورٹ: موثر سیکشنل ایریا 110–120 mm²، Cv 5.8–6.3 |
| پورٹ تھریڈ سٹینڈرڈ |
G1/2, G3/4, G1 (ISO 1179-1 معیاری متوازی G تھریڈ) |
| جوابی کارکردگی |
جوابی انحراف ≤ ±2 ms؛ ڈی سی کوائل کئی ایم ایس میں سوئچنگ؛ AC کوائل کٹ آف میں تاخیر 20–30 ms |
| محیطی آپریٹنگ درجہ حرارت |
5 ~ 80 ℃ |
| پروٹیکشن گریڈ |
ڈرپ پروف تعمیر، IP65 کے برابر |
| ریٹیڈ سروس لائف |
10 ملین تک سوئچنگ سائیکل |
| کمپن اور شاک مزاحمت |
کمپن مزاحمت: 300 m/s²؛ جھٹکا مزاحمت: 100 m/s² |
ماڈل کوڈ کی مثال:VCH410-06-5D
--VCH410: سیریز کا بنیادی کوڈ
--06: پورٹ سائز کوڈ (G3/4)
--5D: DC24V پاور سپلائی + DIN الیکٹریکل کنیکٹر لاحقہ کوڈز مکمل کنفیگریشن تفریق کے لیے پورٹ سائز، کوائل وولٹیج اور وائرنگ ٹرمینل کی اقسام کا احاطہ کرتے ہیں۔
فنکشنل درجہ بندی
--VCH410 (عام طور پر بند NC): پاور آف ہونے پر آؤٹ پٹ پورٹ خود بخود نکل جاتا ہے، مین ایئر سپلائی آن آف کنٹرول کے لیے مثالی ہے۔
- سلیکٹر والوز اور چارج اور وینٹ لوپ کنٹرول کے طور پر قابل استعمال؛ پائپنگ ڈیزائن سے پہلے بیک پریشر اور سوئچنگ پریشر رینج کی تصدیق ہونی چاہیے۔
بنیادی پیرامیٹرز کی تصدیق کو ترجیح دیں: ورکنگ پریشر، پورٹ تھریڈ سائز، NC/NO فنکشن، کوائل وولٹیج اور الیکٹریکل وائرنگ انٹرفیس۔
--ہائی پریشر سوئچنگ یا دوہری ہائی/کم پریشر کنورژن ورکنگ کنڈیشنز کے لیے، انٹرمیڈیٹ سرکٹ پریشر کو مستحکم کرنے کے لیے SOLH VCHR سیریز کے ہائی پریشر ریگولیٹرز سے میچ کریں۔
- فلٹریشن کی درستگی کے ساتھ صاف خشک ہوا کی فراہمی کی ضرورت ہے ≤5 μm؛ تیل کی دھند اور ذرات کی نجاست مہر کے لباس کو تیز کرے گی اور سروس کی زندگی کو بہت کم کر دے گی۔
ممنوعہ ماؤنٹنگ واقفیت: کنڈلی کو کبھی بھی نیچے کی طرف نہیں ہونا چاہئے، تاکہ دھول، پانی اور غیر ملکی ذرات آرمیچر اسمبلی میں داخل ہوں اور جامنگ کا سبب بنیں۔
- معیاری دھاگے کو سخت کرنے والا ٹارک:
*G1/2، G3/4 تھریڈ پورٹس: 28–30 N·m
*G1 تھریڈ پورٹ: 36–38 N·m
- وقتاً فوقتاً سگ ماہی کی کارکردگی اور برقی وائرنگ کی تنگی کا معائنہ کریں۔
- طویل مدتی جامد حالت کی وجہ سے پاپپٹ سپول کے چپکنے اور رکاوٹ کو روکنے کے لیے ہر 30 دن میں ایک بار مکمل سوئچنگ سائیکل کو فعال کریں۔
SOLH VCH410 ہائی پریشر پائلٹ پاپیٹ 3-پورٹ سولینائڈ والو 5.0 MPa تک ورکنگ پریشر کو سپورٹ کرتا ہے، جو پولی یوریتھین ایلاسٹک سیلنگ، بڑے فلو جی اسٹینڈرڈ پورٹس اور 10-ملین سائیکل سروس لائف، میڈیم اور ہائی پریشر اور ایئر پریشر میں صنعتی اور ہائی پریشر کنٹرول کے لیے قابل اعتماد سوئچنگ والو ہے۔
