برانڈ: SOLH by Richge Technology | کیٹلاگ ورژن برآمد کریں۔

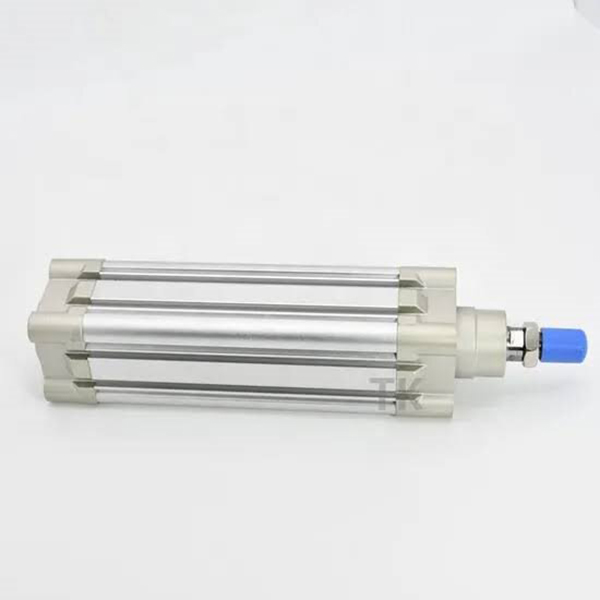

SOLH SE سیریز ٹائی راڈ فری مربع معیاری سلنڈر ISO 15552/VDMA 24562 بین الاقوامی معیار کے مطابق ہے۔ ایڈجسٹ شدہ ڈبل اینڈ ایئر کشن اور 3 سائیڈ سینسر ماؤنٹنگ گرووز کے ساتھ مربوط مربع ایلومینیم بیرل کو اپنایں۔ عام آٹومیشن، طویل اسٹروک، ہائی فریکوئنسی سائیکلنگ اور درمیانے بھاری بوجھ والے ایپلی کیشنز کے لیے موزوں ہے۔ SMC CP96S اور FESTO DNC سیریز کے ساتھ براہ راست مکینیکل تبادلہ۔
1. ڈھانچہ: ٹائی راڈ کے بغیر مربوط مربع ایلومینیم بیرل، سامنے اور پیچھے کے سرے کی ٹوپیوں کے ساتھ مماثل، دونوں سروں پر ایڈجسٹ ایئر کشن، اعلی سختی اور کمپیکٹ لے آؤٹ۔
2. مواد: ہارڈ اینوڈائزڈ ایلومینیم بیرل، ہائی سٹرینتھ کاسٹ اینڈ کیپس، ہارڈ کروم چڑھایا 45# اسٹیل پسٹن راڈ، ہلکا پھلکا اور پہننے سے بچنے والا۔
3. آپریشن متغیرات
--SE: سنگل راڈ ڈبل ایکٹنگ معیاری ماڈل
--SED: اینٹی ٹارشن کے لیے ڈبل راڈ ڈبل ایکٹنگ
-- SEJ: ایڈجسٹ اسٹروک کے ساتھ ڈبل راڈ
-- BSE: انٹرمیڈیٹ پوزیشن ہولڈنگ کے لیے لاک ایبل سلنڈر
- لاحقہ -S: مقناطیسی سوئچ کے لیے بلٹ ان مقناطیسی انگوٹی (بغیر -S = کوئی مقناطیس نہیں)
4. سگ ماہی: NBR+PA جامع ڈبل Y-قسم کی سگ ماہی تیل ذخیرہ کرنے کے معاوضے، کم اسٹارٹ اپ پریشر اور طویل سروس لائف کے ساتھ۔
5. کشن: اثر کو جذب کرنے، کمپن اور شور کو کم کرنے کے لیے دونوں سروں پر آزادانہ طور پر ایڈجسٹ ہوا ہوا کشن۔
6. سینسر لے آؤٹ: CMSE/DMSE مقناطیسی سوئچز کے لیے تین رخا بڑھتے ہوئے نالی (اوپر/بائیں/دائیں)، لچکدار تنصیب کا زاویہ۔
7. انٹرچینج ایبلٹی: ISO15552 معیاری طول و عرض، SMC CP96S اور FESTO DNC کا براہ راست متبادل۔

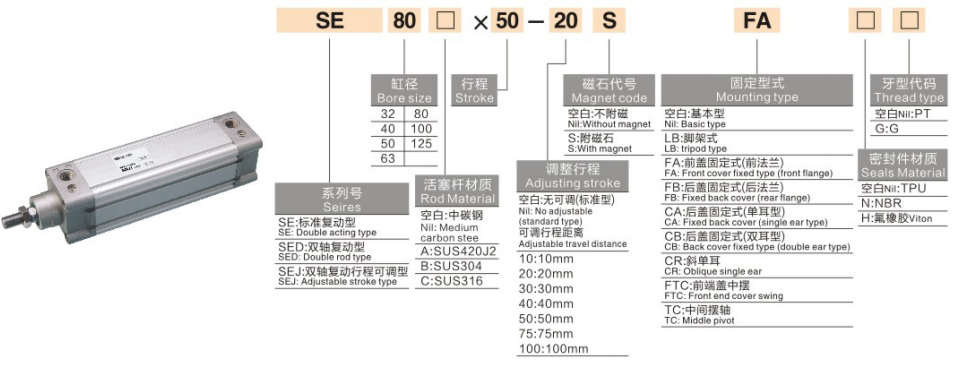

1. ماڈل کی مثال: SE50-200-S-FA
|
طبقہ |
کوڈ |
تعریف |
| SE |
سیریز کوڈ |
ٹائی راڈ فری مربع معیاری سلنڈر |
|
50 |
بور کا سائز |
φ32/40/50/63/80/100/125 ملی میٹر |
|
200 |
اسٹروک کی لمبائی |
معیاری: 25 ~ 1000 ملی میٹر، اپنی مرضی کے مطابق زیادہ سے زیادہ 1800 ملی میٹر |
| -ایس |
میگنیٹ آپشن |
بلٹ میں مقناطیسی انگوٹی؛ غیر مقناطیسی ورژن کے لیے لاحقہ ہٹا دیں۔ |
| ایف اے |
بڑھتے ہوئے کوڈ |
FA=فرنٹ فلینج؛ ایف بی = ریئر فلینج ایل بی = فٹ ماؤنٹ CA = سنگل کلیوس؛ سی بی = ڈبل کلیوس |
2. معیاری آرڈر کی مثالیں۔
-- SE63-150-S-LB: Bore63، stroke150، بلٹ ان میگنیٹ، فٹ ماؤنٹنگ
--SED40-100-FB: بور 40، سٹروک 100، ڈبل راڈ، پیچھے کا فلینج لگانا
--BSE80-300-S: Bore80، stroke300، بلٹ ان مقناطیس کے ساتھ لاک ایبل قسم
|
پیرامیٹر آئٹم |
تفصیلات |
| بور رینج |
φ32,40,50,63,80,100,125 ملی میٹر |
| آپریٹنگ پریشر |
0.15~1.0 MPa |
| پروف پریشر |
1.5 ایم پی اے |
| محیطی درجہ حرارت |
-20~+70℃؛ مقناطیس سے لیس: 0~+60℃ |
| پسٹن کی رفتار |
30~800 ملی میٹر فی سیکنڈ |
| کشن |
دونوں سروں پر سایڈست ایئر کشن |
| ایئر پورٹ تھریڈ |
M5 (φ32), G1/8 (φ40/50), G1/4 (φ63), G3/8 (φ80/100), G1/2 (φ125) |
| چکنا |
پری گریزڈ، تیل سے پاک آپریشن |
| اسٹروک رواداری |
≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm |
1. ڈبل ایکٹنگ SE سنگل راڈ
|
بور (ملی میٹر) |
زور (N) |
پل فورس (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. بڑھتے ہوئے اختیارات
-- بنیادی قسم: اینڈ کیپ ہولز کے ذریعے براہ راست تنصیب
--LB فٹ ماؤنٹ: افقی درمیانے بھاری بوجھ کے لیے ترجیح دی جاتی ہے۔
--FA/FB فلانج: عمودی فکسچر کی تنصیب کے لیے سامنے/پچھلی فلینج
-- CA/CB Clevis: سنگل/ڈبل کلیویس ہنگڈ سوئنگ موشن کے لیے
2. اہم مشتق سیریز
--SE/SED/SEJ: سنگل راڈ، ڈبل راڈ، ایڈجسٹ اسٹروک ڈبل راڈ
-- BSE: من مانی انٹرمیڈیٹ پوزیشن اسٹاپ کے لیے لاک ایبل سلنڈر
- اعلی درجہ حرارت حسب ضرورت ورژن: -20~+150℃ کے لیے خصوصی مہر
1. بور کا انتخاب: مطلوبہ زور کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ بھاری بوجھ اور طویل اسٹروک کے لیے SE کو ترجیح دیں۔
2. اسٹروک کی تصدیق: 10~20mm حفاظتی مارجن شامل کریں۔ معیاری زیادہ سے زیادہ اسٹروک 1000mm، 1800mm تک اپنی مرضی کے مطابق۔
3. ترتیب ملاپ
-- پوزیشن فیڈ بیک: SE-S میگنیٹ ماڈل منتخب کریں، CMSE/DMSE مقناطیسی سوئچز سے میچ کریں۔
--ماؤنٹنگ: افقی بوجھ کے لیے ایل بی فٹ ماؤنٹ، عمودی تنصیب کے لیے ایف اے فلینج؛
-- انٹرمیڈیٹ لاکنگ کی ضرورت: بی ایس ای لاک ایبل سلنڈر کا انتخاب کریں۔
SOLH SE ISO15552 مربع ٹائی راڈ فری سلنڈر براہ راست FESTO DNC اور SMC CP96S کی جگہ لے سکتا ہے، جو ایڈجسٹ ایبل ایئر کشن اور پرچر ماؤنٹنگ فارمز سے لیس ہے، درمیانے بھاری بوجھ والے آٹومیشن آلات کے لیے کامل لانگ اسٹروک لکیری ایکچویٹر۔
