برانڈ: SOLH از رچج ٹیکنالوجی
SOLH SC سیریز ٹائی راڈ معیاری سلنڈر، بنیادی ماڈل سنگل راڈ ڈبل ایکٹنگ قسم ہے۔ فور ٹائی راڈز سخت ڈھانچے، مکمل بڑھتے ہوئے لوازمات، وسیع اسٹروک رینج کے لیے سامنے اور پیچھے کے آخر کی ٹوپیاں لاک کرتی ہیں۔ آٹومیشن لائنوں میں دھکیلنے، مواد کو سنبھالنے اور پوزیشننگ کے لیے بڑے پیمانے پر استعمال کیا جاتا ہے، جو کہ سب سے زیادہ مقبول اقتصادی معیاری نیومیٹک سلنڈر ہے۔
-- ڈھانچہ: چار ٹائی راڈز ایلومینیم بیرل اور اینڈ کیپس کو جوڑتے ہیں، زیادہ سختی، اینٹی امپیکٹ، مستحکم طویل مدتی آپریشن۔
- اداکاری کی قسم: سنگل راڈ ڈبل ایکٹنگ، دو طرفہ آؤٹ پٹ فورس۔
- مواد: سخت انوڈائزڈ ایلومینیم بیرل، دو طرفہ پسٹن مہر؛ ہارڈ کروم چڑھایا 45# اسٹیل پسٹن راڈ۔
--کشن: اثر اور آپریشن کے شور کو کم کرنے کے لیے دونوں سروں پر سایڈست ایئر کشن۔
- سینسر کی تنصیب: CMSG/DMSG/EMSG مقناطیسی سوئچز کے لیے ٹائی راڈ کے علاقے پر سینسر کی نالییں پسٹن کی پوزیشن کا پتہ لگانے کے لیے۔
-- فائدہ: ISO15552 پروفائل سلنڈر کے مقابلے میں ایک ہی بور کے سائز کے نیچے جسم کی لمبائی چھوٹی، قیمت مسابقتی۔

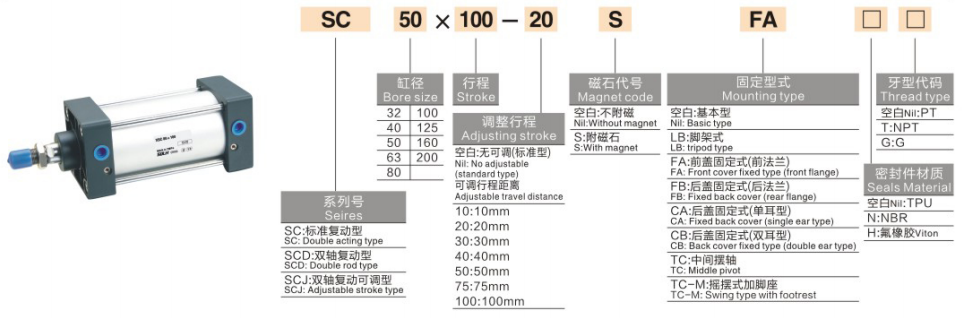

1. ماڈل کی مثال: SC50×100-S
|
طبقہ |
کوڈ |
تعریف |
| ایس سی |
سیریز کوڈ |
ٹائی راڈ سنگل راڈ ڈبل ایکٹنگ سلنڈر |
|
50 |
بور کا سائز (ملی میٹر) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
اسٹروک کی لمبائی |
معیاری: 25~1000mm، اپنی مرضی کے مطابق طویل اسٹروک دستیاب ہے۔ |
| -ایس |
میگنیٹ آپشن |
بلٹ میں مقناطیسی انگوٹی؛ غیر مقناطیسی ورژن کے لیے لاحقہ ہٹا دیں۔ |
2. مشتق ماڈلز
--SCD: ڈبل راڈ ڈبل ایکٹنگ، اینٹی ٹورشن
-- SCJ: ایڈجسٹ اسٹروک کے ساتھ ڈبل راڈ
-- SCF: انٹیگریٹڈ سولینائڈ والو سلنڈر
-- ایس سی ایل: لاک ایبل سلنڈر، ہوا بند ہونے پر لوڈ ہولڈنگ
3. معیاری آرڈر کی مثالیں۔
-- SC63×150-S: Bore63، stroke150، بلٹ ان مقناطیس، بنیادی قسم
--SCJ40×200-S: بور40، سٹروک200، ایڈجسٹ اسٹروک، مقناطیس کے ساتھ
|
پیرامیٹر آئٹم |
تفصیلات |
| اداکاری کی قسم |
سنگل/ڈبل راڈ ڈبل ایکٹنگ |
| آپریٹنگ پریشر |
0.15~1.0 MPa (تجویز کردہ: 0.5~0.6 MPa) |
| پروف پریشر |
1.5 ایم پی اے |
| محیطی درجہ حرارت |
-20 ~ +70℃; اعلی درجہ حرارت ورژن 150℃ تک اختیاری |
| پسٹن کی رفتار |
30~800 ملی میٹر فی سیکنڈ |
| کشن |
سایڈست ہوا کشن دونوں سروں |
| ایئر پورٹ تھریڈ |
G1/8 ~ G1/2 (بور پر منحصر ہے) |
| چکنا |
پری گریزڈ، تیل سے پاک آپریشن |
|
بور (ملی میٹر) ٹی |
hurst (N) |
تقریبا افقی بوجھ (کلوگرام) |
تقریبا عمودی بوجھ (کلوگرام) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. بڑھتے ہوئے اختیارات
-- بنیادی قسم، FA/FB فلینج، CA/CB کلیویس، LB فٹ ماؤنٹ، TC/TCM1 ٹرنین۔
2. اختیاری لوازمات
-- فلوٹنگ جوائنٹ، راڈ آئی، I/Y/U/F کنیکٹر، CMSG/DMSG/EMSG مقناطیسی سوئچز۔
1. بور کا انتخاب: لوڈ، ریزرو ≥50% حفاظتی مارجن کی بنیاد پر مطلوبہ زور کا حساب لگائیں۔ کینٹیلیور/آفسیٹ لوڈ کے لیے اپ گریڈ سائز۔
2. اسٹروک کی تصدیق: مؤثر سفر پر 10~20mm حفاظتی مارجن شامل کریں۔ زیادہ سے زیادہ معیاری اسٹروک 1000 ملی میٹر۔
3. ترتیب ملاپ
- پوزیشن کی رائے: -S مقناطیس ماڈل کا انتخاب کریں اور مقناطیسی سوئچز سے میچ کریں؛
--ماؤنٹنگ: مشین کی ترتیب کے مطابق فلانج /فٹ/کلیویس کو منتخب کریں۔
-- خصوصی فنکشن: ڈبل راڈ کے لیے SCD، ایڈجسٹ اسٹروک کے لیے SCJ، لوڈ لاکنگ کے لیے SCL۔
SOLH SC سیریز کا اقتصادی ٹائی راڈ معیاری سلنڈر جس میں ایڈجسٹ ایبل ایئر کشن اور پرچر ماؤنٹنگ آپشنز، عام آٹومیشن پشنگ، ٹرانسفرنگ اور پوزیشننگ کے کاموں کے لیے مثالی کم لاگت والا لکیری ایکچویٹر۔
