برانڈ: SOLH از رچج ٹیکنالوجی

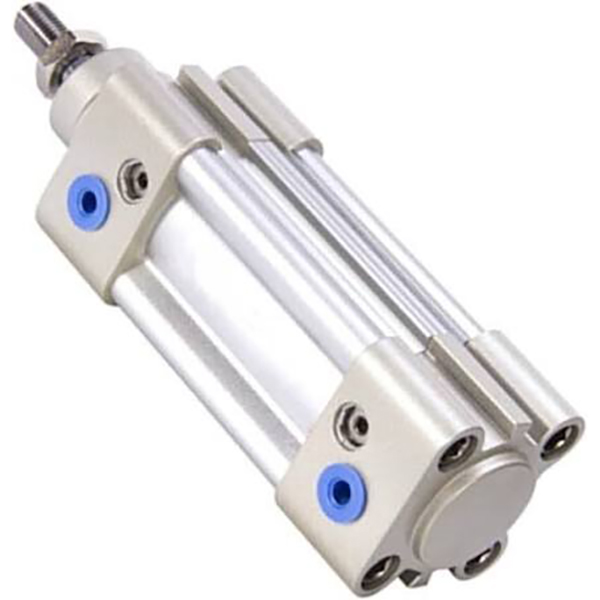

SOLH SAI سیریز کا ڈبل ایکٹنگ پروفائل سلنڈر ISO 15552 (اصل ISO6431) / VDMA 24562 بین الاقوامی معیار کے مطابق ہے۔ براہ راست تبادلہ کے لیے SI، SE اور FESTO DNC سیریز جیسے بڑھتے ہوئے طول و عرض۔ اعلی قیمت کی کارکردگی، مستحکم کارکردگی اور طویل سروس کی زندگی کی خاصیت، یہ آٹومیشن آلات کے لیے سب سے زیادہ استعمال ہونے والا درمیانے درجے کا ISO معیاری سلنڈر ہے۔
1. معیاری تعمیل: ISO15552/VDMA24562، مکمل طور پر قابل تبادلہ بڑھتے ہوئے طول و عرض اور لوازمات۔
2. ڈھانچہ: ایم کے سائز کا مربوط مربع ایلومینیم پروفائل بیرل بے نقاب ٹائی راڈز، اعلی سختی اور اینٹی سنکنرن کے بغیر۔ CMSE/DMSE/CS1 مقناطیسی سوئچز کے لیے دو طرفہ سینسر گرووز۔
3. آپریشن متغیرات
-- SAI: سنگل راڈ ڈبل ایکٹنگ معیاری ماڈل
- کہا: ڈبل راڈ ڈبل ایکٹنگ، بہترین اینٹی ٹورسن صلاحیت
-- SAIJ: ایڈجسٹ اسٹروک کے ساتھ ڈبل راڈ
-- سیل: لاک ایبل سلنڈر، ہوا کی سپلائی ختم ہونے پر لوڈ ہولڈنگ
- SAIF: Solenoid والو انٹیگریٹڈ سلنڈر
- لاحقہ -S: پوزیشن سینسر کے لیے بلٹ ان مقناطیسی انگوٹی (بغیر -S = غیر مقناطیس)
4. کشن سسٹم: معیاری ڈبل اینڈ ایڈجسٹ ایبل ایئر کشن + پی پی وی لچکدار بفر پیڈ، تیز رفتار اور بھاری بوجھ کے تحت اثر اور شور کو مؤثر طریقے سے کم کرتا ہے۔
5. سگ ماہی: تیل ذخیرہ کرنے کی نالی کے ساتھ ڈبل Y-قسم کی ایک طرفہ معاوضہ مہر، کم سٹارٹ اپ پریشر (0.1MPa)، تیل سے پاک آپریشن۔ ہارڈ کروم چڑھایا 45# اسٹیل پسٹن راڈ، پہننے سے بچنے والا اور زنگ سے پاک۔

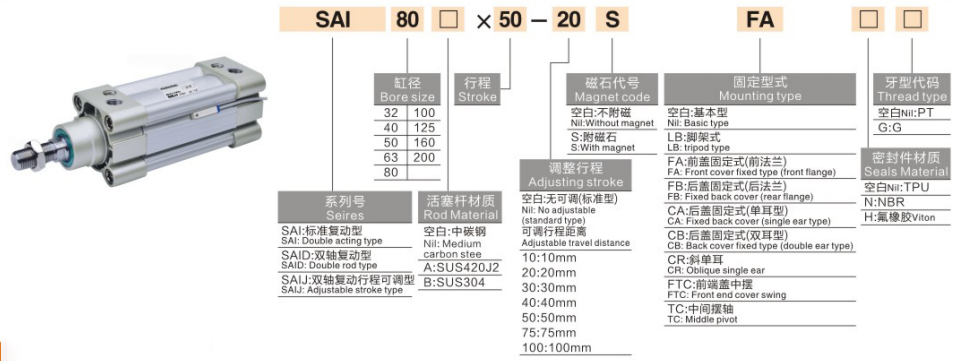

1. ماڈل کی مثال: SAI50×150-S-FA
|
طبقہ |
کوڈ |
تعریف |
| SAI |
سیریز کوڈ |
ISO15552 ٹائی راڈ فری پروفائل سلنڈر |
|
50 |
بور کا سائز (ملی میٹر) |
32,40,50,63,80,100,125,160,200 |
|
150 |
اسٹروک کی لمبائی |
معیاری: 25 ~ 1000 ملی میٹر، زیادہ سے زیادہ حسب ضرورت 2000 ملی میٹر |
| -ایس |
میگنیٹ آپشن |
بلٹ میں مقناطیسی انگوٹی؛ غیر مقناطیسی ورژن کے لیے لاحقہ ہٹا دیں۔ |
| ایف اے |
بڑھتے ہوئے کوڈ |
FA=فرنٹ فلینج ایف بی = ریئر فلینج ایل بی = فٹ ماؤنٹ CA=سنگل کلیوس سی بی = ڈبل کلیوس TC=Trunnion TCM = مقناطیس کے ساتھ ٹرنیون |
2. معیاری آرڈر کی مثالیں۔
-- SAI63×200-S: Bore63، stroke200، بلٹ ان مقناطیس، بنیادی قسم
--SAID40×100-FB: بور 40، اسٹروک 100، ڈبل راڈ، ریئر فلینج ماؤنٹ
-- SAIL80×300-S-LB: Bore80, stroke300, lockable type, foot mounting
|
پیرامیٹر آئٹم |
تفصیلات |
| اداکاری کی قسم |
ڈبل ایکٹنگ (سنگل راڈ/ڈبل راڈ) |
| آپریٹنگ پریشر |
0.1~1.0 MPa (تجویز کردہ: 0.5~0.6 MPa) |
| پروف پریشر |
1.5 ایم پی اے |
| محیطی درجہ حرارت |
-20 ~ +70℃ |
| پسٹن کی رفتار |
30~800 ملی میٹر فی سیکنڈ (32~100 بور)؛ 30~500 ملی میٹر فی سیکنڈ (125~200 بور) |
| کشن |
سایڈست ایئر کشن + پی پی وی لچکدار پیڈ دونوں سروں پر |
| ایئر پورٹ تھریڈ |
G1/8 (32/40)، G1/4 (50/63)، G3/8 (80/100)، G1/2 (125)، G3/4 (160/200) |
| پسٹن راڈ تھریڈ |
M10×1.25~M45×2 (بور پر منحصر ہے) |
| چکنا |
پری گریزڈ، تیل سے پاک آپریشن |
| چڑھنا |
کوئی بھی تنصیب کا زاویہ، یونیورسل ISO معیاری لوازمات |
|
بور (ملی میٹر) |
زور (N) |
پل فورس (N) |
تقریبا افقی بوجھ (کلوگرام) |
تقریبا عمودی بوجھ (کلوگرام) |
|
32 |
483 |
440 |
24 |
12 |
|
40 |
754 |
700 |
37 |
18 |
|
50 |
1178 |
1100 |
58 |
29 |
|
63 |
1870 |
1760 |
93 |
46 |
|
80 |
3016 |
2850 |
150 |
75 |
|
100 |
4712 |
4480 |
235 |
117 |
|
125 |
7363 |
7050 |
368 |
184 |
|
160 |
12064 |
11600 |
603 |
301 |
|
200 |
18850 |
18100 |
942 |
471 |
1. بڑھتے ہوئے اختیارات
--بنیادی قسم، LB فٹ ماؤنٹ، FA/FB flange، CA/CB clevis، TC/TCM ٹرنین۔ اختیاری لوازمات: فلوٹنگ جوائنٹ، راڈ آئی، I/Y/U/F کنیکٹر۔
2. اہم مشتق سیریز
-- کہا: ڈبل راڈ ڈبل ایکٹنگ
-- SAIJ: ایڈجسٹ اسٹروک کے ساتھ ڈبل راڈ
-- سیل: انٹرمیڈیٹ پوزیشن ہولڈنگ کے لیے لاک ایبل سلنڈر
- سیف: انٹیگریٹڈ سولینائڈ والو سلنڈر
1. بور کا انتخاب: لوڈ کے مطابق مطلوبہ زور کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ آفسیٹ لوڈ/کینٹیلور لوڈ کے تحت 1~2 سائز اپ گریڈ کریں۔
2. اسٹروک کی تصدیق: مؤثر سفر کے لیے 20~50mm حفاظتی مارجن شامل کریں۔ زیادہ سے زیادہ معیاری اسٹروک 1000mm، 2000mm تک اپنی مرضی کے مطابق۔
3. کنفیگریشن ملاپ
-- پوزیشن فیڈ بیک: منتخب کریں -S مقناطیس ماڈل، CMSE/DMSE مقناطیسی سوئچز سے میچ کریں؛
--ماؤنٹنگ: افقی بھاری بوجھ کے لیے ایل بی فٹ ماؤنٹ؛ عمودی تنصیب کے لیے ایف اے فلانج کو ترجیح دی جاتی ہے۔
-- خصوصی فنکشن: ڈبل راڈ کے لیے SAID، ایڈجسٹ اسٹروک کے لیے SAIJ، پوزیشن لاکنگ کے لیے SAIL، کمپیکٹ لے آؤٹ کے لیے SAIF کا انتخاب کریں۔
SOLH SAI ISO15552 ٹائی راڈ فری پروفائل سلنڈر براہ راست FESTO DNC، SE اور SI سیریز کی جگہ لے سکتا ہے، جو ایڈجسٹ ایبل پی پی وی بفر اور بھرپور ویریئنٹس سے لیس ہے، برآمدی آٹومیشن، پیکیجنگ اور مشین ٹول کے آلات کے لیے لاگت سے موثر جنرل لکیری ایکچویٹر۔
