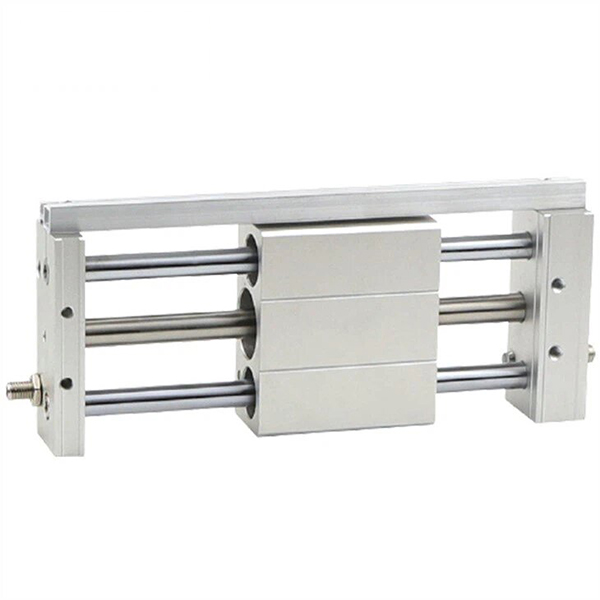

RM سیریز مقناطیسی کپلنگ راڈ لیس سلنڈر | ایرٹیک کومپیکٹ گائیڈڈ لانگ اسٹروک ٹائپ

برانڈ: SOLH از رچج ٹیکنالوجی

RMT
آر ایم ٹی ایل

پروڈکٹ کا جائزہ

     SOLH RM سیریز ایک مین اسٹریم Airtac طرز کا مقناطیسی کپلنگ راڈ لیس سلنڈر ہے جو کمپیکٹ، لانگ اسٹروک اور گائیڈڈ لکیری ڈرائیونگ کے تقاضوں کے لیے ڈیزائن کیا گیا ہے۔ اندرونی پسٹن اور بیرونی سلائیڈ ٹیبل کے درمیان غیر رابطہ مقناطیسی سنکرونس ٹرانسمیشن کو اپناتے ہوئے، مکمل طور پر بند ڈھانچہ مکمل صفر رساو اور دھول سے پاک آپریشن حاصل کرتا ہے۔ بنیادی قسم اور گائیڈڈ راڈ کی قسم سمیت چار بنیادی ماڈلز کا احاطہ کرتے ہوئے، بور کا سائز φ10 سے φ40mm تک ہوتا ہے جس کی زیادہ سے زیادہ اسٹروک 2000mm ہوتی ہے۔ بلٹ ان گائیڈنگ، وسیع درجہ حرارت کی موافقت اور اعلیٰ قیمت کی کارکردگی کے ساتھ، یہ لانگ اسٹروک لکیری ٹرانسفر اور کلین اسپیس آٹومیشن منظرناموں کے لیے بالکل موزوں ہے، جو SMC CY1/CY3 سیریز کے ترجیحی گھریلو متبادل کے طور پر کام کرتا ہے۔

کور ماڈل کی درجہ بندی اور ساختی خصوصیات

1. RM فیملی ماڈل کی درجہ بندی مکمل کریں۔

• RMS بنیادی قسم: بلٹ ان گائیڈنگ سسٹم کے بغیر انتہائی کم سے کم ڈھانچہ۔ تنصیب کے لیے بیرونی سپورٹ بریکٹ اور لکیری گائیڈ ریلز کی ضرورت ہوتی ہے۔ یہ سب سے کم لاگت کا حامل ہے اور مخصوص گائیڈنگ ڈھانچوں کے ساتھ بجٹ کے لحاظ سے حساس منصوبوں کے لیے مثالی ہے۔

• RMT معیاری گائیڈڈ قسم: مربوط گائیڈنگ فنکشن کے لیے ڈوئل گائیڈ راڈز اور سلائیڈنگ بیرنگ سے لیس۔ یہ بیرونی گائیڈ ریلوں کے بغیر پس منظر اور سنکی بوجھ کو برداشت کر سکتا ہے، روایتی کام کے حالات کے لیے آسان اور تیز تنصیب کو قابل بناتا ہے۔

• RMTL پریسجن گائیڈڈ ٹائپ: لکیری حرکت کی درستگی کو بڑھانے کے لیے توسیع شدہ اعلیٰ درستگی والی گائیڈ راڈز اور ہائی سختی والے بیرنگ کو اپناتا ہے۔ ریپیٹ پوزیشننگ کی درستگی ±0.1 ملی میٹر تک پہنچ جاتی ہے، جو کہ اعلی درستگی والے اسٹروک پوزیشننگ اور مائیکرو ڈسٹنس ٹرانسفر کی ضروریات کو پورا کرتی ہے۔

• RMH ہائی-لوڈ سلائیڈ کی قسم: مضبوط سلائیڈ ریلوں اور اعلیٰ طاقت والے گائیڈ راڈ کے ڈھانچے کے ساتھ آپٹمائزڈ، بہترین بوجھ کی صلاحیت اور اینٹی ڈیفلیکشن کارکردگی کو نمایاں کرتا ہے۔ بھاری بوجھ اور اعلی استحکام کے آپریشن کے منظرناموں کے لیے اسے براہ راست اسٹینڈ اسٹون سلائیڈنگ ٹیبل کے طور پر استعمال کیا جا سکتا ہے۔

2. بنیادی ساختی فوائد

• مقناطیسی کپلنگ ڈرائیو اور زیرو لیکیج کلین پرفارمنس: بلٹ میں اعلی طاقت مقناطیسی سرنی غیر میکانی ہم وقت ساز ٹرانسمیشن کا احساس کرتا ہے. مکمل طور پر بند سلنڈر بیرل اندرونی ہوا کے سرکٹس کو بیرونی ماحول سے مکمل طور پر الگ کر دیتا ہے، صفر ہوا کے رساو اور دھول سے پاک آپریشن کو حاصل کرتا ہے۔ یہ خوراک، الیکٹرانکس اور میڈیکل کلین ورکشاپ ایپلی کیشنز کے لیے حفظان صحت کے معیارات کی مکمل تعمیل کرتا ہے۔

• راڈ لیس کمپیکٹ ڈیزائن اور خلائی بچت: کوئی پسٹن راڈ توسیعی ڈھانچہ روایتی ٹائی راڈ سلنڈروں کے مقابلے میں تنصیب کی جگہ کو 50% کم نہیں کرتا ہے۔ یہ زیادہ سے زیادہ 2000 ملی میٹر طویل اسٹروک کے حالات میں بھی موڑنے کے بغیر مستحکم لکیری آپریشن کو برقرار رکھتا ہے، بالکل کمپیکٹ آلات کے ڈیزائن کی حمایت کرتا ہے۔

• الگ تھلگ ڈسٹ پروف ڈھانچہ اور توسیعی سروس لائف: پسٹن چیمبر اور سلائیڈ ٹیبل کو مکمل طور پر الگ تھلگ کر دیا گیا ہے تاکہ بیرونی دھول، گندگی اور نجاست کو سلنڈر کے اندرونی حصے میں داخل ہونے سے روکا جا سکے۔ بہترین لباس مزاحم انگوٹی اور ڈسٹ پروف رنگ کا امتزاج مؤثر طریقے سے رگڑ کے نقصان کو کم کرتا ہے اور مجموعی سروس کی زندگی کو طول دیتا ہے۔

• انٹیگریٹڈ ڈوئل گائیڈ راڈ ڈیزائن (RMT/RMTL/RMH): خود ساختہ رہنمائی کا ڈھانچہ بیرونی سلائیڈ ریلوں کی ضرورت کو ختم کرتا ہے۔ یہ پس منظر کی طاقت اور سنکی بوجھ کی مداخلت کے خلاف مؤثر طریقے سے مزاحمت کرتا ہے، اعلی تنصیب کی کارکردگی کے ساتھ ہموار اور مستحکم باہمی حرکت کو یقینی بناتا ہے۔

• مستحکم آپریشن کے لیے ملٹی بفر کنفیگریشن: معیاری فکسڈ ڈوئل اینڈ ربڑ بفر آپریٹنگ اثر کو جذب کرتے ہیں اور چلنے والے شور کو کم کرتے ہیں۔ اختیاری ایڈجسٹ ایبل بفرز اور ہائیڈرولک بفرز زیادہ سے زیادہ 500mm/s کی رفتار سے مستحکم آپریشن کی حمایت کرتے ہیں، تیز رفتار سائیکلک حرکت کے دوران سخت اثر سے بچتے ہیں۔

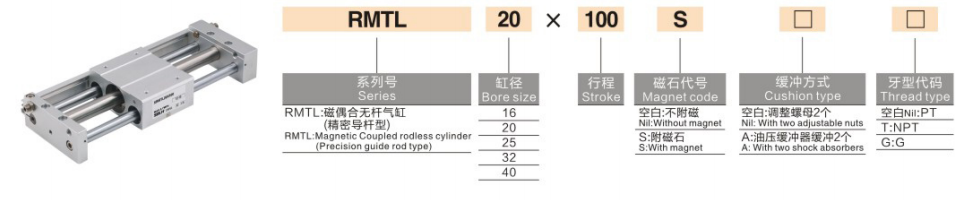

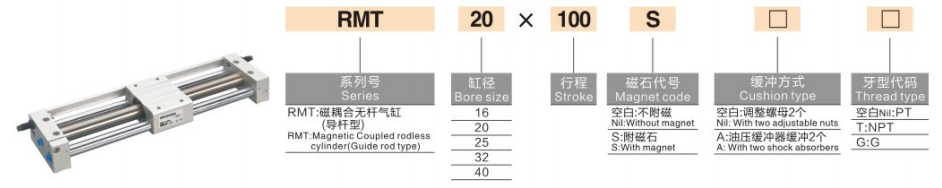

ماڈل کوڈنگ کا مکمل اصول

1. ماڈل کی مثالیں: RMT20-500 | RMS16-300-ایس

2.معیاری آرڈر ریفرنس کی مثالیں۔

• RMS16-300: 16mm بور، 300mm سٹروک، بنیادی نان گائیڈڈ قسم بغیر مقناطیسی سوئچ کے

• RMT20-500-S: 20mm بور، 500mm سٹروک، مقناطیسی آلات کے ساتھ معیاری گائیڈڈ قسم

• RMTL25-800: 25 ملی میٹر بور، 800 ملی میٹر اسٹروک، اعلی صحت سے متعلق ہدایت کی قسم

بنیادی تکنیکی وضاحتیں (20℃ معیاری حالت)

1. بنیادی عمومی وضاحتیں

• آپریشن موڈ: ڈبل ایکٹنگ مقناطیسی یوگمن غیر رابطہ ہم وقت ساز ٹرانسمیشن

• کام کرنے والا سیال: فلٹر شدہ کمپریسڈ ہوا (40μm فلٹریشن، آئل فری آپریشن دستیاب ہے)

• محیطی درجہ حرارت: -20℃~70℃ (انتہائی وسیع درجہ حرارت صنعتی گریڈ)

• ورکنگ پریشر کی حد: 0.15~0.7MPa؛ پروف پریشر: 1.0MPa

• معیاری آپریٹنگ سپیڈ: 50~500mm/s

• بفر موڈ: معیاری ڈبل اینڈ فکسڈ ربڑ بفر؛ اختیاری سایڈست بفر / ہائیڈرولک بفر

• مقناطیسی ہولڈنگ فورس: 55~1400N (بور کے سائز کے ساتھ آہستہ آہستہ بڑھتا ہے)

2. کلیدی پرفارمنس پیرامیٹر چارٹ (@0.5MPa)

بنیادی ترتیب اور انتخاب کے رہنما خطوط

1. بوجھ اور زور سے بور سائز کا انتخاب

• φ10~φ16 (مائیکرو لائٹ ڈیوٹی): ≤2kg بوجھ کے لیے موزوں، شارٹ اسٹروک پریزین اجزاء کی منتقلی اور چھوٹے الیکٹرانک آٹومیشن آلات میں مائیکرو پوزیشننگ آپریشنز کے لیے وقف۔

• φ20~φ25 (جنرل لائٹ ڈیوٹی): 4~6kg لائٹ بوجھ کے ساتھ مماثل، عام خودکار پروڈکشن لائنوں میں روایتی لانگ اسٹروک پشنگ اور پلنگ آپریشنز (≤1000mm) کے لیے مثالی۔

• φ32~φ40 (میڈیم ڈیوٹی): 10 ~ 16 کلو گرام درمیانے بوجھ کے منظرناموں کے لیے قابل اطلاق، طویل اسٹروک میٹریل ہینڈلنگ اور پیکیجنگ اور لاجسٹکس آٹومیشن آلات میں اعلی تعدد چکراتی کام کے حالات کے مطابق بالکل موزوں۔

2. ماڈل اور گائیڈنگ سسٹم کا انتخاب

• RMS بنیادی قسم: بلٹ ان گائیڈنگ کے بغیر انتہائی کم لاگت کا حل۔ پہلے سے نصب شدہ بیرونی لکیری گائیڈ ریلوں کے ساتھ بجٹ کے لحاظ سے حساس پروجیکٹس اور آلات کے لیے موزوں ہے، جس میں ڈوئل اینڈ بریکٹ فکسشن کی ضرورت ہوتی ہے۔

• RMT معیاری گائیڈڈ قسم: بلٹ ان بیئرنگ گائیڈنگ کے ساتھ آل ان ون ڈوئل گائیڈ راڈ ڈیزائن۔ یہ بیرونی گائیڈنگ لوازمات کے بغیر روایتی پس منظر کے بوجھ کا مقابلہ کر سکتا ہے، جس میں سادہ تنصیب اور معیاری کام کے حالات کے لیے وسیع موافقت کی خاصیت ہے۔

• RMTL پریسجن گائیڈڈ ٹائپ: توسیع شدہ اعلی درستگی والی گائیڈ سلاخیں لکیری حرکت کے استحکام کو بہتر بناتی ہیں، ±0.1 ملی میٹر تک دوبارہ پوزیشننگ کی درستگی حاصل کرتی ہیں۔ درست پوزیشننگ، عین مطابق اسمبلی اور اعلی لکیری مانگ کے منظرناموں کے لیے بہترین انتخاب۔

• RMH ہائی-لوڈ سلائیڈ کی قسم: مضبوط سلائیڈ ریل اور اعلیٰ طاقت والی گائیڈ راڈ کا ڈھانچہ اینٹی ڈیفلیکشن کی صلاحیت اور بوجھ کی صلاحیت کو بہت بہتر بناتا ہے۔ یہ بھاری بھرکم طویل اسٹروک ڈرائیونگ کے کاموں کو مکمل کرنے کے لیے آزاد سلائیڈنگ ٹیبلز کی جگہ لے سکتا ہے۔

3. ماحولیات اور فنکشنل کنفیگریشن کا انتخاب

• صاف ماحول کی درخواست: زیرو لیکیج اور دھول سے پاک غیر رابطہ مقناطیسی ٹرانسمیشن ثانوی آلودگی سے بچاتا ہے۔ خوراک، طبی اور الیکٹرانک کلین ورکشاپس میں طویل مدتی مستحکم آپریشن کے لیے RMT اور RMTL سیلف گائیڈڈ ماڈلز کو ترجیح دی جاتی ہے۔

• ہائی سپیڈ ورکنگ کنڈیشن اپ گریڈ: اختتامی اثر کو ختم کرنے کے لیے بیرونی ہائیڈرولک بفرز سے لیس کریں، ہائی فریکوئنسی سائیکلک پروڈکشن لائنوں کے لیے 500mm/s تک مسلسل تیز رفتار آپریشن کی حمایت کرتے ہیں۔

• صحت سے متعلق پوزیشن کی رائے: شامل کریں -S مقناطیسی لیس کنفیگریشن، D-M9 سیریز کے مقناطیسی سوئچز کے ساتھ ہم آہنگ، ملٹی پوائنٹ اسٹروک پوزیشننگ اور ریئل ٹائم الیکٹریکل سگنل فیڈ بیک خودکار لنکیج کنٹرول کے لیے۔

عام صنعتی درخواست کے منظرنامے۔

• صاف کمرے الیکٹرانک مواد کی منتقلی: دھول سے پاک اور صفر آلودگی مقناطیسی کپلنگ ڈھانچہ وسیع پیمانے پر سیمی کنڈکٹر اور LCD ڈسٹ فری ورکشاپس میں طویل فاصلے کے مواد کو سنبھالنے کے لیے استعمال کیا جاتا ہے، جو صاف پیداواری ماحول کو مؤثر طریقے سے تحفظ فراہم کرتا ہے۔

• فوڈ اینڈ فارماسیوٹیکل پیکیجنگ لائن کی نقل مکانی: سیلف گائیڈڈ انٹیگریٹڈ ڈیزائن انسٹالیشن اور یومیہ دیکھ بھال کو آسان بناتا ہے، صحت مند اور قابل بھروسہ کارکردگی کے ساتھ لائٹ اور میڈیم ڈیوٹی پیکیجنگ آلات کے لانگ اسٹروک ورک پیس کو دھکیلنے اور کھینچنے کے مطالبات کو بالکل پورا کرتا ہے۔

• خودکار آلات کے دروازے اور شیلڈ کنٹرول: راڈ لیس کمپیکٹ ڈھانچہ 50% تنصیب کی جگہ بچاتا ہے، جو طویل اسٹروک آلات کے حفاظتی دروازوں، ڈسٹ شیلڈز اور حفاظتی کور کے مستحکم کھولنے اور بند کرنے کے لیے موزوں ہے۔

• لانگ اسٹروک اسمبلی لائن پریسجن پوزیشننگ: RMTL ہائی پریسجن گائیڈڈ ماڈل 1~2m انتہائی لمبی دوری کے عین مطابق پوزیشننگ اور پروڈکشن لائنوں کی سائیکلک پہنچانے کی ضروریات کو پورا کرتے ہوئے بہترین خطوط اور دہرانے والی پوزیشننگ کی درستگی کو یقینی بناتا ہے۔

• کومپیکٹ آلات کی تزئین و آرائش اور خلائی بچت: یہ لانگ اسٹروک (>500 ملی میٹر) منظرناموں میں روایتی ٹائی راڈ سلنڈروں کے لیے ایک مثالی متبادل کے طور پر کام کرتا ہے، سازوسامان کی ترتیب کو بہت زیادہ بہتر بناتا ہے اور کمپیکٹ خودکار آلات کے ڈیزائن کو محسوس کرتا ہے۔

RM سیریز بمقابلہ CY1 / CY3 سیریز کور پیرامیٹر کا موازنہ

تین قدمی فوری انتخاب گائیڈ

1۔ بور کے سائز کی تصدیق: حفاظتی عنصر ≥2 کے ساتھ اصل بوجھ کے وزن کی بنیاد پر مطلوبہ زور کا حساب لگائیں۔ تجویز کردہ اصول: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40۔

2. ماڈل کی قسم کی تصدیق: انتہائی کم بجٹ کے لیے RMS کا انتخاب کریں۔ معیاری عام کام کے حالات کے لیے RMT؛ اعلی صحت سے متعلق پوزیشننگ کے مطالبات کے لیے RMTL؛ ہیوی لوڈ اور اینٹی ڈیفیکشن منظرناموں کے لیے RMH۔

3۔ اسٹروک کی تفصیلات کی تصدیق: روایتی استعمال کے لیے معیاری 50~1000mm سٹروک منتخب کریں۔ درمیانی لمبی دوری کی ڈرائیونگ کے مطالبات کے لیے اختیاری توسیعی اسٹروک 2000mm تک۔

ایک جملے کا خلاصہ

     SOLH RM سیریز Airtac طرز کا مقناطیسی کپلنگ راڈ لیس سلنڈر متنوع سیلف گائیڈڈ ڈھانچے، انتہائی وسیع درجہ حرارت کی موافقت اور صفر رساو صاف کارکردگی کو مربوط کرتا ہے، جو درمیانے بجٹ کے خودکار آلات کے لیے اعلیٰ لاگت والی گھریلو لانگ اسٹروک لکیری ڈرائیونگ حل کے طور پر کام کرتا ہے۔
