برانڈ: SOLH از رچج ٹیکنالوجی

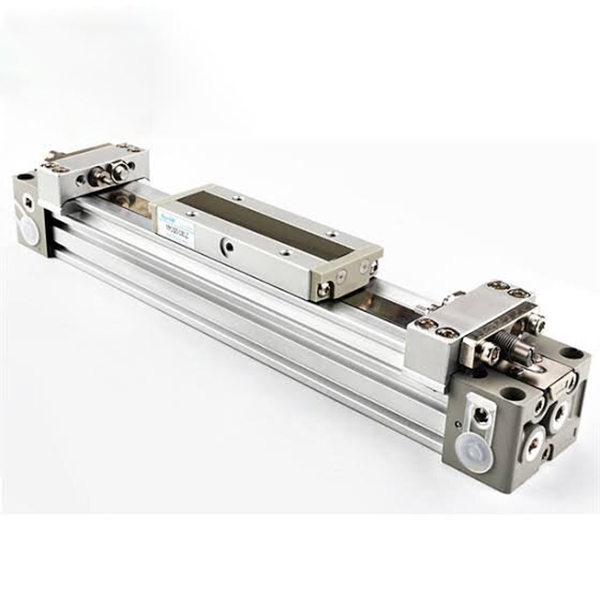

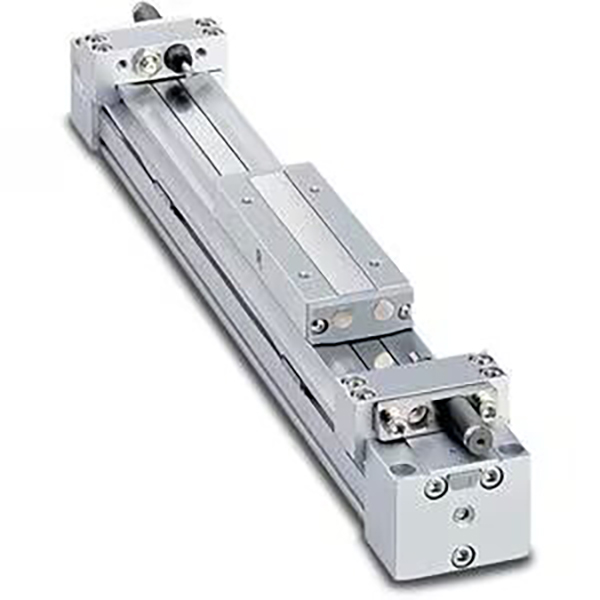

SOLH MY1B سیریز ایک کلاسک میکانکی طور پر جوائنٹ شدہ راڈ لیس سلنڈر ہے جو الٹرا لانگ اسٹروک لکیری ڈرائیونگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اندرونی پریشر سیلنگ بیلٹ اور بیرونی ڈسٹ پروف بیلٹ کے ڈھانچے کو اپناتے ہوئے، یہ روایتی راڈ کی توسیع کو ختم کرتا ہے، جس سے تنصیب کی لمبائی تقریباً اصل اسٹروک کے برابر ہوتی ہے اور روایتی ٹائی راڈ سلنڈروں کے مقابلے میں 50% سے زیادہ تنصیب کی جگہ کی بچت ہوتی ہے۔ φ10 سے φ100mm تک بور کے سائز اور 5000mm کے زیادہ سے زیادہ اسٹروک کا احاطہ کرتے ہوئے، یہ مستحکم درمیانی رفتار اور درمیانے بوجھ والی لکیری حرکت فراہم کرتا ہے۔ یہ عام آٹومیشن آلات میں لمبی دوری کے مواد کی منتقلی، اسٹیشن شفٹنگ اور ورک پیس کو دھکیلنے/کھینچنے کے لیے بہترین سرمایہ کاری مؤثر حل ہے۔
• مکینیکل جوائنٹ راڈ لیس ڈیزائن: انٹیگریٹڈ پسٹن اور سلائیڈ ٹیبل کا ڈھانچہ بغیر پسٹن راڈ کو بڑھائے۔ اندرونی سیلنگ بیلٹ ہوا کے دباؤ کو برقرار رکھتی ہے جبکہ بیرونی ڈسٹ پروف بیلٹ مکمل تحفظ فراہم کرتی ہے۔ مجموعی لمبائی اسٹروک کے برابر ہے، محدود تنصیب کے منظرناموں کے لیے انتہائی زیادہ جگہ کے استعمال کو محسوس کرتے ہوئے۔
• ہائی رگڈیٹی انٹیگریٹڈ سلائیڈ ٹیبل: سلائیڈ ٹیبل پسٹن کے ساتھ سختی سے جڑی ہوئی ہے، جس میں موڑنے والی بہترین مزاحمت موجود ہے۔ لائٹ ڈیوٹی ایپلی کیشنز کے لیے اضافی گائیڈنگ ڈھانچے کے بغیر، مکینیکل ڈیزائن اور اسمبلی کو آسان بناتے ہوئے بوجھ کو براہ راست سلائیڈ ٹیبل پر لگایا جا سکتا ہے۔
• 4 طرفہ پائپنگ اور ہلکا پھلکا اپ گریڈ: آپٹمائزڈ سلنڈر ہیڈ چار سمت والی پائپنگ (سامنے/پیچھے/سائیڈ/نیچے) کو سپورٹ کرتا ہے، جس سے لچکدار ترتیب کے لیے سائٹ پر پائپنگ کی سمت کو ایڈجسٹ کیا جا سکتا ہے۔ اپ گریڈ شدہ سلنڈر باڈی سٹرکچر پرانے ورژن کے مقابلے φ25/32/40 ماڈلز کے لیے وزن میں 17% کمی کرتا ہے، جس سے سامان کا مجموعی بوجھ کم ہوتا ہے۔
• معیاری سایڈست ایئر کشن: دونوں سروں پر بلٹ ان ایڈجسٹ ایبل ایئر بفر آپریٹنگ اثر کو مؤثر طریقے سے جذب کرتے ہیں اور درمیانی رفتار کے مستحکم آپریشن کے لیے چلنے والے شور کو کم کرتے ہیں۔ بیرونی ہائیڈرولک بفرز تیز رفتار اور بھاری بھرکم کام کرنے کے حالات کے مطابق اختیار کرنے کے لیے اختیاری ہیں۔
• تیل سے پاک اور لمبی سروس لائف: معیاری تیل سے پاک آپریشن ڈیزائن صنعتی ماحول اور عام خودکار پیداوار لائنوں کو صاف کرنے کے لیے ڈھالتا ہے۔ لباس مزاحم سگ ماہی بیلٹ کم دیکھ بھال کے اخراجات کے ساتھ طویل سائیکل پائیدار آپریشن کو یقینی بناتا ہے۔
• آسان مقناطیسی سوئچ کی تنصیب: سلنڈر کے سامنے اور مخالف سمتوں پر پہلے سے محفوظ ماؤنٹنگ گرووز D-M9 سیریز کے مقناطیسی سوئچز کی براہ راست فرنٹ انسٹالیشن کی اجازت دیتے ہیں، آسان پوزیشن سگنل کا پتہ لگانے اور لچکدار برقی انضمام کو فعال کرتے ہیں۔

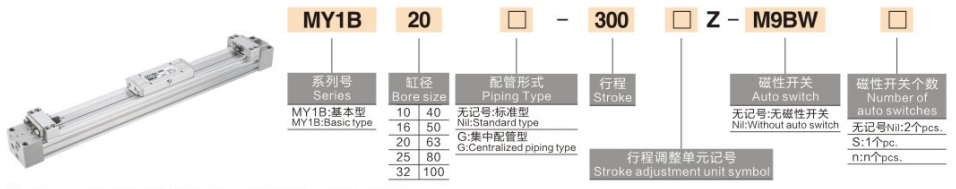

ماڈل کی مثالیں: MY1B25-500Z | MY1B40-800AZ
|
کوڈ سیگمنٹ |
تفصیلات کا مطلب |
|
MY1B |
سیریز کوڈ: میکانکی طور پر جوائنٹڈ راڈ لیس سلنڈر، بنیادی قسم |
|
10/16/20/25/32/40/50/63/80/100 |
کور بور کا سائز (ملی میٹر) |
|
100~5000 |
اسٹروک کی لمبائی (ملی میٹر): معیاری 100 ~ 2000 ملی میٹر؛ زیادہ سے زیادہ توسیع 5000mm |
|
A |
درست حد کی پوزیشننگ کے لیے دوہری اختتامی اسٹروک ایڈجسٹمنٹ پیچ |
|
Z |
معیاری ڈبل اینڈ ایئر کشن کنفیگریشن |
|
G |
اختیاری مرکزی پائپنگ کی قسم |
معیاری آرڈر ریفرنس کی مثالیں۔
• MY1B25-500Z: 25mm بور، 500mm سٹروک، معیاری ڈبل اینڈ ایئر کشن
• MY1B40-800AZ: 40mm بور، 800mm سٹروک، ایئر کشن + ڈوئل اینڈ اسٹروک ایڈجسٹمنٹ سکرو
1 بنیادی عمومی تفصیلات
• آپریشن موڈ: ڈبل ایکٹنگ مکینیکل جوائنٹ ڈرائیونگ
• کام کرنے والا سیال: کمپریسڈ ہوا (تیل سے پاک آپریشن دستیاب ہے)
• محیطی درجہ حرارت: 5~60℃ (کوئی منجمد ماحول نہیں)
• ورکنگ پریشر کی حد: 0.1~0.8MPa؛ پروف پریشر: 1.2MPa
• پسٹن آپریٹنگ سپیڈ: 100~1000mm/s (معیاری ایئر کشن کے ساتھ)؛ 100~1500mm/s (بیرونی ہائیڈرولک بفر کے ساتھ)
• اسٹروک رواداری: ≤1000mm اسٹروک: ±1.8mm; 1001~3000mm اسٹروک: ±2.8mm
• بفر موڈ: معیاری بلٹ ان ایئر کشن (Z)؛ اختیاری بیرونی ہائیڈرولک بفر (L/H)
2 کلیدی پرفارمنس پیرامیٹر چارٹ (@0.5MPa)
|
بور φ (ملی میٹر) |
نظریاتی زور (N) |
قابل اجازت بوجھ (کلوگرام) |
قابل اجازت موڑنے والا لمحہ M1 (N·m) |
پورٹ سائز |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
آر سی 1/2 |
|
100 |
3927 |
200 |
615 |
آر سی 1/2 |
بوجھ اور زور کے لحاظ سے 1 بور سائز کا انتخاب
• φ10~φ20 (لائٹ ڈیوٹی): لوڈ ≤8kg اور مائیکرو لانگ اسٹروک (≤1000mm) منظرناموں کے لیے قابل اطلاق، الیکٹرانک آلات اور چھوٹے خودکار ڈیوائس کی منتقلی کے لیے مثالی۔
• φ25~φ40 (میڈیم لائٹ ڈیوٹی): 12~30kg درمیانے ہلکے بوجھ اور روایتی 1000~2000mm طویل اسٹروک آپریشن کے لیے موزوں ہے، بڑے پیمانے پر اسمبلی لائن پشنگ اور میٹریل لوڈنگ/ان لوڈنگ میں استعمال ہوتا ہے۔
• φ50~φ63 (میڈیم ڈیوٹی): 50~80kg درمیانے بوجھ اور بھاری ورک پیس کی منتقلی کے ساتھ مماثل، مشین ٹولز اور پروسیسنگ اسٹیشنوں کی طویل اسٹروک ڈرائیونگ کے لیے بہترین۔
• φ80~φ100 (ہیوی ڈیوٹی): 130~200kg بھاری بوجھ، بڑے پیمانے پر سازوسامان اور لاجسٹکس طویل فاصلے تک ہینڈلنگ کے لیے ڈیزائن کیا گیا، ہائی فریکوئنسی ہیوی ڈیوٹی سائیکلک کام کے حالات کے مطابق۔
2 اسٹروک اور بفر کنفیگریشن کا انتخاب
• اسٹروک رینج: معیاری اسٹروک 100~2000mm کا احاطہ کرتا ہے۔ توسیعی XB11 تفصیلات خاص لمبی دوری کی ڈرائیونگ کے مطالبات کے لیے 5000mm تک انتہائی طویل اسٹروک کو سپورٹ کرتی ہے۔
• ایئر کشن (Z): درمیانی رفتار کے آپریشن کے لیے معیاری لازمی ترتیب (≤1000mm/s)، مؤثر طریقے سے اختتامی اثر کو کم کرتی ہے اور مستحکم سائیکلک حرکت کے لیے آپریٹنگ شور۔
• ہائیڈرولک بفر (L/H): انتہائی مستحکم حرکت اور شور کی کمی کو حاصل کرنے کے لیے تیز رفتار آپریشن (>1000mm/s) یا بھاری بوجھ (>50kg) حالات کے لیے تجویز کردہ۔
• اسٹروک ایڈجسٹمنٹ سکرو (A): ایسے منظرناموں کے لیے لیس ہے جن میں قطعی حد کی پوزیشننگ (±0.1mm درستگی) کی ضرورت ہوتی ہے، جو کہ دوہری اختتامی فائن اسٹروک کیلیبریشن کو سپورٹ کرتا ہے۔
3 ماؤنٹنگ اور پائپنگ کی ہدایات
• چڑھنے کا طریقہ: سلنڈر باڈی کو نیچے یا سائیڈ بڑھتے ہوئے سوراخوں کے ذریعے طے کیا جا سکتا ہے۔ بوجھ کو براہ راست مربوط سلائیڈ ٹیبل پر نصب کیا جا سکتا ہے جس میں لائٹ ڈیوٹی ایپلی کیشنز کے لیے کوئی اضافی گائیڈنگ ڈھانچہ درکار نہیں ہے۔
• لچکدار 4 طرفہ پائپنگ: سامنے، پیچھے، سائیڈ اور نیچے کی پائپنگ سوئچنگ کو سپورٹ کرتا ہے، جس سے سائٹ پر ڈائریکشن ایڈجسٹمنٹ مختلف آلات کی ترتیب کی ضروریات کے مطابق ہو سکتی ہے۔
• مقناطیسی سوئچ کی تنصیب: D-M9B/D-M9N سیریز کے سوئچز کے ساتھ ہم آہنگ دوہری طرف بڑھتے ہوئے گرووز، لچکدار اور درست اسٹروک پوزیشن فیڈ بیک کو محسوس کرتے ہوئے۔
• الٹرا لانگ اسٹروک میٹریل ٹرانسفر: 1~5m لمبی دوری پر دھکیلنے اور الیکٹرانک، فوڈ اور پیکیجنگ اسمبلی لائنوں کو کھینچنے کے لیے مثالی، جس میں جگہ کی بچت کی تنصیب اور تیز رفتار مستحکم آپریشن شامل ہے۔
• سامان کا دروازہ اور کور کھولنا/بند کرنا: کمپیکٹ ڈھانچے اور قابل اعتماد سائیکلک آپریشن کی کارکردگی کے ساتھ، بڑے مشین ٹولز اور خودکار آلات کی طویل اسٹروک ڈور باڈی ڈرائیونگ پر لاگو ہوتا ہے۔
• بھاری ورک پیس کی نقل مکانی: آٹوموبائل اور مکینیکل پروسیسنگ صنعتوں میں 30 ~ 200 کلو گرام ہیوی ورک پیس لانگ اسٹروک ہینڈلنگ کے لیے موزوں ہے، اعلی سختی اور بہترین موڑنے کے خلاف مومنٹ کی صلاحیت فراہم کرتا ہے۔
• اسمبلی لائن پوزیشننگ اور پہنچانا: طویل اسٹروک پوزیشننگ اور پروڈکشن لائنوں کی سائیکلک پشنگ کے لیے استعمال کیا جاتا ہے، معیاری ایئر کشن ڈیزائن کے ساتھ ہائی فریکوئنسی اسٹارٹ اسٹاپ آپریشن کے دوران شور اور اثر کو کم کرنے کے لیے۔
• حسب ضرورت آٹومیشن کا سامان: مختلف غیر معیاری خود کار اسٹیشنوں کے لیے یونیورسل لانگ اسٹروک لکیری ڈرائیونگ سلوشن، خاص طور پر محدود جگہ اور لاگت سے متعلق آٹومیشن پروجیکٹس کے لیے موزوں ہے۔
• بور کے سائز کی تصدیق: حفاظتی عنصر ≥1.5 کے ساتھ بوجھ کے وزن کی بنیاد پر مطلوبہ زور کا حساب لگائیں۔ تجویز کردہ انتخاب کے اصول: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100 کلوگرام → φ80/100۔
• اسٹروک کی تفصیلات کی تصدیق: روایتی مطالبات کے لیے معیاری 100~2000mm سٹروک منتخب کریں۔ 5000mm تک الٹرا لانگ اسٹروک کے لیے XB11 توسیعی تفصیلات کا انتخاب کریں۔
• فنکشنل کنفیگریشن میچنگ: درمیانی رفتار کے آپریشن کے لیے معیاری ایئر کشن (Z) کو اپنائیں؛ ہائیڈرولک بفر (L/H) میں تیز رفتار یا بھاری بوجھ کام کرنے والے حالات کے لیے اپ گریڈ کریں؛ درست حد کی پوزیشننگ کی ضروریات کے لیے اسٹروک ایڈجسٹمنٹ سکرو (A) شامل کریں۔
