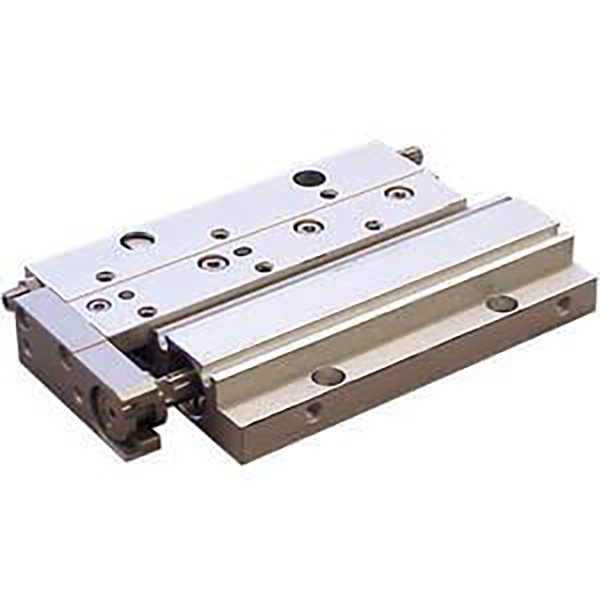

ایم ایکس ایف سیریز الٹرا پتلا ہائی رگڈیٹی نیومیٹک سلائیڈ ٹیبل

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MXF سیریز ایک انتہائی پتلی، زیادہ سختی، طویل اسٹروک نیومیٹک سلائیڈ ٹیبل ہے جو اونچائی کے محدود آٹومیشن آلات کے لیے ڈیزائن کیا گیا ہے۔ سلنڈر اور کراس رولر گائیڈ ریل کے متوازی ترتیب، دو طرفہ اوپر/نیچے بڑھتے ہوئے ڈھانچے اور درمیانے درجے کا بوجھ اٹھانے کی صلاحیت کے ساتھ، یہ ایک انتہائی کم جسمانی اونچائی حاصل کرتا ہے جو کہ اسی تفصیلات کی روایتی MXS سلائیڈوں سے 40% پتلا ہے۔ مستحکم درمیانی درستگی کی پوزیشننگ، ہموار لانگ اسٹروک آپریشن اور ہائی فریکوئنسی سائیکلک پائیداری کے ساتھ، یہ کمپیکٹ خودکار نظاموں میں درست مواد کی ہینڈلنگ، اسمبلی اور اسٹیشن سوئچنگ کے لیے مرکزی مرکزی دھارے میں کم پروفائل سلائیڈ حل کے طور پر کام کرتا ہے۔

بنیادی پوزیشننگ اور ساختی خصوصیات

     -- دوہری اداکاری کا ڈرائیونگ ڈھانچہ: φ8 سے φ20mm کے بور کے سائز کے ساتھ مستحکم ڈبل ایکٹنگ آپریشن کو اپناتا ہے، 20~180N کا قابل اعتماد میڈیم لوڈ آؤٹ پٹ فراہم کرتا ہے، میڈیم ڈیوٹی درستگی سے نمٹنے کے منظرناموں سے بالکل مماثل ہے۔

     -- متوازی سلنڈر اور کراس رولر گائیڈ ڈیزائن: گائیڈ ریل اور سلنڈر کو متوازی طور پر ترتیب دیا گیا ہے، لوڈ بیئرنگ کو پسٹن راڈ سیلنگ موومنٹ سے الگ کرتے ہوئے۔ یہ ڈھانچہ اعلی سختی، کم رگڑ، صفر کے وقفے کے آپریشن اور انتہائی ہموار لکیری حرکت فراہم کرتا ہے۔

     -- انتہائی پتلا کم پروفائل جسم: جسم کی اونچائی صرف 16~27mm ہے، مساوی MXS ماڈلز سے 40% کم۔ یہ انتہائی کم کلیئرنس اور انتہائی کمپیکٹ آلات کی ترتیب کے لیے بہترین انتخاب ہے۔

     --قابل اعتماد درمیانی صحت سے متعلق کارکردگی: 0.03 ملی میٹر چلنے والی متوازی، 0.05 ملی میٹر عمودی اور ±0.02 ملی میٹر ریپیٹ پوزیشننگ کی درستگی کو یقینی بناتا ہے، معیاری میڈیم پریسجن آٹومیشن پوزیشننگ کی ضروریات کو پوری طرح پورا کرتا ہے۔

     -- دوہری رخا اعلی صحت سے متعلق بڑھتے ہوئے: اوپر سے سوراخوں اور نیچے ٹیپ شدہ سوراخوں کے علاوہ درست پوزیشننگ پن ہولز سے لیس۔ مثبت اور ریورس انسٹالیشن کی حمایت کرتا ہے، بے ترکیبی اور دوبارہ جوڑنے کے بعد اعلیٰ اعادہ بڑھتے ہوئے درستگی کی ضمانت دیتا ہے۔

     -- لچکدار پائپنگ اور سینسر کی تنصیب: قاطع اور محوری دو طرفہ پائپنگ کے ساتھ ہم آہنگ۔ مقناطیسی سوئچ کی تنصیب کے لیے مخفی سلائیڈر نالی کے ڈیزائن کے ساتھ بلٹ ان مقناطیسی انگوٹھی، ساختی مداخلت کے بغیر تنصیب کی جگہ کی بچت۔

     -- سایڈست اسٹروک اور ملٹی بفر کے اختیارات: مستحکم کشننگ کے لیے دونوں سروں پر معیاری پولی یوریتھین بفر۔ 15mm الٹرا لانگ فائن ایڈجسٹمنٹ کے لیے اختیاری X11 تصریح اور ہائی فریکوئنسی اثر کے منظرناموں کے لیے اختیاری ہائیڈرولک بفرز کے ساتھ 5mm ایڈجسٹ اسٹروک فی اینڈ (10mm کل معیاری ٹرمنگ رینج) کی خصوصیات۔

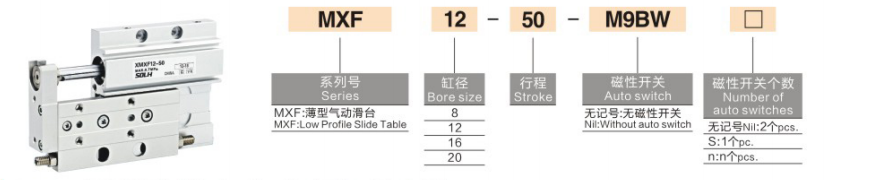

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: MXF12-50-M9BW

   2. معیاری آرڈر ریفرنس کی مثالیں۔

     -- ایم ایکس ایف8-20: بغیر سوئچ کے معیاری ماڈل، 8mm بور، 20mm سٹروک، ڈبل ایکٹنگ

     -- ایم ایکس ایف20-100-2M9B: 20mm بور، 100mm لمبا اسٹروک، دو طرفہ پوزیشن کی نگرانی کے لیے دوہری مقناطیسی سوئچ

     -- ایم ایکس ایف16-75-X11: 16mm بور، 75mm اسٹروک، 15mm توسیعی اسٹروک ایڈجسٹمنٹ

بنیادی تکنیکی تفصیلات (@0.5MPa، ڈبل ایکٹنگ)

بنیادی کارکردگی اور مصنوعات کے فوائد

     -- انتہائی خلائی بچت کے لیے انتہائی پتلا کومپیکٹ ڈھانچہ: جسم کی انتہائی کم اونچائی 16~27mm کے ساتھ، MXS سیریز سے 40% پتلا، یہ انتہائی کم کلیئرنس آلات اور گھنے ماڈیولر ترتیب کے منظرناموں سے بالکل مطابقت رکھتا ہے جہاں روایتی سلائیڈز انسٹال نہیں کی جا سکتیں۔

     -- اعلی سختی اور مستحکم لانگ اسٹروک آپریشن: مربوط یک سنگی باڈی کے ساتھ جوڑا بنا کراس رولر گائیڈ چلتے ہوئے خلا اور اخترتی کو ختم کرتا ہے۔ یہ زیادہ سے زیادہ 100 ملی میٹر لمبے اسٹروک اور ہائی فریکوئنسی سائیکلنگ کے حالات میں جٹر فری مستحکم آپریشن کو برقرار رکھتا ہے۔

     -- مضبوط موافقت کے ساتھ دوہری طرف بڑھتے ہوئے: ٹاپ تھرو ہول فکسنگ اور باٹم ٹیپ ہول انسٹالیشن کو سپورٹ کرتا ہے، مثبت اور ریورس ماؤنٹنگ دونوں کے ساتھ ہم آہنگ۔ بار بار بے ترکیبی اور اسمبلی کے بعد اعلی دہرانے کی درستگی کو یقینی بنانے کے لیے درست پوزیشننگ پن ہولز سے لیس۔

     -- لچکدار سایڈست اسٹروک اور ملٹی اسٹیشن موافقت: معیاری 5 ملی میٹر ٹھیک ایڈجسٹمنٹ فی اینڈ (10 ملی میٹر کل تراشنے کی حد)۔ اختیاری X11 تصریح 15 ​​ملی میٹر توسیعی اسٹروک ایڈجسٹمنٹ فراہم کرتی ہے، ملٹی اسٹیشن خودکار عمل کے لیے عین مطابق اسٹروک کیلیبریشن کی ضروریات کو پورا کرتی ہے۔

     -- کم دیکھ بھال کے ساتھ تیل سے پاک اور طویل سروس کی زندگی: کم رگڑ سگ ماہی اور تیل سے پاک آپریٹنگ ڈیزائن کو اپناتا ہے، جس کی سروس لائف 5 ملین سے زیادہ سائیکل ہے۔ یہ صاف صنعتی ماحول اور روایتی خودکار پیداوار لائنوں پر لاگو ہوتا ہے جس میں روزانہ کی دیکھ بھال کی کم سے کم ضروریات ہوتی ہیں۔

بڑھتے ہوئے طریقے اور عام درخواست کے منظرنامے۔

   1. دوہری بڑھتے ہوئے طریقے

     -- اوپر چڑھنا: اوپری بوجھ کے انتظام کے ساتھ سوراخ کے ذریعے اوپر کے ذریعے طے شدہ۔ اعلی صحت سے متعلق پوزیشننگ اور مستحکم لوڈ بیئرنگ کے لئے پوزیشننگ پنوں کے ساتھ مماثل۔

     -- نیچے چڑھنا: براہ راست سازوسامان کی سطح کی تنصیب کے لئے نیچے ٹیپ شدہ سوراخ کے ذریعے طے کیا گیا ہے۔ خصوصیات فرم اسمبلی اور ریورس بڑھتے ہوئے ایپلی کیشنز کے لئے مثالی ہے.

   2. عام صنعتی ایپلی کیشنز

     -- 3C الیکٹرانکس انڈسٹری: اسکرین لیمینیشن، ماڈیول ہینڈلنگ، پی سی بی بورڈ ٹرانسفر، ڈیٹیکشن اسٹیشن سوئچنگ اور درست الیکٹرانک اجزاء کی پوزیشننگ۔

     -- پریسجن اسمبلی آٹومیشن: چھوٹا حصہ دبانا، ٹرمینل اسمبلی، سکرو لاکنگ فکسچر ڈرائیونگ اور ہلکا پھلکا ٹولنگ سائیکلک آپریشن۔

     -- پیکیجنگ مشینری: میٹریل پشنگ، کٹنگ ٹول ڈرائیونگ، لیبل لیمینیٹنگ اور مختصر فاصلے پر میٹریل پہنچانا۔

     -- جنرل آٹومیشن کا سامان: آلات کے دروازے کی باڈی سلائیڈنگ، پروڈکشن لائن اسٹیشن سوئچنگ اور میڈیم لوڈ ہائی فریکوئنسی سائکلک لکیری ڈرائیونگ۔

ایم ایکس ایف بمقابلہ MXH بمقابلہ MXS | کم پروفائل اور کومپیکٹ سلائیڈ ٹیبل کا موازنہ

تین قدمی فوری انتخاب گائیڈ

   1۔ بوجھ کے لحاظ سے بور سائز کا انتخاب: ورک پیس کے وزن کے مطابق بور کا قطر میچ کریں: φ8 ≤ 2kg، φ12=2~5kg، φ16=5~10kg، φ20=10~15kg۔ مستحکم طویل مدتی آپریشن کو یقینی بنانے کے لیے 50% سے کم لوڈ مارجن محفوظ نہ کریں۔

   2. اسٹروک کی تصدیق: معیاری اسٹروک کی رینج 10mm سے 100mm تک ہوتی ہے۔ طویل اسٹروک کے منظرناموں کے لیے MXF سیریز کو ترجیح دیں (≥50mm)؛ شارٹ اسٹروک اور ہائی فریکوئنسی سائیکلنگ کے کام کے حالات کے لیے MXH سیریز منتخب کریں۔

   3۔ کنفیگریشن میچنگ:
     --  پوزیشن کا پتہ لگانا: دو طرفہ اسٹروک پوزیشن کی درست نگرانی کے لیے دوہری M9B مقناطیسی سوئچز سے لیس کریں۔

     -- اسٹروک فائن ایڈجسٹمنٹ: باقاعدہ استعمال کے لیے معیاری -X10 (5 ملی میٹر ٹرمنگ) کا انتخاب کریں۔ ملٹی اسٹروک کے عین مطابق انشانکن کے لیے -X11 (15mm توسیعی تراشنا) کو منتخب کریں۔

     --  بفرنگ آپٹیمائزیشن: روایتی آپریشن کے لیے معیاری پولیوریتھین بفرز کو اپنائیں؛ ہائی فریکوئنسی اثر اور شور میں کمی کے منظرناموں کے لیے ہائیڈرولک بفرز میں اپ گریڈ کریں۔

ایک جملے کا خلاصہ

     SOLH MXF سیریز کی انتہائی پتلی ہائی رگڈیٹی نیومیٹک سلائیڈ ٹیبل میں MXS سے 40% کم جسم کی اونچائی، کراس رولر ہائی رگڈیٹی گائیڈ، دو طرفہ ماؤنٹنگ اور لانگ اسٹروک میڈیم لوڈ اسٹیبلٹی، اونچائی-محدود خود کار طریقے سے محدود کمپیکٹ کے لیے اعلی لاگت کی کارکردگی کے بنیادی حل کے طور پر کام کرتی ہے۔ ہینڈلنگ
