MSUB سیریز وین روٹری سلنڈر | اعلی صحت سے متعلق کومپیکٹ دوغلی سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

     SOLH MSUB سیریز ایک اعلی درستگی والا سنگل ون روٹری ٹیبل سلنڈر ہے جو ہلکے بوجھ کے عین مطابق oscillating ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔ اس میں ایک مربوط کمپیکٹ ڈھانچہ، فائن ٹیون ایبل سوئنگ اینگل، ملٹی سرفیس ماؤنٹنگ اور الٹرا لو بیک لیش کارکردگی شامل ہے۔ 4 سائز کی خصوصیات کا احاطہ کرتا ہے (بور φ10/φ15/φ20/φ30 کے مطابق)، یہ بڑے پیمانے پر مینیپولیٹر گردش، چھوٹے اشاریہ سازی پوزیشننگ اور ورک پیس فلپنگ اسٹیشنوں میں لاگو ہوتا ہے، جو خودکار پریزیشن پروڈکشن لائنوں کے لیے مرکزی دھارے کے ہائی پریسجن سوئنگ حل کے طور پر کام کرتا ہے۔

  1.1 انٹیگریٹڈ روٹری ٹیبل اور سلنڈر کا ڈھانچہ

     روٹری پلیٹ فارم اور ڈرائیونگ سلنڈر کا انٹیگریٹڈ ڈیزائن گیئر کلیئرنس کو بہتر مجموعی سختی کے ساتھ مکمل طور پر ختم کرتا ہے۔ معیاری ماڈل انتہائی کم رن آؤٹ ٹالرینس حاصل کرتا ہے، جبکہ اپ گریڈ شدہ MSUA ہائی پریسجن ورژن ≤0.03mm کے اندر پلیٹ فارم کی ہلچل کی درستگی فراہم کرتا ہے، مستحکم اور دوبارہ قابل درستگی پوزیشننگ کو یقینی بناتا ہے۔

 1.2 ہائی-لوڈ سنگل وین ڈیزائن

     آپٹمائزڈ سنگل وین ساختی لے آؤٹ کو اپناتے ہوئے، سلنڈر چھوٹے حجم اور ہلکے وزن کی خصوصیات رکھتا ہے۔ اس کی بوجھ کی گنجائش ایک ہی سائز کے روایتی CRB1 سیریز کے سلنڈروں سے 2~3 گنا زیادہ ہے، جو بیک وقت چھوٹے اور زیادہ ٹارک آؤٹ پٹ کو محسوس کرتی ہے۔

  1.3 ٹھیک ٹھیک ایڈجسٹ ایبل سوئنگ اینگل

     • معیاری اسٹروک: 90° / 180° متنوع روٹری مطالبات کے لیے اختیاری۔

     • ٹھیک ایڈجسٹمنٹ رواداری: سنگل وین ڈیزائن دونوں سروں پر ±5° فائن ٹیوننگ کی حمایت کرتا ہے۔ ڈوئل وین کی قسم ±2.5° فائن ٹیوننگ کو سپورٹ کرتی ہے۔

     • پوزیشننگ کی درستگی: 90°±10′ / 180°±10′ کی سخت سوئنگ اینگل ٹالرینس، اعلی درستگی کی اشاریہ سازی اور پلٹنے کی ضروریات کو پورا کرتا ہے۔

 1.4 لچکدار ماؤنٹنگ اور پائپنگ کے اختیارات

     • پائپنگ موڈ: سائیڈ پائپنگ اور محوری پائپنگ اختیاری؛ مقناطیسی سوئچ سے لیس ماڈلز مستحکم سگنل کے حصول کے لیے صرف سائیڈ پائپنگ کو سپورٹ کرتے ہیں۔

     • ماؤنٹنگ موڈ: ملٹی فیس فلانج ڈھانچہ اومنی ڈائریکشنل انسٹالیشن کو سپورٹ کرتا ہے، مؤثر طریقے سے آلات کی اندرونی جگہ کو بچاتا ہے اور کمپیکٹ لے آؤٹ منظرناموں کو اپناتا ہے۔

  1.5 کم رساو اور لمبی سروس لائف

     اندرونی اور بیرونی ہوا کے رساو کو کم سے کم کرنے کے لیے اپنی مرضی کے مطابق خصوصی سگ ماہی کے ڈھانچے کو اپنانا۔ معیاری تیل سے پاک آپریشن ڈیزائن صاف پیداواری ماحول اور عام صنعتی کام کے حالات کے مطابق ڈھالتا ہے، دیکھ بھال کے اخراجات کو کم کرتا ہے اور مسلسل سروس کی زندگی کو بڑھاتا ہے۔

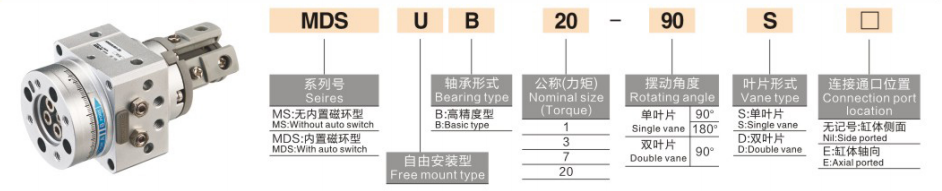

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

  1. عام ماڈل کی مثالیں۔: MSUB7-180S, MDSUB20-90S

  2. معیاری آرڈر کی مثالیں۔

     • معیاری غیر مقناطیسی ماڈل: MSUB7-180S (سائز 7، 180° سوئنگ اینگل، بغیر مقناطیسی رنگ کے)

     • مقناطیسی فیڈ بیک ماڈل: MDSUB20-90S (سائز 20، 90° سوئنگ اینگل، سوئچ کی تنصیب کے لیے بلٹ میں مقناطیسی رنگ)

3. عمومی تکنیکی پیرامیٹرز (20℃، معیاری حالت)

  3.1 بنیادی تفصیلات

     • آپریشن موڈ: ڈبل ایکٹنگ سنگل وین

     • کام کرنے والا سیال: کمپریسڈ ہوا (تیل سے پاک آپریشن)

     • محیطی درجہ حرارت: 5℃~60℃

     • ورکنگ پریشر کی حد: سائز 1: 0.2~0.7MPa؛ سائز 3/7: 0.15~0.7MPa؛ سائز 20: 0.15~1.0MPa

     • سوئنگ ٹائم (@0.5MPa): 0.07~0.3s/90° (سایڈست)

     • بیئرنگ کی قسم: ہائی لوڈ سلائیڈنگ بیئرنگ

  3.2 کلیدی پرفارمنس پیرامیٹر ٹیبل

4. بنیادی ترتیب اور انتخاب کے رہنما خطوط

  4.1 سائز کا انتخاب (ٹارک اور لوڈ کی بنیاد پر)

     • سائز 1 (φ10): 0.3N·m ٹارک آؤٹ پٹ، مائیکرو الٹرا لائٹ لوڈ (≤1kg) اور ہائی فریکوئنسی درست روٹری موشن منظرناموں کے لیے موزوں ہے۔

     • سائز 3 (φ15): 0.7N·m ٹارک آؤٹ پٹ، چھوٹے ہلکے بوجھ (1~3kg) ایپلی کیشنز جیسے روبوٹک بازو جوائنٹ گردش کے لیے مثالی۔

     • سائز 7 (φ20): 0.9N·m ٹارک آؤٹ پٹ، چھوٹے اور درمیانے بوجھ (3~5kg) انڈیکسنگ پوزیشننگ اور ورک پیس فلپنگ اسٹیشنوں سے بالکل مماثل ہے۔

     • سائز 20 (φ30): 2.9N·m ہائی ٹارک آؤٹ پٹ، درمیانے بھاری بوجھ (5~10kg) ہیوی ڈیوٹی روٹری پوزیشننگ کاموں کے لیے قابل اطلاق۔

  4.2 زاویہ اور درستگی کا انتخاب

     • 90° سوئنگ اینگل: رائٹ اینگل فلپنگ اور ڈائریکشنل سوئچنگ کے لیے ڈیزائن کیا گیا، وسیع پیمانے پر ورک پیس لوڈنگ/ان لوڈنگ اور 90° اسٹیئرنگ پوزیشننگ میں استعمال ہوتا ہے۔

     • 180° سوئنگ اینگل: 180° ریورس پوزیشننگ اور دو طرفہ سٹیشن سوئچنگ کا احساس کرتے ہوئے، آدھے سائیکل کی گردش اور ورک پیس کو پلٹانے کے لیے موزوں ہے۔

     • اعلی صحت سے متعلق اپ گریڈ: پلیٹ فارم ڈوبنے کی درستگی ≤0.03mm کے ساتھ انتہائی اعلیٰ درستگی کے تقاضوں کے لیے MSUA سیریز کا انتخاب کریں۔

  4.3 مقناطیسی سوئچ کی ترتیب

     • MSUB (غیر مقناطیسی): مقناطیسی انگوٹھی کے بغیر بنیادی اقتصادی ورژن، سگنل فیڈ بیک کی مانگ کے بغیر سادہ چکری حرکت کے لیے سرمایہ کاری مؤثر۔

     • MDSUB (مقناطیسی): بلٹ ان میگنیٹک رِنگ، D-T791/D-T792 مقناطیسی سوئچز کے ساتھ من مانی ایڈجسٹ ایبل سینسنگ پوزیشنز کے ساتھ مطابقت رکھتی ہے، خودکار PLC سگنل لنکیج کنٹرول کو سپورٹ کرتی ہے۔

5. عام درخواست کے منظرنامے۔

     • صحت سے متعلق روبوٹک سسٹمز: چھوٹے روبوٹ جوائنٹ گھومنے اور اختتامی اثر والے جھولنے پر لاگو ہوتا ہے، جس میں ہلکا پھلکا، کمپیکٹ سائز اور اعلی پوزیشننگ ریپیٹ ایبلٹی ہوتی ہے۔

     • خودکار انڈیکسنگ اسٹیشنز: الیکٹرانکس اور چھوٹے گھریلو آلات کی صنعتوں میں 90°/180° درست اشاریہ سازی، پتہ لگانے کی پوزیشننگ اور اسمبلی سٹیشن پوزیشننگ کے لیے بہترین۔

     • ورک پیس فلپنگ اور اسٹیئرنگ: کنویئر لائنوں پر ہلکے بوجھ والے ورک پیس (≤10kg) کو پلٹانے اور سمت کی تبدیلی کے لیے مثالی، زیرو بیکلاش اور کم اثر والی ہموار گردش کو حاصل کرنا۔

     • چھوٹے روٹری پلیٹ فارمز: لچکدار تنصیب اور کم دیکھ بھال کی دشواری کے ساتھ مائکرو گھومنے والے پلیٹ فارمز، لیبل پرنٹنگ اور مارکنگ اسٹیشن کی گردش میں وسیع پیمانے پر استعمال کیا جاتا ہے۔

6. MSUB بمقابلہ CRB2 / CRBU2 سیریز کا فوری موازنہ

7. 3-مرحلہ فوری انتخاب گائیڈ

     1۔ سائز کا انتخاب: حفاظتی عنصر ≥2 کے ساتھ ورک پیس کے وزن اور گردش کے رداس کی بنیاد پر ٹارک کا حساب لگائیں۔ لوڈ ≤1kg کے لیے سائز 1، 1~3kg کے لیے سائز 3، 3~5kg کے لیے سائز 7، 5~10kg کے لیے سائز 20 منتخب کریں۔

     2. زاویہ کا انتخاب: دائیں زاویہ پلٹنے اور اسٹیئرنگ کے لیے 90° جھولنے والا زاویہ منتخب کریں۔ ہاف سائیکل فلپنگ اور ریورس پوزیشننگ کے لیے 180° سوئنگ اینگل منتخب کریں۔

     3۔ فنکشنل سلیکشن: سگنل فیڈ بیک اور PLC لنکیج کے لیے مقناطیسی انگوٹی کے ساتھ MDSUB کا انتخاب کریں۔ انتہائی اعلی درستگی پوزیشننگ کے مطالبات کے لیے MSUA سیریز میں اپ گریڈ کریں۔

ایک جملے کا خلاصہ

     SOLH MSUB سیریز کے کمپیکٹ وین روٹری سلنڈر میں 10 کلو گرام کی سطح کے لائٹ لوڈ آٹومیٹڈ فلپنگ اور انڈیکسنگ اسٹیشنوں کے لیے کم بیکلاش، ہائی اسٹیبلٹی اور اسپیس سیونگ پریزین روٹری سلوشنز فراہم کرنے والے اعلی درستگی والے ٹیبل ڈیزائن، ایڈجسٹ سوئنگ اینگل اور زیادہ بوجھ کی صلاحیت شامل ہے۔
