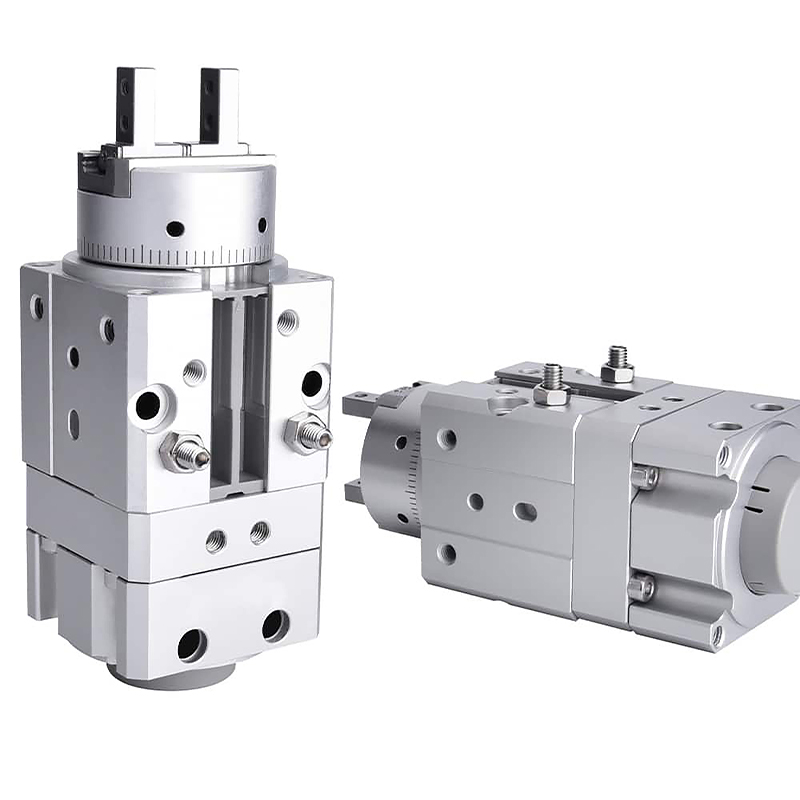

ایم آر ایچ کیو سیریز انٹیگریٹڈ روٹری گریپر (وین کی قسم، گرفت اور گردش آل ان ون)

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MRHQ سیریز ایک مربوط ایکچیویٹر ہے جو وین کی قسم کے روٹری سلنڈر اور متوازی 2 جبڑے کے گرپر کو ملاتی ہے۔ بنیادی فوائد: الٹرا کمپیکٹ انٹیگریٹڈ ڈھانچہ، معیاری 90° / 180° سوئنگ اینگل، ±10° زاویہ ٹھیک ایڈجسٹمنٹ، 5-ڈائریکشن یونیورسل ماؤنٹنگ، تیز رفتار اور اعلیٰ درست آپریشن۔ یہ ہلکے اور درمیانے بوجھ والے ورک پیس کلیمپنگ، فلپنگ، ٹرانسفر لائن ڈائریکشن میں تبدیلی اور محدود جگہ والے اسٹیشنوں کے لیے ترجیحی حل ہے۔ مکینیکل لے آؤٹ کو آسان بنانے کے لیے روٹری ٹیبل + علیحدہ گرپر کے مجرد امتزاج کو تبدیل کریں۔

بنیادی ڈھانچہ اور کام کرنے کی خصوصیات

     --آپریٹنگ اصول: انٹیگریٹڈ وین روٹری یونٹ آؤٹ پٹ شافٹ روٹیشن چلاتا ہے، جو بلٹ میں متوازی گرپر کے ساتھ مماثل ہے۔ اضافی کنیکٹنگ بریکٹ کے بغیر ایک ٹکڑا ڈھانچہ۔

     -- انٹیگریشن میرٹ: سپلٹ روٹری ٹیبل + گرپر اسمبلی کے مقابلے میں مجموعی طور پر لمبائی میں ~ 20 فیصد کمی کی گئی۔ ہموار حرکت اور تیز ردعمل کے لیے گردش کے دوران نلیاں/کیبلز کو جھولنے اور کھینچنے سے گریز کریں۔

     -- سوئنگ اینگل ایڈجسٹمنٹ: معیاری 90° اور 180° ورژن۔ اینڈ اسٹاپ اسکرو ملٹی اینگل پوزیشننگ کی ضروریات کو پورا کرنے کے لیے ±10° کل ایڈجسٹمنٹ (ہر سرے پر ±5°) کو فعال کرتے ہیں۔

     -- لچکدار ماؤنٹنگ: 5 بڑھتے ہوئے چہرے (2 محوری سرے والے چہرے + 3 پس منظر والے اطراف)۔ فوری سینٹرنگ اور آسان اسمبلی کے لیے اوپر/نیچے اور سائیڈ پوزیشننگ پن ہولز پر مالکان کا پتہ لگانا۔

     -- مواد اور پائیداری: ہارڈ اینوڈائزڈ ایلومینیم باڈی، پہننے سے بچنے والی وین سیل اور سٹینلیس سٹیل کے جبڑے۔ مکینیکل سروس لائف ≥5 ملین سائیکل، ہائی فریکوئنسی خودکار لائنوں کے لیے مستحکم۔

     - سینسر مطابقت: فیکٹری مقناطیسی انگوٹی کے ساتھ لیس ہے۔ چار مقناطیسی سوئچز کو سپورٹ کرتا ہے: دو روٹری حد کا پتہ لگانے کے لیے اور دو جبڑے کے کھلے/بند فیڈ بیک کے لیے مکمل بند لوپ پوزیشن کنٹرول کو محسوس کرنے کے لیے۔

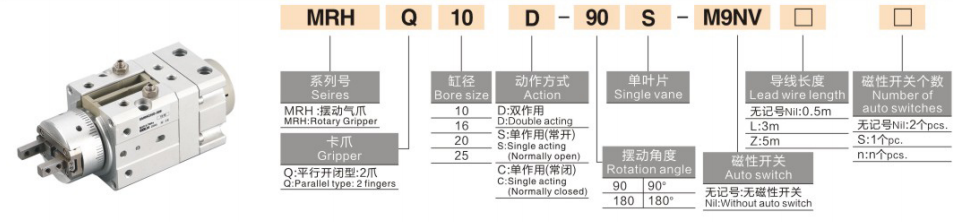

ماڈل کوڈنگ کا مکمل اصول

 1. ماڈل کی مثال: MRHQ16D-90S-M9B

  2. معیاری آرڈر ریفرنس کی مثالیں۔

     -- MRHQ10D-90S: بور 10، ڈبل ایکٹنگ جبڑا، 90° گردش، سنگل وین روٹری یونٹ، بغیر سوئچ

     -- MRHQ25D-180S-M9BW: بور 25، 180° سوئنگ، M9BW مقناطیسی سوئچ سے لیس

یونیورسل کور تکنیکی تفصیلات (ٹیسٹ پریشر: 0.5MPa)

بنیادی مسابقتی فوائد

  1. کمپیکٹ آل ان ون ڈھانچہ، جگہ کی بچت اور مستحکم حرکت

     --مشترکہ گرفت اور گھومنے کا فنکشن مجموعی طول و عرض کو کم کرتا ہے، گردش کے دوران کیبل/ٹوبنگ ڈریگ کو ختم کرتا ہے، تنگ آلات کے گہاوں کے لیے مثالی ہے۔

  2. معیاری 90° / 180° سوئنگ ٹھیک زاویہ ٹیوننگ کے ساتھ

     -- سایڈست ±10° گردش کی حد، ورک پیس پلٹنے، سمت کی منتقلی اور ملٹی اینگل پوزیشننگ کے عمل کے لیے موزوں ہے۔

  3. 5 سمت بڑھتے ہوئے + درستگی کا پتہ لگانے کا ڈھانچہ

     -- محوری اور لیٹرل ملٹی اورینٹیشن انسٹالیشن، باسز کا پتہ لگانا اور پن ہولز سینٹرنگ کو آسان بناتے ہیں اور کمیشننگ کا وقت کم کرتے ہیں۔

  4. ہلکے/درمیانے بوجھ کے لیے ہائی فریکوئنسی اور اعلی صحت سے متعلق

     -- جبڑے کی درستگی ±0.01 ملی میٹر، 180cpm تک جبڑے کی سائیکلنگ؛ 0.1 ~ 5 کلوگرام کے ورک پیس کے لیے ڈیزائن کیا گیا ہے۔

  5. PLC انٹر لاک کے لیے ملٹی پوائنٹ سینسر کی نگرانی

     -- چار مقناطیسی سوئچز کو بیک وقت روٹری حد کی پوزیشنوں اور جبڑے کی کھلی/بند حالت کی خودکار ترتیب وار کنٹرول کے لیے نگرانی کرنے کے لیے نصب کیا جا سکتا ہے۔

بڑھتے ہوئے طریقے اور عام صنعتی ایپلی کیشنز

  1. بڑھتے ہوئے اختیارات

     -- محوری افقی بڑھتے ہوئے: اسمبلی لائنوں پر ورک پیس کی سمت میں تبدیلی

     - طولانی عمودی ماؤنٹنگ: مشین ٹولز کے لیے اوپر نیچے لوڈنگ کے علاوہ ٹرن اوور ایکشن

     -- لیٹرل سائیڈ ماؤنٹنگ: محدود اسٹیشنوں میں سائیڈ گرفت اور پلٹنا

  2. عام درخواست کے منظرنامے۔

     -- 3C اور الیکٹرانکس: فون ہاؤسنگز، بیٹری کور اور چھوٹے درست اجزاء کو پکڑنا اور پلٹنا

     -- آٹوموٹو اجزاء: اندرونی پلاسٹک کے پرزوں، ربڑ کے عناصر اور چھوٹے کاسٹنگ کی منتقلی۔

     -- پیکجنگ اور لاجسٹکس: چھوٹے خانوں، پیلیٹس اور بیگ والے مواد کے لیے سمت میں تبدیلی

     --جنرل آٹومیشن: اسٹیشن سوئچنگ، 180° ورک پیس ٹرن اوور اور پوزیشننگ اسمبلی

3-اسٹیپ فاسٹ سلیکشن گائیڈ

  1. ورک پیس ماس کی بنیاد پر بور کا انتخاب

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg۔ کم از کم 30% حفاظتی مارجن برقرار رکھیں۔

  2. سوئنگ زاویہ کی تصدیق

     --90° ٹرن اوور کے لیے 90S منتخب کریں۔ 180° پلٹنے کے لیے 180S منتخب کریں۔ اگر روٹری اسٹروک ٹھیک ایڈجسٹمنٹ کی ضرورت ہو تو MRHQ کا انتخاب کریں۔

  3. ترتیب ملاپ

     -- کلوزڈ لوپ پوزیشن کنٹرول: روٹری اور جبڑے دونوں کی حالت کی نگرانی کے لیے M9 سیریز کے چار مقناطیسی سوئچز انسٹال کریں۔

     -- محدود انسٹالیشن لے آؤٹ: MRHQ انٹیگریٹڈ ماڈل کو سپلٹ روٹری ٹیبل + گریپر اسمبلی کی بجائے ترجیح دیں۔

ایک جملے کا خلاصہ

     SOLH MRHQ وین کی قسم کا انٹیگریٹڈ روٹری گرپر متوازی جبڑے کی کلیمپنگ اور روٹری ٹرن اوور کو ایک کمپیکٹ یونٹ میں یکجا کرتا ہے جس میں معیاری 90°/180° ایڈجسٹ ایبل سوئنگ اینگل، 5 ڈائریکشن ماؤنٹنگ اور ملٹی سینسر مطابقت ہے۔ محدود جگہ کی خودکار پروڈکشن لائنوں پر ورک پیس فلپنگ، لوڈنگ/ان لوڈنگ اور سمت کی منتقلی کے لیے کامل ہلکا اور درمیانے بوجھ کا حل۔
