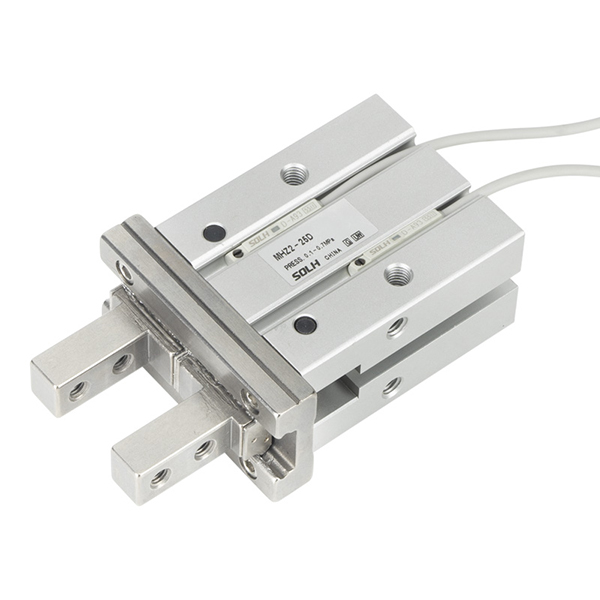

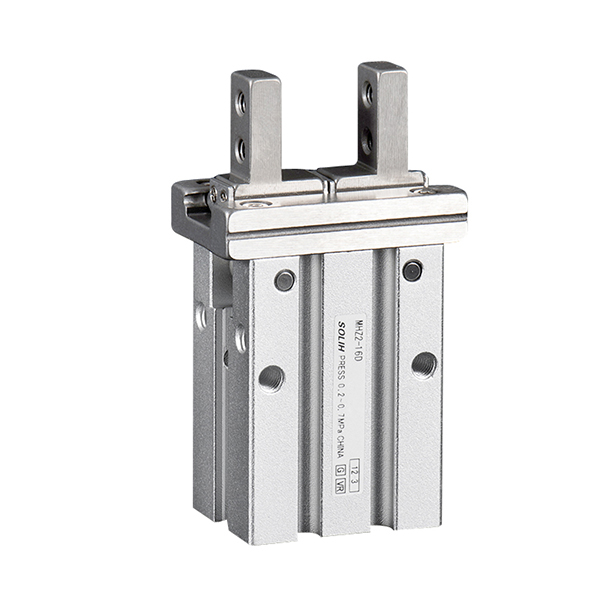

MHZ2 / MHZL2 متوازی ایئر گریپر مکمل پروڈکٹ کا تعارف

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MHZ2 (معیاری اسٹروک) اور MHZL2 (لمبا اسٹروک) دوہری پسٹن سنکرونس متوازی ایئر گرائپرز ہیں۔ ہم آہنگی والے دوہری پسٹنوں اور درست لکیری گائیڈ ریلوں سے چلنے والے، جبڑے بغیر کسی جھکاؤ کے متوازی طور پر کھلتے اور بند ہوتے ہیں، جو انتہائی اعلیٰ ریپیٹ پوزیشننگ کی درستگی فراہم کرتے ہیں۔ دستیاب بورز: 10/16/20/25 ملی میٹر، تین آپریشن موڈز کو سپورٹ کرتا ہے: ڈبل ایکٹنگ (D)، سنگل ایکٹنگ عام طور پر اوپن (S)، سنگل ایکٹنگ عام طور پر بند (C)۔ ایک سے زیادہ قابل تبادلہ جبڑے کی طرزیں اور باڈی پورٹ لے آؤٹ اختیاری ہیں، M9BW مقناطیسی سوئچز کے ساتھ مطابقت رکھتے ہیں تاکہ PLC انٹر لاک کے لیے کھلی/بند پوزیشن کے سگنلز کا پتہ لگا سکیں۔

     --MHZ2: معیاری شارٹ اسٹروک یونیورسل گرپر، تیز رفتار اور ہائی سائیکل خودکار بڑے پیمانے پر پیداوار کے لیے ڈیزائن کیا گیا

     --MHZL2: گہرے گہا اور بڑے سائز کے ورک پیس کو سنبھالنے کے لیے، توسیع شدہ لمبی اوپننگ اسٹروک ویرینٹ

     دونوں سیریز ایک جیسے بڑھتے ہوئے طول و عرض اور اسپیئر پارٹس کا اشتراک کرتے ہیں، درآمد شدہ مساوی گریپرز کے ساتھ مکمل طور پر قابل تبادلہ۔ بڑے پیمانے پر 3C الیکٹرانکس، درست ہارڈ ویئر، پیکیجنگ آٹومیشن اور چھوٹے ورک پیس لوڈنگ/ان لوڈنگ اسٹیشنوں میں تعینات ہے۔

ماڈل کوڈنگ کا مکمل اصول

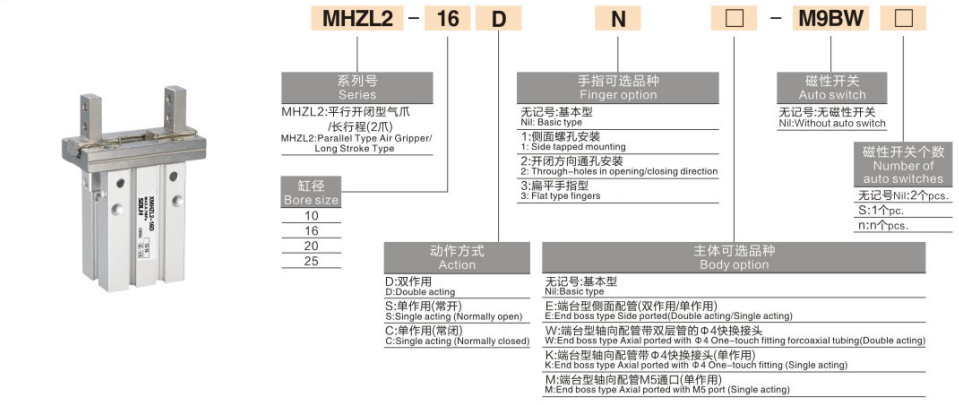

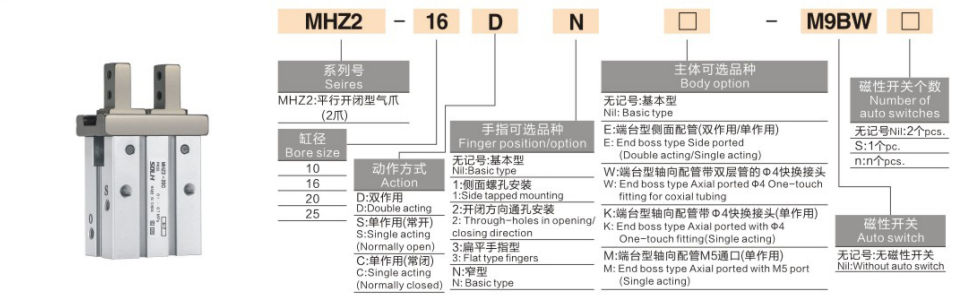

    یونیورسل فارمیٹ:سیریز-بور-ایکشن-جاؤ آپشن-باڈی پورٹ آپشن-مقناطیسی سوئچ ماڈل-سوئچ کی مقدار

 1. کوڈ سیگمنٹ کی تعریف

   1.1 سیریز

     --MHZ2: معیاری اسٹروک 2-جاؤ متوازی گرپر

     --MHZL2: لانگ اسٹروک 2-جبڑے کے متوازی گرپر

   1.2 بور: 10/16/20/25 ملی میٹر

   1.3 ایکشن موڈ

     --D: ڈبل ایکٹنگ - کلیمپ کے لیے ایئر ان، ریلیز کے لیے ریورس ایئر، زیادہ سے زیادہ کلیمپنگ فورس، بڑے پیمانے پر پیداوار کا معیار

     --S: سنگل ایکٹنگ NO عام طور پر کھلی نہیں - ایئر سپلائی کلیمپس؛ بجلی بند ہونے پر موسم بہار خود بخود جاری ہوتا ہے، گرم سٹیمپنگ سٹیشنوں پر ورک پیس کو کچلنے سے گریز کرتا ہے۔

     -- C: سنگل ایکٹنگ NC عام طور پر بند - ایئر سپلائی ریلیز؛ موسم بہار بغیر ہوا کے دباؤ کے کلیمپنگ فورس رکھتا ہے، روبوٹ اوور ہیڈ ہینڈلنگ کے لیے ورک پیس کو گرنے سے روکتا ہے۔

   1.4 جبڑے کا اختیار

     -- خالی: معیاری بنیادی جبڑا

     -- 1: بڑھا ہوا کسٹم فکسچر لگانے کے لیے سائیڈ ٹیپڈ جبڑا

     -- 2: فکسچر فکسنگ کے لیے گھسنے والے بولٹ کے ساتھ جبڑے کے ذریعے سوراخ

     --3: پتلی چادروں اور تنگ گیپ ورک پیس کے لیے پتلا چپٹا جبڑا

     -- N: تنگ چوڑائی والا جبڑا، کمپیکٹ محدود آلات کی ترتیب کے لیے پتلا جسم

   1.5 باڈی پورٹ لے آؤٹ

     --خالی: معیاری سائیڈ ایئر پورٹس

     --E: اینڈ سائیڈ پورٹ کی قسم (سنگل/ڈبل ایکٹنگ کے ساتھ ہم آہنگ)

     --W: اینڈ ایکسیل پورٹ پہلے سے انسٹال شدہ Φ4 ڈبل پش ان فٹنگ (صرف ڈبل ایکٹنگ)

     -- K: Φ4 پش ان فٹنگ کے ساتھ اختتامی محوری بندرگاہ (صرف واحد اداکاری)

     --M: اختتامی محوری M5 سیدھے تھریڈ پورٹ (صرف واحد اداکاری)

  1.6 مقناطیسی سوئچ

     -- خالی: پوزیشن کا پتہ لگانے والے سوئچ کے بغیر

     -- M9BW / M9BL: معیاری مقناطیسی سرکنڈوں کو فیڈ بیک کی کھلی/بند حالت پر سوئچ کریں

   1.7 مقدار کا لاحقہ سوئچ کریں۔

     --خالی: 2 پی سیز معیاری کے طور پر سوئچ کرتا ہے، کلیمپ اور ریلیز دونوں پوزیشنوں کا پتہ لگاتا ہے۔

     --S: سنگل اسٹیٹس مانیٹرنگ کے لیے 1 پی سی سنگل سوئچ

  2. آرڈر ریفرنس کی مثالیں۔

   2.1 MHZ2-16D-N-M9BW

     -- معیاری اسٹروک گرپر، بور 16، ڈبل ایکٹنگ، تنگ جبڑا، 2pcs M9BW مقناطیسی سوئچز، بنیادی سائیڈ پورٹ باڈی۔

   2.2 MHZL2-20D-3-E-M9BW-S

     -- لانگ اسٹروک گرپر، بور 20، ڈبل ایکٹنگ، فلیٹ پتلا جبڑا، اینڈ سائیڈ پورٹ باڈی، سنگل M9BW مقناطیسی سوئچ۔

MHZ2 VS MHZL2 کور موازنہ ٹیبل

مشترکہ اندرونی ساخت اور بنیادی فوائد (MHZ2 اور MHZL2)

  1. ہم آہنگ دوہری پسٹن ہم وقت ساز ڈرائیو

     --بائیں اور دائیں پسٹن جبڑے کو متوازن تناؤ کے ساتھ ہم وقتی طور پر دھکیلتے ہیں، گرفت کے دوران کوئی پس منظر شفٹ یا گھماؤ والی پرچی نہیں، چپس اور پی سی بی جیسے مائیکرو اجزاء کے لیے مستحکم پوزیشننگ۔

  2. اعلی لباس مزاحم لکیری گائیڈ ریل

     -- ہارڈ کروم الائے گائیڈ ریل جو پی ٹی ایف ای خود چکنا کرنے والے سلائیڈرز، کم رگڑ اور مضبوط اثر مزاحمت کے ساتھ جوڑی ہے۔ فیکٹری سے پہلے سے بھری ہوئی لمبی زندگی کی چکنائی، تیل سے پاک ایئر سرکٹ ہم آہنگ۔

  3. الٹرا ہائی ریپیٹ پوزیشننگ کی درستگی

     -- تمام 10~25 بوروں میں ±0.01 ملی میٹر ریپیٹ ایبلٹی، درست الیکٹرانکس اور ہارڈویئر چننے کے لیے صفر جہتی انحراف۔

  4. ملٹی اینگل یونیورسل ماؤنٹنگ

     - نیچے، دو اطراف اور جسم کے اوپری حصے پر بڑھتے ہوئے سوراخوں کو ٹیپ کیا گیا۔ جبڑے سائیڈ ٹیپ، تھرو ہول، فلیٹ اور تنگ انداز، افقی طور پر، عمودی یا الٹی ماؤنٹ کر سکتے ہیں۔

  5. تین محفوظ اسپرنگ ری سیٹ موڈز

     - ڈبل ایکٹنگ D: 24 گھنٹے مسلسل بڑے پیمانے پر پیداوار کے لیے مستحکم مسلسل کلیمپنگ فورس

     -- سنگل ایکٹنگ S NO: پاور کٹ پر آٹو ریلیز، ہاٹ پریس/ سٹیمپنگ سٹیشنوں پر پرزوں کو کچلنے سے بچاتا ہے

     - سنگل ایکٹنگ C NC: ہوا کی فراہمی کے بغیر مستقل کلیمپنگ، اوور ہیڈ روبوٹ EOAT کے لیے ورک پیس گرنے کے خطرے کو ختم کرتا ہے۔

  6. مربوط مقناطیسی پوزیشن کا پتہ لگانا

     -- سلنڈر باڈی کے اندر بلٹ ان مقناطیسی انگوٹھی؛ M9BW سوئچ خودکار انٹر لاک لاجک کے لیے ورک پیس کی موجودگی اور جبڑے کی حیثیت کا فیصلہ کرنے کے لیے PLC کو ڈیجیٹل سگنل منتقل کرتا ہے۔

  7. متنوع انٹیگریٹڈ پورٹ لے آؤٹ

     -- معیاری سائیڈ پورٹ، اینڈ سائیڈ پورٹ، محوری پری اسمبلڈ پش ان فٹنگ کے اختیارات روبوٹ اینڈ انفیکٹر کے لیے اضافی اڈاپٹر کے بغیر نلیاں روٹنگ کو آسان بناتے ہیں۔

متحد یونیورسل تکنیکی تفصیلات جدول

نظریاتی کلیمپنگ فورس @0.5MPa (یونٹ: N)

مرحلہ وار انتخاب گائیڈ

  1. اسٹروک کا انتخاب

     -- چھوٹے پتلے حصے، تنگ افتتاحی، تیز رفتار اور تعدد کی طلب → MHZ2 معیاری اسٹروک

     --بڑے سائز کے ورک پیسز، گہرے گہا کے مولڈ کو ڈیمولڈنگ، وسیع اوپننگ کی ضرورت ہے → MHZL2 لانگ اسٹروک

  2. ایکشن موڈ کا انتخاب

     --24 گھنٹے مسلسل پیداوار، زیادہ سے زیادہ کلیمپنگ فورس → D ڈبل ایکٹنگ

     -- ہاٹ پریس/ سٹیمپنگ سٹیشن، بجلی کے نقصان کے بعد ورک پیس کو کچلنے سے روکیں → S سنگل ایکٹنگ نمبر

     --روبوٹ اوور ہیڈ لوڈنگ/ان لوڈنگ، پاور فیل ہونے پر حصہ گرنے سے بچیں → C سنگل ایکٹنگ NC

 3. جبڑے کے انداز کا انتخاب

     -- محدود جگہ کے ساتھ کومپیکٹ منی فکسچر → N تنگ جبڑا

     -- پتلی چادریں، پی سی بی، تنگ گیپ ہینڈلنگ → 3 فلیٹ پتلا جبڑا

     -- توسیعی حسب ضرورت فکسچر لگانے کی ضرورت ہے → 1 سائیڈ ٹیپ شدہ جبڑا / 2 سوراخ کے ذریعے جبڑے

 4. باڈی پورٹ لے آؤٹ سلیکشن

     -- فکسڈ عام ورک سٹیشن، معیاری نلیاں روٹنگ → خالی معیاری سائیڈ پورٹ باڈی

     -- روبوٹ EOAT، سٹریم لائن نلیاں لے آؤٹ → W/K/M محوری پہلے سے نصب پش ان پورٹ باڈی

     -- تنگ کیبنٹ سائیڈ نلیاں لگانے کی جگہ → ای اینڈ سائیڈ پورٹ باڈی

 5. پوزیشن سگنل کا پتہ لگانے کا انتخاب

     --مکمل طور پر خودکار پروڈکشن لائن، PLC کو ورک پیس اور جبڑے کی حیثیت کے تاثرات کی ضرورت ہے → M9BW مقناطیسی سوئچز سے لیس کریں (2pcs ڈیفالٹ)

     -- خودکار سگنل منطق کے بغیر سادہ دستی فکسچر → بغیر مقناطیسی سوئچ کے بنیادی ماڈل

عام صنعت کی درخواست کے منظرنامے۔

  1. MHZ2 معیاری اسٹروک ایپلی کیشن

     --3C الیکٹرانکس: پی سی بی، چپس، کنیکٹرز، پلاسٹک کے چھوٹے پرزوں کی تیز رفتار چھانٹی اور چننا

     --پریسیزن ہارڈ ویئر: مائیکرو شافٹ، پیچ، مہر والے چھوٹے اجزاء کی ہائی فریکوئنسی لوڈنگ/ان لوڈنگ

     -- پیکجنگ مشینری: بوتل کے ڈھکنوں، چھوٹے کارٹنوں اور لیبلوں کی پوزیشننگ اور کلیمپنگ

     -- آپٹیکل انسپکشن کا سامان: بصری پتہ لگانے والے اسٹیشنوں کے لیے منی پارٹ پوزیشننگ فکسچر

  2. MHZL2 لانگ اسٹروک ایپلی کیشن

     -- پلاسٹک کے بڑے پرزے، موٹی پلیٹیں اور ملٹی لیئر اسٹیکڈ میٹریل گرپنگ

     --گہرے گہا مولڈ پارٹ ایجیکشن، معاون انجکشن مولڈنگ بڑی ورک پیس ڈیمولڈنگ

     -- کارٹن، سخت پلاسٹک کے ڈبوں اور بڑے سائز کے ورک پیس کی منتقلی۔

     - مخلوط سائز کے ملٹی اسپیک میٹریل ہینڈلنگ کے لیے روبوٹ اینڈ انفیکٹر

معیاری مماثل نیومیٹک سرکٹ حل

  1. سرکٹ 1: بڑے پیمانے پر پیداوار لائنوں کے لیے ڈبل ایکٹنگ گریپر

     -- AFC ایئر سروس یونٹ → 4V210 5/2 solenoid والو → PU6 نلیاں → MHZ2/MHZL2 گریپر (M9BW سوئچز PLC ڈیجیٹل ان پٹ پر وائرڈ ہیں)

  2. سرکٹ 2: اوور ہیڈ روبوٹس کے لیے پاور آف ہولڈ سیفٹی سرکٹ

     -- AR پریشر ریگولیٹر → 3V 3/2 solenoid والو → MHZ2-XXC سنگل ایکٹنگ NC لانگ اسٹروک گرپر

  3. سرکٹ 3: منی دستی سادہ فکسچر سرکٹ

     -- AC1500 منی ایئر سروس یونٹ → 3F فٹ والو → PU4 پتلی نلیاں → MHZ2-10D چھوٹے معیاری گرپر

آپریشن اور دیکھ بھال کی احتیاطی تدابیر

     -- گرپر کے اوپر کی طرف AF سیریز 5μm پریزیشن ایئر فلٹر انسٹال کریں۔ گائیڈ ریل میں داخل ہونے والی دھول جام ہونے کا سبب بنتی ہے اور سروس کی زندگی کو بہت کم کر دیتی ہے۔

     -- ورک پیس کشش ثقل کے مرکز کو جبڑے کے مرکزی محور کے ساتھ سختی سے سیدھ میں رکھیں؛ سنکی یکطرفہ بھاری بوجھ ناہموار ریل کھرچنے کا باعث بنتا ہے۔

     ہائی سائیکل آپریشن کے لیے مستحکم 0.4~0.5MPa ہوا کا دباؤ برقرار رکھیں؛ مکمل 0.7MPa دباؤ کے تحت طویل مدتی مسلسل چلانے سے گریز کریں۔

     --تیز رفتار جبڑے کے اثر سے تحقیقات کو پہنچنے والے نقصان کو روکنے کے لیے مقناطیسی سوئچز کے لیے بفر کلیئرنس محفوظ رکھیں۔

     -- مضبوط تیزاب، الکلی یا زیادہ ارتکاز والے نامیاتی سالوینٹ والے ماحول میں طویل عرصے تک استعمال نہ کریں۔ سگ ماہی کے اجزاء وقت سے پہلے ہی خراب ہو جائیں گے اور ناکام ہو جائیں گے۔

ایک جملے کا خلاصہ

     SOLH MHZ2 معیاری ہائی فریکوئنسی اور MHZL2 لانگ اسٹروک متوازی نیومیٹک گریپرز ±0.01 ملی میٹر درستگی کے ساتھ ڈوئل پسٹن لکیری گائیڈ ڈھانچہ اپناتے ہیں، D/S/C تھری ایکشن موڈز اور ایک سے زیادہ قابل تبادلہ جبڑے اور پورٹ کے اختیارات، M9BW مقناطیسی پوزیشن سے لیس، وسیع پیمانے پر استعمال ہونے والے روبوٹ، ہارڈ ویئر کے لیے استعمال کیا جاتا ہے EOAT خودکار ورک پیس کلیمپنگ، پکنگ اور ٹرانسفر۔
