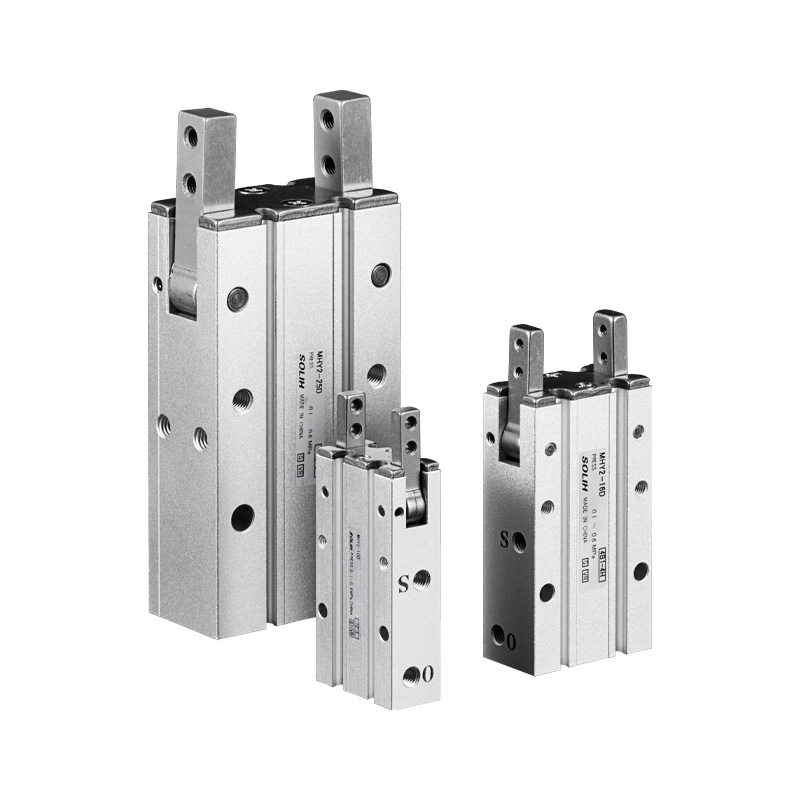

MHY2 سیریز 180° کیم سے چلنے والا سوئنگ نیومیٹک گریپر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH MHY2 سیریز معیاری 180° وسیع سوئنگ کیم سے چلنے والا 2-جاؤ نیومیٹک گرپر ہے۔ بنیادی فوائد: انتہائی بڑا افتتاحی زاویہ، ہلکا پھلکا کمپیکٹ ڈھانچہ، اینٹی ڈسٹ ڈھانچہ اور مستحکم ریپیٹ پوزیشننگ۔ گول اور بے قاعدہ ورک پیس ہینڈلنگ، خودکار لوڈنگ/ان لوڈنگ، فلپنگ اور چھانٹنے کے لیے مثالی۔ سادہ حرکت کی رفتار پیچیدہ مکینیکل حرکت کے بغیر سیدھے سادے چننے اور جاری کرنے کے قابل بناتی ہے۔

بنیادی ڈھانچہ اور آپریٹنگ اصول

     - ٹرانسمیشن: کیم میکانزم (گیئر اور ریک نہیں)۔ ڈوئل پسٹن دو جبڑوں کو ہم آہنگی سے چلانے کے لیے کیم اسمبلی کو دھکیلتے ہیں۔ زیادہ سے زیادہ اوپننگ اینگل 180°، اوورکلوز پوزیشن -3° اینٹی لوزنگ ہولڈنگ کے لیے۔ جبڑے کے انحراف کے بغیر ہموار مطابقت پذیر سوئنگ۔

     --تعمیر: ایلومینیم الائے باڈی، سٹینلیس سٹیل کے جبڑے بطور معیاری، بلٹ میں مقناطیسی رنگ، چار طرفہ مقناطیسی سوئچ ماؤنٹنگ سلاٹس۔ نیچے اور طرف کے چہروں پر بڑھتے ہوئے سوراخ دستیاب ہیں۔ تنگ کلیئرنس ڈیزائن اندرونی میکانزم میں دھول اور ملبے کے دخل کو روکتا ہے۔

     --آپریشن موڈ: صرف ڈبل ایکٹنگ (D)، کوئی واحد اداکاری NO/NC متغیرات نہیں۔ سایڈست کھولنے / بند کرنے کی رفتار کے ساتھ دو طرفہ ہوا کا کنٹرول۔

     -- پوزیشننگ کی درستگی: مسلسل جھولنے والے زاویے کے ساتھ پوزیشننگ کی درستگی ±0.02mm کو دہرائیں۔

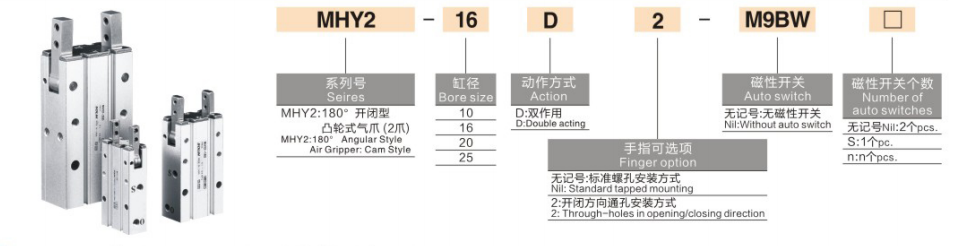

ماڈل کوڈنگ کا مکمل اصول

  1. ماڈل کی مثال: MHY2-16D-S-M9BW

  2. معیاری آرڈر کا حوالہ

     MHY2-20D-S-M9BW: بور 20، ڈبل ایکٹنگ، بلٹ ان مقناطیسی رنگ، M9B مقناطیسی سوئچ 1m کیبل کے ساتھ۔

یونیورسل کور تکنیکی وضاحتیں

کلیمپنگ ٹارک اور فورس ڈیٹا (0.5MPa، حوالہ کلیمپ فاصلہ L=35mm)

     اہم نوٹ: کلیمپنگ کی دوری L کے بڑھنے کے ساتھ ہی کلیمپنگ کی موثر قوت کم ہو جاتی ہے۔ انتخاب کے دوران لوڈ ٹارک کی تصدیق لازمی ہے۔

ترجیحی درخواست کے منظرنامے۔

  ✅ MHY2 کا انتخاب کریں اگر:

     -- بیلناکار ٹیوبوں، فاسد شکل والے حصوں، لوڈنگ/اَن لوڈنگ اور فلپنگ اسٹیشنز کے لیے الٹرا وائیڈ 180° کھلنے کی ضرورت ہے

     -- لائٹ پے لوڈ کمپیکٹ روبوٹ اینڈ انفیکٹر، ہلکے وزن کے ڈیزائن کی ترجیح

     - خاک اور ملبے کے ساتھ ورکشاپ کا ماحول، اینٹی آلودگی اندرونی ساخت کا مطالبہ

     -- متبادل حل کی ضرورت ہے جب MHZ2 متوازی گرپر بڑے قطر کے فاسد ورک پیس کو نہیں پکڑ سکتا

  ❌ تجویز کردہ نہیں، متبادل ماڈل منتخب کریں:

     -- عام طور پر کھلی / عام طور پر بند پاور آف ہولڈنگ کی سنگل ایکٹنگ کی ضرورت ہے → MHW2 گیئر سوئنگ گرپر کا انتخاب کریں

     -- 25mm سے بڑے بور اور بھاری کلیمپنگ فورس کی ضرورت ہے → MHW2 سیریز کا انتخاب کریں (زیادہ سے زیادہ بور 40 تک)

     -- چھوٹے افتتاحی سفر کے ساتھ خالص متوازی لکیری کلیمپنگ → MHZ2 متوازی گرپر کا انتخاب کریں

کلیدی انتخاب کے رہنما خطوط

     -- ورک پیس کے قطر اور بیرونی جہت کے مطابق بور کا انتخاب کریں: 10(چھوٹا) → 16 → 20 → 25 (درمیانے سے بڑا)

     PLC پوزیشن کے تاثرات کے لیے لاحقہ -S مقناطیسی رنگ پلس M9 سیریز کے مقناطیسی سوئچز شامل کریں

     - بڑھتے ہوئے انتخاب: معیاری ٹیپڈ ہول کے لیے خالی؛ لاحقہ -2 سوراخ کے ذریعے تنصیب کے لیے پلیٹ فارم اور بریکٹ اسمبلی کے لیے موزوں ہے۔

     - لوڈ چیک: کلیمپنگ فاصلہ رکھیں L ≤35mm؛ ٹارک اور کلیمپنگ فورس کے لیے حفاظتی عنصر ≥1.5 کو برقرار رکھیں

ایک جملے کا خلاصہ

     SOLH MHY2 کیم سے چلنے والا 180° چوڑا سوئنگ نیومیٹک گرپر اینٹی ڈسٹ کیم ٹرانسمیشن ڈھانچہ اپناتا ہے، صرف ڈبل ایکٹنگ، اختیاری مقناطیسی سوئچ اور تھرو ہول ماؤنٹ کے ساتھ ±0.02 ملی میٹر دہرانے کی درستگی، بڑے قطر کے راؤنڈ اور بے قاعدہ ورک پیس اور روبوٹ مینی پکنگ آلات پر ہلکا پھلکا کمپیکٹ حل۔
