برانڈ: SOLH از رچج ٹیکنالوجی

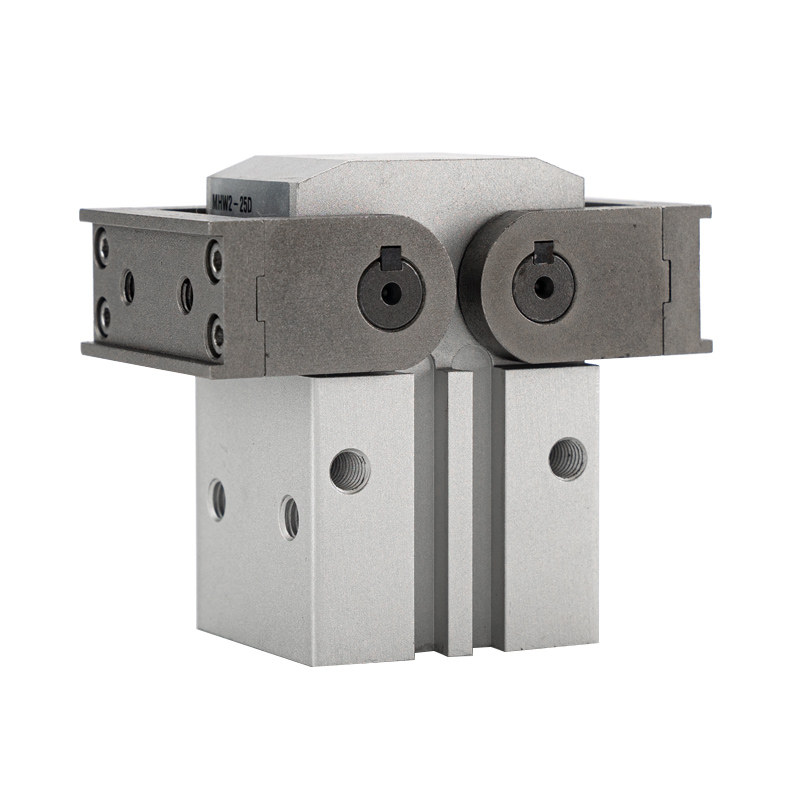

SOLH MHW2 سیریز ریک اور پنین سے چلنے والی 2 جبڑے کی سوئنگ گرپر ہے جس کا کل 180° اوپننگ اینگل ہے۔ بنیادی طاقتیں: عین مطابق گیئر سنکرونس موومنٹ، الٹرا وائیڈ 180° سوئنگ اینگل، اسپیس سیونگ آؤٹ لائن، فور سائیڈ سینسر ماؤنٹنگ سلاٹس اور ڈسٹ پروف پائیدار تعمیر۔ ورک پیس فلپنگ، لوڈنگ/ان لوڈنگ، بڑے سائز کے پارٹ گرپنگ اور محدود اسپیس اسٹیشنز کے لیے وسیع پیمانے پر اپنایا جاتا ہے، اور بڑے زاویہ والے سوئنگ گرپر ایپلی کیشنز کے لیے مرکزی دھارے کا انتخاب بن جاتا ہے۔
-- کام کرنے کا اصول: سلنڈر ہم وقت ساز گردش کے لیے پنین کو چلانے کے لیے ریک کو دھکیلتا ہے۔ دو جبڑے متوازی طور پر جھولتے ہیں۔ گیئر میشنگ بہترین مطابقت پذیری، یکساں کلیمپنگ فورس کو آف سیٹ انحراف کے بغیر یقینی بناتی ہے۔
-- سوئنگ کی خصوصیت: ہر جبڑا 90° تک گھومتا ہے، کل دو طرفہ افتتاحی 180° ہے۔ مکمل طور پر کھلے ہوئے جبڑے سلنڈر کے جسم پر کھڑے ہوتے ہیں، کم سے کم پروجیکشن کی جگہ پر قبضہ کرتے ہیں، مواد کو سنبھالنے کے لیے مثالی ہے جس میں مکینیکل اجتناب کی ضرورت ہوتی ہے۔
-- باڈی لے آؤٹ: اسکوائر ہارڈ اینوڈائزڈ ایلومینیم ہاؤسنگ بلٹ ان میگنیٹک رِنگ کے ساتھ۔ فور سائیڈ (اوپر/نیچے/بائیں/دائیں) سینسر گرووز M9B/A93 مقناطیسی سوئچز کی براہ راست فٹنگ، سینسر کے غیر محدود انتظامات کی حمایت کرتے ہیں۔
-- مواد اور تحفظ: ہارڈ آکسیڈیشن سلنڈر، اعلی طاقت کے مرکب سٹیل کے جبڑے اور ڈسٹ پروف سیلنگ ڈھانچہ۔ تنگ کلیئرنس غیر ملکی مادّے کی دخل اندازی کو روکتا ہے، ورکشاپ کے دھول بھرے حالات میں مستحکم کارکردگی اور سروس کی زندگی میں توسیع کرتا ہے۔
--آپریشن موڈ: ڈبل ایکٹنگ (D)۔ جبڑے کے کھلنے اور بند ہونے کا احساس کرنے کے لیے دو طرفہ سلنڈر تھرسٹ آگے/ریورس گیئر کی گردش کو آگے بڑھاتا ہے۔

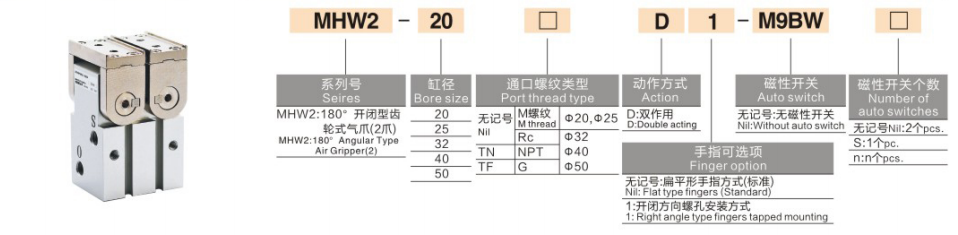

1. ماڈل کی مثال: MHW2-32D-M9BW
|
طبقہ |
کوڈ |
تعریف |
| MHW2 |
سیریز کوڈ |
180° ریک اور پنین سوئنگ نیومیٹک گرپر |
|
32 |
بور کا سائز (ملی میٹر) |
20/25/32/40/50 |
|
D |
آپریشن موڈ |
D = معیاری ڈبل ایکٹنگ |
| -M9BW |
مقناطیسی سوئچ آپشن |
اختیاری، بلٹ میں مقناطیسی انگوٹی کے ساتھ مماثل |
2. معیاری آرڈر ریفرنس کی مثالیں۔
--MHW2-25D: بور 25، مقناطیسی سوئچ کے بغیر ڈبل ایکٹنگ بنیادی ماڈل
--MHW2-40D-M9B：بور 40، M9B مقناطیسی سوئچ سے لیس ڈبل ایکٹنگ
|
پیرامیٹر آئٹم |
MHW2-20 |
MHW2-25 |
MHW2-32 |
MHW2-40 |
MHW2-50 |
| بور (ملی میٹر) |
20 |
25 |
32 |
40 |
50 |
| کلیمپنگ ٹارک (N・m) |
0.30 |
0.73 |
1.61 |
3.70 |
8.27 |
| سنگل جبڑے سوئنگ اینگل |
90° |
90° |
90° |
90° |
90° |
| آپریٹنگ پریشر کی حد |
0.1~0.6MPa (تجویز کردہ:0.4~0.5MPa) |
|
|
|
|
| محیطی درجہ حرارت |
-10 ~ +60 ℃ (0~+60 ℃ جب مقناطیسی سوئچ کے ساتھ نصب کیا جائے) |
|
|
|
|
| چکنا |
تیل سے پاک خود چکنا |
|
|
|
|
| خالص وزن (g) |
300 |
510 |
905 |
2135 |
5100 |
| ایئر پورٹ تھریڈ |
Rc1/8 |
Rc1/8 |
Rc1/8 |
Rc1/4 |
Rc1/4 |
| زیادہ سے زیادہ آپریٹنگ فریکوئنسی (cpm) |
60 |
60 |
30 |
30 |
30 |
1. 180° الٹرا وائیڈ سوئنگ اینگل اور بہترین جگہ کا استعمال
-- جبڑے مکمل کھلنے پر جسم کے ساتھ عمودی کھڑے ہوتے ہیں، صرف سلنڈر کی متوقع جگہ پر قبضہ کرتے ہیں، تنگ اسٹیشنوں کے لیے موزوں ہوتے ہیں اور اس عمل کے لیے ورک پیس سے بچنے اور حرکت کرنے کی ضرورت ہوتی ہے۔
2. اعلی صحت سے متعلق گیئر ہم وقت ساز ٹرانسمیشن
-- ریک اور پنین میشنگ ڈرائیو، سنکرونس ایرر ≤0.1°، متوازن سڈول کلیمپنگ، مؤثر طریقے سے یکطرفہ قوت کی وجہ سے ورک پیس کے پھسلنے سے روکتی ہے۔
3. 360° لچکدار سینسر لے آؤٹ
--مقناطیسی سوئچز کو چار باڈی سطحوں پر نصب کیا جا سکتا ہے تاکہ تمام سمت پوزیشن کی نگرانی، آسان تنصیب اور کسی بھی بڑھتے ہوئے واقفیت کے لیے کمیشننگ حاصل کی جا سکے۔
4. سخت ماحول کے لیے ڈسٹ پروف ڈھانچہ
- آپٹمائزڈ سگ ماہی اور چھوٹے اندرونی خلاء بلاک دھول داخل؛ مکینیکل سروس لائف ≥5 ملین سائیکل، طویل مدتی ہائی سائیکل خودکار پروڈکشن لائنوں کے لیے مستحکم۔
1. بڑھتے ہوئے اختیارات
-- محوری افقی ماؤنٹنگ: اسمبلی لائن لوڈنگ اور ان لوڈنگ کے لیے افقی کلیمپنگ
- طول بلد عمودی بڑھتے ہوئے: ورک پیس فلپنگ اسٹیشنوں کے لیے عمودی لفٹنگ
-- لیٹرل سائیڈ ماؤنٹنگ: تنگ محدود آلات کی جگہ کے لیے سائیڈ کلیمپنگ
2. عام درخواست کے منظرنامے۔
-- الیکٹرانکس اور گھریلو آلات: گرپنگ اور فلپنگ ہاؤسنگز، پینلز اور بڑے سائز کے اجزاء
-- آٹوموٹیو پارٹس: لیمپ ہاؤسنگز، اندرونی تراشوں اور چھوٹے کاسٹنگ کی نقل و حمل
-- لاجسٹک اور پیکجنگ: ہینڈلنگ بکس، پیلیٹ اور بیرل مواد
--مشین اور انجکشن مولڈنگ آٹومیشن: مشین ٹولز اور مولڈنگ مشینوں سے بڑی ورک پیسز چننا
| موازنہ آئٹم |
MHW2 گیئر 180° سوئنگ گریپر |
MHY2 کیم 180° سوئنگ گریپر |
MHT2 ٹوگل سیلف لاکنگ گریپر |
| بنیادی خوبیاں |
وائڈ سوئنگ اینگل، ہائی سنکرونائزیشن، اسپیس سیونگ |
الٹرا لائٹ کمپیکٹ، چھوٹے بور کے لیے سرمایہ کاری مؤثر |
بھاری بوجھ کے لیے پاور آف ہولڈنگ، الٹرا ہائی ٹارک |
| ڈرائیونگ میکانزم |
ریک اور پنین گیئر |
کیم لنکیج |
جوائنٹ لنکج کو ٹوگل کریں۔ |
| ٹوٹل سوئنگ اینگل |
دو طرفہ 180° (90° فی جبڑا) |
دو طرفہ 180° (90° فی جبڑا) |
تقریبا 30° پیوٹ سوئنگ |
| پاور لوس سیلف لاک |
❌ کوئی لاکنگ فنکشن نہیں ہے۔ |
❌ کوئی لاکنگ فنکشن نہیں ہے۔ |
✅ مکینیکل سیلف لاک کلیمپنگ برقرار ہے۔ |
| بور کوریج |
φ20 ~ 50 |
φ10 ~ 25 |
φ32 ~ 63 |
| مناسب لوڈ |
1 ~ 20 کلو گرام درمیانی بوجھ |
0.5 ~ 5 کلوگرام ہلکا بوجھ |
5 ~ 50 کلو گرام بھاری بوجھ |
| لاگت کی سطح |
درمیانی، اچھی قیمت کی کارکردگی |
کم، چھوٹے بور کے لیے ترجیح دی جاتی ہے۔ |
میڈیم ہائی، سرشار ہیوی ڈیوٹی ماڈل |
| بہترین ایپلی کیشن |
درمیانے درجے کا بوجھ، بڑا سوئنگ اینگل، تنصیب کی محدود جگہ |
چھوٹے سائز کا ہلکا بوجھ، بجٹ کے حساس منصوبے |
سخت اینٹی ڈراپ حفاظت کی ضرورت کے ساتھ بھاری workpieces |
1. ورک پیس ماس کی بنیاد پر بور کا انتخاب
-- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg۔ ریزرو ≥30% لوڈ سیفٹی مارجن۔
2. سوئنگ اینگل کی تصدیق
-- معیاری سنگل جبڑے کا سوئنگ اینگل 90°، کل اوپننگ 180°۔ ورک پیس کے طول و عرض اور اجتناب کے سفر کو ایڈجسٹ کرنے کے لیے کافی کلیئرنس کی تصدیق کریں۔
3. ترتیب ملاپ
-- پوزیشن سگنل فیڈ بیک: لچکدار ترتیب کے لیے M9B سیریز کے مقناطیسی سوئچز کے ساتھ فور سائیڈ ماؤنٹنگ سلاٹ استعمال کریں، قطع نظر انسٹالیشن کی سمت۔
-- دھول بھری ورکشاپ کا ماحول: اعلیٰ ڈسٹ پروف سیلنگ ڈھانچہ کی وجہ سے MHW2 کو ترجیح دیں۔
SOLH MHW2 ریک اینڈ پنین 180° سوئنگ نیومیٹک گرپر چار طرفہ مقناطیسی سوئچ کی تنصیب اور ڈسٹ پروف سیلنگ کے ساتھ گیئر سنکرونس ٹرانسمیشن کو اپناتا ہے، درمیانے بوجھ والے ورک پیس کو فلپنگ اور میٹریل ہینڈلنگ کو سپورٹ کرتا ہے۔ پیکیجنگ، آٹوموٹیو اور عام آٹومیشن محدود خلائی اسٹیشنوں کے لیے مثالی جگہ بچانے والا سوئنگ گرپر۔
