برانڈ: SOLH از رچج ٹیکنالوجی

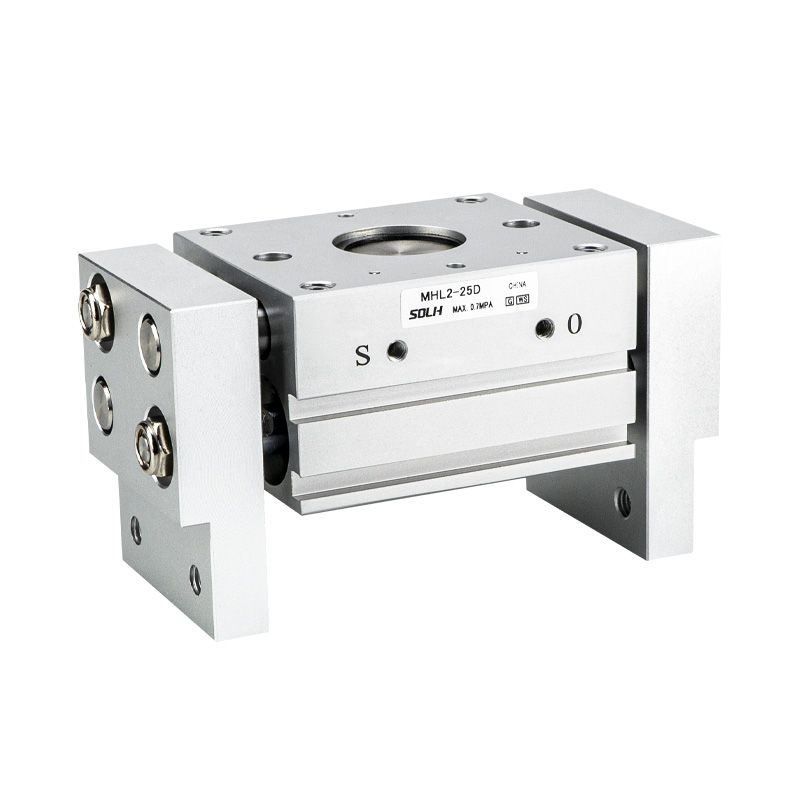

SOLH MHL2 سیریز وسیع اسٹروک ریک اور پنین سنکرونس متوازی گرپر ہے۔ بنیادی فوائد: طاقتور کلیمپنگ فورس، انتہائی وسیع افتتاحی سفر، اعلی ساختی سختی اور ورسٹائل بڑھتے ہوئے اختیارات۔ بھاری اور بڑے ورک پیس کی نقل و حمل، وسیع سائز کے حصے کی گرفت اور زیادہ بوجھ کے متوازی کلیمپنگ کے لیے موزوں ہے۔ خودکار لوڈنگ/ان لوڈنگ، مشین ٹول فکسچر اور پیکیجنگ مشینری میں وسیع پیمانے پر اپنایا گیا۔
- ٹرانسمیشن: ریک اور پنین میکانزم آف سیٹ کے بغیر مطابقت پذیر جبڑے کی حرکت کو یقینی بناتا ہے۔ دوہری پسٹن لے آؤٹ کمپیکٹ آؤٹ لائن کے اندر مضبوط کلیمپنگ فورس فراہم کرتا ہے۔
--تعمیر: ایلومینیم کھوٹ باڈی، سٹینلیس سٹیل کے جبڑے، بلٹ میں مقناطیسی انگوٹھی۔ تمام گھومنے والی شافٹ تیل سے رنگے ہوئے رال بیرنگ کے علاوہ انٹیگریٹڈ ڈسٹ وائپر سیل، اچھی ڈسٹ مزاحمت اور طویل سروس لائف کو اپناتے ہیں۔
--آپریشن موڈ: صرف ڈبل ایکٹنگ (D)، کوئی ایکٹنگ ویرینٹ نہیں۔ ہموار رفتار کنٹرول کے لیے بلٹ ان سایڈست تھروٹل۔ لچکدار پوزیشن کا پتہ لگانے کے لے آؤٹ کے لیے چار مقناطیسی سوئچ ماؤنٹنگ سلاٹس۔
-- اسٹروک سلیکشن: 3 معیاری اسٹروک فی بور: D(Short) / D1(Medium) / D2(Long)، بیرونی قطر کے کلیمپنگ اور مختلف ورک پیس کی چوڑائیوں کے لیے اندرونی قطر کی گرفت کے ساتھ ہم آہنگ۔
-- پوزیشن کی درستگی: دہرائیں پوزیشننگ کی درستگی ±0.1 ملی میٹر، بھاری بوجھ کے حالات میں کلیمپنگ کی مستحکم کارکردگی۔

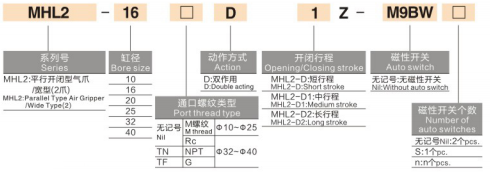

1. ماڈل کی مثال: MHL2-32D2-TF-M9BW
|
طبقہ |
کوڈ |
تفصیل |
|
1 |
MHL2 |
سیریز: وسیع افتتاحی متوازی نیومیٹک گرپر |
|
2 |
32 |
بور کا سائز: 10,16,20,25,32,40mm (چھوٹا، درمیانے اور بھاری بوجھ کا احاطہ کرتا ہے) |
|
3 |
D/D1/D2 |
اسٹروک گریڈ ڈی = شارٹ اسٹروکD1 = درمیانہ اسٹروکD2 = طویل اسٹروک |
|
4 |
TN/TF |
پورٹ تھریڈ کی تفصیلات ٹی این = این پی ٹی تھریڈ؛ TF = G تھریڈ (ø32/40 کے لیے خصوصی)ø10~25 ڈیفالٹ M میٹرک تھریڈ |
|
5 |
-M9BW |
مقناطیسی سوئچ کا ماڈلM9B(NPN) / M9N(PNP) / M9PW=1m کیبل / L=3m / Z=5m |
|
6 |
حسب ضرورت لاحقہ |
-X28: سایڈست بند چوڑائی-X53: EPDM سیلنگ-X79: فوڈ گریڈ چکنا کرنے والا اور دیگر حسب ضرورت اختیارات |
2. معیاری آرڈر کا حوالہ
MHL2-40D2-TF-M9BL بور 40، لانگ اسٹروک D2، G تھریڈ پورٹ، بلٹ ان میگنیٹ، M9B سوئچ 3m کیبل کے ساتھ۔
|
پیرامیٹر آئٹم |
معیاری تفصیلات |
| جبڑے کی ترتیب |
2 جبڑے، متوازی لکیری کھلنا اور بند ہونا |
| آپریشن موڈ |
صرف ڈبل ایکٹنگ |
| آپریٹنگ پریشر |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (تجویز کردہ: 0.5 MPa) |
| پروف پریشر |
1.0 ایم پی اے |
| محیطی درجہ حرارت |
-10 ~ 60 ℃ (پائپنگ کے اندر کوئی آئسنگ نہیں) |
| پوزیشن کی درستگی کو دہرائیں۔ |
±0.1 ملی میٹر |
| زیادہ سے زیادہ آپریٹنگ فریکوئنسی |
بور اور اسٹروک کے طور پر کم کرتا ہےø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| ایئر پورٹ تھریڈ |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT اختیاری) |
| چکنا |
تیل سے پاک آپریشن؛ فوڈ گریڈ / اعلی درجہ حرارت کی چکنائی درخواست پر دستیاب ہے۔ |
| مقناطیسی سوئچ ماؤنٹ |
چار بڑھتے ہوئے سلاٹ، سپورٹ 1~2 مقناطیسی سوئچ |
| بڑھتے ہوئے طریقے |
باڈی ٹیپڈ ہولز / سائیڈ ماؤنٹ / محوری ماؤنٹ / تھرو ہول، ملٹی اورینٹیشن کے موافق |
|
بور (ملی میٹر) |
حوالہ کلیمپ فاصلہ (ملی میٹر) |
کلیمپنگ فورس (N) |
ماڈل کوڈ D/D1/D2 |
سنگل سائیڈ اسٹروک (ملی میٹر) |
کھلنے کی کل رینج (ملی میٹر) |
خالص وزن (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ نوٹ: حوالہ شکنجہ فاصلہ: 40 ملی میٹر کے لیے ø10~25؛ ø32~40 کے لیے 80 ملی میٹر۔ جب جبڑے کی توسیع بڑھ جاتی ہے تو موثر کلیمپنگ فورس میں کمی آتی ہے۔ لوڈ کی تصدیق کے دوران حفاظتی عنصر ≥1.5 کو محفوظ رکھنا ضروری ہے۔
-- بھاری/ بڑے سائز کے ورک پیس جن میں مضبوط کلیمپنگ فورس اور چوڑے اوپننگ اسٹروک کی ضرورت ہوتی ہے، جیسے ہیوی پائپ، پلیٹیں اور میٹریل ٹرے
-- لچکدار کثیر سمت بڑھتے ہوئے لے آؤٹ کے ساتھ، انحراف کے بغیر مطابقت پذیر متوازی حرکت کا مطالبہ کرنے والی ایپلی کیشنز
-- دھول کا شکار سخت کام کرنے والے حالات (مشین ٹول لوڈنگ، کاسٹنگ پارٹ ہینڈلنگ)، جس کے لیے قابل اعتماد دھول مزاحمت اور طویل سروس لائف کی ضرورت ہوتی ہے
-- ایسے سسٹمز جن کے لیے بیرونی قطر کی کلیمپنگ اور اندرونی قطر کی گرفت دونوں کی ضرورت ہوتی ہے، 3 اسٹروک کے اختیارات کے ذریعے متعدد حصوں کے سائز کے ساتھ ہم آہنگ
- بور کے انتخاب سے پہلے پہلے بوجھ کا تعین کریں: ورک پیس کے وزن، جبڑے کی توسیع کی لمبائی اور حفاظتی عنصر ≥1.5 کی بنیاد پر مطلوبہ کلیمپنگ فورس کا حساب لگائیں، پھر اسی بور کے سائز سے مماثل ہوں۔
-- ورک پیس کی چوڑائی کے مطابق اسٹروک کا انتخاب کریں: ترجیحی ترتیب D(شارٹ) → D1(میڈیم) → D2(لمبا)، بے کار ضرورت سے زیادہ اسٹروک سے بچیں۔
- پوزیشن کا پتہ لگانا: جبڑے کے کھلے/بند تاثرات کے لیے D-M9□ سیریز کے مقناطیسی سوئچز (NPN/PNP/غیر رابطہ) سے لیس کریں۔ چار بڑھتے ہوئے سلاٹ لچکدار انتظام کی اجازت دیتے ہیں۔
--ماؤنٹنگ اور پورٹ کنفیگریشن: ø10~25 اپنائیں M5×0.8؛ ø32~40 Rc1/8 کو TN/TF/NPT تھریڈ کے ساتھ منتخب کریں۔ تنصیب کی سطح کے مطابق ٹیپڈ / تھرو / سائڈ ماؤنٹ بیس کا انتخاب کریں۔
- دھول سے تحفظ اور دیکھ بھال: معیاری مربوط ڈسٹ سکریپر۔ بھاری دھول والے ماحول کے لیے -X85/-X86 دھول سے بچنے والا کسٹم ورژن شامل کریں۔ بیرنگ اور سگ ماہی کی انگوٹھیوں کو باقاعدگی سے صاف کریں۔
SOLH MHL2 ریک اینڈ پنین وائڈ اسٹروک متوازی نیومیٹک گرپر تین اسٹروک آپشنز کے ساتھ ہیوی کلیمپنگ فورس فراہم کرتا ہے، بلٹ ان ڈسٹ پروف ڈھانچہ اور ملٹی ڈائریکشن ماؤنٹنگ، بیرونی اور اندرونی قطر کی گرفت کے ساتھ ہم آہنگ، مشین ٹول لوڈنگ کے لیے مثالی ہیوی ڈیوٹی گریپر، پلیٹ اور ہینڈ پیکنگ آٹومیٹک آلات۔
