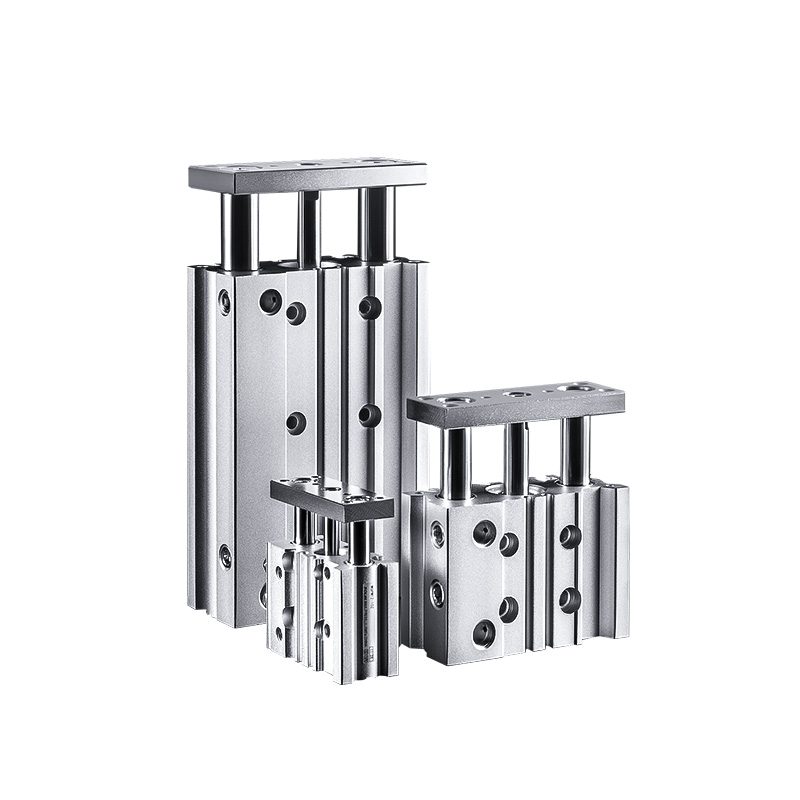

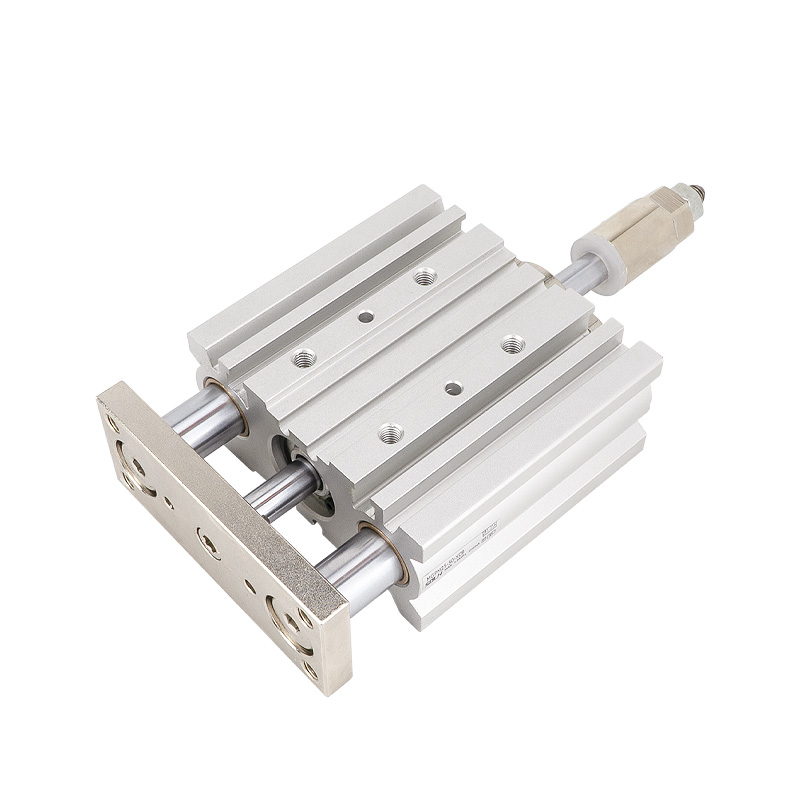

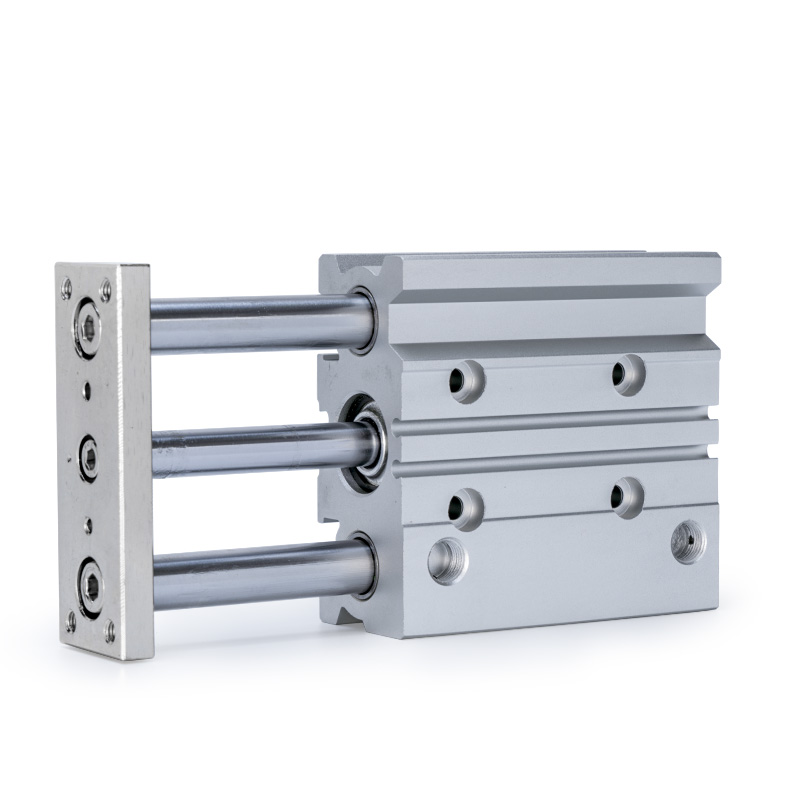

MGP سیریز پتلی کومپیکٹ گائیڈ راڈ سلنڈر | ہائی رگڈ غیر گردش نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ اور ساختی خصوصیات

     SOLH MGP سیریز ایک اعلی سختی والی پتلی قسم کا ڈوئل گائیڈ راڈ سلنڈر ہے جو ایک سلنڈر باڈی، ڈوئل گائیڈ راڈز اور درست بیرنگ کو یکجا کرتا ہے۔ بلٹ میں اینٹی ٹورشن کارکردگی اور مضبوط پس منظر کی لوڈ مزاحمت کی خاصیت، اس کے لیے کسی بیرونی گائیڈنگ میکانزم کی ضرورت نہیں ہے۔ فلیٹ الٹرا پتلا جسم اور ہلکے وزن کے ڈیزائن کے ساتھ (روایتی سلنڈروں کے مقابلے میں وزن میں 17%~24% کی کمی)، یہ پریسنگ، پوزیشننگ، لفٹنگ اور ورک پیس کی منتقلی کے منظرناموں کے لیے کمپیکٹ آٹومیشن لے آؤٹس میں بالکل فٹ بیٹھتا ہے۔ تین قابل تبادلہ بیئرنگ قسمیں ہیوی ڈیوٹی، تیز رفتار اور انتہائی درست کام کرنے کے حالات کا احاطہ کرتی ہیں، مکمل منظر عالمگیر لکیری ڈرائیونگ کے حل کو محسوس کرتی ہیں۔

بنیادی ساختی فوائد

• کواکسیئل ڈوئل گائیڈ راڈ ڈیزائن: پسٹن اور ڈوئل گائیڈ راڈز ہم آہنگی کے عمل کو یقینی بنانے کے لیے مربوط کواکسیئل لے آؤٹ کو اپناتے ہیں، حرکت کے دوران انحراف اور ٹارشن کو مؤثر طریقے سے ختم کرتے ہیں اور مجموعی سختی اور استحکام کو بہت بہتر بناتے ہیں۔

• اختیاری ملٹی ٹائپ بفرنگ: روایتی مستحکم آپریشن کے لیے معیاری ڈبل اینڈ ربڑ بفر؛ اختیاری ایئر کشن بفر (AZ قسم، بور ≥20mm کے لیے دستیاب ہے) تیز رفتار اور بھاری بوجھ والی سائیکلک حرکت کے دوران سخت اثرات کو ختم کرنے کے لیے۔

• انتہائی پتلا ہلکا پھلکا جسم: آپٹمائزڈ فلیٹ پتلا ڈھانچہ تنصیب کی جگہ بچاتا ہے اور سامان کے مجموعی وزن کو کم کرتا ہے، جو انتہائی مربوط کمپیکٹ خودکار آلات کے ڈیزائن کے لیے موزوں ہے۔

• بلٹ ان مقناطیسی نالی: بغیر کسی اضافی بریکٹ کے براہ راست مقناطیسی سوئچ کی تنصیب کے لیے محفوظ گائیڈ راڈ گروو، سادہ اور صاف پوزیشن سگنل فیڈ بیک کنفیگریشن کو فعال کرتا ہے۔

تین بنیادی ذیلی سیریز (بیئرنگ کی درجہ بندی اور کلیدی انتخاب کی بنیاد)

     MGP سیریز کو اندرونی بیئرنگ ڈھانچے کی بنیاد پر تین ذیلی ماڈلز میں تقسیم کیا گیا ہے، جس میں کم رگڑ تیز رفتار، پہننے سے بچنے والے ہیوی ڈیوٹی اور زیرو کلیئرنس الٹرا پریسیئن منظرنامے شامل ہیں، جو فوری ماڈل کے انتخاب کی بنیادی بنیاد ہے۔

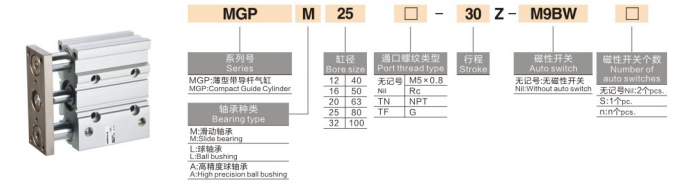

ماڈل نام کے مکمل اصول

ماڈل کی مثال: MGPM20-50Z-M9B

1. کوڈ سیگمنٹ کی تعریف

• سیریز کوڈ: MGP + بیئرنگ لاحقہ (M/L/A)، مختلف بیئرنگ کنفیگریشن کے ساتھ پتلی قسم کے ڈوئل گائیڈ راڈ سلنڈر کی نمائندگی کرتا ہے۔

• بور کا سائز: 12/16/20/25/32/40/50/63/80/100 (ملی میٹر، مکمل صنعتی معیاری وضاحتیں)

• اسٹروک کی لمبائی: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (معیاری مکمل اسٹروک رینج)

• بفر اور مقناطیسی رنگ کی ترتیب

￮ Z: معیاری قسم، ڈبل اینڈ ربڑ بفر + بلٹ میں مقناطیسی رنگ، مقناطیسی سوئچ کی تنصیب کے ساتھ ہم آہنگ

￮ AZ: ایئر کشن بفر کی قسم (صرف ≥20 ملی میٹر بور کے لیے)، تیز رفتار اور بھاری بھرکم آپریشن کے دوران اثر کو مؤثر طریقے سے روکتا ہے

￮ کوئی لاحقہ نہیں۔: مقناطیسی انگوٹی کے بغیر، مقناطیسی سوئچ نصب نہیں کیا جا سکتا

• مقناطیسی سوئچ: اختیاری M9B، A93، D-M9N اور دیگر ماڈلز، براہ راست گائیڈ راڈ گرووز میں بغیر بریکٹ لگائے

2. عام ترتیب کی مثالیں۔

• ایم جی پی ایم20-50Z: 20mm بور، 50mm سٹروک، سلائیڈنگ بیئرنگ، مقناطیسی رنگ کے ساتھ معیاری ربڑ بفر

• ایم جی پی ایل25-100Z-A93: 25mm بور، 100mm سٹروک، بال بیئرنگ تیز رفتار قسم، A93 مقناطیسی سوئچ کے ساتھ

• ایم جی پی اے32-75AZ: 32 ملی میٹر بور، 75 ملی میٹر اسٹروک، ہائی پریسجن بیئرنگ، اعلی صحت سے متعلق اینٹی امپیکٹ آپریشن کے لیے ایئر کشن بفر

جنرل کور ٹیکنیکل پیرامیٹرز

(معیاری ٹیسٹ کے حالات: 20 ℃ عام درجہ حرارت، درجہ بندی کام کرنے کا دباؤ)

• آپریشن موڈ: دوہری اداکاری والی باہمی حرکت

• ورکنگ پریشر کی حد: 0.12~1.0MPa؛ کم از کم ابتدائی دباؤ: 0.1MPa

• پروف پریشر: 1.5MPa

• محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک ماحول درکار ہے)

• آپریٹنگ سپیڈ: 50~500mm/s (MGPL زیادہ سے زیادہ 500mm/s؛ MGPM/MGPA زیادہ سے زیادہ 400mm/s)

• بفر موڈ: معیاری ڈبل اینڈ ربڑ بفر؛ 20 ~ 100 ملی میٹر بور کے لیے ایئر کشن بفر اختیاری ہے۔

• غیر گردش کی درستگی: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm؛ ایم جی پی اے ±0.01 ملی میٹر

پورٹ سائز کی تفصیلات

• بور 12/16 ملی میٹر: M5×0.8

• بور 20/25/32 ملی میٹر: PT1/8

• بور 40/50 ملی میٹر: PT1/4

• بور 63/80/100 ملی میٹر: PT3/8

نظریاتی زور اور تناؤ کا ڈیٹا (@0.5MPa، یونٹ: N)

ایک جملے کے فوری انتخاب کے رہنما خطوط

1۔ بیئرنگ ماڈل کا انتخاب: بھاری بوجھ، لباس مزاحم اور گرد آلود ماحول کے لیے MGPM کا انتخاب کریں۔ تیز رفتار، کم رگڑ اور بار بار سائیکل چلانے کے لیے MGPL کا انتخاب کریں۔ انتہائی درست پوزیشننگ اور اعلی دہرائی جانے والی درستگی کے مطالبات کے لیے MGPA کا انتخاب کریں۔

2. مقناطیسی رنگ کی ترتیب: پوزیشن کا پتہ لگانے اور سگنل کے تاثرات کی ضرورت والے سامان کے لیے Z لاحقہ منتخب کریں۔ اگر کسی سوئچ فنکشن کی ضرورت نہ ہو تو غیر Z بنیادی قسم کا انتخاب کریں۔

3۔ بفر موڈ کا انتخاب: تیز رفتار، طویل اسٹروک اور بڑے اثر والے کام کے حالات کے لیے AZ ایئر کشن بفر کو اپنائیں؛ معیاری ربڑ بفر روایتی عمومی منظرناموں کے لیے لاگو ہوتا ہے۔

4. بور اور اسٹروک میچنگ: اصل بوجھ اور زور کی ضروریات کے مطابق مناسب بور کا سائز منتخب کریں۔ زیادہ تر صنعتی آٹومیشن کے مطالبات کو پورا کرنے کے لیے معیاری اسٹروک رینج 5~300mm ہے۔

عام درخواست کے منظرنامے۔

• الیکٹرانک آٹومیشن: پی سی بی بورڈ کی پوزیشننگ، کمپوننٹ پریسنگ، مائیکرو ماڈیول لفٹنگ اور الیکٹرانک پارٹس کی درست اسمبلی۔

• درستگی کا پتہ لگانے کا سامان: ڈیٹیکشن پروب لفٹنگ، ورک پیس پوزیشننگ اور کلیمپنگ، ہائی پریزین فٹنگ اور انشانکن۔

• پیکجنگ اور لاجسٹک مشینری: ورک پیس مختصر فاصلے کی منتقلی، میٹریل جیکنگ اور پوزیشننگ، مستحکم ریپروسیٹنگ فیڈنگ ایکشن۔

• جنرل انڈسٹریل آٹومیشن: کمپیکٹ سامان جو پوزیشننگ کو محدود کرتا ہے، معاون پریسنگ پر مہر لگاتا ہے، دھول بھری ورکشاپوں میں کم رفتار ہیوی ڈیوٹی سائیکلک آپریشن۔

ایک جملے کا خلاصہ

     SOLH MGP سیریز کا پتلا کمپیکٹ گائیڈ راڈ سلنڈر ہیوی ڈیوٹی، تیز رفتار اور انتہائی درست منظرناموں کا احاطہ کرنے کے لیے تین بیئرنگ کنفیگریشنز کو مربوط کرتا ہے، جس میں اعلی سختی، مضبوط لیٹرل لوڈ ریزسٹنس اور اسپیس سیونگ ڈیزائن شامل ہیں، جو انڈسٹریل کے لیے سب سے زیادہ ورسٹائل یونیورسل لائنر ڈوئلینڈر کے طور پر کام کرتے ہیں۔
