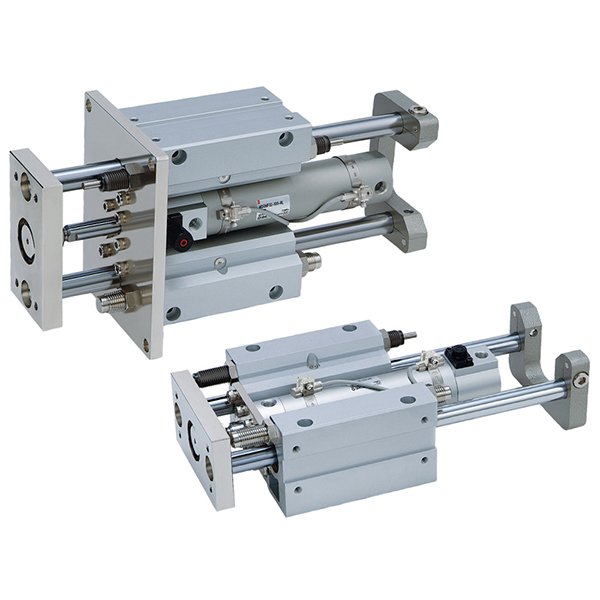

SOLH MGG سیریز ایک پیشہ ور ہیوی ڈیوٹی لانگ اسٹروک گائیڈ راڈ سلنڈر ہے جس میں گول سلنڈر ٹیوب + بیرونی ڈوئل گائیڈ راڈ کا ڈھانچہ ہے۔ انتہائی اعلی سختی، انتہائی لیٹرل لوڈ ریزسٹنس، مستحکم طویل سفری آپریشن اور اعلی درستگی مخالف روٹیشن کارکردگی کے لیے انجینئرڈ، یہ سلسلہ φ20mm سے φ100mm تک بور کے سائز کا احاطہ کرتا ہے، دو قابل ترتیب ماڈل پیش کرتا ہے: MGGM کاربن الائے سلائیڈ بیئرنگ ٹائپ اور bearciGL قسم ہائی بیئرنگ۔ یہ خاص طور پر طویل اسٹروک، بھاری بوجھ، اعلی اثر اور سنکی کام کرنے والے حالات کے لیے ڈیزائن کیا گیا ہے، جو خودکار لفٹنگ، ٹرانسلیشن، اسٹاپنگ اور پشنگ اسٹیشنوں میں وسیع پیمانے پر لاگو ہوتا ہے۔
• الٹرا ہائی رگڈیٹی ہیوی ڈیوٹی سٹرکچر: موٹی گول سلنڈر ٹیوب اور وسیع اسپین ڈیزائن کے ساتھ بڑے قطر کے بیرونی دوہری گائیڈ راڈز کو اپناتے ہوئے، MGG سیریز موڑنے، ٹارشن اور لیٹرل فورس کے لیے صنعت کی معروف مزاحمت فراہم کرتی ہے۔ اس کی سائیڈ لوڈ کی گنجائش عام سلنڈروں سے 3 گنا سے زیادہ تک پہنچ جاتی ہے، جس سے لمبے سٹروک کے نیچے صفر جھکنے اور بھاری بوجھ کے نیچے صفر آفسیٹ کو یقینی بنایا جاتا ہے۔
• صنعت کی معروف لانگ اسٹروک کارکردگی: پوری سیریز MGP اور MGQ سیریز کی سٹروک کی حد سے کہیں زیادہ 1300mm کے معیاری اسٹروک کو سپورٹ کرتی ہے۔ یہ لمبی دوری کے مواد کی ترسیل، ہائی ٹریول پلیٹ فارم لفٹنگ اور توسیعی لکیری ڈرائیونگ منظرناموں کے ساتھ بالکل مطابقت رکھتا ہے۔
• مکمل منظرناموں کے لیے دوہری بیئرنگ کنفیگریشنز
￮ ایم جی جی ایم (سلائیڈ بیئرنگ): کاربن الائے سلائیڈنگ بشنگ سے لیس، اس میں اعلی لیٹرل بوجھ مزاحمت، اثر مزاحمت اور پہننے کی مزاحمت ہے، جو بھاری بھرکم، گرد آلود اور زیادہ اثر والے سخت کام کرنے والے حالات کے لیے پہلی پسند کے طور پر کام کرتی ہے۔
￮ ایم جی جی ایل (بال بیئرنگ): اعلی درستگی والے لکیری بال بیرنگ کو اپناتے ہوئے، یہ انتہائی کم رگڑ، انتہائی ہموار اسٹروک موومنٹ اور مستحکم ہائی فریکوئنسی سائیکلنگ حاصل کرتا ہے، جو درست لمبی اسٹروک پوزیشننگ اور تیز رفتار ریپروکیٹ موشن کے لیے مثالی ہے۔
• معیاری بلٹ ان ہائیڈرولک بفر: روایتی ربڑ بفر سلنڈروں سے مختلف، MGG سیریز معیاری ترتیب کے طور پر ڈبل اینڈ بلٹ ان ہائیڈرولک بفرز سے لیس ہے۔ یہ لمبے اسٹروک اور تیز رفتار حرکت سے پیدا ہونے والی زبردست اثر توانائی کو مؤثر طریقے سے جذب کرتا ہے، تصادم کے شور کو ختم کرتا ہے اور سامان اور ورک پیس کو اثر سے ہونے والے نقصان سے بچاتا ہے۔
• الٹرا ہائی اینٹی روٹیشن پریسجن: ±0.02°~±0.07° کی غیر معمولی اینٹی روٹیشن درستگی حاصل کرتا ہے، جس میں بڑے بور کے سائز زیادہ درستگی فراہم کرتے ہیں۔ φ100mm ماڈل ±0.02° کی اعلی درستگی تک پہنچتا ہے، انتہائی مستحکم اور قابل اعتماد بار بار پوزیشننگ کی ضمانت دیتا ہے۔
• ماڈیولر کم دیکھ بھال کا ڈیزائن: سلنڈر باڈی اور گائیڈ فریم ایک آزاد ماڈیولر ڈھانچہ اپناتا ہے، جس سے سلنڈر ٹیوب اور پسٹن کے اجزاء کو الگ سے تبدیل کیا جا سکتا ہے، جو بعد میں دیکھ بھال کے اخراجات کو بہت کم کر دیتا ہے۔ کثیر جہتی مقناطیسی سوئچ گرووز لچکدار پوزیشن کا پتہ لگانے کی تنصیب کی حمایت کرتے ہیں۔

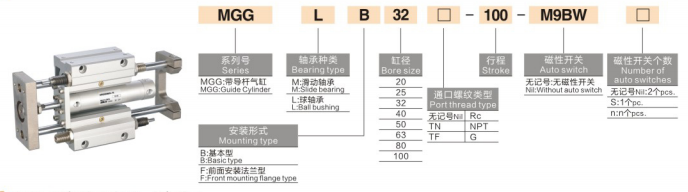

ماڈل کی مثالیں: MGGM32-200-M9BW | MGGL50-500J-50S-XB6
|
کوڈ سیگمنٹ |
تفصیلات کا مطلب |
|
ایم جی جی |
سیریز کا کوڈ: ہیوی ڈیوٹی ایکسٹرنل گائیڈ راڈ سلنڈر |
|
M/L |
بیئرنگ کی قسم: ایم = ایم جی جی ایم کاربن سلائیڈ بیئرنگ؛ L=MGGL صحت سے متعلق بال بیئرنگ |
|
B/F |
بڑھتے ہوئے قسم: B = بنیادی قسم؛ F=Flange بڑھتے ہوئے قسم |
|
20~100 |
بور کا سائز (ملی میٹر): φ20/25/32/40/50/63/80/100 |
|
25~1300 |
معیاری لانگ اسٹروک (ملی میٹر): مکمل رینج 25 ملی میٹر سے 1300 ملی میٹر |
|
J |
ایڈجسٹ اسٹروک کی قسم (0 ~ 50 ملی میٹر اسٹروک ایڈجسٹمنٹ رینج) |
|
M9BW |
پوزیشن سینسنگ کے لیے اختیاری واحد/دوہری مقناطیسی سوئچ |
|
S |
بلٹ ان مقناطیسی انگوٹی (معیاری ترتیب) |
|
-XB6 |
اعلی درجہ حرارت مزاحم اختیار: کام کرنے کا درجہ حرارت -10℃~150℃ |
معیاری آرڈر ریفرنس کی مثالیں۔
• ایم جی جیM40-300S: 40mm بور، 300mm لمبا اسٹروک، بلٹ ان مقناطیس کے ساتھ سلائیڈ بیئرنگ کی قسم
• ایم جی جیL25-200J-30S: 25 ملی میٹر بور، 200 ملی میٹر معیاری اسٹروک، 30 ملی میٹر ایڈجسٹ اسٹروک، درستگی والی بال بیئرنگ کی قسم
• ایم جی جیM63-400F-XB6: 63mm بور، 400mm سٹروک، flange mounting, high-temperature مزاحم ہیوی ڈیوٹی سلنڈر
(معیاری ٹیسٹ کے حالات: 20℃ نارمل درجہ حرارت، 0.5MPa ریٹیڈ پریشر)
1. عمومی کارکردگی کے پیرامیٹرز
• ورکنگ پریشر کی حد: 0.1~1.0MPa؛ پروف پریشر: 1.5MPa
• محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک روایتی ماحول)؛ -10℃~150℃ (-XB6 اعلی درجہ حرارت ورژن)
• پسٹن آپریٹنگ سپیڈ: 50~1000mm/s، خاص طور پر طویل اسٹروک تیز رفتار آپریشن کے لیے موزوں
• بفر موڈ: طاقتور اثر توانائی جذب کے ساتھ معیاری دوہری آخر ہائیڈرولک بفر
• چکنا موڈ: تیل سے پاک بحالی سے پاک آپریشن، مختلف صنعتی ماحول کے لیے موزوں ہے۔
2. تھیوریٹیکل تھرسٹ ڈیٹا (@0.5MPa، یونٹ: N)
|
بور کا سائز (ملی میٹر) |
نظریاتی زور (N) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. پروڈکٹ وزن کا ڈیٹا (100 ملی میٹر اسٹروک، یونٹ: کلوگرام)
|
بور کا سائز (ملی میٹر) |
ایم جی جی ایم وزن (کلوگرام) |
ایم جی جی ایل وزن (کلوگرام) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
موازنہ آئٹم |
ایم جی جی ایم (سلائیڈ بیئرنگ) |
ایم جی جی ایل (بال بیئرنگ) |
|
بیئرنگ کی قسم |
کاربن کھوٹ سلائیڈنگ بیئرنگ |
اعلی صحت سے متعلق بال بیئرنگ |
|
لیٹرل لوڈ کی گنجائش |
انتہائی (عام سلنڈروں کے 3 گنا) |
مضبوط (ہموار حرکت کو ترجیح دیتا ہے) |
|
غیر گردش کی درستگی |
±0.03°~±0.07° |
±0.02°~±0.05° (زیادہ درستگی) |
|
حرکت کی خصوصیات |
سپر لباس مزاحم، اثر مزاحم، طویل سروس کی زندگی |
انتہائی کم رگڑ، ہموار اسٹروک، مستحکم اعلی تعدد آپریشن |
|
قابل اطلاق منظرنامے۔ |
بھاری بوجھ، طویل اسٹروک، گرد آلود ماحول، اعلیٰ اثر والے کام کے حالات |
صحت سے متعلق طویل اسٹروک پوزیشننگ، تیز رفتار سائیکلنگ، کم رگڑ مطلوبہ اسٹیشن |
|
لاگت کی سطح |
اقتصادی |
پریمیم |
1. دوہری بڑھتے ہوئے اختیارات
• بنیادی قسم (B): براہ راست فکسنگ کے لیے نیچے اور سائیڈ کی سطحوں پر پہلے سے محفوظ سکرو سوراخ۔ روایتی افقی اور عمودی آلات کی ترتیب کے لیے موزوں سادہ اسمبلی اور بے ترکیبی کی خصوصیات۔
• فلینج کی قسم (F): فرنٹ فلینج ماؤنٹنگ ڈھانچہ، خاص طور پر عمودی نیچے کی طرف دھکیلنے، کھینچنے اور معطل شدہ بوجھ کے کام کرنے کے حالات کے لیے ڈیزائن کیا گیا ہے، مستحکم بوجھ برداشت کو یقینی بناتا ہے۔
2. بنیادی صنعتی ایپلی کیشنز
• لانگ اسٹروک لفٹنگ پلیٹ فارم: سامان اٹھانا اور ورک بینچ عمودی ڈرائیونگ، زیادہ سے زیادہ 1300 ملی میٹر الٹرا لانگ اسٹروک کو سپورٹ کرتا ہے، فل اسٹروک ہیوی بوجھ کے تحت زیرو سیگ استحکام کو برقرار رکھتا ہے۔
• ہیوی ڈیوٹی کنویئر ترجمہ: ورک پیس کا ترجمہ، پیلیٹ کی منتقلی اور لمبی دوری کے مواد کو آگے بڑھانا؛ بہترین اینٹی سنکی اور اینٹی آفسیٹ کارکردگی مسلسل آپریشن کی درستگی کو یقینی بناتی ہے۔
• ہائی امپیکٹ اسٹاپنگ اسٹیشن: پروڈکشن لائن ورک پیس کو روکنا، پوزیشننگ اور اثر کو محدود کرنا۔ معیاری ہائیڈرولک بفر آلات کی حفاظت کے لیے فوری اثر حرکی توانائی کو مکمل طور پر جذب کرتا ہے۔
• جنرل آٹومیشن ہیوی ڈیوٹی ڈرائیونگ: جگ لفٹنگ، بھاری حصہ نکالنا اور سنکی لوڈ ڈرائیونگ؛ مکینیکل ڈھانچہ کو آسان بنانے اور نظام کے استحکام کو بہتر بنانے کے لیے روایتی اسپلٹ سلنڈر + بھاری گائیڈ پوسٹ کے امتزاج کی جگہ لے لیتا ہے۔
|
موازنہ آئٹم |
ایم جی جی (ہیوی ڈیوٹی لانگ اسٹروک) |
ایم جی پی (معیاری قسم) |
MGQ (پتلی کومپیکٹ قسم) |
|
اسٹروک رینج |
25~1300mm (زیادہ سے زیادہ لمبا) |
25 ~ 500 ملی میٹر |
25~250mm (سب سے چھوٹا) |
|
ساخت کا ڈیزائن |
گول ٹیوب + بیرونی دوہری گائیڈ راڈ |
مربع پتلا جسم + اندرونی دوہری گائیڈ راڈ |
الٹرا پتلا مربع جسم + اندرونی دوہری گائیڈ راڈ |
|
لیٹرل لوڈ کی گنجائش |
سب سے مضبوط (3× عام سلنڈر) |
درمیانہ (2× عام سلنڈر) |
مضبوط (2×+ عام سلنڈر) |
|
بفر کی قسم |
معیاری ہائیڈرولک بفر |
ربڑ بفر (اختیاری ایئر بفر) |
ربڑ بفر (اختیاری ایئر بفر) |
|
غیر گردش کی درستگی |
±0.02° تک (سب سے زیادہ درستگی) |
±0.08°~±0.15° |
±0.04°~±0.10° |
|
بنیادی درخواست کے منظرنامے۔ |
طویل اسٹروک، بھاری بوجھ، اعلی اثر |
معیاری ترتیب، درمیانی بوجھ |
محدود جگہ، اعلی صحت سے متعلق پوزیشننگ |
1۔ بور سائز کا انتخاب: اصل ورکنگ بوجھ کے مطابق بور کا سائز منتخب کریں۔ نظریاتی زور رکھیں ≥ اصل بوجھ × 1.5؛ لانگ اسٹروک ورکنگ کنڈیشنز کے لیے 80% سیفٹی مارجن محفوظ رکھیں تاکہ راڈ سیگنگ اور پوزیشن انحراف کو روکا جا سکے۔
2. بیئرنگ کی قسم کا انتخاب: بھاری بھرکم، گرد آلود اور زیادہ اثر والے منظرناموں کے لیے MGGM سلائیڈ بیئرنگ کا انتخاب کریں۔ درست لانگ اسٹروک پوزیشننگ اور ہائی فریکوئنسی سائیکلک موشن کے لیے MGGL بال بیئرنگ کا انتخاب کریں۔
3۔ فنکشنل کنفیگریشن سلیکشن
￮ الٹرا لانگ اسٹروک ڈیمانڈ: ایم جی جی سیریز کو ترجیح دیں (زیادہ سے زیادہ 1300 ملی میٹر اسٹروک، ایم جی پی/ ایم جی کیو صلاحیت سے آگے)
￮ پوزیشن کا پتہ لگانے کی مانگ: ایس میگنیٹ کنفیگریشن + کثیر جہتی مقناطیسی سوئچز سے لیس کریں
￮ اعلی درجہ حرارت کا ماحول: منتخب کریں -XB6 اعلی درجہ حرارت مزاحم آپشن (-10℃~150℃)
SOLH MGG سیریز کے ہیوی ڈیوٹی لانگ اسٹروک گائیڈ راڈ سلنڈر میں زیادہ سے زیادہ سختی، انتہائی اثر مزاحمت اور صنعت کے لیے معروف 1300mm لانگ اسٹروک استحکام ہے، جو معیاری ہائیڈرولک بفر اور انتہائی ہائی اینٹی روٹیشن پریزیشن سے لیس ہے، جو ہیوی لوڈ، طویل سفر کرنے والے آٹومیٹک سٹیشن اور ہائی ایم پی ایکٹ میٹر کے لیے بہترین حل بنتا ہے۔
