ایم بی بی سیریز کا معیاری سلنڈر

SOLH MBB لائٹ ویٹ ٹائی راڈ اسٹینڈرڈ سلنڈر ایک اپ گریڈ شدہ لائٹ ویٹ ماڈل ہے، جو روایتی MB سیریز سے 10% ہلکا ہے اور درآمد شدہ ٹائی راڈ سلنڈروں کی براہ راست تبدیلی کے لیے ISO15552 معیارات کے ساتھ مکمل طور پر مطابقت رکھتا ہے۔ ڈبل اینڈ ایڈجسٹ ایبل ایئر کشن اور اسکوائر اینڈ کیپس کی خاصیت، یہ اعلی سختی، کم شور اور مستحکم آئل فری آپریشن کو یقینی بناتا ہے، جو درمیانے درجے کے بوجھ اور اعلی تعدد کام کرنے والے حالات کے لیے موزوں ہے۔ یہ متعدد قسموں اور متنوع بڑھتے ہوئے اختیارات کا احاطہ کرتا ہے، بڑے پیمانے پر سامان پہنچانے اور عام آٹومیشن مشینری میں استعمال ہوتا ہے۔ پختہ بڑے پیمانے پر پیداوار اور کافی اسٹاک کے ساتھ، یہ دنیا بھر میں مستحکم بیچ کی فراہمی اور برآمدات کی حمایت کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

MBB سیریز ہلکا پھلکا ٹائی راڈ معیاری سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

SOLH MBB سیریز لائٹ ویٹ ٹائی راڈ اسٹینڈرڈ سلنڈر (MB-Z سیریز)، 10% وزن میں کمی کے ساتھ روایتی MB سیریز کا اپ گریڈ شدہ جانشین۔ اسکوائر اینڈ کیپس، ایڈجسٹ ڈبل اینڈ ایئر کشن اور پرچر بڑھتے ہوئے اختیارات سے لیس۔ درمیانی رفتار، اعلی تعدد اور درمیانے بوجھ کے حالات کے ساتھ عام آٹومیشن آلات میں وسیع پیمانے پر استعمال کیا جاتا ہے۔ تنصیب کے طول و عرض ISO 15552 معیار کے مطابق ہیں، جو مسابقتی برانڈ کے ٹائی راڈ سلنڈروں کے ساتھ بدل سکتے ہیں۔

بنیادی ڈھانچہ اور خصوصیات

1. ساخت: گول ایلومینیم بیرل، اندرونی ٹائی راڈز، مربع اختتامی ٹوپیاں، دونوں سروں پر ایڈجسٹ ایئر کشن، اعلی ساختی سختی۔

2. مواد: ہارڈ اینوڈائزڈ ایلومینیم بیرل، ہائی سٹرینتھ کاسٹ اینڈ کیپس، ہارڈ کروم چڑھایا پسٹن راڈ، ہائی ٹینسائل ٹائی راڈز، پہننے کے لیے مزاحم اور طویل سروس لائف۔

3. آپریشن متغیرات

-- MBB: سنگل راڈ ڈبل ایکٹنگ (بغیر مقناطیس کے)

--MDBB: سنگل راڈ ڈبل ایکٹنگ (آٹو سوئچ کے لیے بلٹ ان میگنیٹک رنگ)

--MBW/MDBW: ڈبل راڈ ڈبل ایکٹنگ، بہترین اینٹی ٹورسن کارکردگی

4. کشن: دونوں سروں پر آزادانہ طور پر ایڈجسٹ ایئر کشن، مؤثر طریقے سے ٹرمینل اثر، کمپن اور شور کو کم کریں.

5. سینسر کی تنصیب: پسٹن کی پوزیشن کا پتہ لگانے کے لیے M9B/A93/M9BW مقناطیسی آٹو سوئچز کے لیے پہلے سے مشینی نالی۔

6. ہلکا پھلکا اپ گریڈ: آپٹمائزڈ اینڈ کیپ جیومیٹری، پرانے MB ماڈل سے 10% ہلکا، آسان اسمبلی اور ٹرانسپورٹیشن۔

7. معیاری مطابقت: آئی ایس او 15552 بڑھتے ہوئے معیار، براہ راست کراس برانڈ انٹرچینج ایبلٹی۔

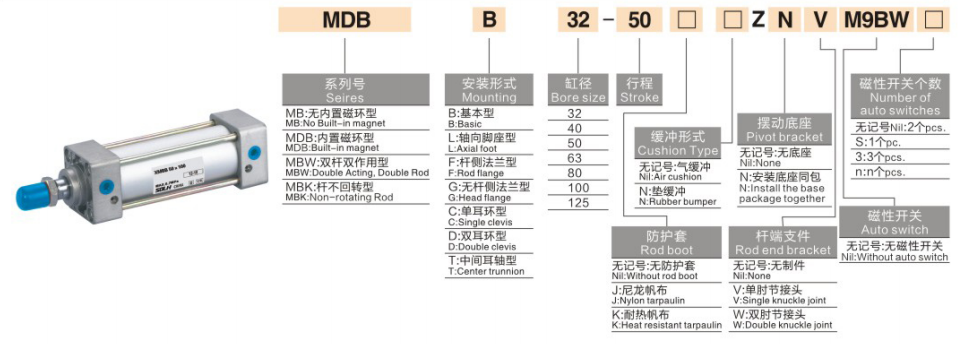

ماڈل کوڈنگ کا مکمل اصول

1. ماڈل کی مثال: MDBB40-100Z-M9BW

طبقہ	کوڈ	تعریف
ایم بی / ایم ڈی	میگنیٹ آپشن	MB = کوئی مقناطیس نہیں۔ MD = بلٹ ان مقناطیسی انگوٹی
B	سیریز کوڈ	اسکوائر اینڈ کیپ ٹائی راڈ معیاری سلنڈر
40	بور کا سائز	φ32/40/50/63/80/100/125 ملی میٹر
100	اسٹروک کی لمبائی	معیاری: 25 ~ 1000 ملی میٹر، زیادہ سے زیادہ حسب ضرورت 1500 ملی میٹر
Z	ورژن مارک	ہلکا پھلکا MB-Z سیریز
M9BW	اختیاری لوازمات	مقناطیسی آٹو سوئچ

2. معیاری آرڈر کی مثالیں۔

-- MBB50-200Z: بور50، سٹروک 200، مقناطیس کے بغیر ہلکا پھلکا بنیادی ماڈل

-- MDBB63-150Z-LB: Bore63، stroke150، بلٹ ان میگنیٹ، فٹ ماؤنٹنگ

--MDBB80-300Z-FA: Bore80, stroke300, rod side flange mounting

بنیادی تکنیکی وضاحتیں

پیرامیٹر آئٹم	تفصیلات
بور رینج	φ32,40,50,63,80,100,125 ملی میٹر
آپریٹنگ پریشر	0.05~1.0 MPa
پروف پریشر	1.5 ایم پی اے
محیطی درجہ حرارت	-10~+70℃؛ -10~+60℃ مقناطیس سے لیس ماڈل کے لیے
پسٹن کی رفتار	50~1000 mm/s
کشن	دونوں سروں پر سایڈست ایئر کشن
ایئر پورٹ تھریڈ	Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125)
چکنا	پری گریزڈ، تیل سے پاک آپریشن دستیاب ہے۔
اسٹروک رواداری	≤250mm:0~+1.0mm; 251~1000mm:0~+1.4mm; 1001~1500mm:0~+1.8mm

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.5MPa (سنگل راڈ، یونٹ: این)

1. ڈبل ایکٹنگ ایم بی بی / ایم ڈی بی بی

بور (ملی میٹر)	زور (N)	پل فورس (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

بڑھتے ہوئے اقسام اور مشتق ماڈل

1. بڑھتے ہوئے اختیارات

--B بنیادی قسم: سوراخ کے ذریعے اینڈ کیپ کے ذریعے براہ راست تنصیب

--LB فٹ ماؤنٹ: بھاری بوجھ کے لیے مستحکم افقی تنصیب

--FA/FB فلانج: عمودی چڑھنے کے لیے راڈ سائیڈ/ہیڈ سائیڈ فلانج

-- C/D Clevis: سنگل/ڈبل کلیویس ہنگڈ سوئنگ موشن کے لیے

-- ٹی ٹرنیئن: ٹرن اوور میکانزم کے لیے درمیانی ٹرونین ماؤنٹ

2. اہم مشتق سیریز

--MBB/MDBB/MBW: معیاری سنگل راڈ نان میگنیٹ/مقناطیس اور ڈبل راڈ سلنڈر

--MBK/MDBK: پسٹن راڈ کو گھمانے سے روکنے کے لیے غیر گھومنے والا راڈ سلنڈر

--XB6 اعلی درجہ حرارت کی قسم: ورکنگ رینج -20~+150℃

--XC6 سٹینلیس سٹیل پسٹن راڈ: ہلکے سنکنرن اور مرطوب ماحول کے لیے

3-اسٹیپ فاسٹ سلیکشن گائیڈ

1. بور کا انتخاب: اصل بوجھ سے مطلوبہ زور کا حساب لگائیں، ≥50% حفاظتی مارجن محفوظ کریں۔ میڈیم اسپیڈ میڈیم لوڈ جنرل آٹومیشن کے لیے MBB کو ترجیح دیں۔

2. اسٹروک کی تصدیق: مؤثر سفر کے لیے 10~20mm حفاظتی مارجن شامل کریں۔ زیادہ سے زیادہ معیاری اسٹروک 1000mm، 1500mm تک اپنی مرضی کے مطابق۔

3. ترتیب ملاپ

-- پوزیشن کا پتہ لگانا: MDBB بلٹ ان میگنیٹ ماڈل کا انتخاب کریں، M9B/A93 آٹو سوئچز سے میچ کریں۔

--ماؤنٹنگ: افقی بھاری بوجھ کے لیے ایل بی فٹ ماؤنٹ؛ عمودی تنصیب کے لیے ایف اے فلانج کو ترجیح دی جاتی ہے۔

- خاص حالات: اعلی درجہ حرارت کے لیے -XB6، سنکنرن ماحول کے لیے XC6 سٹینلیس راڈ کو منتخب کریں۔

ایک جملے کا خلاصہ

SOLH MBB ہلکا پھلکا ٹائی راڈ معیاری سلنڈر ISO15552 کی تعمیل کرتا ہے، جو ایڈجسٹ ایبل ایئر کشن اور ایک سے زیادہ بڑھتے ہوئے طریقوں سے لیس ہے، میڈیم لوڈ ہائی فریکوئنسی آٹومیشن پروڈکشن لائنوں کے لیے مثالی عام مقصد کا لکیری ایکچویٹر۔
