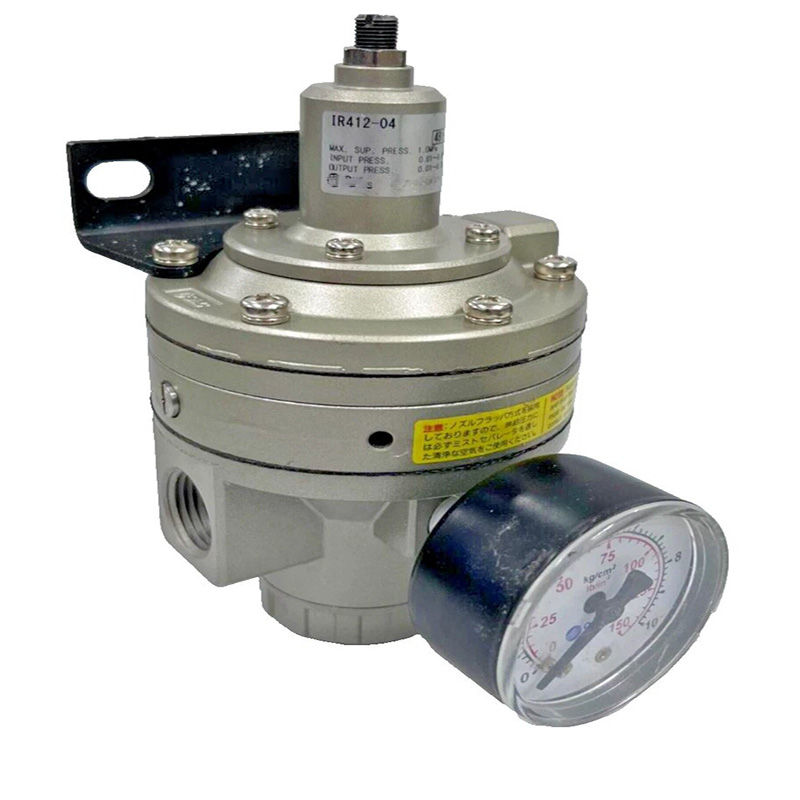

IR412-04-X32 ہائی پریسجن پائلٹ آپریٹڈ ریگولیٹر

برانڈ: SOLH by Richge Technology (睿其格科技)

پروڈکٹ کا جائزہ

     IR412-04-X32 کا تعلق IR سیریز کے بڑے فلو پائلٹ سے چلنے والے پریسجن پریشر سٹیبلائزر سے ہے۔ یہ ریگولیٹر بھاری ڈیمانڈ نیومیٹک کام کرنے والے حالات کے لیے ڈیزائن کیا گیا ہے جس کے لیے انتہائی مستحکم آؤٹ پٹ پریشر اور چھوٹے دباؤ کے اتار چڑھاؤ، مکمل طور پر طول و عرض اور کارکردگی SMC اصل IR412 سیریز کے ساتھ قابل تبادلہ ہے۔

1. بنیادی تکنیکی وضاحتیں

      -- سیریز کا نام: IR412 ہائی پریسجن سٹیبلائزنگ ریگولیٹر

      -- مکمل ماڈل: IR412-04-X32

          · 04: مین پورٹ تھریڈ Rc 1/2"

          X32: حسب ضرورت خصوصی ترتیب بشمول پیچھے کا راستہ، بہتر حساسیت اور کم سے کم مستحکم ہوا کا استعمال

     ساخت کی قسم: پائلٹ سے چلنے والی ریلیف پریسجن ریگولیٹر

     - قابل اطلاق میڈیم: خشک اور صاف کمپریسڈ ہوا

     --زیادہ سے زیادہ انلیٹ ورکنگ پریشر: 1.0 ایم پی اے

     --سایڈست دباؤ کی حد: 0.01 ~ 0.7 ایم پی اے

     - درستگی کو کنٹرول کریں۔

        حساسیت: 0.2% مکمل پیمانے پر

        · تکرار پذیری: ±0.5% مکمل پیمانے پر

     --بہاؤ کی کارکردگی: زیادہ سے زیادہ بہاؤ کی گنجائش، IR201 ماڈل کے بہاؤ سے تقریباً دوگنا

     --ریلیف ایگزاسٹ کی صلاحیت: اوور پریشر ایگزاسٹ بہاؤ روایتی درستگی ریگولیٹرز سے 5 گنا زیادہ

     - مستحکم ہوا کی کھپت: انتہائی کم، 1 L/منٹ سے کم

     --آپریٹنگ درجہ حرارت: -5℃ ~ +60℃

     --نیٹ وزن: تقریبا 1.0 کلوگرام

     - بڑھتے ہوئے اختیارات: پینل بڑھتے ہوئے یا بریکٹ بڑھتے ہوئے؛ دباؤ گیج سامنے یا پیچھے کی طرف نصب کیا جا سکتا ہے

2. نوزل ​​فلیپر پائلٹ آپریٹنگ اصول

     --پریشر سیٹنگ سٹیج: اندرونی اسپرنگ کو کمپریس کرنے اور نوزل ​​کے راستے کو بند کرنے کے لیے ایڈجسٹمنٹ نوب کو گھمائیں۔ آؤٹ پٹ پریشر کو ایڈجسٹ کرنے کے لیے پائلٹ ایئر مین سپول کو دھکیلتا ہے۔

     --مستحکم ریگولیشن اسٹیج: آؤٹ لیٹ پریشر ڈایافرام پر کام کرتا ہے تاکہ موسم بہار کے تناؤ کا مقابلہ کیا جا سکے، مستقل پہلے سے سیٹ دباؤ کو برقرار رکھا جائے۔

     -اوور پریشر ریلیف سٹیج: جب نیچے کی طرف دباؤ ہدف کی قدر سے زیادہ ہو جاتا ہے، ڈایافرام نوزل ​​کو کھولنے کے لیے اٹھاتا ہے، پائلٹ کا دباؤ فوری طور پر گر جاتا ہے، اور مین والو تیز رفتاری سے بے کار ہوا جاری کرتا ہے۔ بنیادی فائدہ: مشترکہ پائلٹ کنٹرول اور ریلیف ڈھانچہ انتہائی تیز رسپانس سپیڈ، مستحکم پریشر آؤٹ پٹ اور شاندار بڑے بہاؤ کی کارکردگی فراہم کرتا ہے۔

3. مکمل ماڈل کوڈ کی وضاحت (IR412-04-X32)

     --IR412: بڑے کیلیبر ہائی پریسجن ریگولیٹر بیس سیریز

     --04: مرکزی بندرگاہ کی تفصیلات Rc 1/2"

     --X32: کسٹم اپ گریڈ ورژن

        · ریئر ایگزاسٹ لے آؤٹ (معیاری ورژن فرنٹ ایگزاسٹ کو اپناتا ہے)

        · بہتر ردعمل کی حساسیت

        · کم مستحکم ہوا کی کھپت کا ڈیزائن

4. بنیادی مصنوعات کے فوائد

     - 0.2% مکمل پیمانے پر حساسیت کے ساتھ اعلیٰ کنٹرول کی درستگی، بالکل مماثل تناؤ کنٹرول، عین مطابق پوزیشننگ اور سیال ڈسپنسنگ کا سامان۔

     --بڑی 1/2-انچ کی بندرگاہ زیادہ سے زیادہ بہاؤ فراہم کرتی ہے، بڑے بور کے سلنڈروں اور زیادہ کھپت والے نیومیٹک پروڈکشن لائنوں کو سپورٹ کرتی ہے۔

     --آؤٹ پٹ پریشر کے اتار چڑھاؤ کو تیزی سے ختم کرنے کے لیے ہائی والیوم ریلیف چینل کے ذریعے فوری دباؤ کی اصلاح۔

     - طویل مدتی آپریٹنگ اخراجات کو کم کرنے کے لیے 1 L/منٹ سے کم مستحکم حالت میں ہوا کی کھپت کے ساتھ توانائی کی بچت کا ڈیزائن۔

     - لچکدار تنصیب کی ترتیب؛ پریشر گیج اور فکسنگ بریکٹ کو ضرورت کے مطابق سامنے یا پیچھے کی طرف جمع کیا جا سکتا ہے۔

     --X32 حسب ضرورت پیچھے کا راستہ صاف کام کرنے والے ماحول کو برقرار رکھنے کے لیے دھول اور تیل کی دھند کی آلودگی کو روکتا ہے۔

5. عام درخواست کے منظرنامے۔

     پریسجن گلو ڈسپنسنگ اور انڈسٹریل کوٹنگ پروڈکشن لائنز فلم، تار اور ٹیکسٹائل ٹینشن کنٹرول مشینری پرنٹنگ کے لیے، لیتھیم بیٹری اور ٹیکسٹائل انڈسٹریز ہائی اسپیڈ سلنڈر پوزیشننگ کا سامان، ہائیڈرولک نیومیٹک پریس اور ٹرانسفر آٹومیشن لیبارٹری ماپنے والے آلات اور طویل مدتی پریشر ہولڈنگ سرکٹس، سیمی کنڈکٹ اور صاف ستھرا پلیٹ فارم

ماڈل کی کارکردگی کا موازنہ: IR412 VS IR201 VS اے آر جے 310

ایک جملے کا خلاصہ

     IR412-04-X32 ایک SMC سے مطابقت رکھنے والا بڑے کیلیبر کا پائلٹ پریزین ریگولیٹر ہے جس میں X32 حسب ضرورت ریئر ایگزاسٹ اور انتہائی کم ہوا کی کھپت شامل ہے، جو ہائی فلو پریزین ڈسپنسنگ، ٹینشن ایڈجسٹمنٹ اور پوزیشننگ آٹومیشن سسٹمز کے لیے ٹاپ پریشر کنٹرول حل کے طور پر کام کرتا ہے۔
