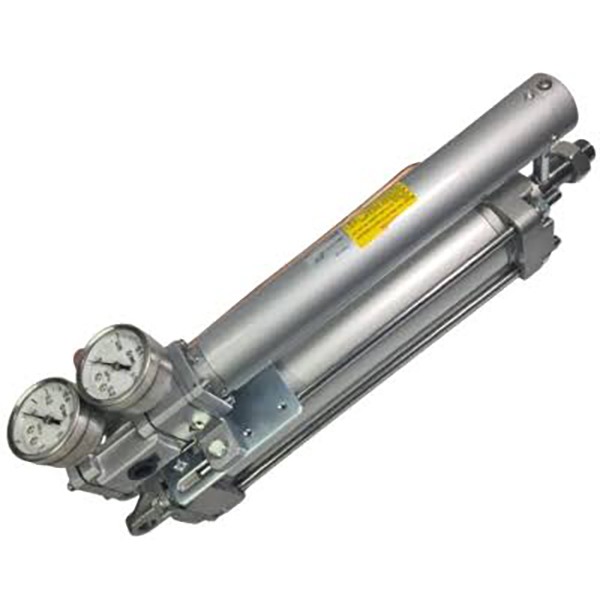

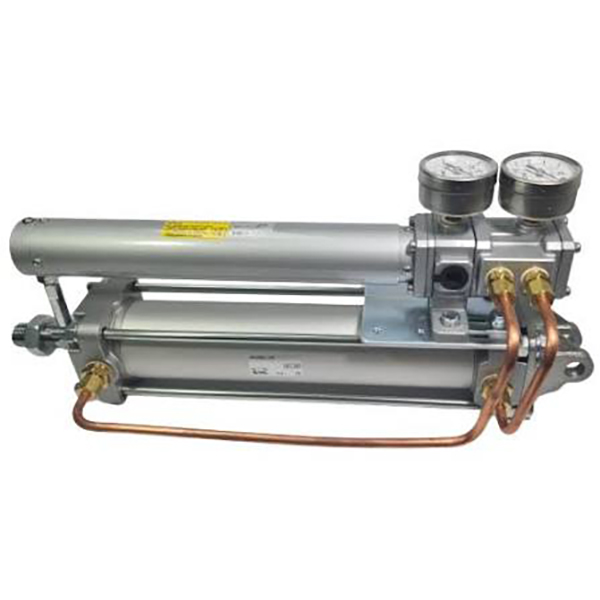

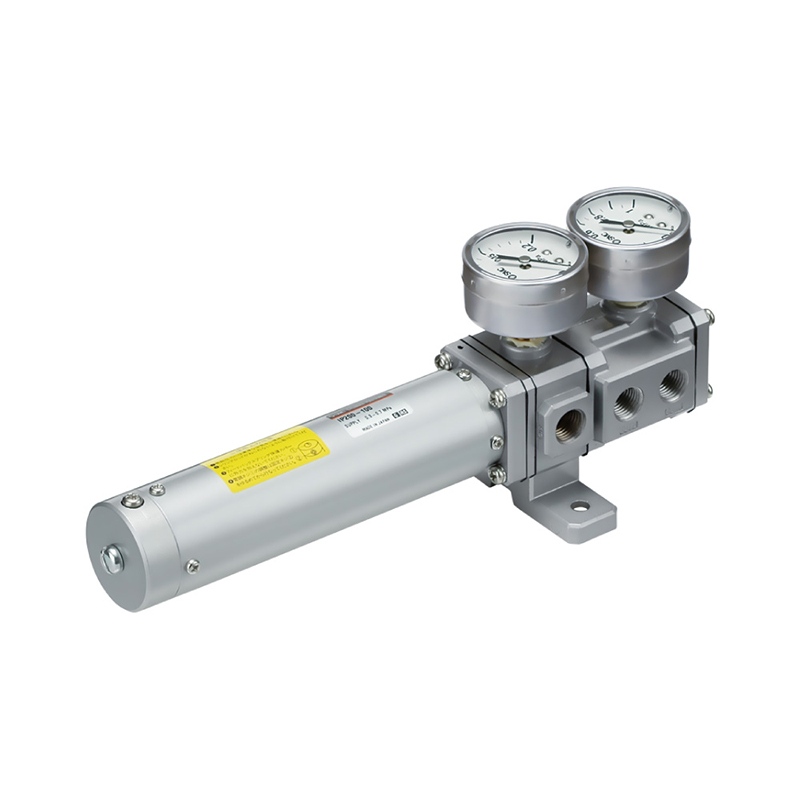

IP200 سیریز نیومیٹک پائلٹ سروو سلنڈر پوزیشنر

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     رچج ٹیکنالوجی کے SOLH برانڈ کے تحت شروع کی گئی IP200 سیریز ایک نیومیٹک پائلٹ سروو سلنڈر پوزیشنر ہے۔ یہ معیاری سلنڈروں کے لیے اعلیٰ درستی کے متناسب پوزیشن کنٹرول فراہم کرتا ہے، لکیری طور پر 0.02~0.1MPa نیومیٹک کنٹرول سگنل کو سلنڈر پسٹن راڈ کی درست نقل مکانی میں تبدیل کرتا ہے۔ بجلی کی فراہمی کے بغیر مکمل طور پر ہوا سے چلنے والا، یہ دھماکے کے شکار صنعتی ماحول کے لیے اندرونی طور پر محفوظ پوزیشننگ حل ہے۔

بنیادی تکنیکی وضاحتیں

    1. بنیادی پیرامیٹرز

     -- ہم آہنگ سلنڈر: بور ≥ 50 ملی میٹر، اسٹروک 25~ 300 ملی میٹر (فی 1 ملی میٹر انکریمنٹ حسب ضرورت)

     --کنٹرول کا اصول: فورس بیلنس تھیوری پر مبنی نوزل ​​فلیپر سروو میکانزم

     -- سپلائی ایئر پریشر (SUP): 0.3~0.7MPa

     --ان پٹ کنٹرول سگنل (IN): معیاری 0.02~0.1MPa نیومیٹک سگنل

     -- محیط اور درمیانہ درجہ حرارت: -5 ℃ ~ +60 ℃ (معیاری ورژن)

     -- پورٹ تھریڈ: مین پورٹ Rc1/4؛ پریشر گیج پورٹ Rc1/8

     -- خالص وزن: تقریبا 700 گرام (100 ملی میٹر اسٹروک ماڈل پر مبنی) کنٹرول درستگی انڈیکس · حساسیت: ≤ 0.5% F.S

     -- لکیریٹی: ≤ ±2% F.S

     -- Hysteresis: ≤ 1% F.S.

     -- تکراری قابلیت: ≤ ±1% F.S.2۔

فورس بیلنس ورکنگ اصول

     -- سگنل ان پٹ: نیومیٹک کنٹرول سگنل پورٹ IN میں داخل ہوتا ہے اور ان پٹ ڈایافرام کو دھکیلتا ہے۔

     - سروو ایمپلیفیکیشن: ڈایافرام کی نقل مکانی نوزل ​​کے خلاف کلیئرنس کو تبدیل کرتی ہے تاکہ بیک پریشر کو ایڈجسٹ کیا جا سکے، اندرونی سپول کو ایئر سرکٹس کو تبدیل کرنے کے لیے چلایا جائے۔

     -- سلنڈر ایکٹیویشن: ڈبل ایکٹنگ سلنڈر کو بڑھانے یا پیچھے ہٹانے کے لیے OUT1 / OUT2 بندرگاہوں کے ذریعے پریشرائز ہوا آؤٹ پٹ۔

     - پوزیشن فیڈ بیک: سلنڈر اسٹروک موشن کنیکٹنگ راڈ اور فیڈ بیک اسپرنگ کے ذریعے فیڈ بیک ڈایافرام کو پیچھے کھینچتی ہے تاکہ ان پٹ سگنل کے ساتھ طاقت کے توازن تک پہنچ سکے۔ سلنڈر کو ٹارگٹ پوزیشن پر درست طریقے سے لاک کرنے کے لیے سپول غیر جانبدار پوزیشن پر واپس آجاتا ہے۔

ماڈل کوڈ کی تعریف (IP200-XXX-YY)

     --IP200: بیس سیریز کوڈ

     -- XXX: ریٹیڈ اسٹروک (25/50/100/150/200/250/300mm)

     --YY اختیاری لاحقہ: کوئی لاحقہ نہیں: معیاری ماڈل کاربن اسٹیل فیڈ بیک بہار کے ساتھ -T: سٹینلیس اسٹیل فیڈ بیک بہار سے لیس -XN: کم درجہ حرارت ورژن (-30°C ~ +60°C) -XZ: اعلی درجہ حرارت ورژن (-5°C ~ +80°C)

مثال: IP200-200-T → 200mm سٹروک، سٹینلیس سٹیل فیڈ بیک اسپرنگ۔

پورٹ کی تعریف

     -- SUP: مین ایئر سپلائی ان پٹ (0.3~0.7MPa)

     -- IN: نیومیٹک کنٹرول سگنل ان پٹ (0.02~0.1MPa)

     -- آؤٹ 1 / آؤٹ 2: ڈبل ایکٹنگ سلنڈر کے لیے دوہری آؤٹ پٹ پورٹس

     -- EX: ایگزاسٹ پورٹ

     --گیج: پریشر گیج کی تنصیب کے لیے وقف بندرگاہ

بنیادی مصنوعات کے فوائد

     -- ہائی پریسجن ایکسپلوزن-محفوظ نیومیٹک پوزیشننگ الیکٹرک سروو سسٹم کی تقابلی پوزیشننگ کی درستگی؛ بغیر کسی برقی اجزاء کے مکمل طور پر ہوا سے چلنے والا، آتش گیر اور دھماکہ خیز کام کرنے والے علاقوں کے لیے اندرونی طور پر محفوظ ہے۔

     - کومپیکٹ انٹیگریٹڈ آل ان ون سٹرکچر انٹیگریٹڈ یونٹ ڈیزائن معیاری سلنڈروں پر براہ راست چڑھنے کے لیے، سائٹ پر تنصیب اور معمول کی دیکھ بھال کے طریقہ کار کو آسان بنانا۔

     -- آسان کیلیبریشن ڈیزائن بلٹ ان انڈیپنڈنٹ زیرو ایڈجسٹمنٹ اسکرو اور اسپین ایڈجسٹمنٹ اسکرو بغیر اضافی ٹولز کے سائٹ پر تیزی سے کیلیبریشن کے لیے۔

     کاربن سٹیل یا سٹینلیس سٹیل کی مختلف حالتوں میں سنکنرن مزاحمت کے تاثرات کے موسم بہار کے لیے متعدد مواد کے اختیارات مرطوب، سنکنرن ورکشاپ کے ماحول کو اپنانے کے لیے دستیاب ہیں۔

     -- وسیع درجہ حرارت کی حد کے حسب ضرورت ورژن معیاری، کم درجہ حرارت اور اعلی درجہ حرارت کے اختیاری ماڈل پیچیدہ متغیر درجہ حرارت صنعتی حالات کو پورا کرنے کے لیے۔

عام درخواست کے منظرنامے۔

     - درست پوزیشننگ اسٹیشن: کٹنگ، پریس فٹنگ، کوٹنگ اور خودکار مواد کو ہینڈلنگ کا سامان

     -- صنعتی عمل کا کنٹرول: والو کھولنے کا ضابطہ، ویب تناؤ کنٹرول اور ویب کنارے کی اصلاح کے نظام

     -- خاص سخت ماحول: کیمیکل پلانٹس اور کان کنی کی مشینری کے لیے دھماکہ پروف، ڈسٹ پروف اور واٹر پروف آلات

     - نیومیٹک سروو کور یونٹ: مکمل نیومیٹک سروو پوزیشننگ سسٹم کے مرکزی کنٹرول جزو کے طور پر کام کرتا ہے

آپریشن اور انسٹالیشن کے رہنما خطوط

     -- ہوا کے ماخذ کی ضرورت: نوزل ​​کی رکاوٹ اور پوزیشننگ کی ناکامی کو روکنے کے لیے ہوا کو فلٹریشن کی درستگی ≤5μm کے ساتھ خشک اور صاف ہونا چاہیے۔

     --کیلیبریشن حوالہ: بہترین لکیری کارکردگی کے لیے 0.5MPa کے معیاری سپلائی پریشر کے تحت صفر اور اسپین کو مکمل کریں۔

     - بڑھتے ہوئے سمت: کسی بھی زاویہ پر تنصیب کی حمایت کرتا ہے؛ بڑھتے ہوئے لے آؤٹ سے گریز کریں جس کی وجہ سے یونٹ کی اندرونی اسمبلی میں گاڑھا پانی جمع ہوتا ہے۔

ایک جملے کا خلاصہ

     SOLH IP200 فورس بیلنس نوزل فلیپر نیومیٹک سرو پوزیشنر لکیری طور پر 0.02~0.1MPa ایئر سگنل کو درست سلنڈر ڈسپلسمنٹ میں تبدیل کرتا ہے، جس میں ہائی پوزیشننگ کی درستگی، دھماکے سے محفوظ ایئر اونلی آپریشن، صفر/اسپین ایڈجسٹ ایبل کیلیبریشن اور ملٹی پورٹ کنٹرول یونٹ کے لیے حسب ضرورت کنٹرول آپشن، ملٹی پورٹ آئیڈیا کے اختیارات شامل ہیں۔ دھماکہ پروف کیمیائی، کان کنی اور صحت سے متعلق آٹومیشن کا سامان۔
