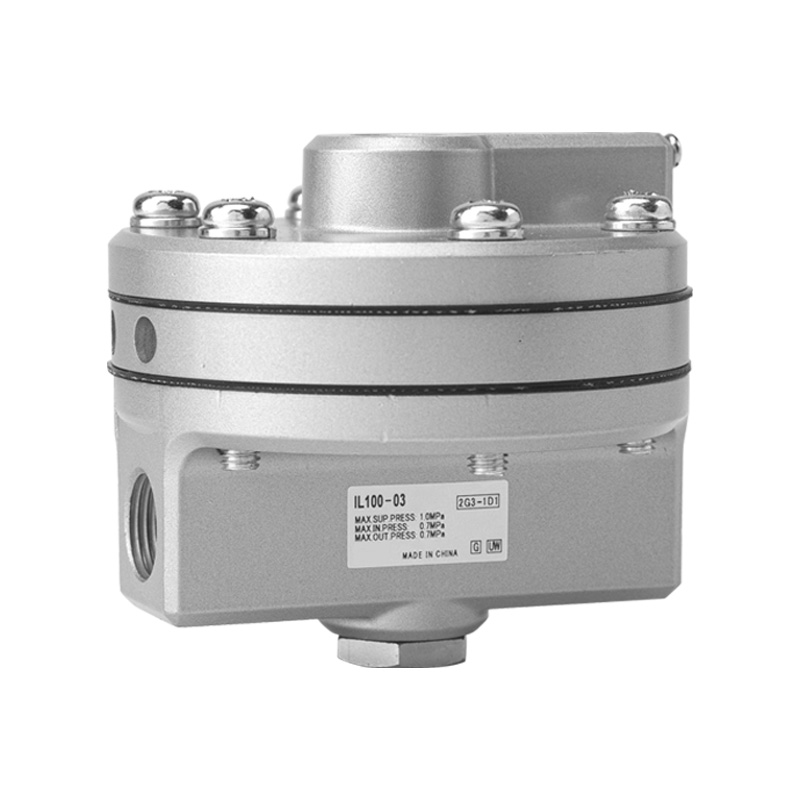

IL100 سیریز 1:1 پریسجن بوسٹر ریلے (نیومیٹک ایمپلیفائر)

برانڈ: SOLH از رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     IL100 سیریز ایک 1:1 پریزیشن بوسٹر ریلے ہے جو مکمل طور پر SMC کے اصل ماڈلز کے ساتھ بدل سکتا ہے، جسے نیومیٹک سگنل ایمپلیفائر یا والیوم بوسٹر بھی کہا جاتا ہے۔ اس کا بنیادی کام کم بہاؤ کنٹرول سگنلز کو مساوی دباؤ والے ہائی فلو ایئر آؤٹ پٹ میں تبدیل کرنا ہے۔ یہ طویل پائپنگ رن اور بڑے حجم کے نیومیٹک ایکچیوٹرز کی وجہ سے ہونے والے سست رسپانس کے مسائل کو مؤثر طریقے سے حل کرتا ہے، جس میں شاندار درستگی، انتہائی بڑے بہاؤ کی گنجائش اور انتہائی تیز رسپانس کی رفتار شامل ہے۔

 بنیادی فنکشن اور کام کرنے کا اصول

  1. بنیادی تعریف

       عین مطابق 1:1 پریشر ٹریکنگ کے ساتھ نیومیٹک سگنل اور والیوم ایمپلیفائر (آؤٹ پٹ پریشر سختی سے ان پٹ سگنل پریشر کے برابر ہے)۔

  2. آپریشن منطق

     --SIG (سگنل پورٹ): پوزیشنرز یا پریشر ریگولیٹرز سے کم بہاؤ کنٹرول پریشر آؤٹ پٹ حاصل کرتا ہے

     --SUP (سپلائی پورٹ): مین کمپریسڈ ایئر سپلائی سے جڑیں، زیادہ سے زیادہ سپلائی پریشر 1.0 MPa

     --آؤٹ (آؤٹ پٹ پورٹ): بڑے ایکچیوٹرز کو چلانے کے لیے یکساں دباؤ پر تیز بہاؤ ہوا فراہم کرتا ہے۔

     --EXH (ایگزاسٹ پورٹ): کنٹرول سگنل پریشر گرنے پر بقایا ہوا کو تیزی سے خارج کرتا ہے۔

 3. بنیادی قدر

     آؤٹ پٹ کے بہاؤ کو بڑھاتے ہوئے، ایکچیویٹر کی نقل و حرکت کو تیزی سے تیز کرتے ہوئے عین سگنل کے دباؤ کو برقرار رکھیں۔

بنیادی کلیدی خصوصیات

   1. انتہائی ہائی فلو اور فوری ردعمل

     -- زیادہ سے زیادہ بہاؤ کی گنجائش: 0.7 MPa سپلائی پریشر کے تحت 6,000 L/min (ANR)

     -- فلو کوفیشینٹ Cv = 1.1

     --لمبی دوری کی پائپنگ، بڑے بور سلنڈر اور بڑے ڈایافرام ایکچیوٹرز کے لیے بہترین

   2. اعلی درستگی 1:1 پریشر ٹریکنگ

     - ±1% پورے پیمانے کے اندر لکیری غلطی

     --ہسٹریسیس ≤ 1% مکمل پیمانے پر

     - صفر پریشر ڈراپ کے ساتھ دباؤ کی درست نقل اور طویل مدتی بڑھے ہوئے نہیں۔

   3. ایک سے زیادہ پورٹ تھریڈ کے اختیارات

     --پورٹ سائز: 02 (Rc1/4)، 03 (Rc3/8)

     - معیاری دھاگہ: آر سی؛ اختیاری NPT (لاحقہ N)، G متوازی دھاگہ (لاحقہ F)

     --چار وقف شدہ بندرگاہیں: SIG سگنل، SUP سپلائی، آؤٹ آؤٹ پٹ، EXH ایگزاسٹ

   4. وسیع درجہ حرارت اور خصوصی حسب ضرورت ورژن

     معیاری ماڈل: -5 ~ +60℃

     -کم temp L ورژن: -30 ~ +60℃

     ہائی temp T ورژن: -5 ~ +100℃

     - کاپر سے پاک ایس ورژن: سیمی کنڈکٹر مینوفیکچرنگ اور اعلیٰ پاکیزگی کی انرٹ گیس کے ساتھ ہم آہنگ

   5. پائیدار کمپیکٹ ڈھانچہ

     --مین باڈی: سلور اینٹی سنکنرن پینٹ کوٹنگ کے ساتھ ایلومینیم کھوٹ

     --نیٹ وزن: 0.56 کلوگرام

     - دو بڑھتے ہوئے طریقے: براہ راست تھریڈڈ انسٹالیشن؛ اختیاری دھاتی بڑھتے ہوئے بریکٹ (لاحقہ B)

مکمل تکنیکی تفصیلات کی میز

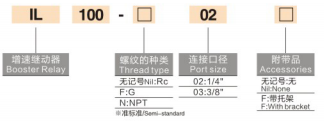

ماڈل کوڈ کی وضاحت (IL100-□-□-□-□)

   مثال: IL100-02-N-L-B

     --IL100: بیس سیریز کوڈ

     --02/03: پورٹ سائز (1/4"/3/8")

     --تھریڈ کا لاحقہ: N=NPT تھریڈ؛ کوئی لاحقہ = Rc؛ F=G تھریڈ

     --خصوصی ورژن کا لاحقہ: L=low temp; T = اعلی درجہ حرارت؛ S = تانبے سے پاک

     --B: بڑھتے ہوئے بریکٹ سے لیس (کوئی لاحقہ = بغیر بریکٹ)

   عام معیاری ماڈلز

     --IL100-02: Rc1/4 پورٹ، معیاری درجہ حرارت، کوئی بریکٹ نہیں۔

     --IL100-03-B: Rc3/8 پورٹ، معیاری درجہ حرارت، بڑھتے ہوئے بریکٹ کے ساتھ

     --IL100-N03-L: NPT 3/8 تھریڈ، کم درجہ حرارت مزاحم قسم

عام درخواست کے منظرنامے۔

     --پروسیس کنٹرول والوز: نیومیٹک ریگولیٹنگ والوز اور ڈایافرام ایکچویٹرز، ایکٹیویشن کی رفتار کو بڑھانے کے لیے پوزیشنرز کے ساتھ جوڑا

     --لمبی دوری کے آلے کی ایئر پائپ لائنز: ٹرانسمیٹر اور ایکچیوٹرز کے درمیان لمبی نلیاں لگانے کی وجہ سے سست ردعمل کو ختم کریں

     --بڑے حجم کے نیومیٹک سلنڈر: ہیوی ڈیوٹی لفٹنگ، کلیمپنگ اور بڑے اسٹروک مکینیکل ایکچویٹرز

     - اعلی درستگی والی پوزیشننگ لوپس: نیومیٹک سسٹمز کو درست پریشر فالو اپ اور تیز ردعمل کی ضرورت ہوتی ہے

     --سیمک کنڈکٹر اور اعلی پاکیزگی والے گیس کا سامان: صاف عمل کے ماحول کے لیے تانبے سے پاک ایس ویرینٹ

ایک جملے کا خلاصہ

     SOLH IL100 انٹرچینج ایبل بوسٹر ریلے 1:1 درست پریشر ٹریکنگ، زیادہ سے زیادہ 6000 L/min ہائی فلو اور انتہائی تیز رسپانس کے ساتھ ±1% ہائی لائنیرٹی فراہم کرتا ہے، خاص طور پر طویل پائپنگ اور بڑے حجم والے نیومیٹک سسٹمز میں سست ایکٹیویشن لیگ کو ختم کرنے کے لیے ڈیزائن کیا گیا ہے۔
