HFZ سیریز لکیری گائیڈ متوازی نیومیٹک گریپر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH HFZ سیریز اعلی سختی والی متوازی گرپر ہے جو مربوط رولر/بال لکیری گائیڈ سے لیس ہے، جو ڈوئل پسٹن اور ریک اینڈ پنین سنکرونس میکانزم سے چلتی ہے۔ SMC MHZ2 سیریز کے ساتھ مکمل طور پر قابل تبادلہ۔

     تین آپریشن کی مختلف حالتیں دستیاب ہیں:

     --HFZ: ڈبل ایکٹنگ معیاری قسم

     --HFSZ: سنگل ایکٹنگ عام طور پر بند (اسپرنگ کلیمپ، پاور آف ہولڈنگ)

     --HFTZ: سنگل ایکٹنگ عام طور پر کھلی (بہار کی ریلیز، پاور آف اوپن) عام لائٹ اور میڈیم لوڈ پریزیشن کلیمپنگ، خودکار اسمبلی اور روبوٹ اینڈ انفیکٹر ایپلی کیشنز کے لیے موزوں ہے۔

بنیادی ڈھانچہ اور آپریٹنگ اصول

  1. ٹرانسمیشن: ڈوئل پسٹن + ریک اور پنین سنکرونس ڈرائیو۔ دو جبڑے آفسیٹ یا انحراف کے بغیر کامل متوازی حرکت کو برقرار رکھتے ہیں۔

  2. گائیڈ سسٹم: انٹیگریٹڈ رولر/بال لکیری گائیڈ جس میں نیچے کی طرف پنوں کا پتہ لگانا ہے تاکہ شفٹنگ کو روکا جا سکے۔ بہترین سختی، اعلی اعادہ کی درستگی اور آفسیٹ بوجھ کے لیے مضبوط مزاحمت۔

  3. آپریشن موڈز

     --HFZ ڈبل ایکٹنگ: کھلی / بند، عالمگیر مسلسل پیداوار کے لیے ہوا کی فراہمی

     -- HFSZ سنگل ایکٹنگ NC: ہوا کی سپلائی جبڑے کھول دیتی ہے۔ اسپرنگ کلیمپس جب ایئر کٹ آف (پاور آف ورک پیس ہولڈنگ)

     - HFTZ سنگل ایکٹنگ نمبر: ہوا کی فراہمی جبڑے بند کر دیتی ہے۔ ایئر کٹ آف ہونے پر بہار کھلتی ہے (پاور آف آٹو ریلیز)

  4. تعمیر: ایلومینیم مرکب جسم، سٹینلیس سٹیل کے جبڑے، بلٹ میں مقناطیسی انگوٹی. دوہری طرف مقناطیسی سوئچ grooves؛ ملٹی ماؤنٹنگ سطحیں: نیچے / طرف / سوراخ کے ذریعے۔

  5. پوزیشن کی درستگی: ±0.01 ملی میٹر (بور 6~25)؛ ±0.02 ملی میٹر (بور 32~40)، ہائی فریکوئنسی سائیکلنگ کے تحت مستحکم۔

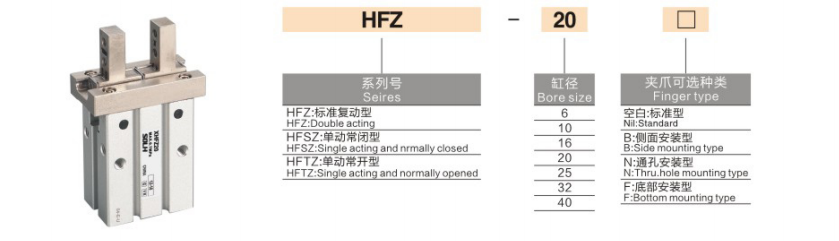

ماڈل کوڈنگ کا مکمل اصول

 1. ماڈل کی مثال: HFZ20N-M9BW

 2. معیاری آرڈر کا حوالہ

     HFZ25N-M9BW بور 25، ڈبل ایکٹنگ، تھرو ہول ماؤنٹ، M9B مقناطیسی سوئچ 1m کیبل کے ساتھ۔

یونیورسل کور تکنیکی وضاحتیں

اسٹروک اور کلیمپنگ فورس ریفرنس ٹیبل (0.5MPa، معیاری جبڑے)

⚠️ اہم نوٹ: جبڑے کی توسیع کی لمبائی L بڑھنے پر کلیمپنگ کی موثر قوت کم ہو جاتی ہے۔ حفاظتی عنصر ≥1.5 کے ساتھ لوڈ کی تصدیق لازمی ہے۔

ترجیحی درخواست کے منظرنامے۔

  ✅ HFZ سیریز کا انتخاب کریں اگر:

     -- SMC MHZ2 کے لیے براہ راست تبدیلی کی ضرورت ہے۔ سنگل ایکٹنگ پاور آف ہولڈ/ریلیز فنکشن کی ضرورت ہے۔

     --ہلکے اور درمیانے درجے کے بوجھ کی صحت سے متعلق متوازی کلیمپنگ: 3C الیکٹرانکس، درست ہارڈ ویئر، انجیکشن مولڈنگ، پیکیجنگ کا سامان

     -- روبوٹ اینڈ انفیکٹر اور پریزیشن اسمبلی سٹیشنوں کے لیے اعلی سختی اور آفسیٹ لوڈ ریزسٹنس درکار ہے

     - لچکدار ملٹی ڈائریکشن ماؤنٹنگ: کومپیکٹ انٹیگریٹڈ میکانزم کے لیے تھرو ہول/سائیڈ/نیچے کی تنصیب

کلیدی انتخاب کے رہنما خطوط

   1. ورک پیس کے وزن اور کلیمپنگ موڈ (بیرونی / اندرونی گرفت) کے مطابق بور کا سائز منتخب کریں، کلیمپنگ فورس ≥1.5 گنا اصل بوجھ کو یقینی بنائیں

   2. آپریشن موڈ کا انتخاب

     -- پاور آف مسلسل کلیمپنگ → HFSZ عام طور پر بند

     -- پاور آف آٹو ریلیز → HFTZ عام طور پر کھلا ہے۔

     -- حفاظتی موسم بہار کی طلب کے بغیر مسلسل بڑے پیمانے پر پیداوار → HFZ ڈبل ایکٹنگ

  3. ماؤنٹنگ سلیکشن: پلیٹ فارم یا بریکٹ میں فٹ ہونے کے لیے معیاری ٹیپڈ ہول (خالی) / تھرو ہول (N) / سائیڈ ماؤنٹ (B)

  4. پوزیشن کا پتہ لگانا: Equip -M9□ مقناطیسی سوئچز، دوہری طرف والے سلاٹ کھلے اور بند سگنل کے تاثرات کے لیے 2 سوئچز کو سپورٹ کرتے ہیں

  5. آفسیٹ لوڈ کنٹرول: جبڑے کی توسیع کی لمبائی کو محدود کریں، لکیری گائیڈ کے قابل موڑنے والے لمحے سے تجاوز کرنے سے گریز کریں

ایک جملے کا خلاصہ
