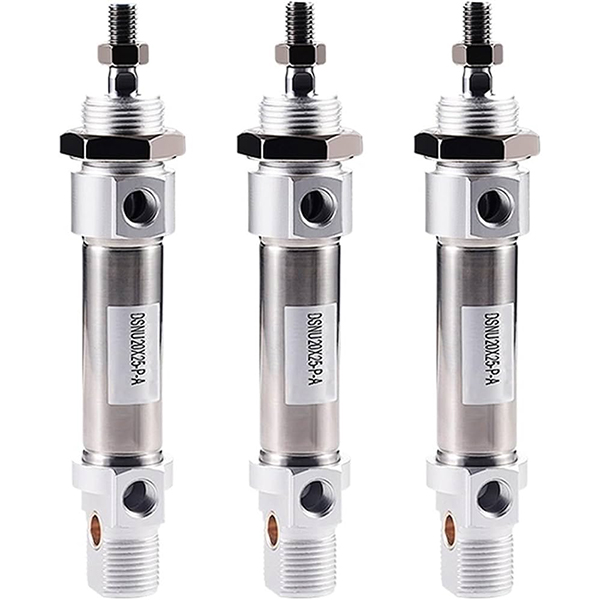

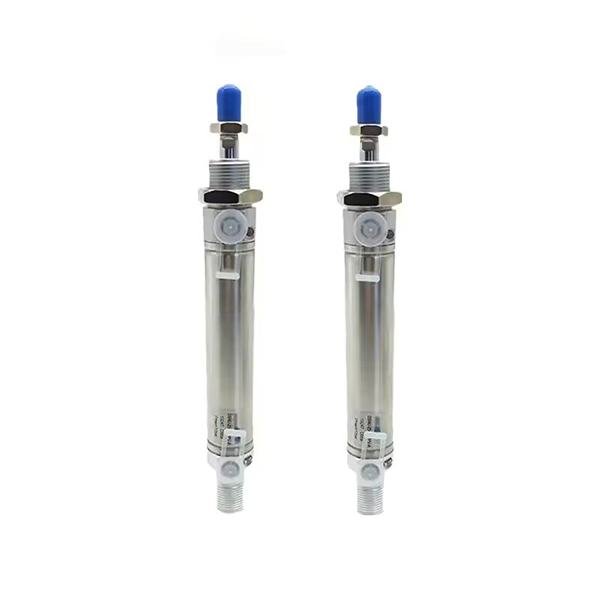

ڈی ایس این یو سیریز سٹینلیس سٹیل منی سلنڈر | ISO 6432 معیاری سنکنرن مزاحم نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

     SOLH DSNU سیریز ISO 6432 اور CETOP RP52P بین الاقوامی معیارات کے ساتھ مکمل طور پر مطابقت رکھنے والا ایک اعلیٰ کارکردگی والا سٹینلیس سٹیل منی نیومیٹک سلنڈر ہے۔ یہ φ8 سے φ63mm تک بور رینج پر محیط ہے، جس میں مکمل SUS304 سٹینلیس سٹیل سلنڈر ٹیوب اور پسٹن راڈ، خود کو ایڈجسٹ کرنے والی نیومیٹک کشننگ، اعلی سنکنرن مزاحمت اور انتہائی طویل سروس لائف شامل ہیں۔ FESTO DSNU، SMC CM2 اور Airtac MG سیریز کے ساتھ ہم آہنگ، یہ بڑے پیمانے پر کھانے، دواسازی، الیکٹرانک، پیکیجنگ، ٹیکسٹائل اور خصوصی خودکار منظرناموں میں مرطوب، کمزور تیزاب اور کمزور الکلی کام کرنے کے حالات کے ساتھ استعمال ہوتا ہے۔

  1.1 عالمی معیار اور مکمل تبادلہ

     ISO 6432 اور CETOP RP52P یونیورسل صنعتی معیارات کے ساتھ سختی کے مطابق تیار کیا گیا، تمام بڑھتے ہوئے طول و عرض اور انٹرفیس کی وضاحتیں عالمی سطح پر متحد ہیں۔ یہ مرکزی دھارے میں شامل بین الاقوامی برانڈ کے منی سلنڈروں کے ساتھ مکمل تبادلے کی صلاحیت حاصل کرتا ہے، صفر میں ترمیم کی تبدیلی اور معیاری خودکار آلات کی بیچ اپ گریڈنگ کی حمایت کرتا ہے۔

  1.2 مکمل سٹینلیس سٹیل سنکنرن مزاحم ڈھانچہ

     پریمیم SUS304 سٹینلیس سٹیل سلنڈر ٹیوب اور پسٹن راڈ کو اپنانا، جو جعلی ایلومینیم الائے اینڈ کورز کے ساتھ مماثل ہے۔ انٹیگریٹڈ میٹریل ڈھانچہ بہترین مورچا پروف، سنکنرن مخالف اور اعلیٰ طاقت کی کارکردگی فراہم کرتا ہے، سخت ماحول جیسے کہ زیادہ نمی، دھول، کمزور تیزاب اور کمزور الکلی، پائیداری میں عام ایلومینیم کے چھوٹے سلنڈروں سے کہیں زیادہ ہے۔

  1.3 رولر کرمپڈ فرم سٹرکچر

     تنگ اور مضبوط مجموعی ڈھانچے، شاندار کمپن مزاحمت اور مستحکم آپریشن کے ساتھ اینڈ کور کنکشن کے لیے پروفیشنل رولر کرمپنگ سیلنگ ٹیکنالوجی کو اپنانا۔ ہموار گول سیدھی شکل میں سادہ ڈھانچہ اور آسان روزانہ جدا کرنے اور دیکھ بھال کی خصوصیات ہیں، جو بعد میں آپریشن کے اخراجات کو کم کرتی ہیں۔

  1.4 متنوع حرکت اور مختصر قسم کے کومپیکٹ اختیارات

     • ڈی ایس این یو ڈبل ایکٹنگ: ڈوئل اینڈ ایئر انٹیک ریسیپروکٹنگ موشن، روایتی لکیری آٹومیشن کے لیے سب سے عالمگیر معیاری قسم۔

     • ڈی ایس این یو-…-P سنگل ایکٹنگ (پش آؤٹ): اسپرنگ پش آؤٹ ڈھانچہ، حفاظتی ترتیب کے منظرناموں کے لیے بجلی کی ناکامی کے بعد خودکار توسیع۔

     • ڈی ایس این یو-…-R سنگل ایکٹنگ (پیچھے کھینچیں): موسم بہار کی واپسی کا ڈھانچہ، حفاظتی پوزیشننگ میکانزم کے لیے بجلی کی ناکامی کے بعد خودکار مراجعت۔

     • ڈی ایس این یو-…-PPV خود کو ایڈجسٹ کرنے والا کشن: ڈبل اینڈ ذہین خود کو ایڈجسٹ کرنے والا نیومیٹک بفر، کوئی دستی ایڈجسٹمنٹ کی ضرورت نہیں، فل پریشر رینج ہائی سپیڈ آپریشن کے لیے موزوں ہے۔

     • ڈی ایس این یو-S مختصر قسم: مجموعی لمبائی میں 35 ملی میٹر چھوٹا اور معیاری قسم سے چوڑائی میں 40% کم، انتہائی تنگ جگہ کی تنصیب کے منظرناموں کے لیے اپنی مرضی کے مطابق۔

  1.5 اپ گریڈ شدہ کشن اور کم رگڑ سیلنگ سسٹم

     بنیادی شور اور اثر میں کمی کے لیے لچکدار بفر پیڈ (P) سے لیس معیاری؛ اختیاری اختراعی PPV خود کو ایڈجسٹ کرنے والا ایئر کشن، تیز رفتار بار بار نقل و حرکت کے لیے خودکار انڈیپٹیو بفرنگ کے ساتھ 0.1~1.0MPa فل پریشر رینج کے مطابق۔ دو طرفہ کم رگڑ مرکب مہر اور بلٹ ان آئل سٹوریج گروو سے لیس، سلنڈر انتہائی کم شروع ہونے والا دباؤ، مستحکم آئل فری آپریشن اور 8 ملین سے زیادہ سائیکلوں کی سروس لائف کی خصوصیات رکھتا ہے۔

  1.6 پریسجن مقناطیسی انڈکشن کنفیگریشن

     اختیاری بلٹ ان مقناطیسی رنگ (A کوڈ) FESTO SMT اور SMC M9B سیریز کے مقناطیسی سوئچز کے ساتھ مطابقت رکھتا ہے، اصل وقت میں درست پسٹن پوزیشن کا پتہ لگانے اور PLC سگنل لنکیج کنٹرول کو محسوس کرتا ہے، خودکار سائیکل پوزیشننگ اور ذہین نگرانی کو سپورٹ کرتا ہے۔

2. مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

 1. عام ماڈل کی ساخت: DSNU25-100-PPV-A-MQ

  2. معیاری آرڈر کی مثالیں۔

     • ڈبل ایکٹنگ پی پی وی کشن مقناطیسی ماڈل: DSNU32-75-PPV-A-MQ (32mm بور، 75mm سٹروک، لیٹرل فلاج ماؤنٹنگ، مقناطیسی لیس)

     • شارٹ ٹائپ ڈبل ایکٹنگ لچکدار کشن ماڈل: DSNU-S20-50-P-A (20mm بور، 50mm سٹروک، الٹرا کمپیکٹ شارٹ باڈی، مقناطیسی لیس)

     • سنگل ایکٹنگ سپرنگ ریٹرن ماڈل: DSNU16-30-R-P-A (16 ملی میٹر بور، 30 ملی میٹر اسٹروک، اسپرنگ ری سیٹ، مقناطیسی لیس)

3. بنیادی تکنیکی پیرامیٹرز (معیاری قسم)

4. 0.5MPa تھیوریٹیکل تھرسٹ اینڈ ٹینشن ریفرنس چارٹ (سنگل راڈ)

  4.1 ڈبل ایکٹنگ (DSNU) کارکردگی کا ڈیٹا

  4.2 سنگل ایکٹنگ (DSNU-R اسپرنگ ریٹرن) کارکردگی کا ڈیٹا

5. بڑھتے ہوئے فارم اور مشتق ماڈل

  5.1 متنوع یونیورسل بڑھتے ہوئے طریقے

     • MQ لیٹرل پورٹ فلانج: سائیڈ ایئر انلیٹ کے ساتھ معیاری فلینج فکسڈ ماؤنٹنگ، روایتی آٹومیشن لے آؤٹ کے لیے سب سے زیادہ عالمگیر قسم

     • ایم اے محوری پورٹ فلینج: محوری ایئر انلیٹ ڈیزائن، خاص طور پر محدود محوری تنصیب کی جگہ کے لیے موزوں ہے۔

     • MH ڈائریکٹ ماؤنٹ: اختتامی کور براہ راست فکسنگ ڈھانچہ، تنگ جگہ کی تنصیب کے لیے انتہائی پتلی باڈی

     • کے پی کلیمپنگ یونٹ: صوابدیدی اسٹروک پوزیشن فکسنگ اور اینٹی آفسیٹ پوزیشننگ کے لیے بلٹ ان لاکنگ فنکشن

     • FA/FB فرنٹ/رئیر فلینج: سامنے اور پیچھے فلیٹ فلینج فکسنگ، ISO معیاری بڑھتے ہوئے لوازمات کے ساتھ مکمل طور پر ہم آہنگ

  5.2 کور ڈیریویٹیو سیریز

     • ڈی ایس این یو سٹینڈرڈ: عام آٹومیشن کے لیے لچکدار یا ایئر بفر کے ساتھ یونیورسل ڈبل ایکٹنگ کی قسم

     • ڈی ایس این یو-S مختصر قسم: کومپیکٹ مختصر جسم، انتہائی تنگ جگہ کی تنصیب کے منظرناموں کے لیے خصوصی

     • ڈی ایس این یو-…-P/R سنگل ایکٹنگ: موسم بہار میں دھکا آؤٹ / موسم بہار کی واپسی واحد اداکاری کے ماڈل کی حفاظت کو دوبارہ ترتیب دینے کے کام کے حالات

     • ڈی ایس این یو-…-PPV خود کو ایڈجسٹ کرنے والا کشن: ذہین انکولی بفرنگ، تیز رفتار بار بار چکراتی آپریشن کے لیے ترجیح دی جاتی ہے

6. DSNU بمقابلہ CM2 بمقابلہ MG انتخاب کا موازنہ

7. 3-مرحلہ فوری انتخاب گائیڈ

     1۔ بور کا انتخاب: اصل بوجھ کے وزن کے مطابق مناسب بور کا سائز منتخب کریں، 50% سے زیادہ حفاظتی مارجن محفوظ کریں۔ تیز رفتار آپریشن، سنکنرن مزاحمت اور بین الاقوامی معیار کے مماثل مطالبات کے لیے DSNU سیریز کو ترجیح دیں۔

     2. اسٹروک سلیکشن: اصل ورکنگ اسٹروک کے علاوہ 10~20mm حفاظتی مارجن؛ معیاری اسٹروک کی حدود پر عمل کریں: ڈبل ایکٹنگ ≤500mm، سنگل ایکٹنگ ≤150mm۔

     3۔ فنکشنل کنفیگریشن: تیز رفتار آپریشن (>500mm/s) کے لیے PPV خود کو ایڈجسٹ کرنے والے ایئر کشن کا انتخاب کریں۔ تنگ تنصیب کی جگہ کے لیے DSNU-S مختصر قسم کا انتخاب کریں۔ خودکار پوزیشن کا پتہ لگانے کے لیے مقناطیسی انگوٹی + SMT/M9B سوئچز سے میچ کریں۔

ایک جملے کا خلاصہ

     SOLH DSNU ISO 6432 سٹینلیس سٹیل منی سلنڈر میں مکمل سنکنرن مزاحم سٹینلیس سٹیل کا ڈھانچہ، خود کو ایڈجسٹ کرنے والا ذہین بفرنگ، آئل فری لانگ لائف آپریشن اور متنوع ماؤنٹنگ آپشنز شامل ہیں، جو ایک اعلیٰ معیاری یونیورسل منی سلنڈر کے طور پر کام کر رہے ہیں اور کھانے کے لیے الیکٹرونک سلوشن، الیکٹرونک حل۔ آٹومیشن کا سامان.
