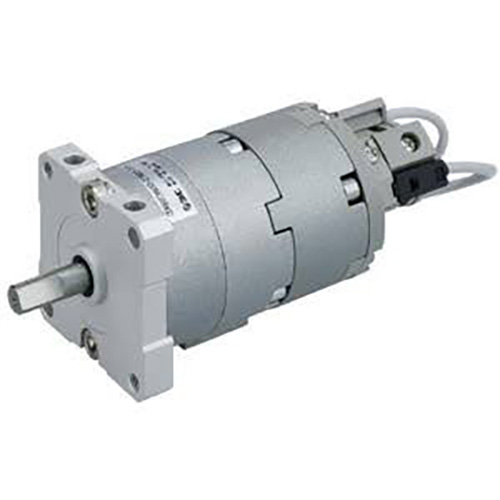

CRBU2 سیریز مفت ماؤنٹ وین ٹائپ روٹری ایکچویٹر

برانڈ: SOLH از رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ اور بنیادی ساختی خصوصیات

     SOLH CRBU2 سیریز منی وین کی قسم کا روٹری سوئنگ سلنڈر ہے جو محدود جگہ کے درست روٹری اسٹیشنوں کے لیے ڈیزائن کیا گیا ہے، جس میں مفت ملٹی ڈائریکشن ماؤنٹنگ، انتہائی پتلی ہلکی پھلکی باڈی، زیرو گیئر بیکلاش اور وسیع سوئنگ اینگل شامل ہیں۔ بور کے سائز دستیاب ہیں: 10/15/20/30/40، سنگل/ڈبل وین آپشنز کے ساتھ ہلکے بوجھ والے روٹری فلپنگ کے مختلف مطالبات کو پورا کرنے کے لیے۔

 1. بنیادی ڈیزائن کی جھلکیاں

     --وین ڈائریکٹ ڈرائیو (ایس سنگل وین / ڈی ڈبل وین): کوئی گیئر ٹرانسمیشن، صفر بیکلاش، ہموار گردش اور انتہائی درست پوزیشننگ

     --مکمل مفت بڑھتے ہوئے بیلناکار خاکہ: اوپر/نیچے/بائیں/دائیں/محوری اضافی بڑھتے ہوئے بریکٹ کے بغیر ماؤنٹ ایبل؛ گھنے کمپیکٹ آلات کے لے آؤٹ کے لیے CRB2 سے 12% ہلکا

     -- فل سوئنگ اینگل رینج: سنگل وین 90°/180°/270°؛ ڈبل وین 90°/100°، زیادہ سے زیادہ سنگل وین 270° تک جھولتی ہے

     -- دوہری نلیاں لے آؤٹ: معیاری سائیڈ پورٹ (کوئی لاحقہ نہیں) / محوری پورٹ (لاحقہ E) مختلف پائپ لائن روٹنگ لے آؤٹ سے ملنے کے لیے

     - قابل توسیع فنکشنل ماڈیولز: اختیاری W زاویہ ایڈجسٹمنٹ یونٹ اور مقناطیسی سوئچ کی تنصیب کے لیے بلٹ میں مقناطیسی انگوٹی؛ کابینہ کی جگہ کو بچانے کے لیے کوئی ریڈیل پھیلا ہوا پرزہ نہیں۔

     - پریمیم کم رساو سگ ماہی کا نظام: بلٹ ان پوزیشننگ اسٹاپ کے ساتھ خصوصی جامع مہر، انتہائی کم اندرونی رساو، صاف پیداواری ماحول کے لیے موزوں تیل سے پاک آپریشن

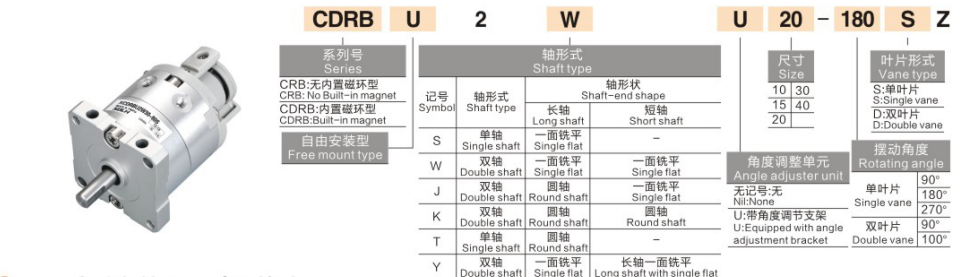

ماڈل نام کے اصول کو مکمل کریں۔

  1. ماڈل کی مثال: CRBU2WU20-180SE-M9BW

 2. معیاری آرڈر ریفرنس کی مثالیں۔

     -- معیاری سنگل وین سائیڈ پورٹ: CRBU2-20-180S

     - زاویہ ایڈجسٹ + ڈبل وین کے ساتھ: CRBU2W30-90D

     -- محوری پورٹ + مقناطیسی سوئچ: CRBU2-15-270SE-M9B

معیاری یونیورسل تکنیکی تفصیلات (ٹیسٹ پریشر: 0.5MPa)

  1. عمومی کارکردگی کے پیرامیٹرز

     --آپریٹنگ پریشر کی حد: سائز 10/15: 0.2~0.7MPa؛ سائز 20/30/40: 0.15~1.0MPa

     -- محیط آپریٹنگ درجہ حرارت: 5 ~ 60 ℃ (ایئر پائپنگ کے اندر کوئی آئسنگ نہیں)

     - کونیی دوبارہ پوزیشننگ کی درستگی: ±0.01°، صفر بیکلاش مستحکم گردش

     -- بلٹ ان بفر: کوئی نہیں؛ بیرونی جھٹکا جذب کرنے والا الگ سے ترتیب دیا جا سکتا ہے۔

     -- قابل اجازت اثر حرکی توانائی: 0.00015 ~ 0.04J (بور کے سائز کے تناسب سے بڑھتا ہے)

     - چکنا کرنے کی ضرورت: فیکٹری سے پہلے سے تیار شدہ تیل سے پاک ڈیزائن

  2. نظریاتی آؤٹ پٹ ٹارک ٹیبل (یونٹ: N·m @0.5MPa)

  3. وزن اور مجموعی طول و عرض کا حوالہ (180° تفصیلات)

بنیادی مسابقتی فوائد

  1. ملٹی ڈائریکشن فری ماؤنٹنگ جگہ بچاتی ہے۔

     -- بیلناکار ہموار جسم کو کسی بھی سطح پر بغیر بریکٹ کے پیچ کے ذریعے طے کیا جا سکتا ہے۔ 12% ہلکا جسم، انتہائی کمپیکٹ مربوط آلات کے فریموں کے لیے بہترین انتخاب

  2. زیرو بیکلاش انتہائی عین مطابق کونیی پوزیشننگ

     -- ڈائریکٹ وین ڈرائیو گیئر میشنگ کلیئرنس کو ختم کرتی ہے، سخت درستی والے زاویہ کنٹرول اسٹیشنوں کے لیے ±0.01° دوبارہ درستگی کے ساتھ الٹرا ہموار گردش

  3. اختیاری سٹاپ یونٹ کے ساتھ وسیع سایڈست سوئنگ رینج

     - سنگل وین زیادہ سے زیادہ 270 ° سوئنگ؛ ڈبلیو اینگل ایڈجسٹ ماڈیول لامحدود ایڈجسٹ اسٹروک 0~240°، آسان ملٹی اسٹیشن اینگل فائن ٹیوننگ کو قابل بناتا ہے۔

  4. ڈبل وین ایک جیسی خاکہ کے تحت دوگنا ٹارک فراہم کرتی ہے۔

     -- ایک ہی بیرونی جہت، D ڈبل وین ماڈل زیادہ روٹری بوجھ کو سنبھالنے کے لیے S سنگل وین کا دو مرتبہ ٹارک فراہم کرتا ہے

  5. طویل سروس کی زندگی تیل سے پاک سگ ماہی کی ساخت

     --کم رگڑ کمپوزٹ سیلنگ، سروس لائف 5 ملین سے زیادہ سوئچنگ سائیکل، عام ورکشاپ اور دھول سے پاک صاف پروڈکشن لائنوں کے ساتھ ہم آہنگ

بڑھتے ہوئے طریقے اور عام صنعتی ایپلی کیشنز

  1. دو اہم بڑھتے ہوئے فارم

     -- ڈائریکٹ باڈی ماؤنٹنگ: سکرو کسی بھی بیلناکار سطح پر لاک ہو جاتا ہے، محوری/شعاعی تنصیب ممکن، تیزی سے جدا کرنا اور متبادل

     -- معاون فلیٹ پلیٹ مشترکہ ماؤنٹنگ: ماؤنٹنگ پلیٹ کے ذریعے افقی یا عمودی طور پر درست کریں، روبوٹ اینڈ انفیکٹر، آلات کے سائیڈ اور ٹاپ پوشیدہ تنصیب کے لیے مثالی

  2. عام درخواست کے منظرنامے۔

     -- 3C الیکٹرانکس آٹومیشن: منی پرزہ پلٹنا، کیمرہ روٹری پوزیشننگ، جگ اینگل سوئچنگ، انسپکشن اسٹیشن روٹری انڈیکسنگ

     --پریسیژن اسمبلی لائنز: سکرو سخت کرنے والا روٹری میکانزم، ٹرمینل کرمپ اینگل ایڈجسٹمنٹ، لائٹ ورک پیس 180° ٹرن اوور

     -- پیکجنگ مشینری: میٹریل بفل روٹیشن، لیبل اٹیچنگ اینگل فائن ٹیوننگ، شارٹ اسٹروک روٹری فیڈنگ

     --جنرل آٹومیشن کا سامان: آلات کے دروازے کا روٹری سوئچ، پروڈکشن سٹیشن سوئچنگ، ہائی فریکوئنسی لائٹ-لوڈ ری سیپروکیٹنگ گردش

انتخاب کا موازنہ: CRBU2 فری ماؤنٹ VS CRB2 سٹینڈرڈ ماؤنٹ روٹری ایکچویٹر

3-اسٹیپ فاسٹ سلیکشن گائیڈ

  1. ٹارک لوڈ کی بنیاد پر بور سائز کا انتخاب

     -- اصل ورکنگ ٹارک کا حساب لگائیں، 50% ٹارک سیفٹی مارجن کے ساتھ ماڈل منتخب کریں:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. وین کی قسم کا انتخاب

     -- ہلکا کم ٹارک لوڈ → S سنگل وین؛ زیادہ بھاری روٹری بوجھ → D ڈبل وین (ڈبل ٹارک آؤٹ پٹ)

  3. ترتیب ملاپ

     -- زاویہ ٹھیک ٹیوننگ کی ضرورت ہے: لاحقہ W زاویہ ایڈجسٹمنٹ یونٹ شامل کریں (0 ~ 240 ° لامحدود ایڈجسٹ)

     -- PLC پوزیشن سگنل فیڈ بیک: M9B/M9BW مقناطیسی سوئچ سے دو طرفہ روٹری حد کا پتہ لگائیں

     -- پائپ لائن روٹنگ ڈیمانڈ: معیاری سائیڈ پورٹ کے لیے خالی، محوری مرکزی ہوائی بندرگاہ کے لیے لاحقہ E

ایک جملے کا خلاصہ

     SOLH CRBU2 فری ماؤنٹ وین روٹری سلنڈر میں بریکٹ سے پاک صوابدیدی تنصیب، صفر بیکلاش ±0.01° درستگی، ڈوئل سنگل/ڈبل وین ٹارک آپشنز اور سائیڈ/ایکسیل ایئر پورٹ لے آؤٹ، اختیاری ڈبلیو اینگل ایڈجسٹر اور M9BW میگنیٹک سوئچ، لائٹ ویٹ اسمبلی کے لیے لائٹ ویٹ سولیوشن اور کمپیکٹ 3 کے ساتھ روٹری فلپنگ اسٹیشنز۔
