برانڈ: SOLH از رچج ٹیکنالوجی

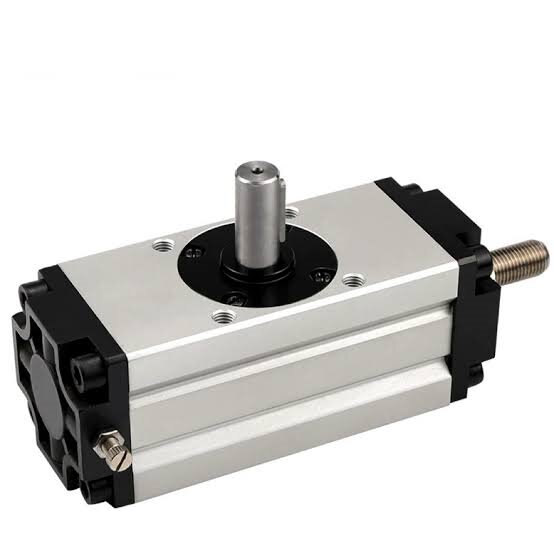

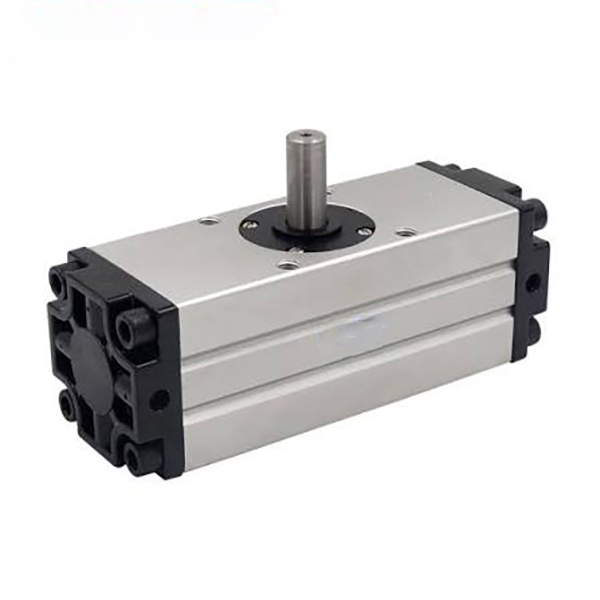

SOLH CRA1 سیریز ایک پیشہ ور میڈیم اور ہیوی ڈیوٹی ریک اور پنین روٹری سلنڈر ہے جو ہائی ٹارک دوغلی حرکت کے لیے بنایا گیا ہے۔ ڈوئل پسٹن ریک اور پنین ٹرانسمیشن، اختیاری ایڈجسٹ ایبل ایئر کشن، ایک سے زیادہ بڑھتے ہوئے انداز اور متنوع آؤٹ پٹ شافٹ کی اقسام کے ساتھ، یہ سلنڈر φ30 سے φ100 تک بور کے سائز کا احاطہ کرتا ہے۔ یہ 10-50 کلو گرام کے بھاری بوجھ والے منظرناموں کے ساتھ بالکل مطابقت رکھتا ہے جس میں ورک پیس فلپنگ، انڈسٹریل والو ڈرائیونگ اور ہیوی اسٹیشن انڈیکسنگ شامل ہے، جو ہیوی آٹومیٹڈ پروڈکشن لائنوں کے لیے مرکزی دھارے میں اعلی سختی والے روٹری حل کے طور پر کام کرتا ہے۔
1.1 ہائی رگڈیٹی ریک اور پنین ڈرائیو
ڈوئل پسٹن سنکرونس ریک اور پنین ٹرانسمیشن ڈھانچے کو اپناتے ہوئے، سلنڈر طاقتور ٹارک آؤٹ پٹ اور غیر معمولی ساختی سختی فراہم کرتا ہے۔ مجموعی ردعمل ≤1° کے اندر کنٹرول کیا جاتا ہے، جبکہ φ30 بور ورژن صفر ردعمل حاصل کرتا ہے۔ یہ انتہائی ہائی ریپیٹ پوزیشننگ کی درستگی اور بھاری بوجھ کے حالات میں مستحکم روٹری موشن کو یقینی بناتا ہے۔
1.2 سپر ہائی ٹارک آؤٹ پٹ
آپٹمائزڈ ٹرانسمیشن ڈھانچہ صنعت کی معروف ٹارک کی کارکردگی کو محسوس کرتا ہے۔ زیادہ سے زیادہ φ100 بور ماڈل 0.5MPa ہوا کے دباؤ پر 108N·m ٹارک نکالتا ہے، بھاری ورک پیس کی گردش، بڑے والو ڈرائیونگ اور ہیوی ڈیوٹی آلات کی انڈیکسنگ کے لیے ہائی ٹارک کے مطالبات کو مکمل طور پر پورا کرتا ہے۔
1.3 اختیاری ایڈجسٹ ایبل ایئر کشن
زیڈ ٹائپ ڈوئل اینڈ ایڈجسٹ ایبل ایئر بفر اسٹرکچر سے لیس ہے، جو ہائی فریکوئنسی اسٹارٹ اسٹاپ آپریشن کے دوران مؤثر طریقے سے جڑی اثرات کو جذب کرتا ہے، مکینیکل وائبریشن اور چلنے والے شور کو کم کرتا ہے، اور مجموعی آپریشن کے استحکام اور سروس لائف کو بہتر بناتے ہوئے آلات اور ورک پیس کی حفاظت کرتا ہے۔
1.4 ماؤنٹنگ اور شافٹ کے متنوع اختیارات
• بڑھتے ہوئے انداز: بنیادی (B)، فٹ (L)، Flange (F) اختیاری، مختلف آلات کے ڈھانچے اور خلائی ترتیب کے لیے لچکدار تنصیب کی حمایت کرتا ہے۔
• شافٹ کی اقسام: سنگل شافٹ (S)، ڈوئل شافٹ (W)، کلید شافٹ (Y) دستیاب، لوڈ کنکشن کے مختلف طریقوں اور اینٹی سلپ ٹارک ٹرانسمیشن کی ضروریات کے ساتھ ہم آہنگ۔
1.5 کومپیکٹ اور پائیدار ڈھانچہ
اپ گریڈ شدہ آپٹمائزڈ ڈھانچہ روایتی پرانے ماڈلز کے مقابلے جسم کی چوڑائی کو 14% کم کرتا ہے، جس سے تنصیب کی جگہ نمایاں طور پر بچ جاتی ہے۔ D-M9 سیریز کے مقناطیسی سوئچز کے لچکدار ماؤنٹنگ کے لیے ڈوئل سائیڈ سینسر گرووز کے ساتھ ڈیزائن کیا گیا ہے۔ سخت انوڈائزڈ سلنڈر باڈی اور اعلی لباس مزاحم سگ ماہی اجزاء طویل مدتی مستحکم آپریشن کی ضمانت دیتے ہیں۔
1.6 تیل سے پاک اور طویل سروس لائف
معیاری تیل سے پاک آپریشن ڈیزائن ورکشاپس اور عام صنعتی کام کرنے کے حالات کو بغیر کسی اضافی چکنا کرنے والے مینٹیننس کے صاف کرنے کے لیے ڈھال لیتا ہے۔ پریمیم لباس مزاحم مہریں اور اینٹی سنکنرن سلنڈر باڈی بار بار چکراتی آپریشن کے لئے مسلسل کام کرنے والی زندگی کو بہت زیادہ بڑھا دیتی ہے۔

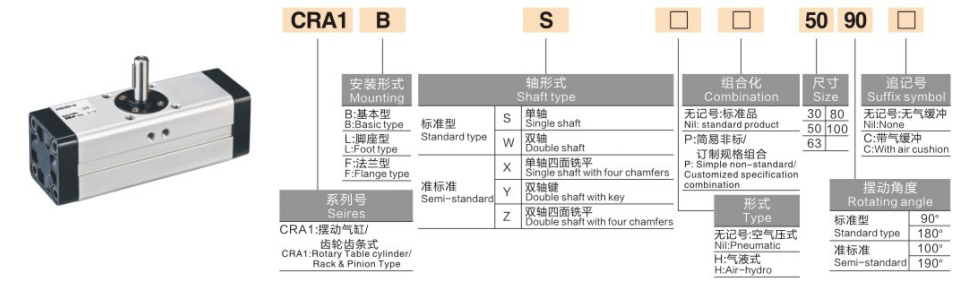

1. عام ماڈل کی مثالیں۔: CRA1BS50-90Z, CDRA1BL80-180Z
|
کوڈ سیگمنٹ |
تعریف |
|
CRA1/CDRA1 |
سیریز کی قسم: CRA1 = مقناطیسی انگوٹی کے بغیر؛ CDRA1 = بلٹ ان مقناطیسی رنگ (ماؤنٹ ایبل سوئچ) |
|
B/L/F |
بڑھتے ہوئے قسم: B = بنیادی؛ L = فٹ بریکٹ؛ F = Flange |
|
S/W/Y |
شافٹ کی قسم: S = سنگل شافٹ؛ ڈبلیو = دوہری شافٹ؛ Y = چابی والا شافٹ |
|
30/50/63/80/100 |
بور کا سائز: φ30/φ50/φ63/φ80/φ100 (mm) |
|
90/180/100/190 |
جھول کا زاویہ: معیاری 90°/180°؛ اختیاری خصوصی 100°/190° |
|
Z |
ایئر کشن: Z = دوہری آخر سایڈست ایئر کشن؛ کوئی نشان نہیں = بفر کے بغیر |
2. معیاری آرڈر کی مثالیں۔
• معیاری نان بفر ماڈل: CRA1BS50-90 (φ50 بور، 90° جھولا، سنگل شافٹ، بنیادی قسم، کوئی مقناطیسی رنگ نہیں)
• ہیوی ڈیوٹی بفر ماڈل: CDRA1BL80-180Z (φ80 بور، 180° سوئنگ، ڈوئل شافٹ، فٹ ماؤنٹنگ، مقناطیسی انگوٹھی اور دوہری ایئر کشن)
3.1 بنیادی تفصیلات
• آپریشن موڈ: ڈبل ایکٹنگ ریک اور پنین ڈرائیو
• کام کرنے والا سیال: کمپریسڈ ہوا (تیل سے پاک آپریشن)
• محیطی درجہ حرارت: 0℃~60℃ (برف سے پاک ماحول)
• ورکنگ پریشر کی حد: 0.1~1.0MPa؛ پروف پریشر: 1.5MPa
• ردعمل: ≤1° (φ30 بور صفر ردعمل حاصل کرتا ہے)
• سوئنگ اینگل رواداری: 0~+4°
• بفر موڈ: نان بفر / ڈوئل اینڈ ایڈجسٹ ایبل ایئر کشن (Z قسم)
• مقناطیسی سوئچ: D-M9 سیریز کے ساتھ ہم آہنگ، دوہری طرف نالی بڑھتے ہوئے
3.2 کلیدی پرفارمنس پیرامیٹر ٹیبل (@0.5MPa)
|
بور φ(ملی میٹر) |
90° ٹارک (N·m) |
180° ٹارک (N·m) |
قابل اجازت حرکی توانائی (J) |
وزن (کلوگرام) |
پورٹ سائز |
|
30 |
3.5 |
2.8 |
0.01 / 0.12 |
1.3 |
M5×0.8 |
|
50 |
9.3 |
7.4 |
0.05 / 0.98 |
1.5 |
Rc1/8 |
|
63 |
17.0 |
13.5 |
0.12 / 1.50 |
2.5 |
Rc1/8 |
|
80 |
32.0 |
25.5 |
0.16 / 2.00 |
4.3 |
Rc1/4 |
|
100 |
108.0 |
86.0 |
0.54 / 2.90 |
7.3 |
Rc3/8 |
4.1 بور سائز کا انتخاب (ٹارک اور لوڈ کی بنیاد پر)
• φ30: 3.5N·m ٹارک آؤٹ پٹ، مائیکرو میڈیم لوڈ (≤10kg) ایپلی کیشنز جیسے چھوٹے والو سوئچنگ اور چھوٹے اسٹیشن انڈیکسنگ کے لیے موزوں ہے۔
• φ50: 9.3N·m ٹارک آؤٹ پٹ، ہلکے درمیانے بوجھ (10–20 کلوگرام) ورک پیس 90° فلپنگ اور ڈائریکشنل پوزیشننگ کے لیے مثالی ہے۔
• φ63: 17.0N·m ٹارک آؤٹ پٹ، درمیانے بوجھ (20–30kg) ہیوی اسٹیشن اسٹیئرنگ اور اجزاء کی گردش کے کاموں سے بالکل مماثل ہے۔
• φ80: 32.0N·m ٹارک آؤٹ پٹ، درمیانے بھاری بوجھ (30–40kg) بڑے ٹولنگ اور فکسچر روٹری پوزیشننگ کے لیے قابل اطلاق۔
• φ100: 108N·m سپر ہائی ٹارک آؤٹ پٹ، بھاری بوجھ (40–50kg) مکینیکل گردش اور بڑے صنعتی والو ڈرائیونگ منظرناموں کے لیے وقف ہے۔
4.2 سوئنگ اینگل سلیکشن
• 90° معیاری زاویہ: رائٹ اینگل فلپنگ اور عمودی اسٹیئرنگ کے لیے ڈیزائن کیا گیا ہے، وسیع پیمانے پر ورک پیس لوڈنگ/ان لوڈنگ اور آرتھوگونل اسٹیشن سوئچنگ میں استعمال ہوتا ہے۔
• 180° معیاری زاویہ: نصف سائیکل گردش اور مکمل ورک پیس فلپنگ کے لیے موزوں ہے، دو طرفہ اسٹیشن کی پوزیشننگ اور ریورسنگ آپریشن کو محسوس کرنا۔
• 100° / 190° خصوصی زاویہ: خصوصی سازوسامان اور ذاتی سٹیشن حرکت کی ضروریات کے لیے حسب ضرورت غیر معیاری زاویہ۔
4.3 بفر اور فنکشنل کنفیگریشن کا انتخاب
• زیڈ ایئر کشن: اعلی تعدد اور بھاری ڈیوٹی کام کرنے والے حالات کے لیے لازمی، مؤثر طریقے سے اختتامی اثرات کو ختم کرنے، پوزیشننگ کی درستگی کو مستحکم کرنے اور آپریٹنگ شور کو کم کرنے کے لیے۔
• CDRA1 مقناطیسی رنگ ورژن: D-M9 سیریز سوئچ انسٹالیشن کے لیے بلٹ ان میگنیٹک رنگ، ریئل ٹائم پوزیشن سگنل فیڈ بیک اور خودکار PLC لنکیج کنٹرول کو سپورٹ کرتا ہے۔
• شافٹ ٹائپ میچنگ: عام یونیورسل ایپلی کیشنز کے لیے سنگل شافٹ (S)؛ دو طرفہ ہم وقت ساز ڈرائیونگ کے لیے دوہری شافٹ (W)؛ ہائی اینٹی ٹارک اور اینٹی سلپ کنکشن کے مطالبات کے لیے کلید شافٹ (Y)۔
• بھاری ورک پیس پلٹنا: مشین ٹولز اور خودکار کنویئر لائنوں پر 10–50 کلوگرام ورک پیسز کے لیے قابل اعتماد 90°/180° فلپنگ اور پوزیشننگ، درست ریپیٹ موشن کے لیے اعلی سختی اور کم ردعمل کے ساتھ۔
• صنعتی والو ڈرائیونگ: بڑے قطر کے پائپ لائن والوز جیسے بٹر فلائی والوز اور بال والوز کے خودکار افتتاحی اور بند ہونے اور ریموٹ کنٹرول پر لاگو ہوتا ہے، جو مستحکم ہائی ٹارک ڈرائیونگ فورس فراہم کرتا ہے۔
• ہیوی ڈیوٹی آٹومیٹڈ انڈیکسنگ: اسمبلی اور پتہ لگانے والے اسٹیشنوں میں بھاری روٹری ٹیبلز اور ٹولنگ فکسچر کی 90°/180° درست اشاریہ سازی اور فکسڈ پوزیشننگ کے لیے استعمال کیا جاتا ہے۔
• بھاری روبوٹک جوڑ: بھاری روبوٹ جوڑوں اور اختتامی اثرات کے لیے روٹری ڈرائیونگ یونٹ کے طور پر کام کرتا ہے، اعلی سختی اور زیادہ بوجھ کے عین مطابق سوئنگ کی ضروریات کو پورا کرتا ہے۔
• لاجسٹک اور پیکجنگ کا سامان: ہیوی میٹریل باکس اور پیلیٹ اسٹیئرنگ، اسٹیکنگ اور پوزیشننگ کے لیے مثالی، طویل مدتی ہائی فریکوئنسی ہیوی لوڈ چکراتی کام کے حالات کے مطابق۔
1۔ بور کی تصدیق: حفاظتی عنصر ≥2 کے ساتھ ورک پیس کے وزن اور گردش کے رداس کی بنیاد پر اصل ٹارک کا حساب لگائیں۔ ≤10kg کے لیے φ30، 10–20kg کے لیے φ50، 20–30kg کے لیے φ63، 30–40kg کے لیے φ80، 40–50kg کے لیے φ100 منتخب کریں۔
2. زاویہ کی تصدیق: رائٹ اینگل اسٹیئرنگ/پلٹنے کے لیے 90°، ہاف سائیکل ریورس کرنے کے لیے 180°، اور حسب ضرورت موشن ڈیمانڈز کے لیے 100°/190° خصوصی زاویے کا انتخاب کریں۔
3۔ فنکشن کی تصدیق: زیڈ ایئر کشن کو ہائی فریکوئنسی ہیوی لوڈ آپریشن کے لیے لیس کریں۔ سگنل فیڈ بیک کنٹرول کے لیے CDRA1 مقناطیسی ورژن منتخب کریں۔ ہائی ٹارک اینٹی سلپ کنکشن کے لیے Y keyed شافٹ کو اپنائیں.
SOLH CRA1 سیریز کا ریک اور پنین روٹری سلنڈر سپر ہائی ٹارک، انتہائی کم بیکلاش اور اختیاری ایئر بفر کارکردگی فراہم کرتا ہے، جو 10-50 کلو گرام درمیانے اور ہیوی ڈیوٹی انڈسٹریل فلپنگ، انڈیکسنگ اور والو کے لیے اعلیٰ سختی، مستحکم اور پائیدار درست روٹری حل فراہم کرتا ہے۔
