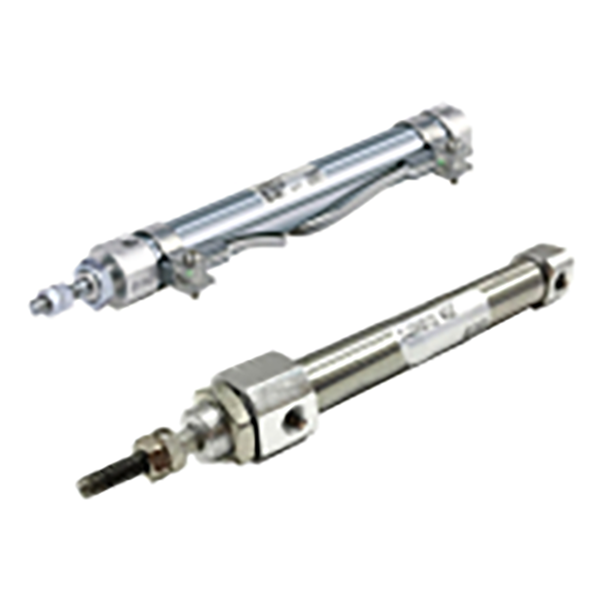

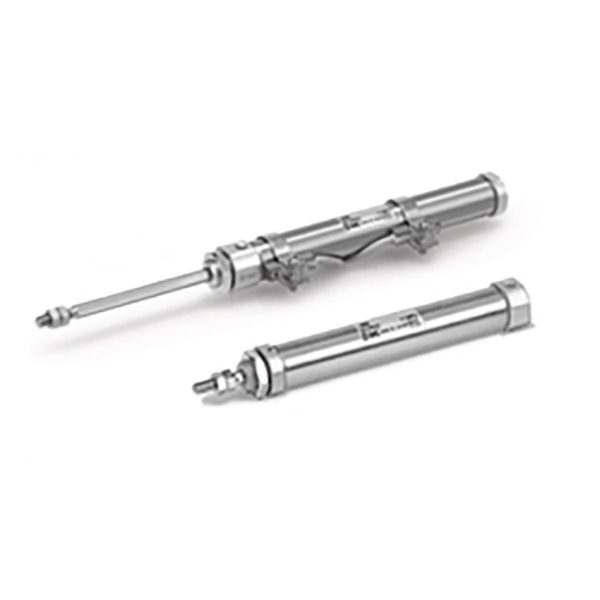

CJ2K سیریز سٹینلیس سٹیل منی سلنڈر｜غیر گھومنے والی راڈ کی قسم

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH CJ2K سیریز نان گھومنے والی راڈ سٹینلیس سٹیل منی سلنڈر ہے، جو CJ2 منی سلنڈر فیملی سے ماخوذ ہے۔ بنیادی خصوصیت: ہیکساگونل اینٹی روٹیشن پسٹن راڈ کو اندرونی گائیڈ ڈھانچے کے ساتھ مربوط کیا گیا ہے تاکہ توسیع اور پیچھے ہٹنے کے دوران پسٹن راڈ کو گھومنے سے روکا جا سکے۔ عین مطابق اسٹیشنوں کے لیے مثالی جہاں اختتامی فکسچر کو مقررہ کونیی پوزیشن برقرار رکھنی چاہیے۔ 304 سٹینلیس سٹیل بیرل کو اپنانا، کمپیکٹ اور ہلکا پھلکا۔ تین آپریشن کے طریقوں کی حمایت کرتا ہے: ڈبل ایکٹنگ، سنگل ایکٹنگ اسپرنگ ریٹرن، سنگل ایکٹنگ اسپرنگ ایکسٹینشن۔ بور کے سائز: Φ10، Φ16۔ درآمد شدہ اصل CJ2K کے ساتھ مکمل طور پر جہتی طور پر قابل تبادلہ۔ اختیاری بلٹ ان مقناطیسی انگوٹی M9BW مقناطیسی سوئچ کے ساتھ مطابقت رکھتی ہے۔ چھوٹے آٹومیشن، 3C آلات، صحت سے متعلق ٹولنگ اور جگ پشنگ ایپلی کیشنز میں بڑے پیمانے پر اپنایا گیا ہے۔

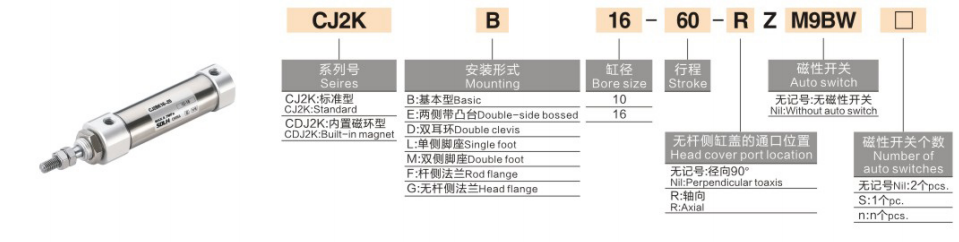

مکمل ماڈل کوڈنگ کی وضاحت

   1. ماڈل کی مثال: CJ2KB10-30SZ-M9BW-B

   2. ترتیب دینے کی مثال

    CJ2KB10-30SZ-M9BW

     --غیر گھومنے والا منی سلنڈر، بنیادی ماؤنٹنگ، بور 10، اسٹروک 30، سنگل ایکٹنگ اسپرنگ ریٹرن، بلٹ میں مقناطیسی رنگ، M9BW مقناطیسی سوئچ سے لیس۔

بنیادی ڈھانچہ اور کارکردگی کے فوائد

   1. ہیکساگونل پسٹن راڈ مکینیکل اینٹی روٹیشن (بنیادی فائدہ)

     -- ہیکساگونل کراس سیکشن پسٹن راڈ فرنٹ گائیڈ بشنگ کے ساتھ مماثل ہے تاکہ گردشی گردش کو محدود کر سکے۔

     -- مخالف گردش درستگی: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°۔

     --  ✅ ریپروکیشن کے دوران عام گول پسٹن راڈ کے فری ٹارشن کی وجہ سے انحراف کے مسائل کو حل کریں۔

   2. 304 سٹینلیس سٹیل بیرل، کمپیکٹ پتلا خاکہ

     --زنگ مزاحمت اور نمی پروف کارکردگی؛ بیلناکار ڈھانچہ کمپیکٹ آلات کی الماریاں کے اندر تنصیب کی جگہ بچاتا ہے۔

   3. ایک سے زیادہ آپریشن کے طریقے دستیاب ہیں۔

     - ڈبل ایکٹنگ: دونوں طرف ہوا کی فراہمی، مستحکم زور، مسلسل بڑے پیمانے پر پیداوار کے لیے ترجیح

     --S موسم بہار کی واپسی: جب متحرک ہو تو بڑھائیں، بجلی کی کمی کے بعد خود کار طریقے سے پیچھے ہٹیں۔

     -- T اسپرنگ توسیع: جب توانائی پیدا ہو جائے تو پیچھے ہٹیں، حفاظتی ترتیب کی ضروریات کو پورا کرنے کے لیے بجلی کے نقصان کے بعد خود بخود توسیع کریں۔

   4. متنوع بڑھتے ہوئے اختیارات

     -- بنیادی قسم، فٹ ماؤنٹ L، فلینج F، ڈبل کلیویس D. عمودی، افقی اور الٹی اسمبلی کو سپورٹ کرتا ہے۔

   5. تیل سے پاک آپریشن

     --پری لیپت دیرپا چکنائی اندر، مستحکم طویل مدتی آپریشن کے لیے خشک تیل سے پاک کمپریسڈ ہوا کے ساتھ ہم آہنگ۔

   6. اختیاری مقناطیسی پوزیشن کا پتہ لگانا

     --بلٹ ان میگنےٹ سے لیس Z ورژن، خودکار انٹر لاک کنٹرول کے لیے PLC کو ایکسپنڈ/ان-پلیس سگنل بھیجنے کے لیے M9BW سوئچ کے ساتھ تعاون کریں۔

   7. معیاری ربڑ کا کشن

     --پسٹن کے اثر کو جذب کرنے اور آپریٹنگ شور کو کم کرنے کے لیے دونوں سروں پر بلٹ ان ربڑ کشن پیڈ۔

معیاری تکنیکی وضاحتیں

   1. نظریاتی آؤٹ پٹ تھرسٹ @0.5MPa (N)

انتخاب کا موازنہ: CJ2K غیر گھومنے والا VS معیاری CJ2 گول راڈ

    1. ✅ کام کے ان حالات میں CJ2K کو ترجیح دیں۔

     -- فلیٹ جیگس، شفٹ فورکس یا پوزیشننگ پن چھڑی کے سرے پر نصب ہیں، لوڈ ڈیفلیکشن ممنوع ہے۔

     - چھوٹی انڈیکسنگ ٹولنگ، گائیڈ گرووز کے اندر ورک پیس کو دھکیلنا؛

     --کیمرہ اور انسپیکشن فکسچر کی لکیری فیڈ جس کے لیے مستقل زاویہ کی ضرورت ہوتی ہے۔

     -- پسٹن راڈ سے جڑے ہوئے فلیٹ کلیمپس، ٹارشن مواد کو جام کرنے یا پوزیشننگ کی ناکامی کا سبب بنیں گے۔

   2. ❌ معیاری CJ2 قابل قبول منظرنامے۔

     -- سادہ انجیکشن، گول ورک پیس کو آگے بڑھانا، بوجھ پر کوئی کونیی پابندی نہیں، قیمت کی ترجیح۔

3-مرحلہ انتخاب گائیڈ

   1. اینٹی موڑ کی ضرورت کی تصدیق کریں۔

     -- پوزیشننگ گروو کے ساتھ فلیٹ/مربع فکسچر → CJ2K غیر گھومنے والا ورژن منتخب کرنا چاہیے۔

   2. آپریشن موڈ منتخب کریں۔

     -- مسلسل تبادلۂ خیال اور زیادہ سے زیادہ زور → ڈبل ایکٹنگ (بغیر S/T لاحقہ)

     -- ہوا کے ساتھ بڑھائیں، شٹ ڈاؤن کے بعد خود بخود پیچھے ہٹیں → S موسم بہار کی واپسی۔

     -- ہوا کے ساتھ پیچھے ہٹنا، بند ہونے کے بعد خودکار طور پر باہر نکلنا → T موسم بہار میں توسیع

   3. سینسر اور بڑھتے ہوئے ترتیب دیں۔

     -- PLC پوزیشن کی رائے درکار ہے: لاحقہ Z شامل کریں (بلٹ ان میگنیٹ) + M9BW مقناطیسی سوئچ

     - بڑھتے ہوئے انتخاب: اختتامی چہرے کی تنصیب کے لیے Flange F؛ سائیڈ فریم کے لیے فٹ L؛ ہنگڈ سوئنگ موشن کے لیے ڈبل کلیوس ڈی

عام درخواست کے منظرنامے۔

     -- 3C آٹومیشن: پی سی بی فلیٹ جیگ پشنگ، سلاٹس میں کنیکٹر پوزیشننگ

     -- آپٹیکل انسپکشن کا سامان: کیمرہ کی لکیری فیڈنگ فکسڈ ڈٹیکشن اینگل کے ساتھ

     -- چھوٹی ٹولنگ اور فکسچر: فلیٹ ورک پیس کا اخراج، گائیڈ سلاٹس میں مواد کھانا

     - پیکجنگ مشینری: فلیٹ کارٹن پوزیشننگ، چھوٹے لیبل کو آگے بڑھانا

     -- لیبارٹری آٹومیشن اور مرطوب ورکشاپس (سٹینلیس سٹیل اینٹی رسٹ بیرل)

معیاری نیومیٹک سرکٹ حوالہ

   1. ڈبل ایکٹنگ پش سرکٹ

     -- AFC ایئر فلٹر ریگولیٹر چکنا کرنے والا → 4V210-06 5/2 Solenoid والو → PU4 نلیاں → CJ2KB16-60Z-M9BW

   2. سنگل ایکٹنگ اسپرنگ ری سیٹ سرکٹ

     -- AR پریشر ریگولیٹر → 3V210 3/2 Solenoid والو → CJ2KB10-30SZ

استعمال کے لیے احتیاطی تدابیر

     پسٹن راڈ پر ضرورت سے زیادہ ریڈیل سائیڈ بوجھ سے بچیں۔ لیٹرل فورس گائیڈ بشنگ کے لباس کو تیز کرتی ہے اور گردش مخالف درستگی کو کم کرتی ہے۔

     - ٹارشن لمحے کو کم سے کم کرنے کے لیے اختتامی بوجھ کو ایکاکسی طور پر انسٹال کریں۔

     -- گائیڈ اسمبلی میں دھول کو جمنے سے روکنے کے لیے اپ اسٹریم میں AF ایئر فلٹر انسٹال کریں۔

     --مکمل 0.7MPa پریشر کے تحت طویل مدتی تیز رفتار آپریشن سے گریز کریں۔ ربڑ کے کشن کا بھرپور استعمال کریں۔

     -- فلورین ربڑ مہر ورژن مضبوط تیزاب اور الکلی سنکنرن ماحول کے لیے حسب ضرورت۔

ایک جملے کا خلاصہ

     SOLH CJ2K سٹینلیس سٹیل نان گھومنے والی ہیکساگونل راڈ منی سلنڈر عین مطابق اینٹی ٹوئسٹ لکیری حرکت فراہم کرتا ہے، جو ایک سے زیادہ بڑھتے ہوئے اسٹائلز کے ساتھ ڈبل/سنگل ایکٹنگ ویریئنٹس میں دستیاب ہے، M9BW میگنیٹک سوئچز کے ساتھ ہم آہنگ، 3C ٹیسٹنگ کے لیے کامل ایکچیویٹر، آپٹیکل انسپکشن اور آپٹیکل انسپکشن اسٹیشنز جہاں پر آپٹیکل انسپکشن ہے حرام
