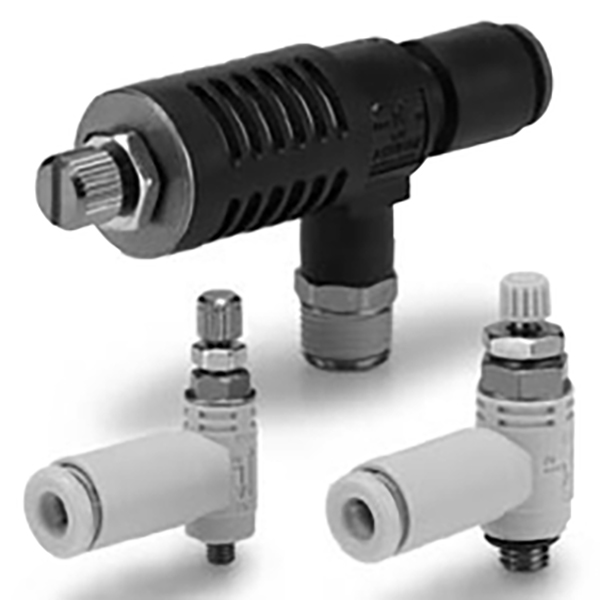

ASV سیریز کوئیک ایگزاسٹ تھروٹل والو

ASV سیریز کوئیک ایگزاسٹ تھروٹل والو | سائلنسر اور ون ٹچ فٹنگ کے ساتھ 4-ان-1 ہائی سپیڈ نیومیٹک سپیڈ کنٹرول والو

برانڈ: SOLH by Richge Technology | SMC ASV اصل سیریز کے لیے مکمل ہم آہنگ تبدیلی

1. پروڈکٹ کا جائزہ

     SOLH ASV سیریز ایک ہے۔4-ان-1 مربوط تیز رفتار نیومیٹک کنٹرول والو جو فوری ایگزاسٹ فنکشن، ایگزاسٹ تھروٹلنگ ریگولیشن، بلٹ ان سائلنسر اور ون ٹچ فٹنگ کو یکجا کرتا ہے۔ روایتی سنگل فنکشن اسپیڈ کنٹرول والوز سے مختلف، ASV سیریز میں دوگنا موثر بہاؤ ایریا ہے، جس سے سلنڈر کی تیز رفتار توسیع اور خاموشی کو ایڈجسٹ کیا جا سکتا ہے۔ یہ ہائی اسپیڈ سلنڈر ایکشن اور اسٹیبل اسپیڈ ریگولیشن کے درمیان تضاد کو مکمل طور پر حل کرتا ہے، ہائی فریکوئنسی، تیز رفتار اور کم شور والے نیومیٹک آٹومیشن منظرناموں کے لیے بنیادی ترجیحی والو کے طور پر کام کرتا ہے، جو اصل SMC ASV سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔

2. بنیادی کام کرنے کا اصول اور افعال

     • انٹیک اسٹروک (IN → OUT / سلنڈر ایکسٹینشن): داخلی چیک والو مکمل طور پر صفر بہاؤ مزاحمت کے ساتھ کھلتا ہے، بڑے بہاؤ کو براہ راست ہوا کے استعمال کا احساس ہوتا ہے۔ یہ سلنڈر کی توسیع کی رفتار کو بہت بہتر بناتا ہے اور تیز رفتار تیز رفتار کارروائی کی ضروریات کو پورا کرتا ہے۔

     • ایگزاسٹ اسٹروک (آؤٹ → EXH / سلنڈر کی واپسی): چیک والو خود بخود بند ہوجاتا ہے۔ ایگزاسٹ ہوا سٹیپ لیس اسپیڈ ایڈجسٹمنٹ کے لیے پریزین سوئی والو تھروٹلنگ سے گزرتی ہے، جبکہ بلٹ ان سائلنسر ایگزاسٹ شور کو ختم کرتا ہے۔ یہ سایڈست واپسی کی رفتار اور خاموش آپریشن حاصل کرتا ہے۔

     • اعلیٰ بہاؤ کی کارکردگی: موثر سیکشنل بہاؤ کے علاقے کے بارے میں ہےعام AS سیریز کے اسپیڈ کنٹرول والوز سے 2 گنا، تیز رفتار سلنڈر کی نقل و حرکت اور ہائی فریکوئنسی سائیکلک آپریشن کے لئے طاقتور بہاؤ کی مدد فراہم کرتا ہے۔

3. ماڈل کوڈنگ کے اصول اور پیرامیٹر کی تعریف

  عام ماڈل کی مثال: ASV310F-01-06A

     • ASV: سائلنسر اور ون ٹچ فٹنگ کے ساتھ 4-ان-1 کوئیک ایگزاسٹ تھروٹل والو کے لیے سیریز کوڈ

     • سائز کا کوڈ (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 پورٹ کی تفصیلات کے مطابق

     • F: تیز نلیاں کی تنصیب کے لیے ون ٹچ کوئیک کنیکٹر سے لیس

     • تھریڈ کوڈ (01/02/03/04): 01=R1/8، 02=R1/4، 03=R3/8، 04=R1/2

     • ٹیوب بیرونی قطر کوڈ: φ4/φ6/φ8/φ10/φ12 نیومیٹک ٹیوبوں کے لیے قابل موافق

     • لاحقہ تعریف: A=پش لاک ہینڈ وہیل؛S= تھریڈ پری لیپت سیلنٹ؛N=برقی نکل چڑھانا

4. دو ساختی اقسام اور درخواست کی خصوصیات

 4.1 کہنی کی قسم (ASV120F / ASV220F)

     • 90° کہنی کا اسٹیئرنگ ڈھانچہ، AS سیریز کہنی اسپیڈ کنٹرول والو جیسی ظاہری شکل، کمپیکٹ اور اسپیس سیونگ۔

     • غیر متناسب انٹرفیس ڈیزائن: ایک طرف M3/M5 تھریڈ پورٹ، دوسری طرف ون ٹچ کوئیک فٹ پورٹ۔

     • چھوٹے اور چھوٹے سلنڈروں اور تنگ جگہ والے سامان کی ترتیب کے منظرناموں کے لیے مثالی۔

  4.2 T-ٹائپ سٹریٹ تھرو (ASV310F / 410F / 510F)

     • تھری پورٹ سٹریٹ تھرو ڈھانچہ: تھریڈ ایئر انلیٹ میں، کوئیک فٹ ایئر آؤٹ لیٹ، EXH بلٹ میں خاموش ایگزاسٹ پورٹ۔

     • زیادہ موثر بہاؤ کا علاقہ اور کم بہاؤ مزاحمت، سلنڈر آپریٹنگ اسپیڈ کو زیادہ سے زیادہ۔

     • معیاری، درمیانے اور بڑے بور کے ہائی سپیڈ سلنڈروں کے لیے ترجیحی ڈھانچہ۔

5. مکمل سیریز معیاری تفصیلات کا ٹیبل

6. بنیادی تکنیکی پیرامیٹرز اور مواد کی ترتیب

7. انتخاب کا فرق: ASV بمقابلہ عام AS سیریز اسپیڈ کنٹرول والو

8. پیشہ ورانہ تنصیب اور آپریشن کے رہنما خطوط

     • دشاتمک تنصیب: والو کے جسم پر تیر کے نشان کے مطابق سختی سے انسٹال کریں۔ مربوط کریں۔پورٹ میں solenoid والو اورآؤٹ پورٹ غیر معمولی رفتار کے ضابطے کی وجہ سے ریورس انسٹالیشن سے بچنے کے لیے سلنڈر پر۔

     • فوری نلیاں کنکشن: نیومیٹک ٹیوب کو فلیٹ کاٹیں اور اسے مکمل طور پر ون ٹچ فٹنگ میں داخل کریں جب تک کہ "کلک" کی آواز سنائی نہ دے، جو مضبوط اور ہوا بند کنکشن کی تصدیق کرے۔

     • وائبریشن پروف لاکنگ آپریشن: ایگزاسٹ فلو اور سلنڈر کی رفتار کو ایڈجسٹ کرنے کے لیے ہینڈ وہیل کو گھمائیں۔لاک کرنے کے لیے ہینڈ وہیل کو نیچے دبائیں۔ اور آلات کی کمپن کی وجہ سے رفتار کے بڑھنے کو روکنا؛انلاک کرنے کے لیے ہینڈ وہیل کو اوپر کھینچیں۔ ثانوی ایڈجسٹمنٹ کے لیے۔

ایک جملے کا خلاصہ

     SOLH ASV سیریز ایک پیشہ ور 4-in-1 تیز رفتار نیومیٹک کنٹرول والو ہے جو فوری اخراج، ایگزاسٹ تھروٹلنگ، خاموش شور کو کم کرنے اور ون ٹچ فٹنگ کو مربوط کرتا ہے۔ ڈبل فلو ایریا، پش لاک اینٹی وائبریشن سٹرکچر اور فائر پروف پائیدار مواد کے ساتھ، یہ نیومیٹک سلنڈرز کی تیز رفتار، ہائی فریکوئنسی اور سائلنٹ آپریشن کے تقاضوں کو بالکل پورا کرتا ہے، جو کہ عام AS سیریز کے اسپیڈ کنٹرول والوز کا بہترین اپ گریڈ متبادل ہے۔
