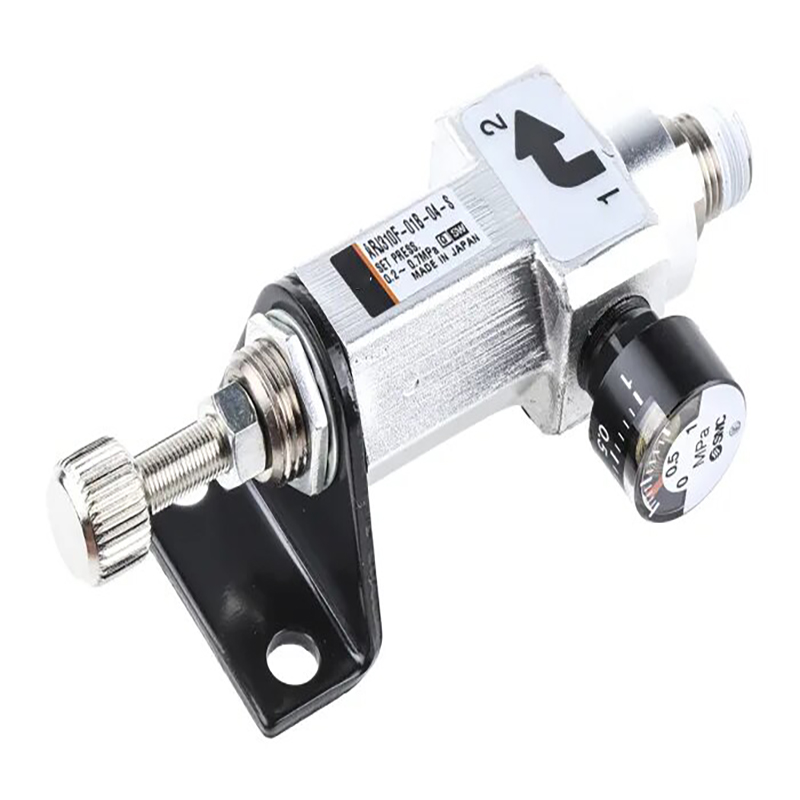

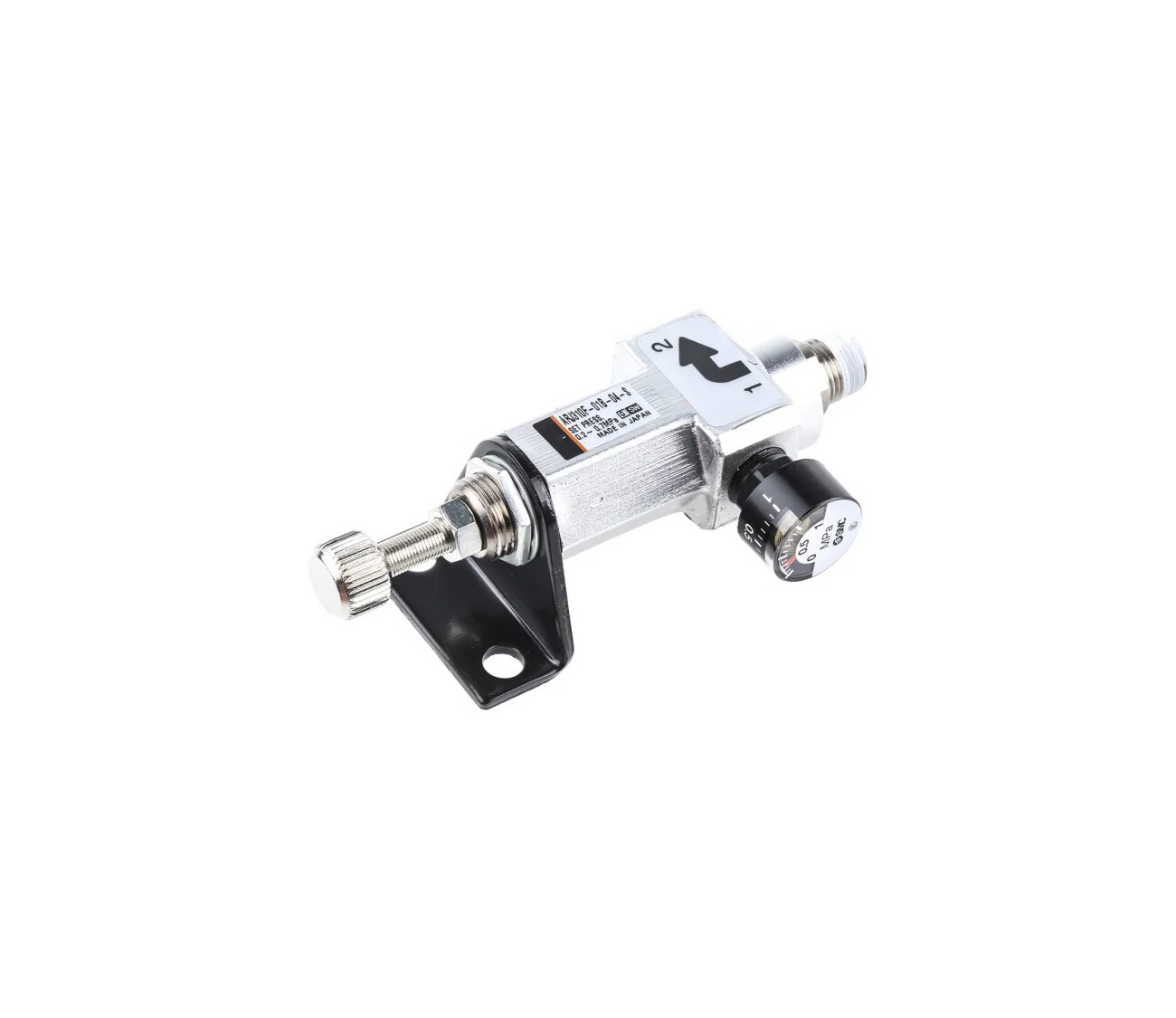

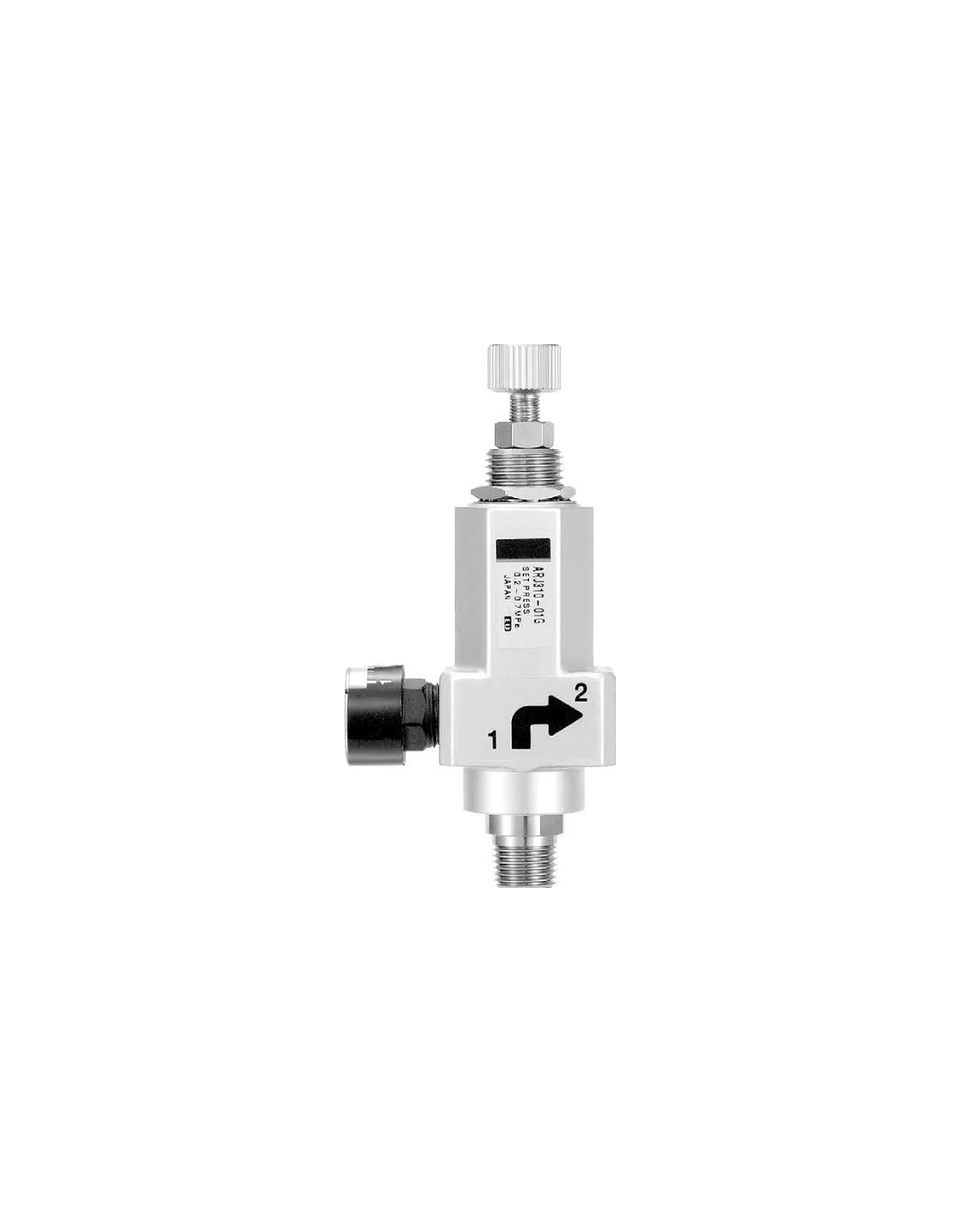

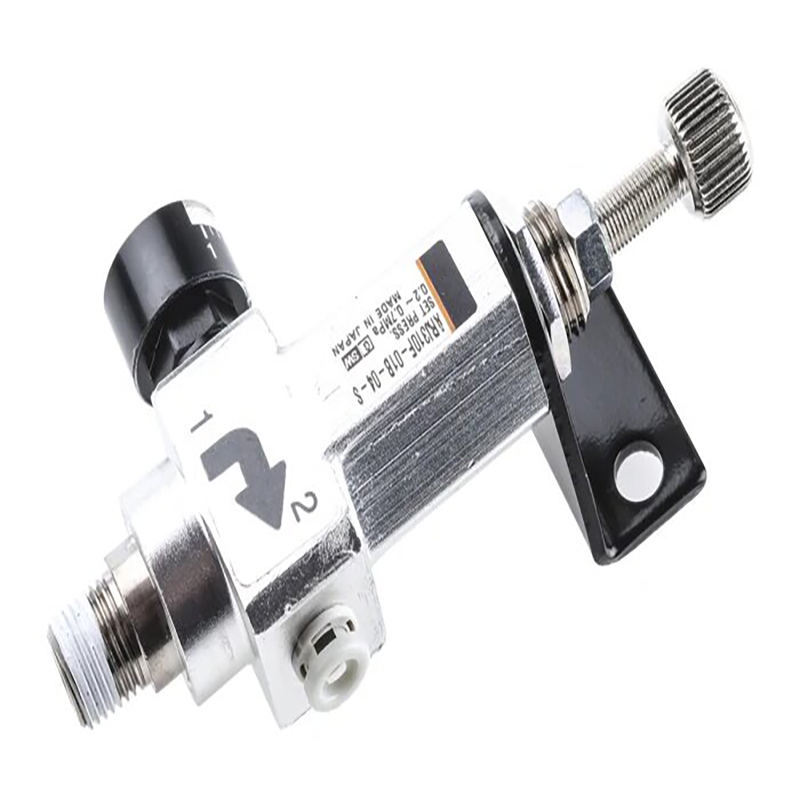

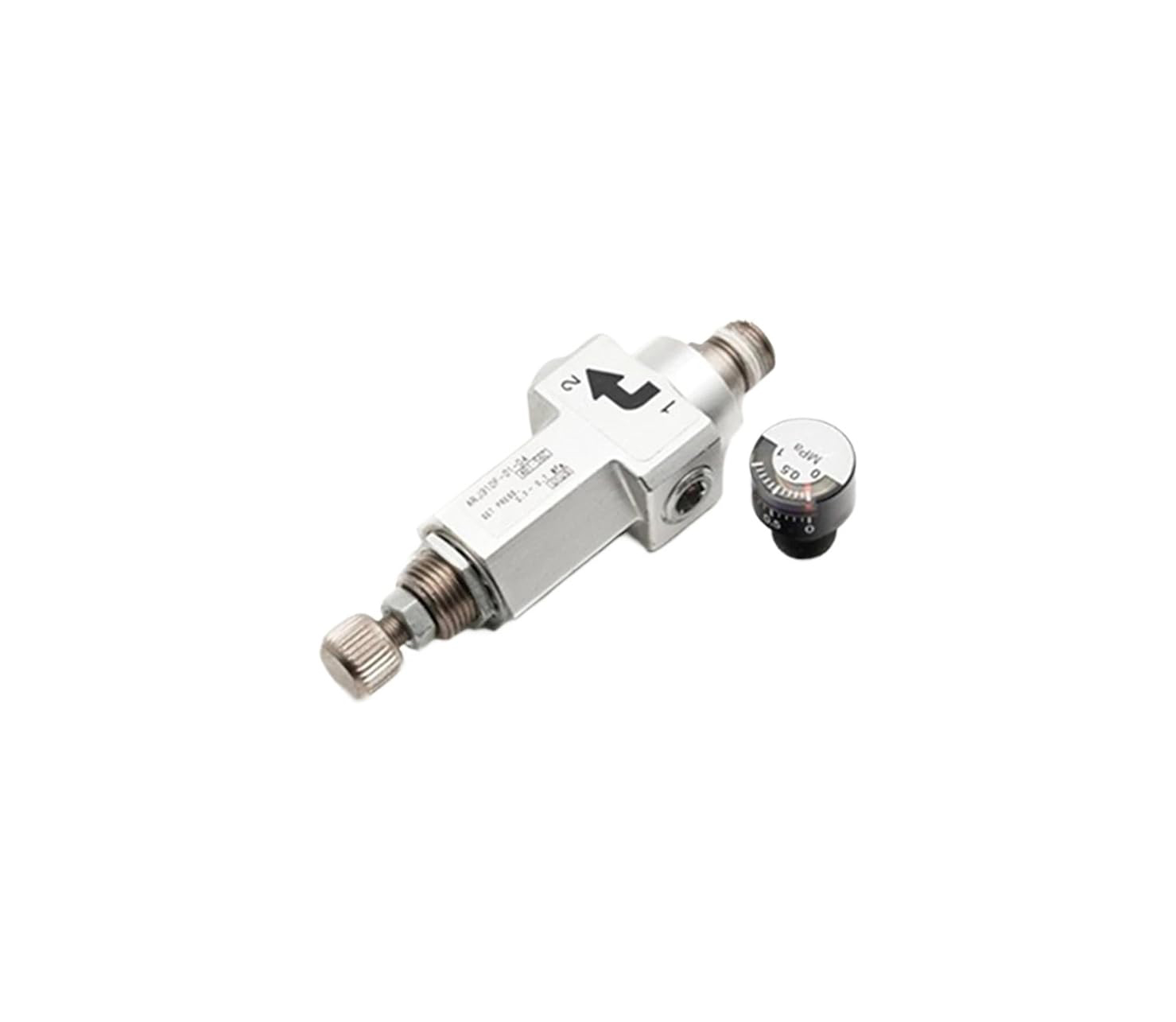

اے آر جے 310 سیریز چھوٹے پریشر ریگولیٹر (ریلیف ڈائریکٹ آپریٹڈ)

برانڈ:SOLH by Richge Technology (睿其格科技)

پروڈکٹ کا جائزہ

     SOLH ARJ310 سیریز تنگ تنصیب کی جگہوں اور کم بہاؤ ہائی پریسجن پریشر کنٹرول کے لیے براہ راست ایکٹنگ ریلیف الٹرا کمپیکٹ پریسجن پریشر ریگولیٹر ہے۔ اس کے مجموعی طول و عرض اور کارکردگی براہ راست آلات کی تبدیلی کے لیے SMC ARJ310 اصل ریگولیٹرز کے ساتھ مکمل طور پر قابل تبادلہ ہیں۔

ساخت اور بنیادی افعال

     ساخت: بلٹ میں ریلیف وینٹ کے ساتھ براہ راست اداکاری کرنے والی پسٹن کی قسم

     --دو پورٹ لے آؤٹ (ان / آؤٹ)؛ اضافی دباؤ اندرونی ریلیف چینل کے ذریعے خود بخود ختم ہو جاتا ہے۔

     --فنکشن: آؤٹ پٹ ویلیو کو پہلے سے سیٹ کرنے، دباؤ کے اتار چڑھاؤ کو دبانے اور زیادہ دباؤ سے تحفظ فراہم کرنے کے لیے انلیٹ ایئر پریشر کو مسلسل کم کریں

     ون ٹچ پش ان آؤٹ لیٹ اور لچکدار وائرنگ کے لیے دوہری اختیاری انلیٹ تھریڈز کے ساتھ مربوط ڈیزائن

تکنیکی وضاحتیں

     - ورکنگ میڈیم: صاف اور عام صنعتی کمپریسڈ ہوا

     --زیادہ سے زیادہ آپریٹنگ پریشر: 0.8 ایم پی اے

     --پروف پریشر: 1.2 ایم پی اے

     - سایڈست دباؤ کی حد

     --معیاری حد: 0.2–0.7 MPa

     --کم پریشر ورژن: 0.05–0.2 MPa

     محیطی اور درمیانہ درجہ حرارت: -5℃ ~ +60℃ (کوئی اندرونی منجمد نہیں)

     --نیٹ وزن: تقریبا 65 گرام

     جسم کی چوڑائی: 18.5 ملی میٹر، گھنے کئی گنا اسٹیکنگ کے لیے موزوں

     --پروٹیکشن گریڈ: IP65

پورٹ کنفیگریشن

انلیٹ پورٹ (دو سلیکٹ ایبل اسٹائلز)

     --M5×0.8 اندرونی تھریڈ

     --Rc1/8 بیرونی دھاگہ

آؤٹ لیٹ پورٹ

     مربوط پش ان کنیکٹر کے ساتھ Rc1/8 زنانہ تھریڈ، φ4/φ6 میٹرک نلیاں، 5/32" اور 1/4" امپیریل نلیاں کے ساتھ ہم آہنگ

گیج پورٹ

     Rc1/8 خاتون دھاگہ، G15 سیریز منی پریشر گیجز سے میل کھاتا ہے۔

ماڈل کوڈ کی تعریف (مثال: ARJ310F-01-04)

     --ARJ310: منی ریگولیٹر بیس سیریز

     --F: بلٹ ان پش ان فٹنگ سے لیس؛ مکمل تھریڈڈ ورژن کے لیے چھوڑ دیا گیا۔

     --01: Rc1/8 تھریڈ اسٹینڈرڈ

     --04: φ4 نلیاں کے لیے؛ 06 φ6 نلیاں کی نمائندگی کرتا ہے۔

     --N01: NPT1/8 تھریڈ آپشن

گرم فروخت ہونے والے ماڈلز

     --ARJ310-01: مکمل تھریڈڈ ورژن بغیر پش ان پورٹ کے

     --ARJ310F-01-04: φ4 نلی کے لیے مربوط پش ان

     --ARJ310F-01-06: φ6 نلی کے لیے مربوط پش ان

     --ARJ310F-N01-03: NPT1/8 تھریڈڈ انلیٹ

بنیادی مصنوعات کے فوائد

     -- انتہائی چھوٹا ہلکا پھلکا ڈیزائن: 65 گرام وزن اور 18.5 ملی میٹر تنگ باڈی انتہائی کمپیکٹ آلات کی ترتیب میں فٹ بیٹھتی ہے

     - متنوع پائپنگ لے آؤٹ کو اپنانے کے لیے ڈوئل ان لیٹ تھریڈ آپشنز (M5/Rc1/8)

     --فیکٹری سے بنایا ہوا پش ان آؤٹ لیٹ اضافی کنیکٹرز کو ختم کرتا ہے اور اسمبلی کا وقت کم کرتا ہے۔

     --بلٹ ان ریلیف میکانزم خود بخود مستحکم آؤٹ پٹ پریشر کے لیے زیادہ دباؤ جاری کرتا ہے۔

     - پینل نٹ اور بیرونی بریکٹ دوہری بڑھتے ہوئے طریقوں کی حمایت کرتا ہے۔

     --براہ راست کام کرنے والا ڈھانچہ کم آغاز کے دباؤ کو 0.05 MPa تک کم کرنے کے قابل بناتا ہے۔

عام درخواست کے منظرنامے۔

     منی ایئر سلنڈر، چھوٹے نیومیٹک گرپرز، درست ہوا سے چلنے والی نوزلز الیکٹرانکس اسمبلی، طبی آلات، سیمی کنڈکٹر پروڈکشن اور معائنہ کرنے والے آلات فلوئڈ ڈسپنسر، ایئر لیکیج ٹیسٹنگ آلات کومپیکٹ آٹومیشن مشینری، والو آئی لینڈز اور منی ایف آر ایل ایئر ٹریٹمنٹ یونٹس

ماڈل کا موازنہ: ARJ310 VS اے آر جے 210

ایک جملے کا خلاصہ

     ARJ310 ریلیف منی پریشر ریگولیٹر میں الٹرا کمپیکٹ باڈی، ڈوئل تھریڈ ان لیٹ، انٹیگریٹڈ پش ان کنیکٹر اور اعلی درستگی کی خصوصیات ہیں، جو کم بہاؤ کومپیکٹ نیومیٹک سسٹمز کے لیے بہترین پریشر کنٹرول حل کے طور پر کام کرتے ہیں۔
