AP100 سیریز کمپیکٹ پریشر ریلیف والو

برانڈ:SOLH by Richge Technology (睿其格科技)

مصنوعات کی پوزیشننگ

     AP100 سیریز چھوٹے نیومیٹک سرکٹس کے لیے براہ راست کام کرنے والا سپرنگ کمپیکٹ ریلیف والو ہے۔ جب دباؤ پہلے سے طے شدہ قدر سے زیادہ ہو جاتا ہے تو یہ سسٹم کے دباؤ کو مستحکم کرنے کے لیے خود بخود اضافی ہوا کو خارج کر دیتا ہے۔ چھوٹے سائز اور آسان پریشر ٹیوننگ کی خاصیت، یہ کمپیکٹ نیومیٹک آلات کے لیے اوور پریشر تحفظ اور اوپری حد کے دباؤ کو کنٹرول کرنے والے جزو کے طور پر کام کرتا ہے۔

ساخت اور کام کرنے کا اصول

     ڈھانچہ: پائلٹ کنٹرول کے بغیر براہ راست اداکاری کے موسم بہار کی واپسی کے ریلیف ڈیزائن

     --ورکنگ لاجک بند حالت: نظام کا دباؤ مقررہ قدر سے کم کھلی حالت: سسٹم کا دباؤ مقررہ قدر تک پہنچ جاتا ہے یا اس سے زیادہ ہوتا ہے، محیط میں ہوا خارج ہو جاتی ہے ری سیٹ حالت: جب دباؤ پہلے سے طے شدہ حد سے نیچے آجاتا ہے تو والو دوبارہ بند ہو جاتا ہے۔

     - ایڈجسٹمنٹ نوب، اسپرنگ اور اسپول پر مشتمل سادہ مکینیکل اسمبلی

     - یاد دہانی: JIS معیاری حفاظتی والو کے طور پر تصدیق شدہ نہیں، صرف پریشر ریگولیشن اور سرکٹ اوور پریشر کنٹرول کے لیے

بنیادی کلیدی خصوصیات

1. الٹرا کومپیکٹ ہلکا پھلکا سنگل یونٹ

     مجموعی طول و عرض 69×40mm، خالص وزن محض 0.12kg۔ آزاد سنگل باڈی ڈیزائن براہ راست تنصیب کو سپورٹ کرتا ہے، جو کہ تنگ اور سرایت شدہ آلات کے لے آؤٹ کے لیے بالکل موزوں ہے۔

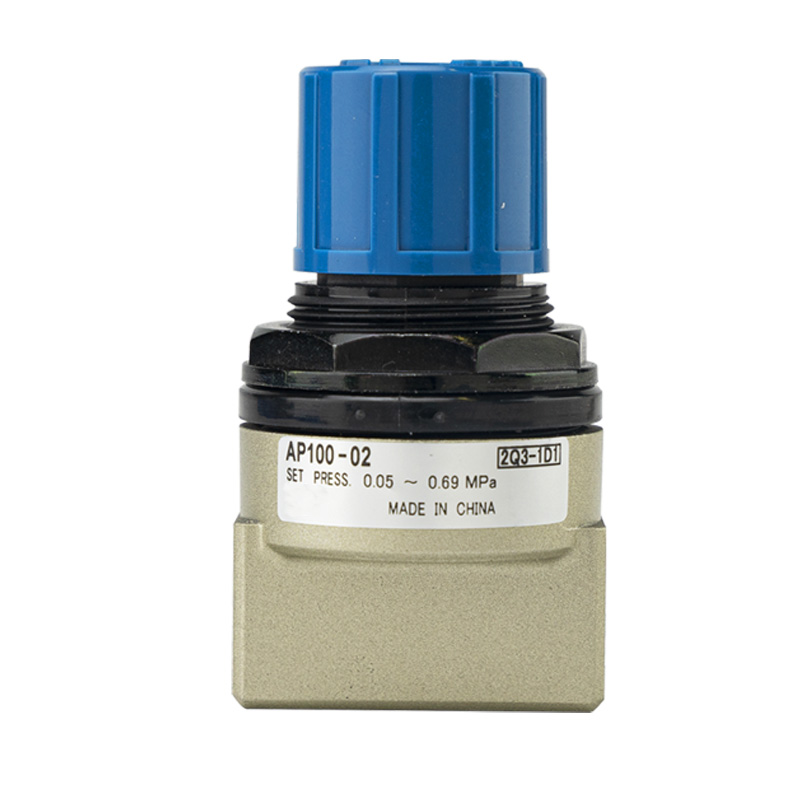

2. لاک ایبل ٹول فری ایڈجسٹمنٹ نوب

     بلیو ٹاپ نوب بغیر کسی اضافی ٹولز کے براہ راست پریشر سیٹنگ کا احساس کرتا ہے۔ مقفل ڈھانچہ مستحکم طویل مدتی آپریشن کے لیے کمپن یا غلط آپریشن کی وجہ سے غیر ارادی دباؤ کی تبدیلی کو روکتا ہے۔

3. دوہری ایڈجسٹ ایبل پریشر رینجز اور ہائی ریلیف فلو

     معیاری ماڈل ایڈجسٹ ایبل رینج: 0.05–0.69MPa کم پریشر X201 ورژن: 0.02–0.2MPa زیادہ سے زیادہ قابل اجازت ورکنگ پریشر 1.0MPa سے ہٹ جاتا ہے۔ بڑا اندرونی بہاؤ چینل تیزی سے دباؤ کی رہائی کو یقینی بناتا ہے۔

4. متنوع دھاگے کے اختیارات اور لچکدار بڑھتے ہوئے

     دستیاب پورٹ سائز: 1/8"(01)، 1/4"(02) حسب ضرورت تھریڈ معیارات: Rc، NPT، G تھریڈ انسٹالیشن کے دو طریقے: ڈائریکٹ تھریڈڈ ماؤنٹنگ یا بریکٹ فکسنگ کلیئر IN/OUT مارکنگ یک طرفہ ہوا کے بہاؤ کی تنصیب کو یقینی بناتی ہے۔

5. سنکنرن مزاحم اور مستحکم طویل سروس کی زندگی

     -5℃ سے +60℃ تک وسیع درجہ حرارت کی رواداری کے ساتھ ڈائی کاسٹ ایلومینیم الائے والو باڈی۔ خشک کمپریسڈ ہوا کے لئے ڈیزائن کیا گیا، چکنا فری آپریشن دیکھ بھال کی لاگت کو کم کرتا ہے۔

تکنیکی نردجیکرن ٹیبل

ماڈل کوڈ کی تعریف

مثال: AP100-02-B-N

     --AP100: پروڈکٹ بیس سیریز

     --01/02: متعلقہ پورٹ کا طول و عرض

     --B: بڑھتے ہوئے بریکٹ سے لیس؛ خالی = بریکٹ کے بغیر

     --N: NPT تھریڈ؛ خالی = معیاری آر سی تھریڈ؛ F = G تھریڈ

     - لاحقہ X201: کم پریشر ایڈجسٹمنٹ ورژن

عام درخواست کے منظرنامے۔

     سلنڈر بفر اور اینڈ پوزیشن پر اثر جھٹکا جذب ڈاون اسٹریم پریشر ریگولیٹرز کے لیے اوور پریشر تحفظ کومپیکٹ جیگس اور 3C کے لیے چھوٹے آٹومیشن کا سامان، الیکٹرانک اور طبی صنعتوں کے لیے بالائی دباؤ کی حد عام نیومیٹک ایئر سرکٹس کے لیے لاکنگ لیبارٹری ٹیسٹ اور تجرباتی پائپ لائنز جن کے لیے مستقل دباؤ کی اوپری حد کی ضرورت ہوتی ہے۔

ایک جملے کا خلاصہ

     AP100 آزاد کمپیکٹ ریلیف والو لاک ایبل نوب ایڈجسٹمنٹ، 0.05–0.69MPa ایڈجسٹ رینج اور ڈائریکٹ ماؤنٹنگ ڈھانچہ کو مربوط کرتا ہے، جو چھوٹے نیومیٹک سسٹمز کے اوپری پریشر کی حد کو کنٹرول کرنے کا بہترین حل ہے۔
