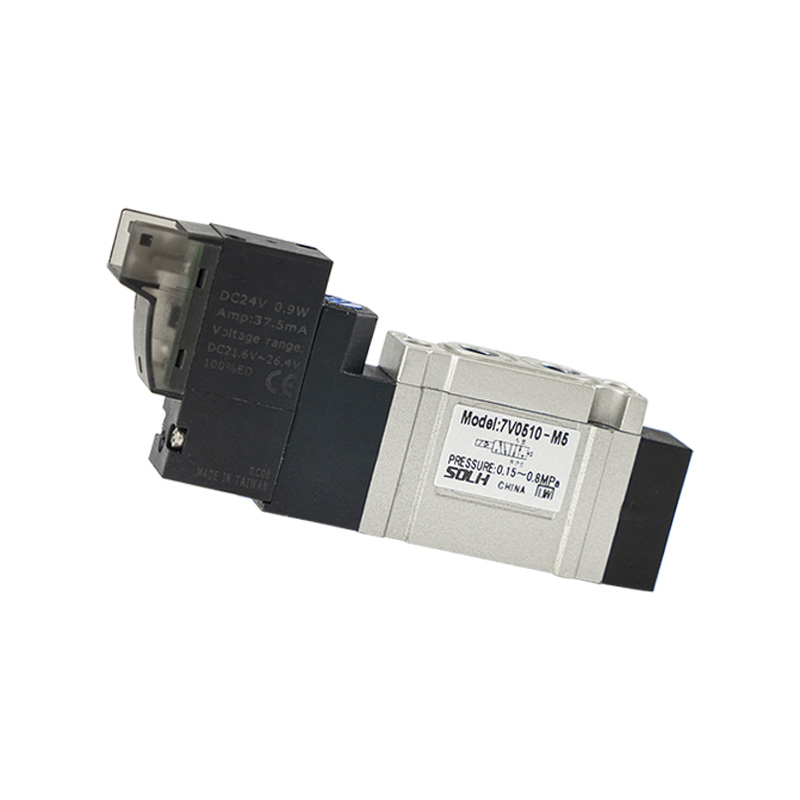

7V سیریز کومپیکٹ پائلٹ آپریٹڈ 5/2 اور 5/3 Solenoid والو

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH 7V سیریز ایک کمپیکٹ پائلٹ سے چلنے والا ڈائریکشنل سولینائڈ والو ہے جس میں 5/2-طریقہ اور 5/3-طرح کے افعال کا احاطہ کیا گیا ہے، خاص طور پر عام معیاری نیومیٹک سرکٹس کے لیے ڈیزائن کیا گیا ہے۔ آپٹمائزڈ فلو چینل کے ساتھ اندرونی سنٹرلائز ایگزاسٹ ڈھانچے کو اپناتے ہوئے، یہ قابل ذکر بڑی بہاؤ کی صلاحیت، تیز سوئچنگ رسپانس اور کم بجلی کی کھپت فراہم کرتا ہے۔ یہ اسٹینڈ استعمال کیا جا سکتا ہے یا متعدد سلنڈروں کے مرکزی کنٹرول کے لیے کئی گنا والو بینکوں میں جمع کیا جا سکتا ہے۔

بنیادی ڈھانچہ اور فنکشنل درجہ بندی

 1. پورٹ اور پوزیشن فنکشن کی تعریف:

   1.1 5/2 وے سولینائیڈ والو: 1 انلیٹ P، 2 ورکنگ پورٹس A/B، 2 ایگزاسٹ پورٹس R/S

     --10 لاحقہ: سنگل کوائل سنگل سولینائڈ اسپرنگ ریٹرن

     --20 لاحقہ: ڈبل کوائل ڈبل سولینائڈ لیچنگ قسم

   1.2 5/3 وے ڈبل کوائل سولینائیڈ والو (3 سینٹر کور فنکشنز)

     -- 30C سینٹر بند: کلیمپنگ ہولڈنگ کے لیے سلنڈر پریشر کو لاک کرنے کے لیے تمام بندرگاہوں کو وسط پوزیشن پر مکمل طور پر سیل کر دیا گیا

     -- 30E سینٹر ایگزاسٹ: A & B ایگزاسٹ R/S سے منسلک ہے تاکہ بقایا دباؤ کو محفوظ طریقے سے جاری کیا جا سکے۔

     --30P سینٹر پریشر سپلائی: P A اور B دونوں سے منسلک ہے، سلنڈر کے دونوں اطراف ہوا کا دباؤ برقرار رکھتے ہیں

  2. ڈرائیو اور ساختی خصوصیت

     -- ڈرائیو کی قسم: پائلٹ سے چلنے والا ڈیزائن، کم اسٹارٹ اپ پریشر، انتہائی تیز رسپانس اور بڑے بہاؤ کی پیداوار

     --اندرونی سنٹرلائزڈ ایگزاسٹ: پائلٹ ایئر مین ایگزاسٹ پورٹس R/S کے ذریعے یکساں طور پر ختم ہوتی ہے، بغیر کسی بکھرے ہوئے پائلٹ ایگزاسٹ کے صاف اور صاف پائپنگ

سیریز کا سائز اور بہاؤ پیرامیٹر ٹیبل

یونیورسل جنرل تکنیکی وضاحتیں

     -- آپریٹنگ پریشر کی حد: 0.15 ~ 0.8 MPa

     -- پروف ٹیسٹ پریشر: 1.2 ایم پی اے

    --آپریٹنگ درجہ حرارت: -20 ℃ ~ +70 ℃ (ہوا کی فراہمی میں کوئی آئسنگ نہیں)

     -- سوئچنگ رسپانس ٹائم: ≤50 ms

     -- زیادہ سے زیادہ آپریٹنگ فریکوئنسی: 5 ہرٹج

     - کوائل بجلی کی کھپت: DC = 0.7W؛ AC = 1.1VA

     -- معیاری وولٹیج کے اختیارات

        DC: 12V(F)، 24V(B)

        AC: 110V(C)، 220V(A)

     - تحفظ کا درجہ: IP40 دھول مزاحم

     - والو باڈی میٹریل: ڈائی کاسٹ ایلومینیم کھوٹ

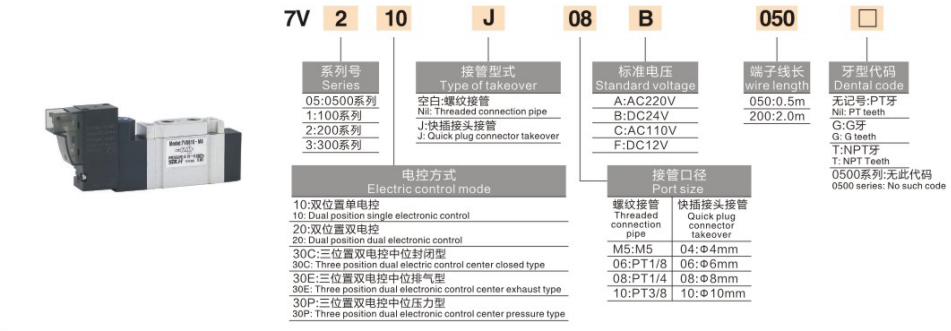

ماڈل نام کے اصول کو مکمل کریں۔

  1. مثالی ماڈل: 7V210J08B050

     --7V: پائلٹ سے چلنے والے 5/2 اور 5/3 کمپیکٹ سولینائیڈ والو کے لیے سیریز کوڈ

     -- 2: سائز کا کوڈ (2 = 7V200 سیریز، 1/4" پورٹ)

     --10/20/30C/30E/30P: سرکٹ فنکشن

        10=5/2 سنگل کنڈلی؛ 20=5/2 ڈبل کنڈلی؛ 30 سیریز = 5/3 تین پوزیشن

     J: پورٹ کنکشن فارم؛ J = پش ان فوری فٹنگ، خالی = معیاری تھریڈ پورٹ

     --08: پورٹ سائز کوڈ (08 = 1/4")

     --B: کوائل وولٹیج کوڈ (B=DC24V, A=AC220V)

     -- 050: کیبل کی لمبائی کا کوڈ (050 = 0.5 میٹر کیبل)

عام معیاری حوالہ ماڈل

  1. 5/2 دو پوزیشن سیریز

     - سنگل کوائل اسپرنگ ریٹرن: 7V110-06 (1/8، DC24V)

     --ڈبل کوائل لیچنگ: 7V220-08 (1/4، AC220V)

  2. 5/3 تھری پوزیشن سیریز

     -- مرکز بند پریشر ہولڈنگ: 7V130C-06

     -- سینٹر ایگزاسٹ پریشر ریلیز: 7V230E-08

     -- سینٹر ڈوئل پورٹ پریشرائزڈ: 7V330P-10

بنیادی مصنوعات کے فوائد

  1. اعلی بہاؤ کی کارکردگی میں اضافہ

     -- آپٹمائزڈ اندرونی اسٹریم لائن رنر ڈیزائن، روایتی 4V سیریز کے سولینائیڈ والوز کے مقابلے میں بہاؤ کی صلاحیت میں تقریباً 30 فیصد اضافہ ہوا، تیزی سے سلنڈر کی توسیع اور پیچھے ہٹنے کی رفتار کو محسوس کرتے ہوئے۔

  2. لچکدار ملٹی ڈائریکشن انسٹالیشن اور ڈوئل پورٹ کے اختیارات

     - افقی اور عمودی بڑھتے ہوئے کی حمایت کرتا ہے؛ دو کنکشن موڈز: معیاری تھریڈ پورٹ یا تیز نلیاں اسمبلی کے لیے فوری پش ان فٹنگ۔

  3. کئی گنا مربوط ماڈیولر ڈیزائن

     - ملٹی سٹیشن مینی فولڈ والو بیس کے ساتھ مطابقت رکھتا ہے، کابینہ کی تنصیب کی جگہ کو بچانے اور مین ایئر پائپنگ لے آؤٹ کو آسان بنانے کے لیے ایک سے زیادہ والوز ایک ساتھ رکھے ہوئے ہیں۔

  4. انتہائی کم طاقت کنڈلی

     --کم واٹج کوائل ڈیزائن گرمی کی پیداوار کو کم کرتا ہے، جو کم توانائی کی کھپت کے ساتھ طویل مدتی مسلسل توانائی بخش کام کرنے کے حالات کے لیے موزوں ہے۔

  5. الٹرا طویل سروس کی عمر

     -- صحت سے متعلق اندرونی سپول اور سگ ماہی کا ڈھانچہ، کم سے کم دیکھ بھال کے ساتھ لاکھوں سوئچنگ سائیکلوں تک مستحکم کارکردگی۔

ایک جملے کا خلاصہ

     SOLH 7V کمپیکٹ پائلٹ سے چلنے والا سولینائیڈ والو مکمل 5/2 سنگل/ڈبل کوائل اور 5/3 تھری سینٹر فنکشن ویریئنٹس کا احاطہ کرتا ہے جس میں M5~3/8" مکمل پورٹ سائز ہے، جس میں روایتی 4V سیریز کے مقابلے میں 30% زیادہ بہاؤ، کم بجلی کی کھپت اور مینفولڈ اسٹیک ایبل ڈیزائن کے طور پر خود کار طریقے سے کنٹرول کے لیے تمام معیاری سرکلر ڈائریکشنز کا احاطہ کیا گیا ہے۔
