50-VFE / 50-VPE سیریز کے پائلٹ سے چلنے والے دھماکہ پروف سولینائڈ والوز

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

 I. روڈکٹ کا جائزہ

     SOLH 50 سیریز ایک فلیم پروف پائلٹ سے چلنے والی دھماکہ پروف سولینائیڈ والو پروڈکٹ لائن ہے جو دو بنیادی ماڈلز میں تقسیم ہوتی ہے:

     --50-VFE: 5/2 طرفہ فلیم پروف سولینائیڈ والو

     --50-VPE: 3/2 طرفہ فلیم پروف سولینائڈ والو

     پوری سیریز Ex d Ⅱ BT4 فلیم پروف سرٹیفیکیشن، لازمی چائنا Ex-CCC دھماکہ پروف سرٹیفیکیشن اور بین الاقوامی TIIS دھماکہ پروف منظوری کے ساتھ، IPX6 واٹر پروف اور ڈسٹ پروف ریٹنگ کے ساتھ تصدیق شدہ ہے۔ یہ زون 1 اور زون 2 کے آتش گیر اور دھماکہ خیز گیس کے ماحول کے لیے موزوں ہے، بشمول کوٹنگ، لیتھیم بیٹری، کیمیکل، سیاہی، دھول کی پیکیجنگ اور تیل اور گیس کو سپورٹ کرنے والے آلات۔

     تمام کوائلز یکساں 3.5W بجلی کی کھپت، چکنا کرنے سے پاک ڈیزائن، اور تنصیب کی دو شکلوں کو سپورٹ کرتے ہیں: انفرادی تھریڈڈ ماؤنٹنگ اور ملٹی سٹیشن مینی فولڈ والو آئی لینڈ۔

دو ماڈلز کے درمیان بنیادی فرق

     --50-VFE: ڈبل ایکٹنگ سلنڈروں کی دو طرفہ ڈرائیو کے لیے

     --50-VPE: ویکیوم منفی دباؤ اور سنگل ایکٹنگ سلنڈر سرکٹس کے ساتھ ہم آہنگ

     دھماکہ پروف ہاؤسنگ اور کنڈلی دونوں ماڈلز کے درمیان مکمل طور پر قابل تبادلہ ہیں، جبکہ والو ایئر پیسیجز اور مینی فولڈ بیسز مکمل طور پر ناقابل تبادلہ ہیں۔

2. یونیورسل ایکسپلوژن پروف معیاری وضاحتیں (دونوں ماڈلز پر لاگو)

2.1: دھماکے کی حفاظت کے پیرامیٹرز

     --دھماکے کا نشان: Ex d Ⅱ BT4 Gb (زیادہ سے زیادہ سطح کا درجہ حرارت T4: 135℃)؛ اختیاری کم درجہ حرارت T5 / T6 ورژن

     --پروٹیکشن کلاس: IPX6، واٹر جیٹ سپلیش کے خلاف مزاحم، مرطوب اور گرد آلود ورکشاپ کے ماحول میں مستحکم

     --سرٹیفیکیشنز: چین لازمی سابق سی سی سی، جاپانی TIIS، IEC بین الاقوامی دھماکہ پروف معیار، RoHS ماحولیاتی تعمیل

     --خطرناک زونز: گیس دھماکہ زون 1، زون 2؛ ایتھیلین، پروپیلین، پینٹ سالوینٹس اور آتش گیر دھول کام کرنے والے ماحول کے ساتھ ہم آہنگ

     --وائرنگ کے اختیارات: بجلی کی چنگاری کے رساو کو روکنے کے لیے ٹی قسم کی دھاتی فلیم پروف کیبل گلینڈ، ایل ٹائپ فلیم پروف ساکٹ وائرنگ بکس

     کوائل وولٹیجز: DC24V/DC12V، AC220V/AC110V؛ مسلسل 3.5W کنڈلی پاور، دھماکے کی حفاظت کے لئے کم گرمی کی پیداوار

2.2 جنرل مکینیکل پیرامیٹرز

     --ورکنگ میڈیم: خشک صاف کمپریسڈ ہوا، غیر فعال گیس؛ ویکیوم آپریشن صرف 50-VPE کے لیے دستیاب ہے۔

     --لبریکیشن: چکنا فری، اے ایف سی آئل فری ایئر کمبی نیشن یونٹ کے ساتھ مماثل؛ AC/BC آئل مسٹ ٹرپل یونٹ ویکیوم سرکٹس کے لیے منع ہیں۔

     --دستی اوور رائڈ: پش ٹائپ مینوئل پن، پاور آف اسٹیٹس کے تحت سرکٹ ٹیسٹنگ کے لیے لاک ایبل / غیر لاک ایبل اختیاری

     - انسٹالیشن: والو کو کسی بھی زاویہ پر کشش ثقل کی حد کے بغیر لگایا جاسکتا ہے۔

     --زیادہ سے زیادہ سوئچنگ فریکوئنسی: 1Hz سائیکل؛ رسپانس ٹائم ≤45ms (0.5MPa معیاری ہوا کی فراہمی کے تحت ٹیسٹ کیا گیا)

     --آپریٹنگ درجہ حرارت: T4 ورژن: -10℃ ~ +50℃; T6 کم درجہ حرارت ورژن: -10 ℃ ~ +40 ℃ (اندرونی آئسنگ کی اجازت نہیں ہے)

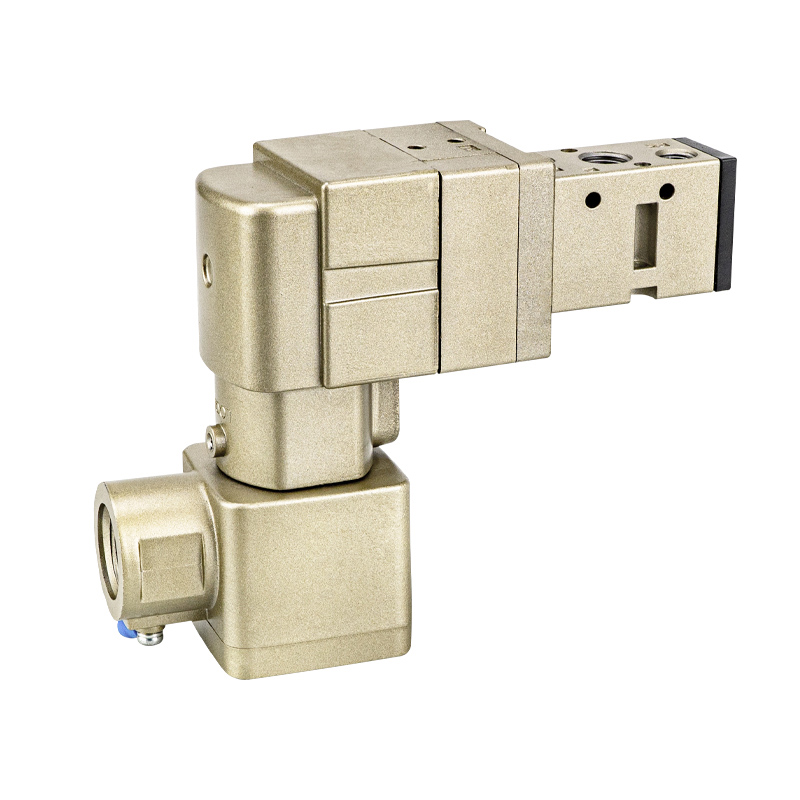

3.  50-VFE سیریز 5-پورٹ ایکسپلوژن پروف سولینائڈ والو (50-VFE3000 / 5000 سیریز)

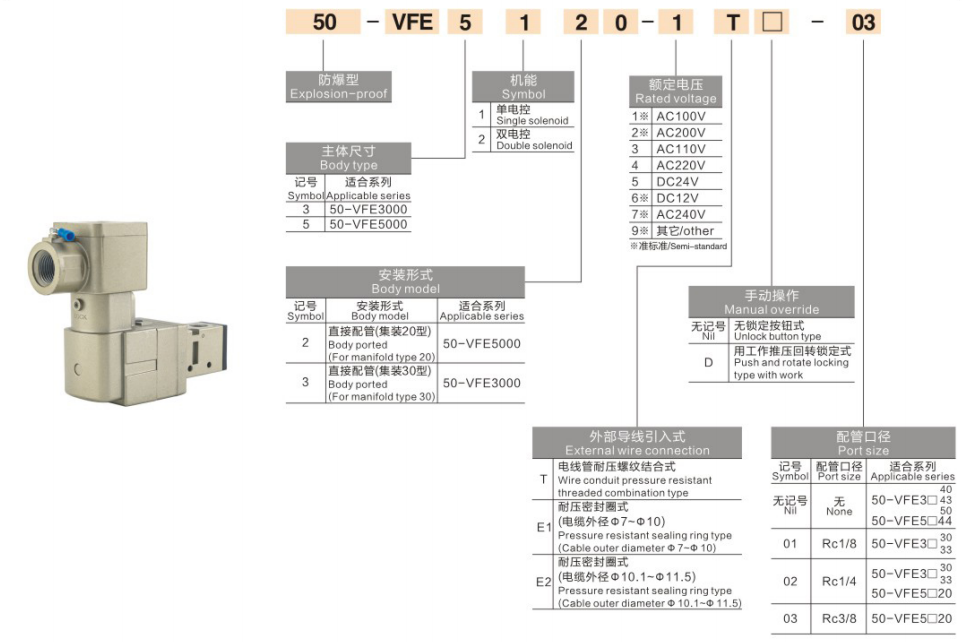

3.1 ماڈل کوڈ کی تعریف (مثال: 50-VFE51201T)

     --50: فلیم پروف سیریز کوڈ

     --VFE: 5/2 طرفہ لچکدار مہر پائلٹ سپول والو

     --5: 5000 ہائی فلو تفصیلات

     --1: سنگل solenoid موسم بہار کی واپسی

     --2: تھریڈڈ ڈائریکٹ ماؤنٹنگ

     --0: معیاری ترتیب

     --1: G1/4 پورٹ تھریڈ

     --T: دھاتی فلیم پروف کیبل غدود

ماڈل ذیلی وضاحتیں

     --50-VFE3000:کومپیکٹ کم بہاؤ، موثر سیکشنل ایریا 18mm²، Cv=1.0، G1/8 پورٹ

     --50-VFE5000:مین اسٹریم معیاری بہاؤ، موثر سیکشنل ایریا 45mm²، Cv=2.5، G1/4 مین اسٹریم پورٹ

3.2 ساخت اور ایئر سرکٹ منطق (5/2 راستہ)

    --پورٹ کی تعریف:P سپلائی انلیٹ، A آؤٹ پٹ، B آؤٹ پٹ، R1/R2 دو آزاد ایگزاسٹ پورٹس؛ مین والو + پائلٹ والو سنٹرلائزڈ ایگزاسٹ، وائرنگ لے آؤٹ کو آسان بنانے کے لیے علیحدہ پائلٹ ایگزاسٹ پائپنگ کی ضرورت نہیں ہے

     --سپول کی ساخت:پائلٹ سپول لچکدار مہر؛ سپول کو چلانے کے لیے کم از کم 0.15MPa پریشر ڈیفرینشل درکار ہے، ویکیوم منفی دباؤ میں شفٹ نہیں ہو سکتا

فنکشنل موڈز

    --گاناle solenoid (لاحقہ 1):متحرک → P→A، B→R2؛ پاور آف اسپرنگ ری سیٹ → P→B، A→R1، یک طرفہ سلنڈر ری سیٹ

    --ڈبل سولینائڈ (لاحقہ 2):لیچنگ میموری فنکشن، پاور کٹ کے بعد والو کی پوزیشن کو برقرار رکھتا ہے، طویل عرصے تک دباؤ رکھنے والے کلیمپنگ اسٹیشنوں کے لیے مثالی

3.3 مماثل تنصیب کے لوازمات

     --تھریڈڈ ماؤنٹنگ:ڈائریکٹ G1/8، G1/4 تھریڈڈ کنکشن، KQ2 پش ان فٹنگز اور PU/PA نیومیٹک نلیاں کے ساتھ ہم آہنگ

     --مینی فولڈ والو جزیرہ:وقف 5-پورٹ مینی فولڈ بیس 50-VV5FE3 (3000 سیریز کے لیے) / 50-VV5FE5 (5000 سیریز کے لیے)، 10 اسٹیشنوں تک سنٹرلائزڈ ایئر سپلائی کو سپورٹ کرتا ہے۔ مینفولڈ ایئر چینلز صرف VFE والوز پر فٹ ہوتے ہیں، VPE 3-پورٹ والوز کے ساتھ مخلوط اسمبلی ممنوع ہے

3.4 عام ایپلی کیشنز (صرف ڈبل ایکٹنگ سلنڈر سرکٹس کے لیے)

     --ڈبل ایکٹنگ ٹرانسفر، سٹاپ، سٹیمپنگ کلیمپنگ سلنڈر دھماکہ پروف پروڈکشن لائنوں پر

     کیمیکل پائپ لائنوں کے لیے نامور نیومیٹک بال والو / بٹر فلائی والو ایکچیویٹر سوئچنگ کنٹرول

     کوٹنگ اور لتیم بیٹری ڈسٹ ورکشاپس کے لیے مرکزی والو جزیرہ آٹومیشن

     --تمام دھماکہ پروف نیومیٹک سسٹم جن میں دو طرفہ سلنڈر کی توسیع اور پیچھے ہٹنے کی ضرورت ہوتی ہے

3.5 حد بندی کا نوٹ

     ویکیوم سرکٹس سختی سے منع ہیں۔ منفی دباؤ کے تحت کافی دباؤ کے فرق کے بغیر، سپول شفٹ نہیں ہو سکتا، جس کی وجہ سے سکشن کپ ضائع ہو جاتا ہے اور سلنڈر کی خرابی ہوتی ہے۔ معیاری 0.2~0.9MPa مثبت ہوا کی فراہمی کے ساتھ صرف ہم آہنگ۔

4. 50-VPE سیریز 3-پورٹ ایکسپلوژن پروف سولینائڈ والو (50-VPE500 / 700 سیریز)

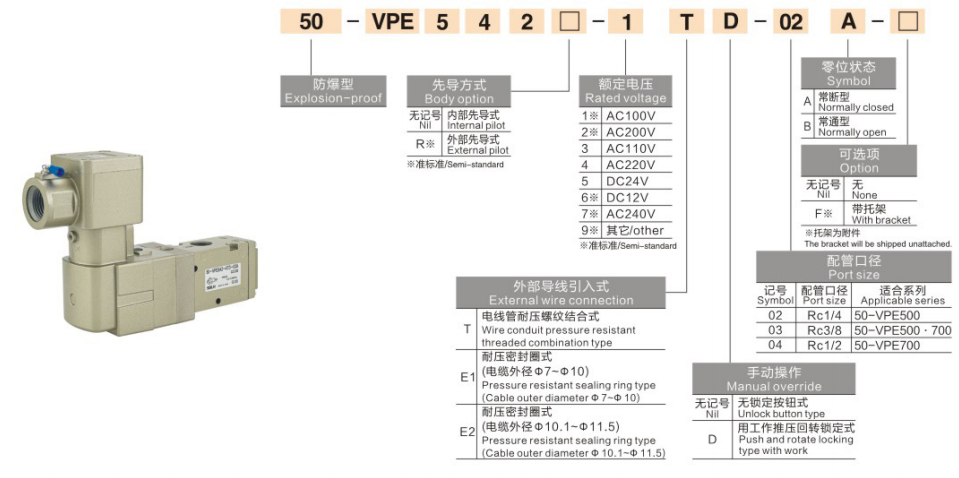

4.1 ماڈل کوڈ کی تعریف (مثال: 50-VPE54201T)

     --50: فلیم پروف سیریز کوڈ

     --VPE: 3/2 طرفہ لچکدار مہر پائلٹ پاپیٹ والو

     --542: VP500 تفصیلات، تھریڈڈ عام طور پر بند NC

     --0: معیاری ترتیب

     --1: G1/4 پورٹ تھریڈ

     --T: دھاتی فلیم پروف کیبل غدود

ماڈل ذیلی وضاحتیں

     --50-VPE500: معیاری بہاؤ، مؤثر سیکشنل ایریا 41.4mm²، Cv=2.3، روایتی ویکیوم ہینڈلنگ کے لیے

     --50-VPE700: تیز بہاؤ، موثر سیکشنل ایریا 72mm²، Cv=4.0، بڑی شیٹ اور ملٹی ہول کارٹن ویکیوم ٹرانسپورٹ کے لیے

4.2 ساخت اور ایئر سرکٹ لاجک (3/2 عام طور پر بند NC، NO کنورٹیبل)

     --پورٹ کی تعریف: پی سپلائی انلیٹ، ایک آؤٹ پٹ، R سنگل ایگزاسٹ؛ آزاد پائلٹ ایگزاسٹ پورٹ پیئ۔ ہائی ڈسٹ دھماکہ پروف زونز میں، بیرونی پائپنگ ایگزاسٹ گیس کو محفوظ علاقوں تک لے جا سکتی ہے۔

     --اسپول کا ڈھانچہ: پائلٹ ہارڈ سیل پاپیٹ ٹائپ، صفر ڈیفرینشل پریشر اسٹارٹ اپ، مکمل ویکیوم کے تحت -101.2kPa تک مستحکم آپریشن، ویکیوم سرکٹس کے لیے وقف فلیم پروف والو

این سی ورکنگ لاجک (کوئی فنکشن سوئچ ایبل نہیں)

     --مطلوبہ: P ایئر سپلائی کے لیے A سے منسلک، R بند؛ ویکیوم جنریٹر منفی دباؤ پیدا کرتا ہے، سنگل ایکٹنگ سلنڈر پھیلتا ہے۔

     --بجلی بند: P کاٹ دیا گیا، دباؤ سے نجات کے لیے A خود بخود R سے جڑا ہوا ہے۔ سکشن کپ انسٹنٹ ویکیوم بریک، سنگل ایکٹنگ سلنڈر اسپرنگ خود بخود پیچھے ہٹ جاتا ہے۔ آپریشنل سیفٹی کو بہتر بنانے کے لیے جب دھماکہ پروف آلات بند ہو جاتے ہیں تو ورک پیسز جاری کیے جاتے ہیں۔

4.3 مماثل تنصیب کے لوازمات

     - ڈائریکٹ تھریڈڈ ماؤنٹنگ: M5، G1/8، G1/4 تھریڈ پورٹس، ویکیوم جنریٹرز کے اوپر براہ راست نصب

     - ڈیڈیکیٹڈ ویکیوم مینیفولڈ جزیرہ: 3-پورٹ خصوصی بیس 50-VV3PE آزاد ایئر چینلز کے ساتھ، 5-پورٹ VFE والوز کے ساتھ اسمبل نہیں کیا جا سکتا

4.4 بنیادی فوائد (ویکیوم ایکسپلوزن پروف سرکٹس کے لیے صرف کمپلینٹ فلیم پروف والو)

     --زیرو ڈیفرینشل پریشر اسٹارٹ اپ، ویکیوم منفی پریشر اور معیاری مثبت پریشر کام کرنے والے حالات دونوں کے ساتھ مطابقت رکھتا ہے۔

     -بجلی کے نقصان پر خودکار دباؤ سے نجات؛ ورک پیس اس وقت چھوڑے جاتے ہیں جب دھماکہ پروف آلات بند ہو جاتے ہیں تاکہ چوٹ لگنے یا گرنے کے خطرات سے بچا جا سکے۔

     --انتہائی کم رساو پاپیٹ سیل، طویل مدتی ویکیوم جذب کے دوران کوئی سکشن کشندگی نہیں

4.5 عام ایپلی کیشنز

     --دھماکا پروف ویکیوم ہینڈلنگ: ZU/ZB ویکیوم جنریٹر + ZPT بفر سکشن کپ لتیم بیٹری، کوٹنگ اور فوڈ ایکسپلوشن پروف میٹریل پک اپ کے لیے

     لفٹنگ، کلیمپنگ اور انجیکشن سادہ ٹولنگ کے لیے سنگل ایکٹنگ اسپرنگ ریٹرن سلنڈر

     - آتش گیر اور دھماکہ خیز ورکشاپس میں فلم، کارٹن اور شیشے کی چادروں کی منفی دباؤ جذب کی منتقلی

     --برانچ ایئر سپلائی کٹ آف اور مینٹیننس پریشر ریلیف سرکٹس دھماکہ پروف آلات کے لیے

5. موازنہ کی میز: 50-VFE VS 50-VPE

6. معیاری دھماکہ پروف مکمل نیومیٹک سرکٹ میچنگ

     --سرکٹ1: دھماکہ پروف ویکیوم ہینڈلنگ (50-VPE54201T):  تیل سے پاک دھماکہ پروف ہوا کا مجموعہ AFC2000 → 50-VPE54201T → PU6 نلیاں → ZU سیدھے ویکیوم جنریٹر + ZPT بفر سکشن کپ

    --سرکٹ 2: دھماکہ پروف ڈبل سلنڈر کی منتقلی (50-VFE51201T):  دھماکہ پروف ایئر ٹرپل یونٹ AC2000 → 50-VFE51201T 5-پورٹ والو جزیرہ → PU8 نلیاں → SC/SDA ڈبل ایکٹنگ دھماکہ پروف سلنڈر

    --سرکٹ 3: دھماکہ پروف سنگل ایکٹنگ کلیمپنگ جگ:  دھماکہ پروف پریشر ریگولیٹر AR → 50-VPE500 → PU4 مائکرو نلیاں → MAL منی سنگل ایکٹنگ سلنڈر

7. انتخاب اور دھماکہ پروف سیفٹی آپریشن کی تفصیلات

    --ویکیوم سرکٹس کو صرف 50-VPE اپنانا چاہیے:  50-VFE کا سپول ڈھانچہ دباؤ کے فرق کے بغیر نہیں بدل سکتا۔ ویکیوم سرکٹس کے لیے اس کا استعمال مکمل ناکامی اور ورک پیس کے گرنے سے حفاظتی خطرات کا باعث بنتا ہے۔ ویکیوم سسٹمز کے لیے آئل مسٹ جنریٹرز کے ساتھ AC/BC ٹرپل یونٹس سختی سے ممنوع ہیں، کیونکہ تیل کی آلودگی VPE پاپیٹ کو بلاک کر دے گی اور رساو کا سبب بنے گی۔

    --ڈبل ایکٹنگ سلنڈروں کو 50-VFE 5-پورٹ والو کو اپنانا چاہیے:  3-پورٹ VPE صرف سنگل ایئر آؤٹ پٹ فراہم کرتا ہے اور سلنڈر کی توسیع اور دو طرفہ حرکت کو واپس لینے کا احساس نہیں کر سکتا۔ یہ 5-پورٹ والوز کی جگہ نہیں لے سکتا۔

     --کئی گنا اڈوں کی مخلوط اسمبلی ممنوع ہے:  5-پورٹ VFE بیس اور 3-پورٹ VPE بیس میں آزاد ایئر چینل کھلتا ہے۔ کراس انسٹالیشن مکمل سرکٹ ایئر لیکیج اور سامان کی خرابی کا سبب بنے گی۔

    --ایم اےلازمی دھماکہ پروف وائرنگ کے قوانین:  اصل فیکٹری ٹی قسم کے دھاتی فلیم پروف کیبل کے غدود کو مضبوطی سے بند کیبلز کے ساتھ استعمال کیا جانا چاہیے۔ وائرنگ خانوں کے اندر کوئی بے نقاب دھاتی رابطے نہیں ہیں۔ عام پلاسٹک ساکٹ کے ساتھ غیر مجاز تبدیلی منع ہے. اگر پائلٹ PE ایگزاسٹ پورٹ کو بیرونی نکاسی کی ضرورت ہو تو، پائپنگ کو ایگزاسٹ گیس کو مخصوص دھماکہ پروف محفوظ زون میں لے جانا چاہیے تاکہ آتش گیر گیس کے جمع ہونے سے بچا جا سکے۔

    --ایئر سپلائی فرنٹ اینڈ فلٹریشن کی ضرورت:  AF/AFC ایئر فلٹر (5μm درستگی) کو دھماکہ پروف والوز کے اوپر کی طرف نصب کیا جانا چاہئے۔ والو کے جسم میں داخل ہونے والی دھول اور پانی کے بخارات سپول جامنگ کا سبب بنیں گے، جو دھماکہ پروف کام کے حالات میں دہن اور دھماکے کے خطرات کو متحرک کر سکتے ہیں۔

     --بحالی اور بحالی کے ضوابط:  دیکھ بھال کے لیے جدا کرنے سے پہلے اپ اسٹریم HSV مینوئل گلوب والو اور ایگزاسٹ بقایا پائپ لائن پریشر کو بند کر دیں۔ براہ راست یا دباؤ والے اسٹیٹس کے تحت دھماکہ پروف مکانات کو جدا کرنا منع ہے؛ تباہ شدہ فلیم پروف میٹنگ کی سطحیں تمام دھماکہ پروف سرٹیفیکیشن کو کالعدم کر دے گی۔

8. صنعتی درخواست کے میدان

     لیتھیم بیٹری ایکسپلوژن پروف کوٹنگ اور اسمبلی لائنز، پینٹ اسپرے آٹومیشن، کیمیکل پائپ لائن والو آٹومیٹک کنٹرول، انک پرنٹنگ ڈسٹ ورکشاپس، فوڈ ایکسپوزن پروف پیکیجنگ پروڈکشن لائنز، آئل اینڈ گیس سپورٹنگ نیومیٹک ایکچویٹرز، فارماسیوٹیکل کلین ایکسپلوشن پروف آلات، ایکسپلوشن پروف میٹریل مینیپلیٹرز۔

ایک جملے کا خلاصہ

     SOLH 50 سیریز کے فلیم پروف پائلٹ سولینائیڈ والوز ڈبل ایکٹنگ سلنڈرز کے لیے 50-VFE 5-پورٹ سپول قسم میں تقسیم ہوتے ہیں اور ویکیوم اور سنگل ایکٹنگ سلنڈرز کے لیے 50-VPE 3-پورٹ پاپیٹ قسم، مصدقہ Ex d II BT4/CCC/TIIS، IPX6 کے ساتھ سیف ایکٹنگ سرور کے ساتھ۔ تمام زون 1 اور زون 2 آتش گیر دھماکہ خیز صنعتی پیداوار لائنوں کے حل۔
