برانڈ: SOLH از رچج ٹیکنالوجی
SOLH 4V سیریز سب سے عالمگیر ہے۔پائلٹ سے چلنے والا نیومیٹک دشاتمک کنٹرول والو صنعتی آٹومیشن کے لیے، کورنگ5/2 راستہ (5-پورٹ 2-پوزیشن) اور5/3 راستہ (5-پورٹ 3-پوزیشن) کنفیگریشنز خاص طور پر دوربین کی نقل و حرکت، انٹرمیڈیٹ سٹاپ اور ڈبل ایکٹنگ سلنڈروں کے پریشر ہولڈنگ کنٹرول کے لیے ڈیزائن کیا گیا ہے، اس میں سپول قسم کا ڈھانچہ اور اندرونی پائلٹ ڈرائیو شامل ہے۔ ایک معیاری الیکٹرانک نیومیٹک کنٹرول جزو کے طور پر، یہ بڑے پیمانے پر خودکار مشینری، پیکیجنگ آلات، پروسیسنگ جیگس اور نیومیٹک ٹرانسمیشن سسٹم میں مستحکم کارکردگی اور ورسٹائل افعال کے ساتھ اپنایا جاتا ہے۔
1.1 فائیو پورٹ معیاری انٹرفیس کی تعریف
• پی پورٹ: مین ایئر انلیٹ، ایئر سپلائی سورس سے منسلک ہے۔
• A/B ورکنگ پورٹس: آؤٹ پٹ پورٹس، توسیع اور واپسی کو کنٹرول کرنے کے لیے ڈبل ایکٹنگ سلنڈر کے دو چیمبروں سے منسلک
• R/S ایگزاسٹ پورٹس: پریشر ریلیف ایگزاسٹ پورٹس، عام طور پر شور کو کم کرنے اور ہموار وینٹیلیشن کے لیے مفلر سے لیس ہوتے ہیں
1.2 بنیادی ساختی خصوصیات
• والو کور کی ساخت: اعلی صحت سے متعلق سلائیڈ کالم سپول ڈیزائن، کم رگڑ اور حساس سوئچنگ
• ڈرائیو موڈ: اندرونی پائلٹ ڈرائیو، کم بجلی کی کھپت اور مستحکم ریورسنگ کارکردگی
• قابل اطلاق آبجیکٹ: ڈبل ایکٹنگ نیومیٹک سلنڈروں کے لیے مکمل رینج کا ملاپ
5/2 وے کا ڈھانچہ 4V سیریز کا مرکزی دھارے کا بنیادی ماڈل ہے، جسے سنگل الیکٹرک کنٹرول اور ڈبل الیکٹرک کنٹرول کی اقسام میں تقسیم کیا گیا ہے، مختلف نیومیٹک منطق اور حفاظتی کنٹرول کے تقاضوں کے مطابق۔

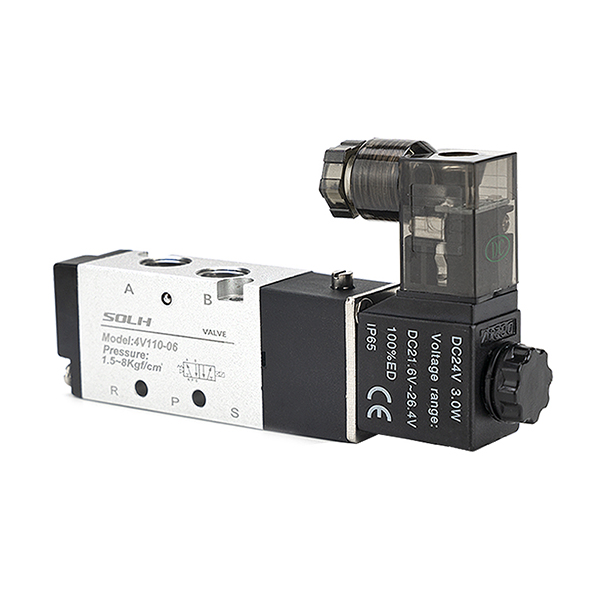

2.1 سنگل الیکٹرک کنٹرول (4V110/210/310/410)
• کام کرنے کا اصول: ایک برقی مقناطیسی کنڈلی سے لیس اور اسپرنگ کو ری سیٹ کریں۔ پاور آن ہونے پر والو ریورس ہو جاتا ہے اور پاور آف ہونے پر سپرنگ فورس کے ذریعے خود بخود ری سیٹ ہو جاتا ہے۔
• بنیادی خصوصیات: ناکامی سے محفوظ کارکردگی، سادہ ساخت اور سرمایہ کاری کے ساتھ پاور آف ری سیٹ ڈیزائن۔
• عام ایپلی کیشنز: عام سلنڈر ری سیپروکیٹنگ موشن، ایمرجنسی اسٹاپ ری سیٹ میکانزم، سادہ کلیمپنگ اور پوزیشننگ کا سامان۔

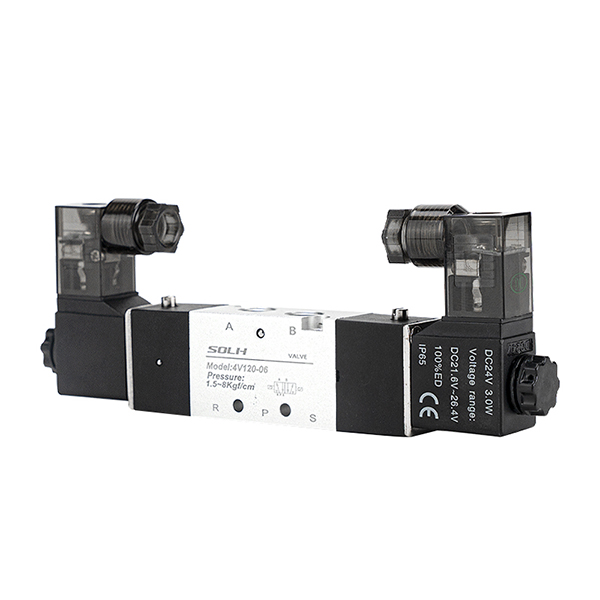

• کام کرنے کا اصول: ری سیٹ اسپرنگ کے بغیر متبادل کنٹرول کے لیے دوہری کنڈلی۔ بجلی بند ہونے کے بعد والو اپنی موجودہ پوزیشن کو برقرار رکھتا ہے۔میموری برقرار رکھنے کی تقریب.
• بنیادی خصوصیات: اعلی پوزیشننگ کی درستگی، توانائی کی بچت (صرف ریورسنگ کے دوران بجلی کی کھپت)، مستحکم پاور آف پوزیشن ہولڈنگ۔
• عام ایپلی کیشنز: عین مطابق سٹیشن پوزیشننگ، انٹرمیڈیٹ اسٹروک سٹاپ، طویل مدتی پریشر ہولڈنگ اور فکسڈ پوزیشن لاکنگ منظرنامے۔
5/3 وے تھری پوزیشن کا ڈھانچہ دو پوزیشن ریورسنگ کی بنیاد پر ایک انٹرمیڈیٹ نیوٹرل سٹیٹ کا اضافہ کرتا ہے، جو کہ نیومیٹک کنٹرول کے جدید تقاضوں کو پورا کرنے کے لیے تین بنیادی انٹرمیڈیٹ فنکشنز کو سمجھتا ہے (قابل اطلاق ماڈلز: 4V130/230/330/430)۔
3.1 بند مرکز (C قسم)
فنکشن: تمام بندرگاہیں انٹرمیڈیٹ پوزیشن پر مکمل طور پر بند ہیں۔ سلنڈر لاکنگ اور پریشر ہولڈنگ کا احساس کرتا ہے، سسپنشن سٹاپ اور گرنے کے خلاف تحفظ کو سپورٹ کرتا ہے۔
منظر نامہ: جگ لاکنگ، عمودی سلنڈر اینٹی ڈراپ، انٹرمیڈیٹ پوزیشن فکسڈ اسٹاپ۔
3.2 ایگزاسٹ سینٹر (E قسم)
فنکشن: A/B ورکنگ پورٹس انٹرمیڈیٹ پوزیشن پر ایگزاسٹ پورٹس کے ساتھ بات چیت کرتی ہیں۔ نظام دباؤ جاری کرتا ہے اور سلنڈر آزادانہ طور پر تیرتا ہے۔
منظر نامہ: سامان کی حفاظت کے دباؤ سے نجات، دستی ڈریگنگ اور ڈیبگنگ، مکینیکل ری سیٹ تحفظ۔
3.3 پریشر سینٹر (P قسم)
فنکشن: P ایئر انلیٹ انٹرمیڈیٹ پوزیشن پر دونوں A/B پورٹس کے ساتھ بات چیت کرتا ہے، ڈبل ایکٹنگ سلنڈر کو سنگل ایکٹنگ آؤٹ پٹ میں تبدیل کرتا ہے۔
منظر نامہ: ہم وقت ساز کلیمپنگ، دو طرفہ دباؤ کو برقرار رکھنے، خصوصی قوت توازن کنٹرول۔

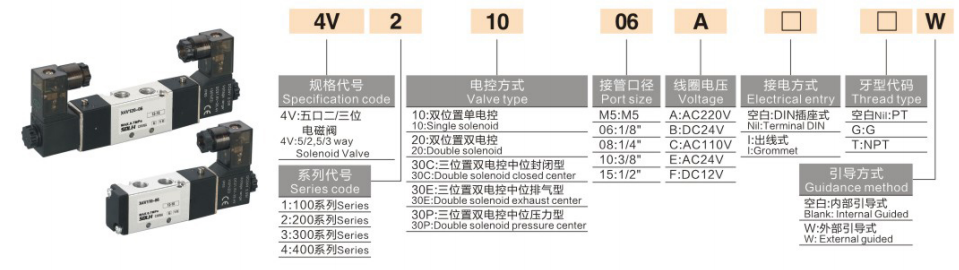

1. کوڈنگ لاجک: 4V [سائز کوڈ] [کنٹرول/مڈل فنکشن کوڈ] - [پورٹ سائز]
|
کوڈ سیگمنٹ |
تفصیلی تعریف |
|
سائز کا کوڈ |
1=110 (M5/G1/8")؛ 2=210 (G1/4")؛ 3=310 (G3/8")؛ 4=410 (G1/2") |
|
کنٹرول / مڈل کوڈ |
1=سنگل الیکٹرک کنٹرول (5/2 راستہ)؛ 2 = ڈبل الیکٹرک کنٹرول (5/2 راستہ)؛ 3C=بند مرکز، 3E=ایگزاسٹ سینٹر، 3P=پریشر سینٹر (5/3 راستہ) |
|
پورٹ سائز کوڈ |
06=G1/8"، 08=G1/4"، 10=G3/8"، 15=G1/2" |
2. عام عام ماڈل

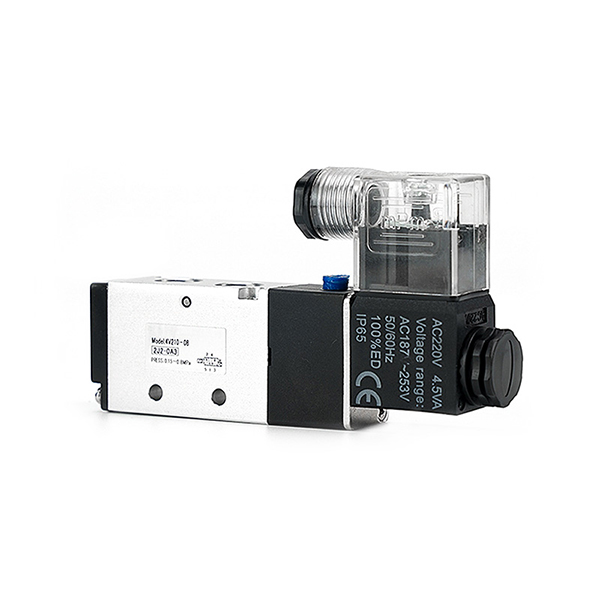

• 4V210-08: G1/4 بندرگاہ، واحد الیکٹرک کنٹرول، 5/2 راستہ (سب سے زیادہ عالمگیر معیاری ماڈل)
• 4V220-08: G1/4 پورٹ، ڈبل الیکٹرک کنٹرول، 5/2 راستہ (پاور آف میموری پوزیشننگ)

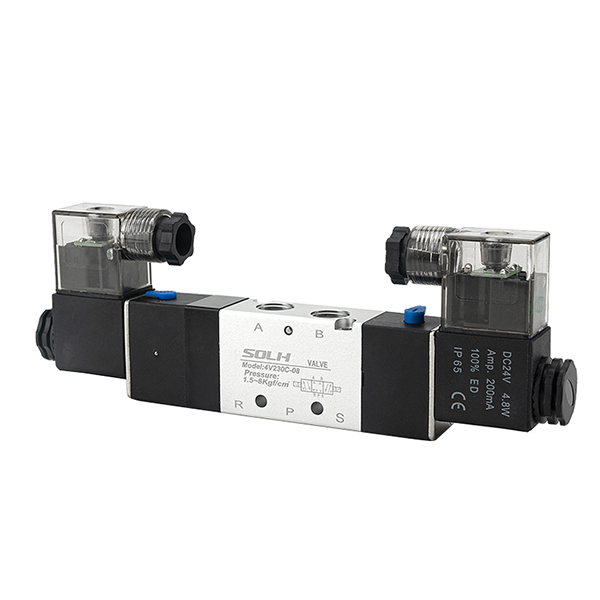

• 4V230C-08: G1/4 پورٹ، 5/3 راستہ بند مرکز (سلنڈر لاکنگ اور پریشر ہولڈنگ)
• 4V310-10: G3/8 پورٹ، سنگل الیکٹرک کنٹرول، 5/2 راستہ (بڑے فلو مین سرکٹ کنٹرول)
|
پیرامیٹر آئٹم |
تفصیلات |
|
ورکنگ میڈیم |
فلٹر شدہ کمپریسڈ ہوا (فلٹریشن کی درستگی ≥40μm) |
|
ورکنگ پریشر کی حد |
0.15～0.8MPa |
|
پروف پریشر |
1.5MPa |
|
کام کرنے کا درجہ حرارت |
-5℃ ~ +60℃ |
|
قابل اطلاق وولٹیج |
DC24V (مین اسٹریم)، AC220V، AC110V |
|
پروٹیکشن گریڈ |
IP65 (ڈسٹ پروف اور واٹر پروف) |
|
چکنا کرنے کی ضرورت |
چکنا فری ڈیزائن (اختیاری چکنا دستیاب ہے) |
6.1 5/2 راستہ دو پوزیشن کا انتخاب
• سنگل الیکٹرک کنٹرول: خودکار پاور آف ریٹرن اور فیل-محفوظ آپریشن کی خصوصیت کے ساتھ روایتی باہمی نقل و حرکت اور حفاظتی ترتیب کے منظرناموں کے لیے ترجیح۔
• ڈبل الیکٹرک کنٹرول: پوزیشننگ اسٹیشنز، انٹرمیڈیٹ اسٹاپ اور طویل مدتی انعقاد کے منظرناموں کے لیے ترجیح، پاور آف میموری اور درست پوزیشننگ کی خاصیت۔
6.2 5/3 طریقہ تین پوزیشن کا انتخاب
• قسم C (بند مرکز): سلنڈر انٹرمیڈیٹ لاکنگ، سسپنشن ہولڈنگ اور اینٹی فالنگ پروٹیکشن کے لیے۔
• ٹائپ ای (ایگزاسٹ سینٹر): سازوسامان کی حفاظت کے دباؤ سے نجات کے لیے، فری فلوٹنگ اور دستی ڈیبگنگ کے منظرنامے۔
• قسم P (پریشر سینٹر): ہم وقت ساز کلیمپنگ، دو طرفہ دباؤ کے استحکام اور خصوصی نیومیٹک توازن کنٹرول کے لیے۔
SOLH 4V سیریز 5/2 اور 5/3 وے پائلٹ سے چلنے والے نیومیٹک والوز پر مشتمل ہے جس میں سنگل/ڈبل الیکٹرک کنٹرول اور تین انٹرمیڈیٹ فنکشنز شامل ہیں، جو صنعتی نیومیٹک ریورسنگ، پوزیشننگ، پریشر ہولڈنگ اور ڈبل ایکٹنگ سلنڈروں کے حفاظتی کنٹرول کے لیے ترجیحی معیاری جزو ہیں۔
