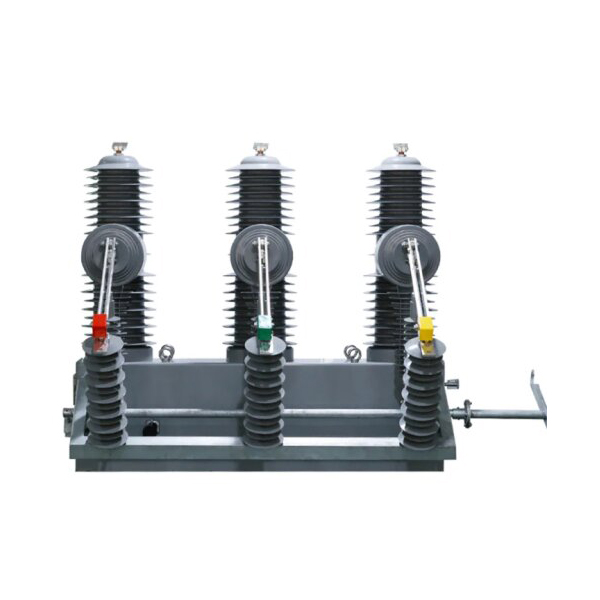

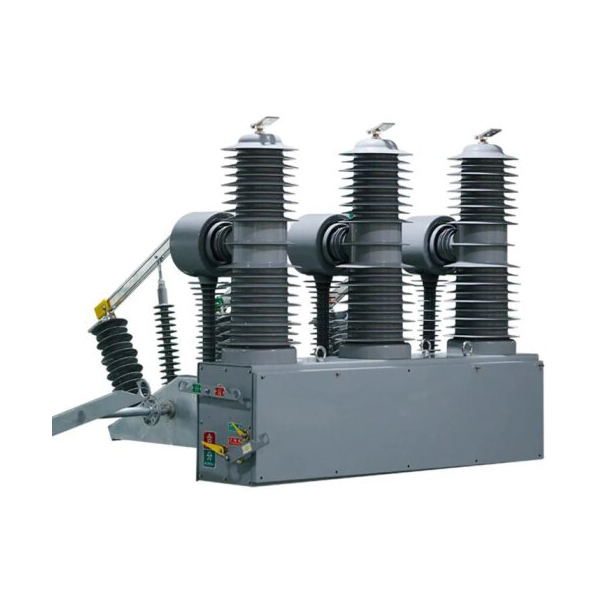

ZW32-40.5KV آؤٹ ڈور قطب نے ویکیوم سرکٹ بریکر 35KV آٹو ریکوزر لگایا

زیڈ ڈبلیو 32-40.5 سیریز آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ توڑنے والے تین فیز پاور سسٹم میں استعمال کیے جاتے ہیں جس میں اے سی 50Hz اور 35KV کی درجہ بندی والی وولٹیج ہوتی ہے ، جس میں بوجھ موجودہ ، اوورلوڈ کرنٹ اور شارٹ سرکٹ موجودہ کو الگ کرنے اور جوڑنے کے ایک ذریعہ کے طور پر استعمال کیا جاتا ہے۔ سرکٹ بریکر کو موجودہ خصوصیات کی نشاندہی کرنے اور ایک سے زیادہ خود کار طریقے سے بازیافت ، خود فراہم کردہ پی ٹی کو پاور ماخذ کے طور پر وولٹیج اور موجودہ سگنل آؤٹ پٹ کے ساتھ ایک ذہین سرکٹ بریکر بننے کے ل rec ایک سے زیادہ خود کار طریقے سے بازیافت کرنے کے لئے لیس کیا جاسکتا ہے اور اس پر قابو پایا جاسکتا ہے۔ الیکٹرانک پی ٹی کے ذریعہ بجلی فراہم کرنے کے لئے اور زیادہ سے زیادہ تاخیر ، inrush موجودہ تاخیر ، شارٹ سرکٹ کوئیک بریک تھری مرحلے کے جامع تحفظ کو مکمل کرسکتا ہے۔

ZW32-40.5 آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر بنیادی طور پر مربوط مہر والے قطب ، موجودہ ٹرانسفارمر ، آپریشننگ میکانزم اور باکس باڈی پر مشتمل ہے۔ اس قسم کا سرکٹ بریکر منیٹورائزڈ ہے ، اور اس کا خول اعلی معیار کے اسٹیل باکس سے بنا ہوا ہے۔ صارفین کی ضروریات کے مطابق ٹراسفارمرز کا انتخاب کیا جاسکتا ہے۔ زیڈ ڈبلیو 32-40.5 آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر اور مماثل انٹیلیجنٹ کنٹرول امتزاج۔ سوئچ کے آف آپریشن کو مقامی طور پر محسوس کیا جاسکتا ہے ، اور یہ مواصلات انٹرفیس کے ذریعہ ریموٹ کنٹرول کے ذریعہ بھی چلایا جاسکتا ہے۔ سرکٹ بریکر کی دوسری معلومات بھی کنٹرول سینٹر میں منتقل کی جاسکتی ہے ، اور کیبل ، آپٹیکل فائبر۔ جی پی آر ایس/سی ڈی ایم اے ہوسکتا ہے۔

خصوصیات

(1) زیڈ ڈبلیو 32-40.5 مصنوعات کی مجموعی طور پر ستون کی قسم کے لئے ، ایک میکانزم باکس پر تین فیز کامن ، انفلیکشن بازو کے ذریعے رکاوٹ کے کمرے کا متحرک اختتام ، منسلک میکانزم کے آؤٹ پٹ شافٹ کے لئے موصل ٹائی سلاخوں۔ سرکٹ بریکر کے ساتھ منسلک میکانزم اور مربوط چھڑی واٹر پروف باکس میں ہیں۔ سرکٹ بریکر کا ٹرانسمیشن میکانزم ایک جڑنے والی چھڑی اور ایک کرچ بازو پر مشتمل ہے ، اور انٹرپٹر چیمبر کا متحرک اختتام ایک کرچ بازو ، موصل ٹائی چھڑی ، ایک جڑنے والی چھڑی اور آپریٹنگ میکانزم کے ذریعے آپریٹنگ میکانزم کے آؤٹ پٹ شافٹ سے منسلک ہوتا ہے۔ آؤٹ پٹ شافٹ کی گردش تقسیم اور بند ہونے والی کارروائی کو انجام دینے کے لئے آرک بجھانے والے چیمبر کے متحرک رابطے کا ادراک کرنے کے لئے کارفرما ہے۔

(2) زیڈ ڈبلیو 32-40.5 سیریز کی مصنوعات موجودہ ٹرانسفارمر سے لیس ہیں ، ہر مرحلے میں چار وینٹنگیں ہوسکتی ہیں ، جن میں سے دو پیمائش کے لئے استعمال ہوتے ہیں ، دو تحفظ کے لئے۔ کسٹمر کی ضرورت کے مطابق ، 100: 5 ، 200: 5 ، 400: 5 ، 800: 5 ، 1000: 5 ، 1600: 5 موجودہ ٹرانسفارمر انسٹال کیا جاسکتا ہے۔

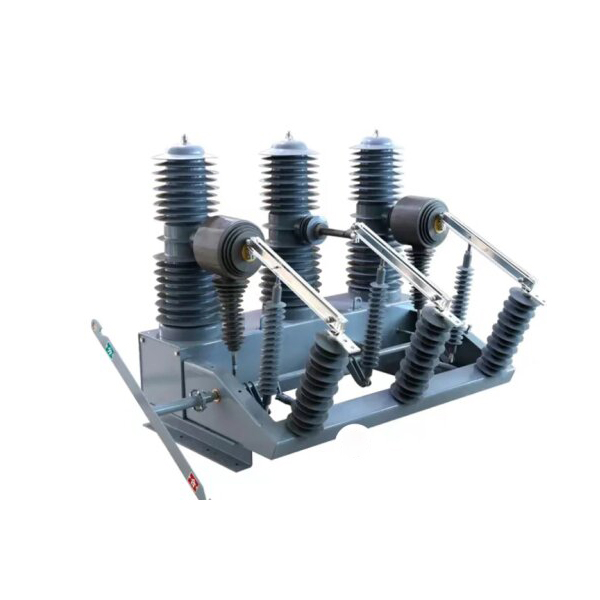

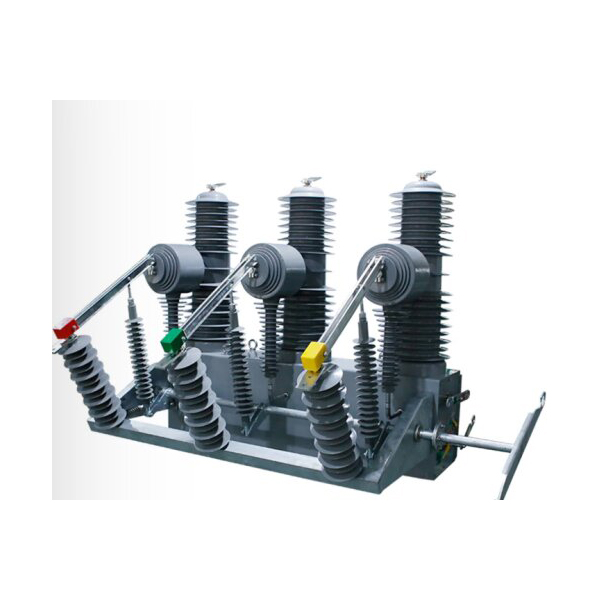

()) منقطع سوئچز کو سرکٹ بریکر کے پہلو میں شامل کیا جاسکتا ہے تاکہ آؤٹ ڈور ہائی وولٹیج ویکیوم سرکٹ بریکر اور آؤٹ ڈور ہائی وولٹیج منقطع سوئچ امتزاج کے آلے کی تشکیل کی جاسکے ، جس سے مرئی منقطع وقفوں میں اضافہ ہوتا ہے اور اس میں قابل اعتماد انٹرلوکنگ آپریشن ہوتا ہے۔

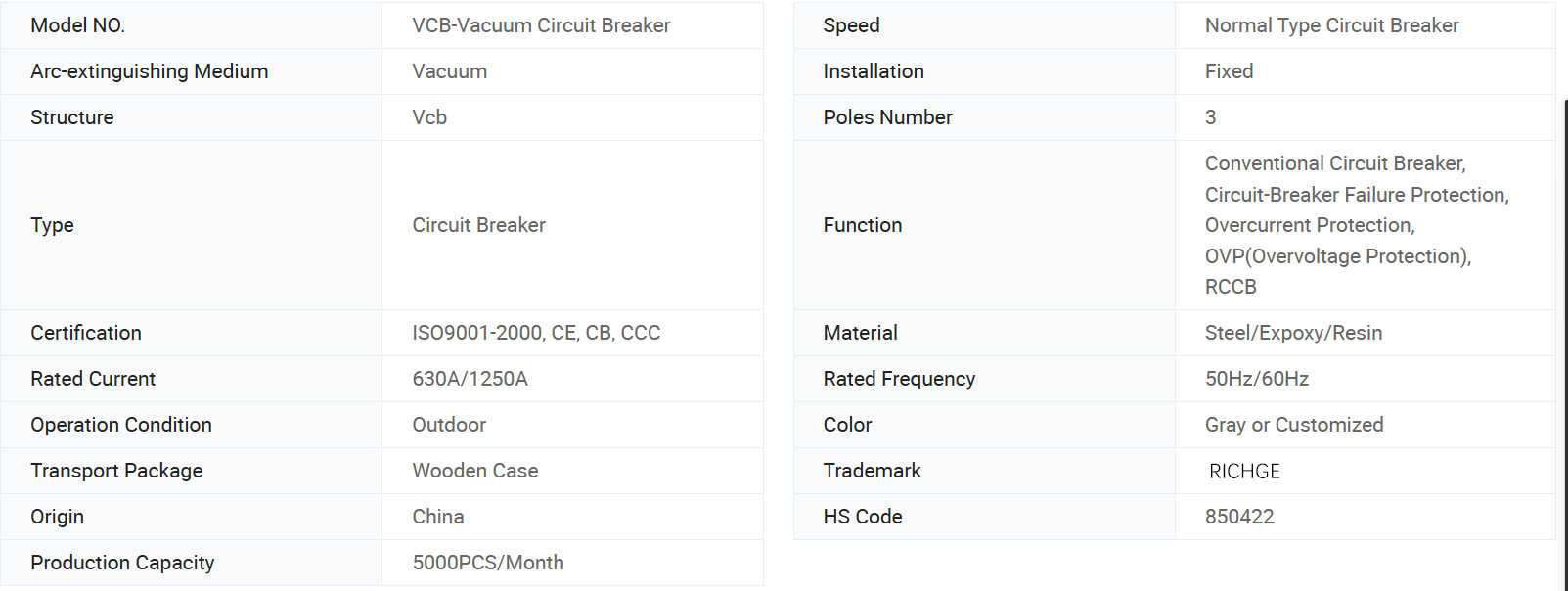

بنیادی معلومات۔

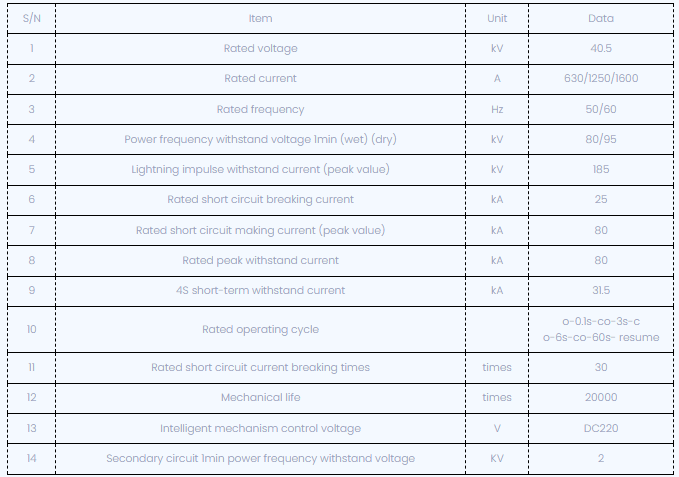

تکنیکی پیرامیٹر

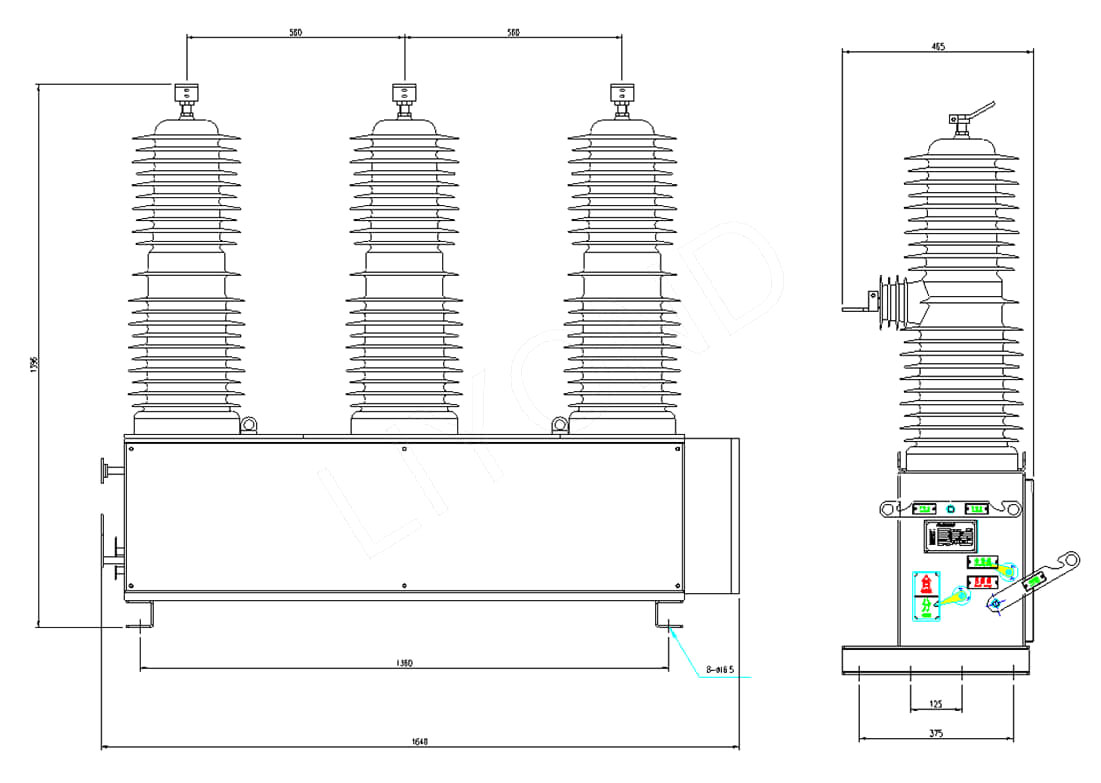

جہتی ڈرائنگ:

ZW32-40.5 ڈیمینشنز حوالہ

آرڈر دیتے وقت ، براہ کرم مصنوعات کی قسم ، نام ، مقدار ، درجہ بند موجودہ ، ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ ، موجودہ ٹرانسفارمر کا موجودہ تناسب ، آپریٹنگ موڈ اور آپریٹنگ وولٹیج وغیرہ کی وضاحت کریں۔

کام کے حالات

1. محیطی ہوا کا درجہ حرارت: -30 ℃ ~+60 ℃ ؛

2. اونچائی: 2،000 میٹر سے زیادہ نہیں ؛

3. ہوا کی رفتار 34m/s سے زیادہ نہیں ہے۔

switch سوئچ گیئر اور کنٹرول کے سامان کے باہر سے کمپن یا زمینی حرکتیں نہ ہونے کے برابر ہیں۔

4. آلودگی کی سطح: سطح IV ؛

5. اسٹوریج کا درجہ حرارت -40 ℃ ~+85 ℃.
