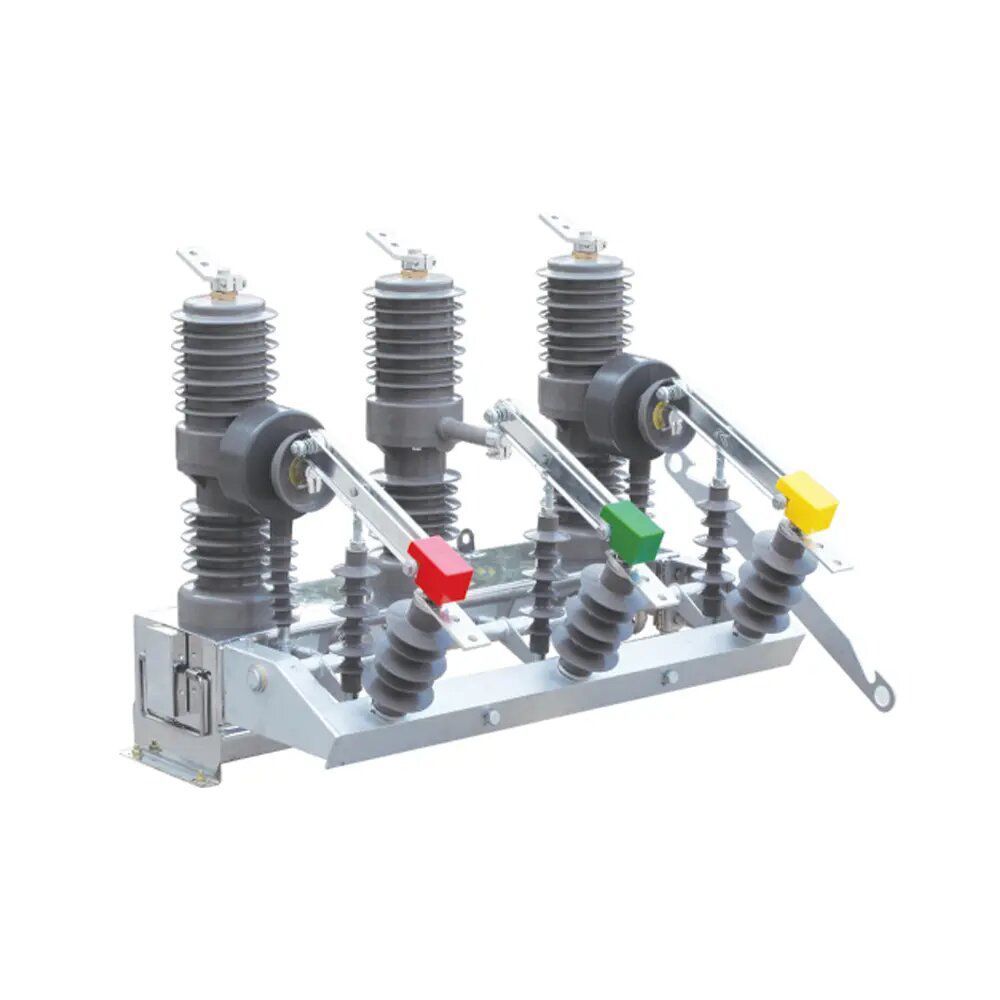

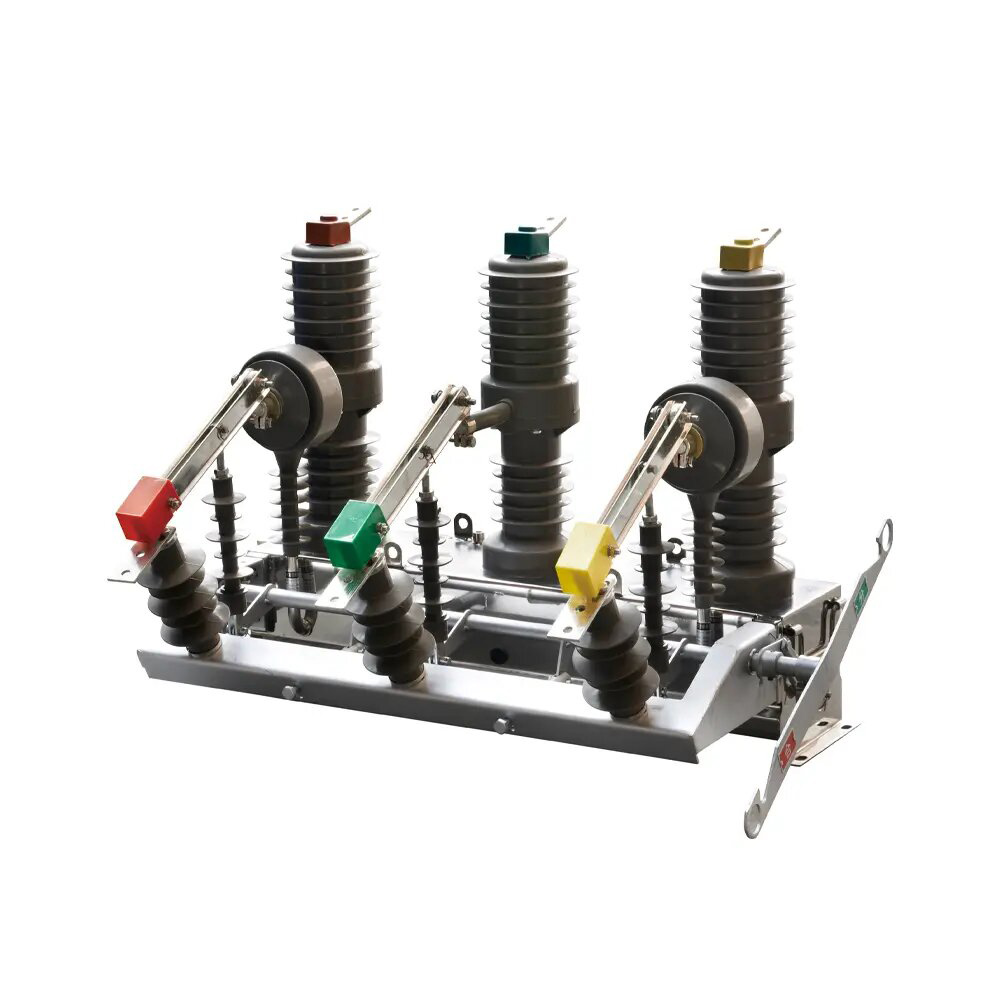

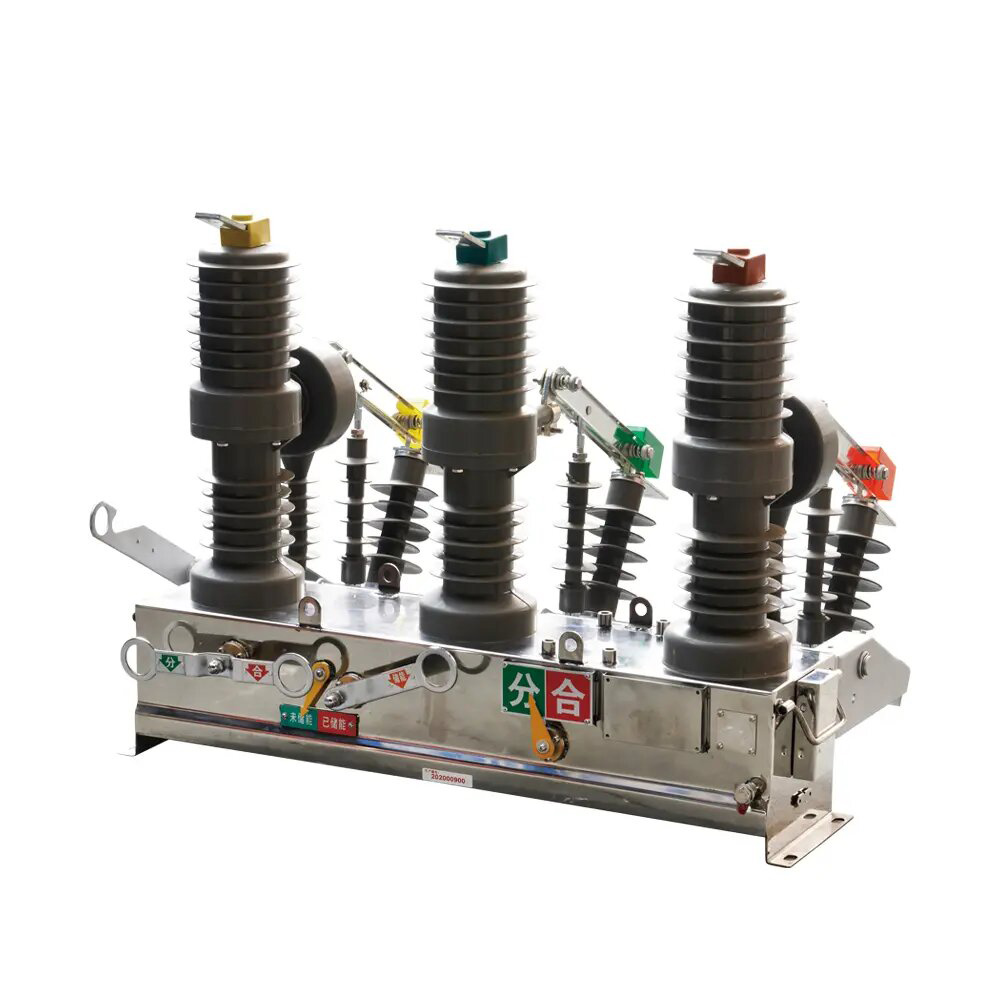

ZW32-12 آؤٹ ڈور ویکیوم سرکٹ بریکر کے ساتھ کنٹرولر آٹو ریکلوزر

زیڈ ڈبلیو 32-12 آؤٹ ڈور ویکیوم سرکٹ بریکر (اس کے بعد سرکٹ بریکر کہا جاتا ہے) ایک بیرونی بجلی کی تقسیم کا سامان ہے جس میں 12KV اور تین فیز اے سی 50Hz کی درجہ بندی والی وولٹیج ہے۔ یہ بنیادی طور پر بجلی کے نظام میں بوجھ موجودہ ، اوورلوڈ کرنٹ اور شارٹ سرکٹ کرنٹ کو توڑنے اور بند کرنے کے لئے استعمال ہوتا ہے۔ یہ سب اسٹیشن اور صنعتی اور کان کنی کے انٹرپرائز سب اسٹیشن سسٹم میں تحفظ اور کنٹرول کے لئے موزوں ہے ، اور ایسی جگہیں جہاں دیہی بجلی کے گرڈ کثرت سے چلتے ہیں۔

زیڈ ڈبلیو 32-12 سیریز آؤٹ ڈور اے سی ہائی وولٹیج ویکیوم سرکٹ بریکرز جی بی 1984 "اے سی ہائی وولٹیج سرکٹ بریکرز" اور انٹرنیشنل الیکٹرو ٹیکنیکل کمیشن آئی ای سی 60056 "ہائی وولٹیج اے سی سرکٹ بریکر" اور دیگر معیارات کی تعمیل کرتے ہیں۔

سرکٹ بریکر میں چھوٹے سائز ، ہلکے وزن ، اینٹی سنکنشن اور دیکھ بھال سے پاک خصوصیات کی خصوصیات ہیں ، اور وہ سخت موسمی حالات اور گندے ماحول کے مطابق ڈھال سکتے ہیں۔

زیڈ ڈبلیو 32-12 آؤٹ ڈور ایم وی ویکیوم سرکٹ بریکر بیرونی تقسیم کا سامان ہے جس میں ریٹیڈ وولٹیج 12KV ، تین فیز اے سی 50 ہ ہرٹز ہے۔ یہ استعمال کی حفاظت اور کنٹرول کے لئے سب اسٹیشن اور صنعتی اور کان کنی کے انٹرپرائزز کی تقسیم کے نظام میں استعمال ہوتا ہے۔ یہ دیہی پاور گرڈ مقامات میں بھی استعمال ہوتا ہے جس میں بجلی کے نظام کے بوجھ کو توڑنے اور بند کرنے کے لئے بار بار آپریشن ہوتا ہے۔

ویکیوم مداخلت کی آؤٹ موصلیت سلیکون ربڑ کے سانچے کو اپناتی ہے ، جس میں طویل زندگی ، اعلی وشوسنییتا ، اچھی موسم کی مزاحمت ، نقل و حمل کے لئے آسان ، اچھی درجہ بندی ہے۔ آپریٹنگ میکانزم منیٹورائزیشن ، اعلی قابل اعتماد بہار آپریشن میکانزم کو اپناتا ہے ، اس میں آسان ڈھانچے ، مکینیکل زندگی کے 10000 گنا تک کے فوائد ہیں۔

یہ سرکٹ بریکر اور کنٹرولر ایک مکمل سیٹ تشکیل دے سکتا ہے ، ریملوسر کے طور پر ، ریموٹ کنٹرول ، ٹیلی میٹری ، ریموٹ مواصلات ، ریموٹ ایڈجسٹمنٹ چار ریموٹ فنکشن کا احساس کرسکتا ہے۔ پروڈکٹ خصوصیات: کوئی دہن اور دھماکے کے خطرات ، بحالی سے پاک ، چھوٹا سائز ، ہلکے وزن (100 کلوگرام سے کم) ، طویل خدمت کی زندگی (ملین) ، سادہ آپریشن ، سہولت ، سہولت ، سہولت ، سہولت۔ مختصر فاصلے پر ریموٹ کنٹرول کے لئے پاور الیکٹرانکس PT سے لیس کیا جاسکتا ہے۔

سوئچنگ ڈیوائس اور انٹیلیجیٹیٹومیٹک ریکلوزر پریپیمیٹریمٹرنگ آٹومیشن سسٹم۔

معیاری: IEC 62271-100

خصوصیات

1. سرکٹ بریکر تین فیز اسٹرٹ ڈھانچے کو اپناتا ہے ، جس میں توڑنے کی کارکردگی ، کوئی دہن اور دھماکے کے خطرات ، بحالی سے پاک ، چھوٹا سائز ، ہلکے وزن اور لمبی خدمت کی زندگی کی خصوصیات ہیں۔

2. سرکٹ بریکر اچھی سگ ماہی کی کارکردگی کے ساتھ مکمل طور پر منسلک ڈھانچے کو اپناتا ہے ، جو نمی کے پروف اور اینٹی سنکشی کی کارکردگی کو بہتر بنانے میں مدد کرتا ہے ، اور خاص طور پر سردی یا مرطوب علاقوں میں استعمال کے ل suitable موزوں ہے۔

3. تین فیز ستون اور موجودہ ٹرانسفارمر درآمد شدہ آؤٹ ڈور ایپوسی رال ٹھوس موصلیت کا استعمال کرتے ہیں ، یا گھریلو ایپوسی رال آؤٹ سورسنگ سلیکون ربڑ ٹھوس موصلیت کا استعمال کرتے ہیں۔ اس میں درجہ حرارت کی اعلی اور کم مزاحمت ، الٹرا وایلیٹ مزاحمت ، اور عمر بڑھنے کی مزاحمت کی خصوصیات ہیں۔

4. آپریٹنگ میکانزم ایک منیٹورائزڈ اسپرنگ آپریٹنگ میکانزم کو اپناتا ہے ، توانائی اسٹوریج موٹر کی طاقت چھوٹی ہے ، اور کھولنے اور بند ہونے کی توانائی کی کھپت کم ہے۔ میکانزم ٹرانسمیشن براہ راست ٹرانسمیشن موڈ کو اپناتا ہے ، حصوں کی تعداد چھوٹی ہے ، اور وشوسنییتا زیادہ ہے۔ آپریٹنگ میکانزم کو ایک مہر بند میکانزم باکس میں رکھا گیا ہے ، جو آپریٹنگ میکانزم کی سنکنرن کے مسئلے کو حل کرتا ہے اور میکانزم کی وشوسنییتا کو بہتر بناتا ہے۔

5. سرکٹ بریکر کے افتتاحی اور اختتامی آپریشن کو دستی یا بجلی سے اور ریموٹ کنٹرول کے ذریعہ چلایا جاسکتا ہے۔ پاور ڈسٹری بیوشن آٹومیشن کا احساس کرنے کے ل It ذہین کنٹرولر کے ساتھ اس کا مقابلہ کیا جاسکتا ہے ، اور خود کار طریقے سے ریکلوزر اور سیکشنلائزر تشکیل دینے کے لئے ریکلوزر کے ساتھ بھی جوڑا جاسکتا ہے۔

6. سرکٹ بریکر کو زیادہ موجودہ یا شارٹ سرکٹ کے تحفظ کے ل two دو فیز یا تین فیز موجودہ ٹرانسفارمر سے لیس کیا جاسکتا ہے ، اور ذہین کنٹرولر کو موجودہ حصول کے اشارے بھی فراہم کرسکتے ہیں۔ پیمائش کے لئے موجودہ ٹرانسفارمر صارف کی ضروریات کے مطابق شامل کیے جاسکتے ہیں۔

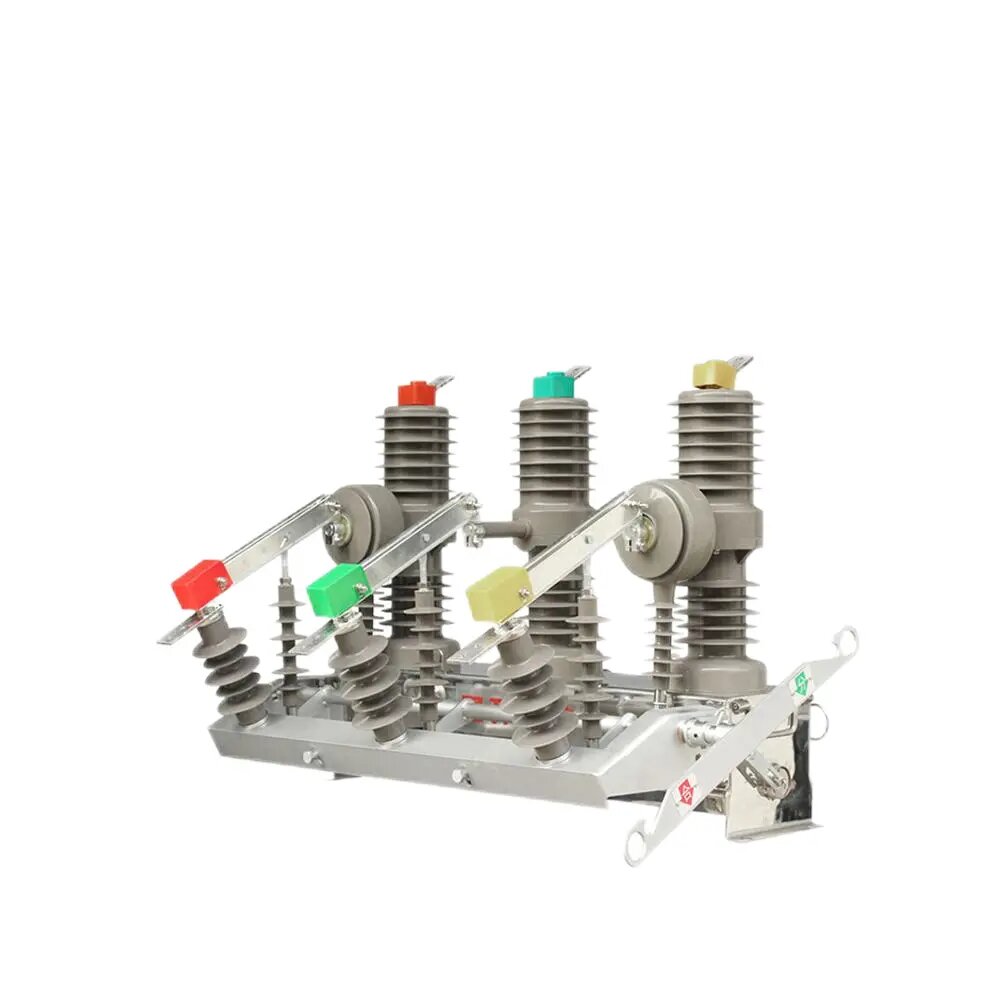

7. سرکٹ بریکر کو تھری فیز لنکج الگ تھلگ سوئچ سے لیس کیا جاسکتا ہے ، اور جب الگ تھلگ سوئچ کھلا ہوتا ہے تو ایک مرئی فریکچر ہوتا ہے ، اور یہ سرکٹ بریکر باڈی کے ساتھ اینٹی مسٹیک انٹلاکنگ ڈیوائس سے لیس ہوتا ہے۔ جب سرکٹ بریکر اختتامی پوزیشن میں ہوتا ہے تو ، تنہائی کا سوئچ نہیں کھولا جاسکتا یا بند نہیں کیا جاسکتا ہے۔ سرکٹ بریکر کو صرف اس وقت چلایا جاسکتا ہے جب تنہائی کا چاقو مکمل طور پر بند یا مکمل طور پر کھولا جائے۔ آسانی سے دیکھ بھال کے لئے اریسٹر ستون انسولٹر ایک ساتھ منسلک ہوسکتے ہیں۔

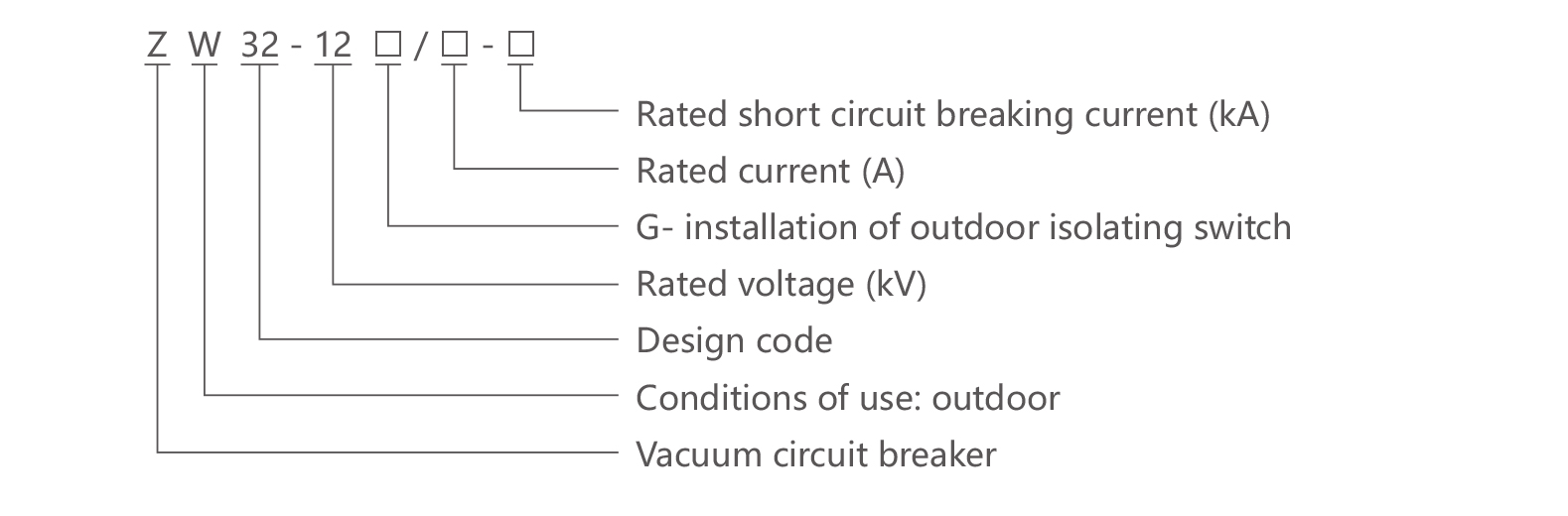

انتخاب

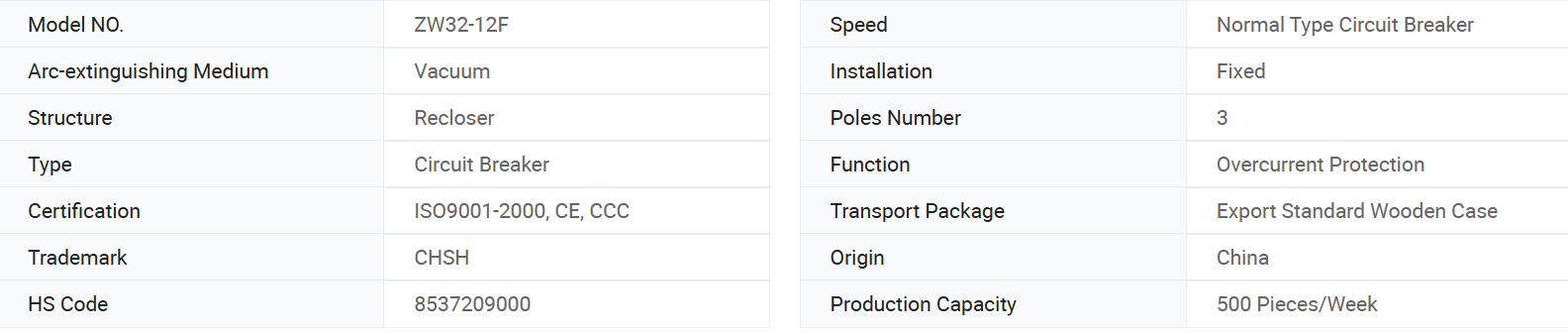

بنیادی معلومات۔

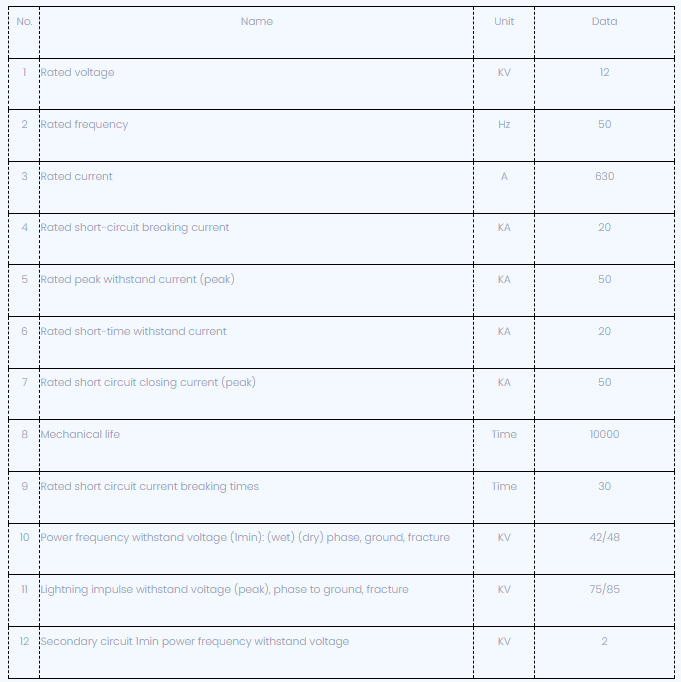

تکنیکی پیرامیٹر

جہتی ڈرائنگ:

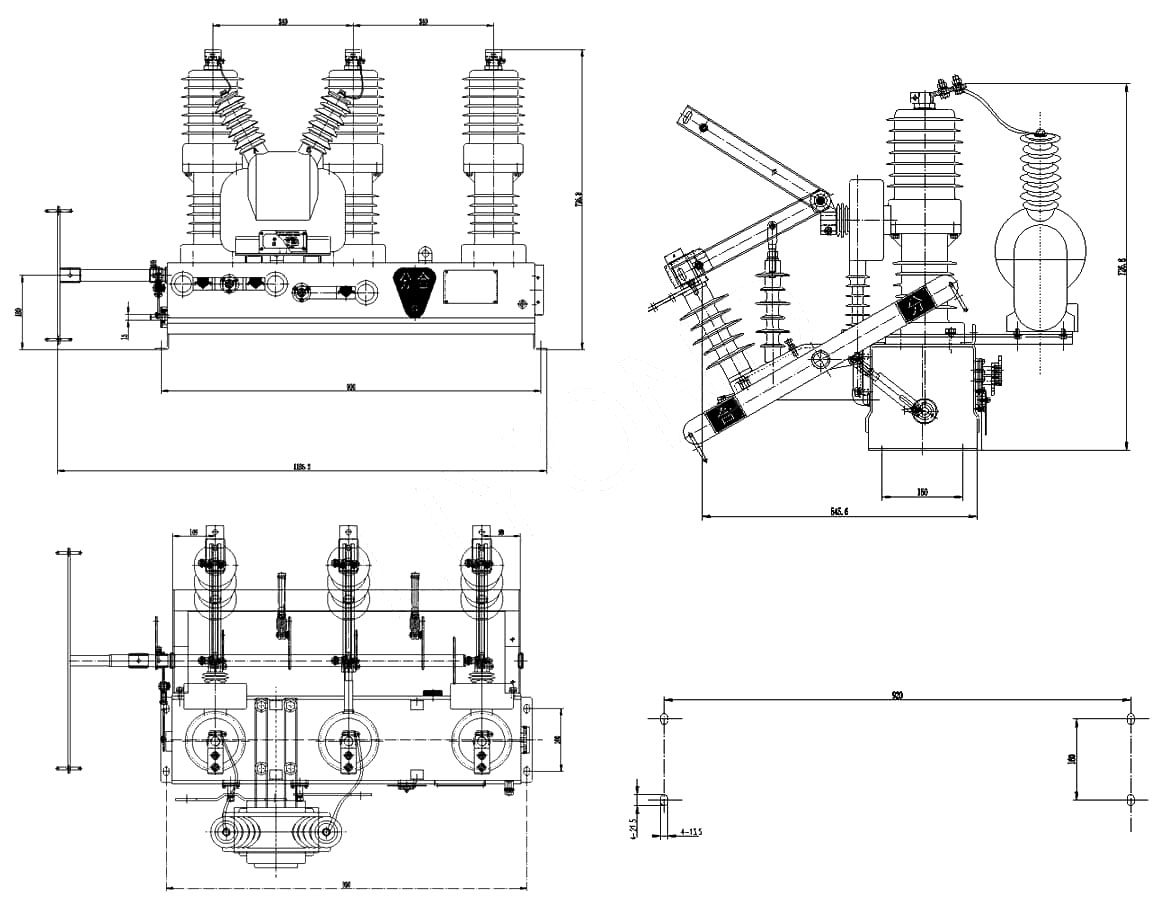

ZW32-12 طول و عرض کا حوالہ

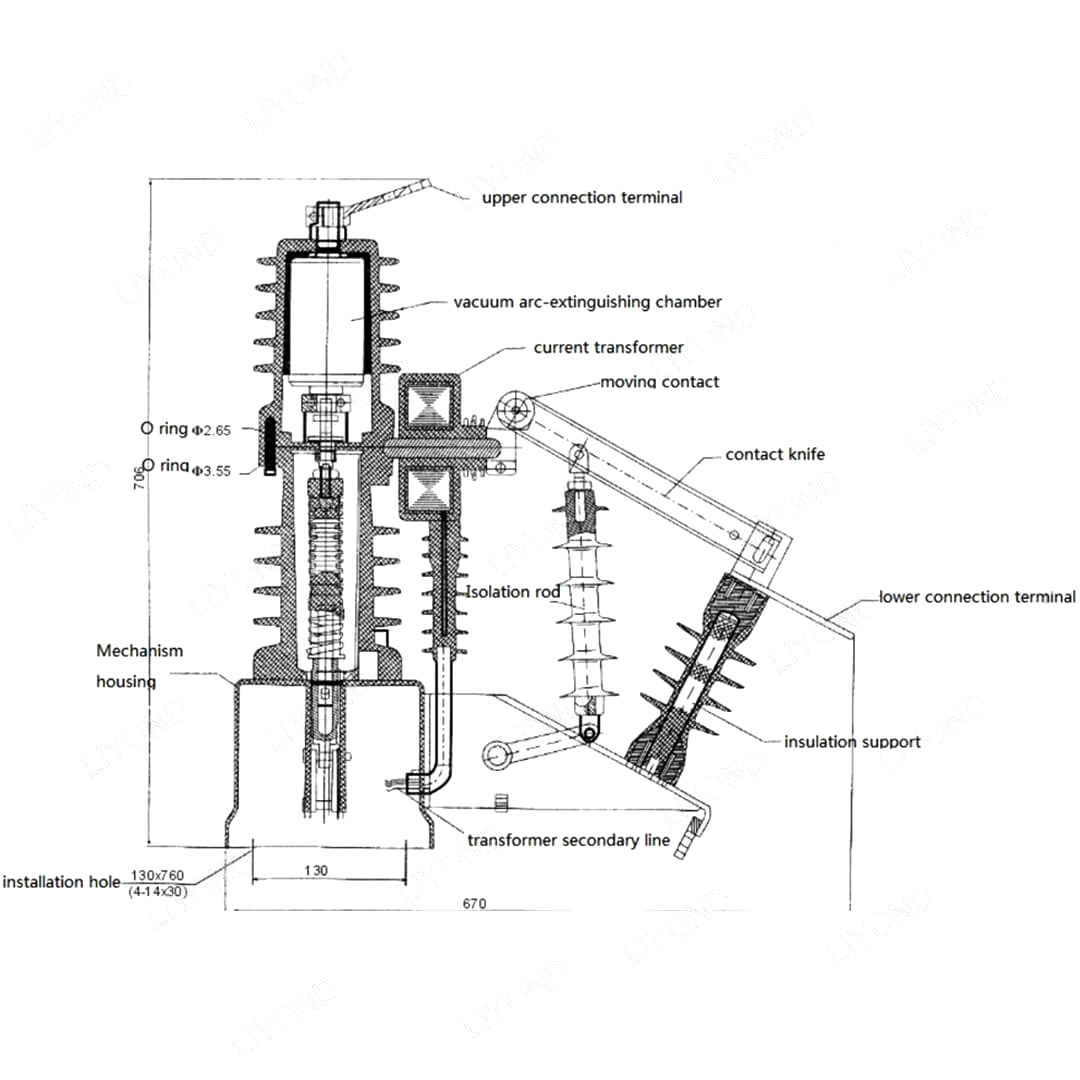

ZW32-12 ساخت کا حوالہ

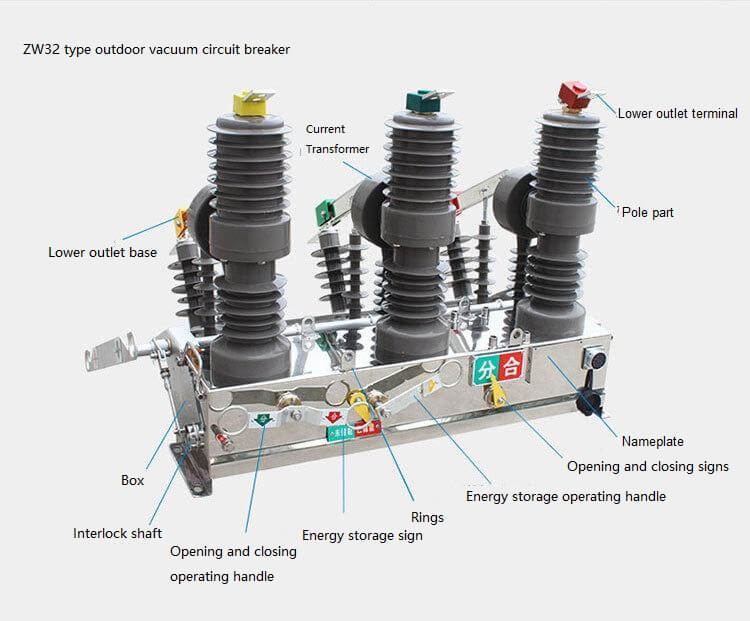

ZW32 آٹو ریکلوزر ڈھانچہ

کام کے حالات

1. محیط ہوا کا درجہ حرارت: -40 ℃ ~+40 ℃ ؛

2. اونچائی: 2000m سے زیادہ نہیں ؛

3. آس پاس کی ہوا دھول ، دھواں ، سنکنرن گیس ، بھاپ یا نمک کے اسپرے سے آلودہ ہوسکتی ہے۔

4. ہوا کی رفتار 34m/s سے زیادہ نہیں ہے (بیلناکار سطح پر 700pa کے برابر) ؛

5. سوئچ گیئر اور کنٹرول آلات سے کمپن یا زمینی تحریک کو نظرانداز کیا جاسکتا ہے۔

6. آلودگی کی سطح: ⅲ
